OPENCV——RV1126+OPENCV对视频流进行膨胀、腐蚀

Deitymoon2026-07-01 9:55

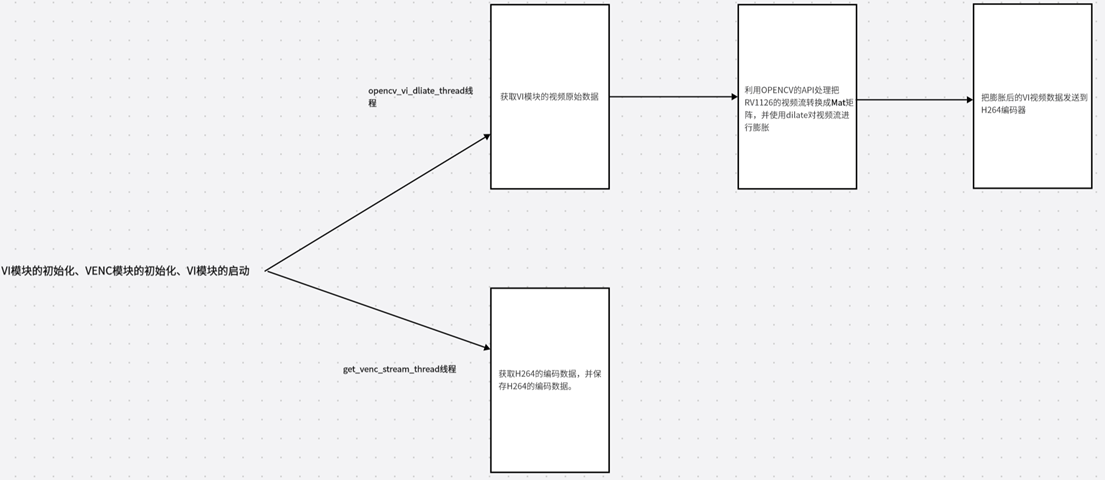

一、视频膨胀操作的大体流程图

本章节是利用RV1126的视频流结合OPENCV的API对视频流进行膨胀，然后对其进行编码保存。要完成这个功能我们首先要初始化VI、VENC的模块，并且使能，然后需要创建两个线程。第一个线程是opencv_vi_dliate_thread **，**它的主要功能是获取VI原始数据并用OPENCV转换成Mat矩阵然后用dilate对其VI数据进行膨胀，然后把VI数据发送到VENC编码器。

第二个线程是GET_VENC_STREAM_THREAD它主要是获取H264的VENC码流数据，并且保存到H264文件。

二、具体代码实现：

复制代码
// Copyright 2020 Fuzhou Rockchip Electronics Co., Ltd. All rights reserved.
// Use of this source code is governed by a BSD-style license that can be
// found in the LICENSE file.

#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <opencv2/imgproc.hpp>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>

// #include "common/sample_common.h"
#include "rkmedia_api.h"

#include <opencv2/core.hpp>
// #include <opencv2/imgoroc.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace std;

#define CAMERA_PATH "rkispp_scale0"
#define CAMERA_ID 0
#define CAMERA_CHN 0
#define VENC_CHN 0
#define WIDTH 1920
#define HEIGHT 1080

void *opencv_vi_dliate_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi stream break...\n");
      break;
    }

    Mat rv1126_vi_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb)); //把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_vi_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    dilate(rv1126_vi_mat, rv1126_vi_mat, rv1126_vi_structure);//对Mat矩阵进行dilate膨胀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把膨胀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

void *get_venc_stream_thread(void * args)
{
  pthread_detach(pthread_self());

  MEDIA_BUFFER mb = NULL;
  FILE *opencv_dliate_file = fopen("test_opencv_dliate.h264", "w+");

  while (1)
  {

    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc stream break...\n");
      break;
    }

    printf("Get Dlite_Venc Stream Success...\n");

    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_dliate_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

int main()
{
  int ret;
  VI_CHN_ATTR_S vi_chn_attr;
  vi_chn_attr.pcVideoNode = CAMERA_PATH;        // Path
  vi_chn_attr.u32Width = 1920;                  // Width
  vi_chn_attr.u32Height = 1080;                 // Height
  vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       // ImageType
  vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; // BufType
  vi_chn_attr.u32BufCnt = 3;                    // Cnt
  vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; // Mode
  ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
  if (ret)
  {
    printf("Vi Set Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Set Attr Success.....\n");
  }

  ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("Vi Enable Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Enable Attr Success.....\n");
  }

  VENC_CHN_ATTR_S venc_chn_attr;
  memset(&venc_chn_attr, 0, sizeof(VENC_CHN_ATTR_S));
  venc_chn_attr.stVencAttr.u32PicWidth = 1920;
  venc_chn_attr.stVencAttr.u32PicHeight = 1080;
  venc_chn_attr.stVencAttr.u32VirWidth = 1920;
  venc_chn_attr.stVencAttr.u32VirHeight = 1080;
  venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;
  venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;
  venc_chn_attr.stVencAttr.u32Profile = 66;
  venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
  venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 1920 * 1080 * 3;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 25;
  ret = RK_MPI_VENC_CreateChn(VENC_CHN, &venc_chn_attr);
  if (ret)
  {
    printf("ERROR: Create venc failed!\n");
    exit(0);
  }

  ret = RK_MPI_VI_StartStream(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("start vi stream failed.....\n");
  }
  else
  {
    printf("start vi stream success.....\n");
  }

  pthread_t pid;
  pthread_create(&pid, NULL, opencv_vi_dliate_thread, NULL);//膨胀处理线程
  pthread_create(&pid, NULL, get_venc_stream_thread, NULL);//获取VENC线程

  while (1)
  {
    sleep(2);
  }

  RK_MPI_VENC_DestroyChn(VENC_CHN);
  RK_MPI_VI_DisableChn(CAMERA_ID, CAMERA_CHN);


  return 0;
}

2.1. RV1126 模块初始化并启动 VI 工作

RV1126模块的初始化，包括VI模块的初始化(RK_MPI_VI_SetChnAttr )、使能VI模块(RK_MPI_VI_EnableChn )、VENC模块的初始化(RK_MPI_VENC_CreateChn )、启动VI工作(RK_MPI_VI_StartStream)。关于这方面的参数设置，我们就不详细说了，因为这方面的内容之前的课程已经详细说过。

2.2. opencv_dliate_vi_thread线程的讲解

复制代码
void *opencv_vi_dliate_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi stream break...\n");
      break;
    }

    Mat rv1126_vi_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb)); //把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_vi_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    dilate(rv1126_vi_mat, rv1126_vi_mat, rv1126_vi_structure);//对Mat矩阵进行dilate膨胀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把膨胀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

上面是opencv_dliate_vi_thread 线程的具体实现，首先我们要通过RK_MPI_SYS_GetMediaBuffer 获取每一帧的VI视频原始数据，然后把每一帧的原始数据通过OPENCV转换成Mat矩阵。Mat矩阵的转换用构造器就可以，Mat rv1126_vi_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb)) ， 第一个参数是HEIGHT：1080，第二个参数WIDTH：1920，第三个参数：图像格式CV_8UC1，第四个参数:具体的图像数据RK_MPI_MB_GetPtr(mb) 。 然后调用dilate的对其Mat矩阵进行膨胀，这里的膨胀参数我们设置成矩形和Size(15,15)(具体的如下：Mat rv1126_vi_structure = getStructuringElement(MORPH_RECT, Size(15, 15));)

2.3. get_venc_stream_thread 线程的讲解

复制代码
void *get_venc_stream_thread(void * args)
{
  pthread_detach(pthread_self());

  MEDIA_BUFFER mb = NULL;
  FILE *opencv_dliate_file = fopen("test_opencv_dliate.h264", "w+");

  while (1)
  {

    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc stream break...\n");
      break;
    }

    printf("Get Dlite_Venc Stream Success...\n");

    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_dliate_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

上面是get_venc_stream_thread 的具体实现，在这个线程里面要通过RK_MPI_SYS_GetMediaBuffer获取每一帧H264的编码数据，然后用fwrite写入

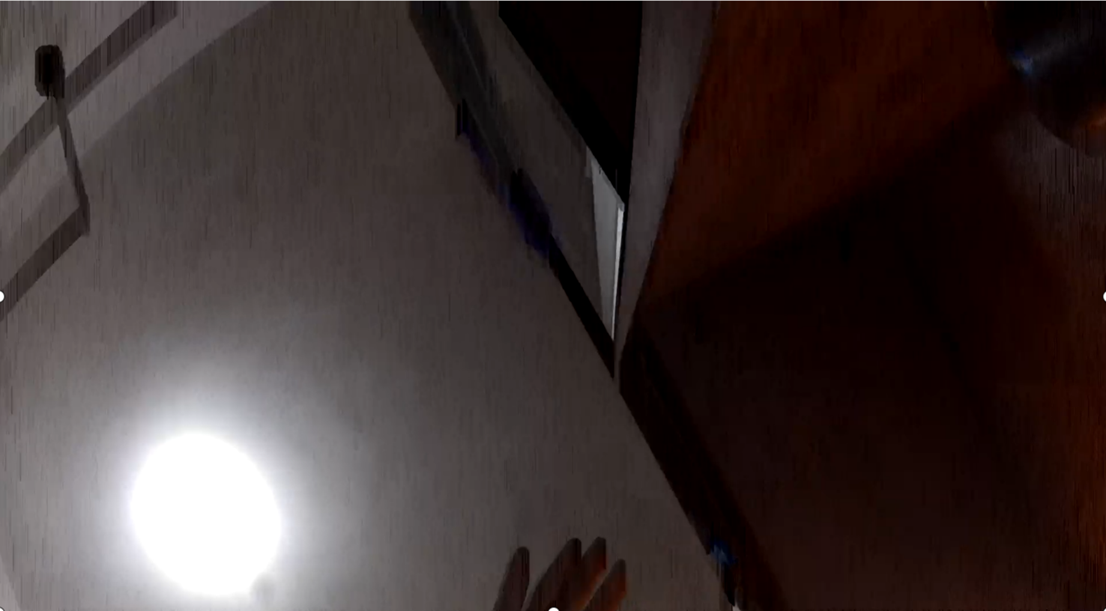

经过上面的编码后，输出的H264文件。这个视频流更加的明亮，整个视频流的细节都变大了

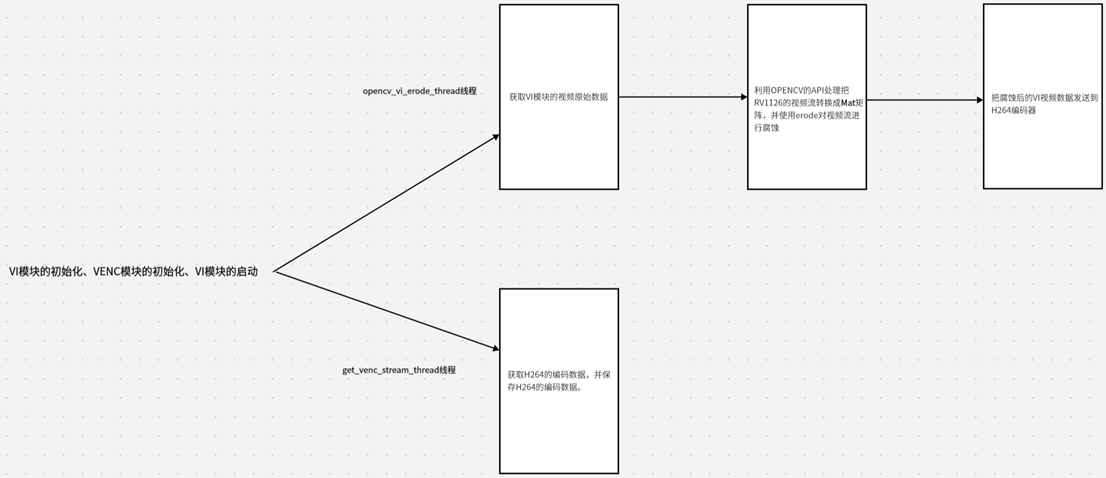

三、视频腐蚀操作的大体流程图

本章节是利用RV1126的视频流结合OPENCV的API对视频流进行腐蚀，然后对其进行编码保存。要完成这个功能我们首先要初始化VI、VENC的模块，并且使能，然后需要创建两个线程。第一个线程是opencv_vi_erode_thread ， 它的主要功能是获取VI原始数据并用OPENCV转换成Mat矩阵然后用erode对其VI数据进行腐蚀，然后把VI数据发送到VENC编码器。

第二个线程是GET_VENC_STREAM_THREAD它主要是获取H264的VENC码流数据，并且保存到H264文件。

四、具体代码实现：

复制代码
#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <opencv2/imgproc.hpp>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>

// #include "common/sample_common.h"
#include "rkmedia_api.h"

#include <opencv2/core.hpp>
// #include <opencv2/imgoroc.hpp>
#include <opencv2/highgui.hpp>
#include <opencv2/opencv.hpp>

using namespace cv;
using namespace std;

#define CAMERA_PATH "rkispp_scale0"
#define CAMERA_ID 0
#define CAMERA_CHN 0
#define VENC_CHN 0
#define WIDTH 1920
#define HEIGHT 1080

void *opencv_vi_erode_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi Stream break.....\n");
      break;
    }

    Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb));//把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    erode(rv1126_mat, rv1126_mat, rv1126_structure);//对Mat矩阵进行erode腐蚀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把腐蚀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

void *get_venc_stream_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;
  FILE * opencv_erode_h264_file = fopen("opencv_erode.h264", "w+");

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc Stream break.....\n");
      break;
    }

    printf("Get ERODE_STREAM Success...\n");
    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_erode_h264_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

int main()
{
  int ret;
  VI_CHN_ATTR_S vi_chn_attr;
  vi_chn_attr.pcVideoNode = CAMERA_PATH;        // Path
  vi_chn_attr.u32Width = 1920;                  // Width
  vi_chn_attr.u32Height = 1080;                 // Height
  vi_chn_attr.enPixFmt = IMAGE_TYPE_NV12;       // ImageType
  vi_chn_attr.enBufType = VI_CHN_BUF_TYPE_MMAP; // BufType
  vi_chn_attr.u32BufCnt = 3;                    // Cnt
  vi_chn_attr.enWorkMode = VI_WORK_MODE_NORMAL; // Mode
  ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
  if (ret)
  {
    printf("Vi Set Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Set Attr Success.....\n");
  }

  ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("Vi Enable Attr Failed.....\n");
    return 0;
  }
  else
  {
    printf("Vi Enable Attr Success.....\n");
  }

  VENC_CHN_ATTR_S venc_chn_attr;
  memset(&venc_chn_attr, 0, sizeof(VENC_CHN_ATTR_S));
  venc_chn_attr.stVencAttr.u32PicWidth = 1920;
  venc_chn_attr.stVencAttr.u32PicHeight = 1080;
  venc_chn_attr.stVencAttr.u32VirWidth = 1920;
  venc_chn_attr.stVencAttr.u32VirHeight = 1080;
  venc_chn_attr.stVencAttr.imageType = IMAGE_TYPE_NV12;
  venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;
  venc_chn_attr.stVencAttr.u32Profile = 66;
  venc_chn_attr.stRcAttr.enRcMode = VENC_RC_MODE_H264CBR;
  venc_chn_attr.stRcAttr.stH264Cbr.u32Gop = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate = 1920 * 1080 * 3;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen = 1;
  venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum = 25;
  ret = RK_MPI_VENC_CreateChn(VENC_CHN, &venc_chn_attr);
  if (ret)
  {
    printf("ERROR: Create venc failed!\n");
    exit(0);
  }

  ret = RK_MPI_VI_StartStream(CAMERA_ID, CAMERA_CHN);
  if (ret)
  {
    printf("ERROR: Start Vi failed.....!\n");
    return -1;
  }
  else
  {
    printf("SUCCESS: Start Vi success.....!\n");
  }

  pthread_t pid;
  pthread_create(&pid, NULL, opencv_vi_erode_thread, NULL);//腐蚀处理线程
  pthread_create(&pid, NULL, get_venc_stream_thread, NULL);//获取VENC线程

  while (1)
  {
    sleep(2);
  }

  RK_MPI_VENC_DestroyChn(VENC_CHN);
  RK_MPI_VI_DisableChn(CAMERA_ID, CAMERA_CHN);

  return 0;
}

4.1. RV1126 模块初始化并启动 VI 工作

RV1126模块的初始化，包括VI模块的初始化(RK_MPI_VI_SetChnAttr )、使能VI模块(RK_MPI_VI_EnableChn )、VENC模块的初始化(RK_MPI_VENC_CreateChn )、启动VI工作(RK_MPI_VI_StartStream)。关于这方面的参数设置，我们就不详细说了，因为这方面的内容之前的课程已经详细说过。

2.2. opencv_erode_vi_thread 线程的讲解：

复制代码
void *opencv_vi_erode_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VI, CAMERA_CHN, -1);//获取VI数据
    if (!mb)
    {
      printf("Get Vi Stream break.....\n");
      break;
    }

    Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb));//把VI数据转换成OPENCV的Mat矩阵
    Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15));//获取内核，内核的形状是矩形，长度大小是15 * 15
    erode(rv1126_mat, rv1126_mat, rv1126_structure);//对Mat矩阵进行erode腐蚀
    RK_MPI_SYS_SendMediaBuffer(RK_ID_VENC, VENC_CHN, mb);//把腐蚀后的数据传输到VENC编码器
    RK_MPI_MB_ReleaseBuffer(mb);//释放资源
  }

  return NULL;
}

上面是opencv_erode_vi_thread 线程的具体实现，首先我们要通过RK_MPI_SYS_GetMediaBuffer获取每一帧的VI视频原始数据，然后把每一帧的原始数据通过OPENCV转换成Mat矩阵。Mat矩阵的转换用构造器就可以，Mat rv1126_mat = Mat(HEIGHT, WIDTH, CV_8UC1, RK_MPI_MB_GetPtr(mb)); ， 第一个参数是HEIGHT：1080，第二个参数WIDTH：1920，第三个参数：图像格式CV_8UC1，第四个参数:具体的图像数据RK_MPI_MB_GetPtr(mb) 。 然后调用erode的对其Mat矩阵进行腐蚀，这里的膨胀参数我们设置成矩形和Size(15,15)，具体的( Mat rv1126_structure = getStructuringElement(MORPH_RECT, Size(15, 15)))。

2.3. get_venc_stream_thread 线程的讲解

复制代码
void *get_venc_stream_thread(void *args)
{
  pthread_detach(pthread_self());
  MEDIA_BUFFER mb = NULL;
  FILE * opencv_erode_h264_file = fopen("opencv_erode.h264", "w+");

  while (1)
  {
    mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
    if (!mb)
    {
      printf("Get Venc Stream break.....\n");
      break;
    }

    printf("Get ERODE_STREAM Success...\n");
    fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, opencv_erode_h264_file);
    RK_MPI_MB_ReleaseBuffer(mb);
  }

  return NULL;
}

上面是get_venc_stream_thread 的具体实现，在这个线程里面要通过RK_MPI_SYS_GetMediaBuffer获取每一帧H264的编码数据，然后用fwrite写入。

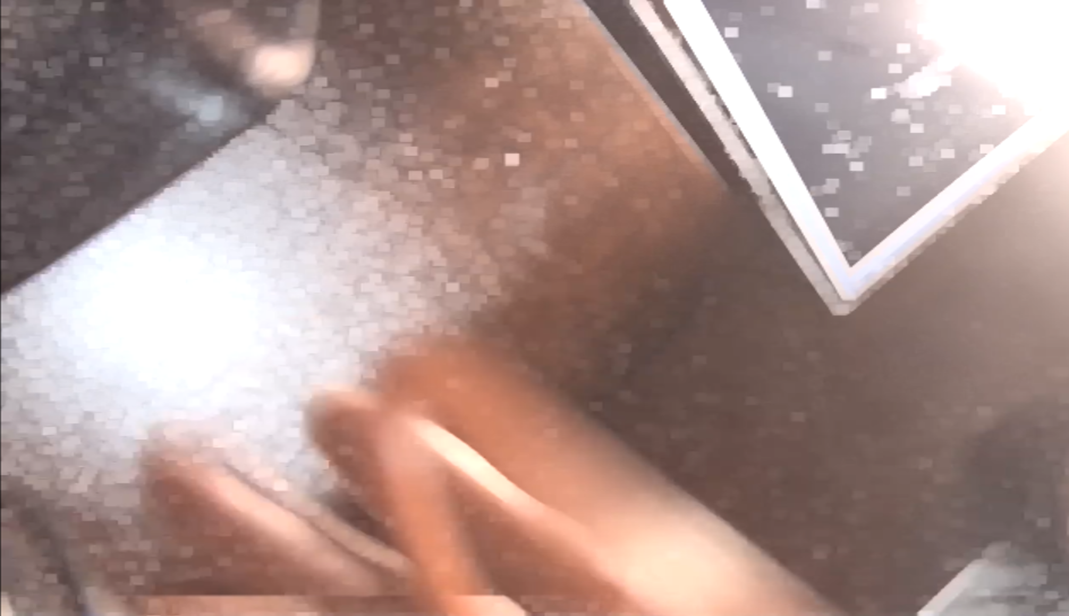

经过上面的编码后，我们来看看输出的H264文件。这个视频流明显更加暗淡，并且细节都变小了
