Linux内核镜像格式

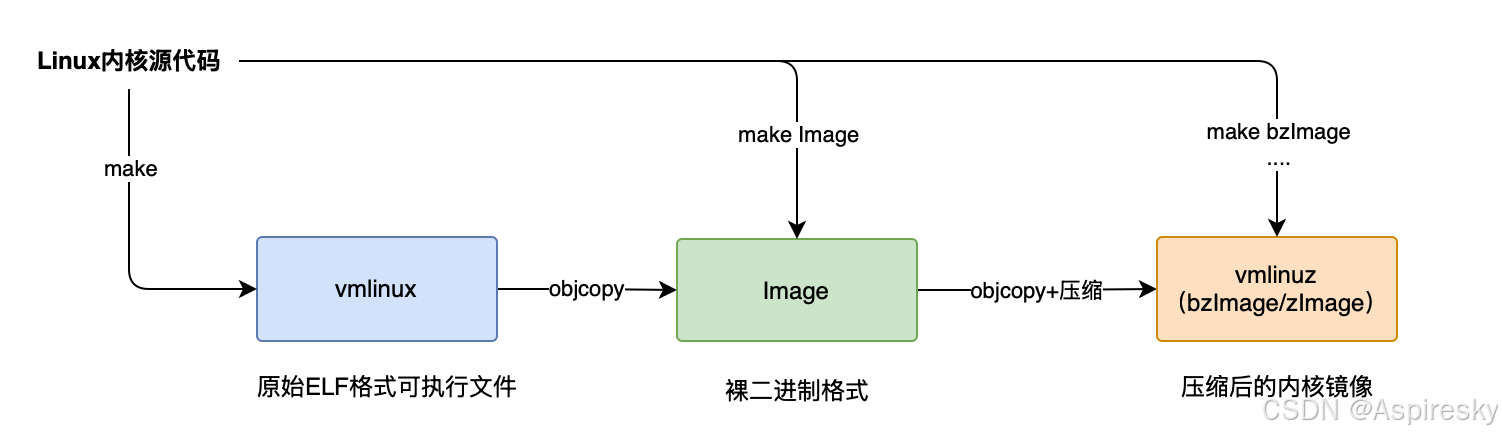

尽管不同硬件平台在实际实现上，内核镜像布局有差异，但总体来说，Linux内核镜像格式及构建过程是趋于一致的：
vmlinux
vmlinux是编译内核生成的原始ELF格式可执行文件，内核目录下执行编译命令即可得到，包含完整的符号表和调试信息，文件体积较大（通常几十到上百MB），用于调试或生成其它格式的镜像文件。
Image是未压缩的内核镜像，执行make Image命令便可生成，由vmlinux通过objcopy转换为纯二进制格式，去除符号表和重定位信息，体积较大，可以进一步压缩。Image可以支持引导，但通常很少直接在生产环境中使用。
vmlinuz
vmlinuz是压缩后的内核镜像，也是zImage、bzImge以及uImage压缩镜像的统称，区别只是在于使用的压缩格式不同。vmlinuz是实际使用并可引导的压缩内核。
- zImage：Image经gzip压缩后的镜像，体积小于512KB，适用于旧版引导加载程序或ARM架构。包含解压代码，启动时加载到内存低端（如640KB以下）解压后执行。
- bzImage："big zImage"的缩写，采用更高压缩率的算法（如xz），解压后内核可加载到内存高端（1MB以上），支持更大的内核文件，常用于x86架构，与zImage的主要区别在于压缩算法和内存加载位置，现代Linux内核默认生成bzImage。
- uImage：专为U-Boot设计的镜像，在zImage基础上添加64字节头部信息，包含内核版本、加载地址等元数据。使用mkimage工具将zImage封装为uImage，常见于嵌入式系统。随着U-Boot对zImage的支持增强，uImage逐渐减少使用。
ARM64下Linux内核镜像布局及构建
在ARM64架构下，编译出来的Linux内核默认是不支持自解压的，因此类似arch/arm64/boot/compressed的目录也是不存在的。Linux将这部分功能放到了外部压缩工具以及Bootloader，若需要减小内核体积，可以通过gzip等压缩工具将整个内核镜像压缩成指定的格式（如Image.gz），并由Bootloader在引导时配合完成内核解压。由于不涉及自解压，ARM64内核镜像的布局与构建过程，相对于x86，都简化了很多。
vmlinux

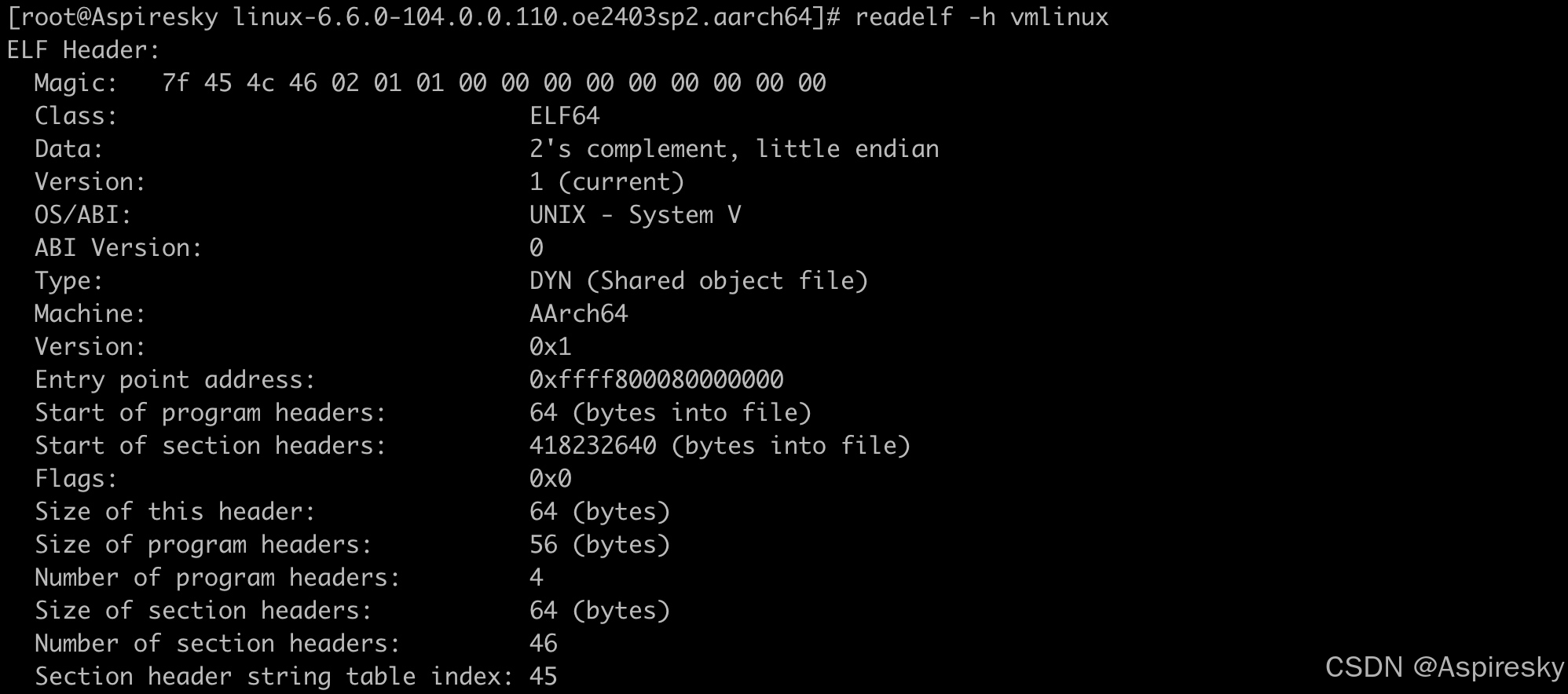

vmlinux是标准的ELF文件，可以使用readelf -h查看ELF文件头信息：

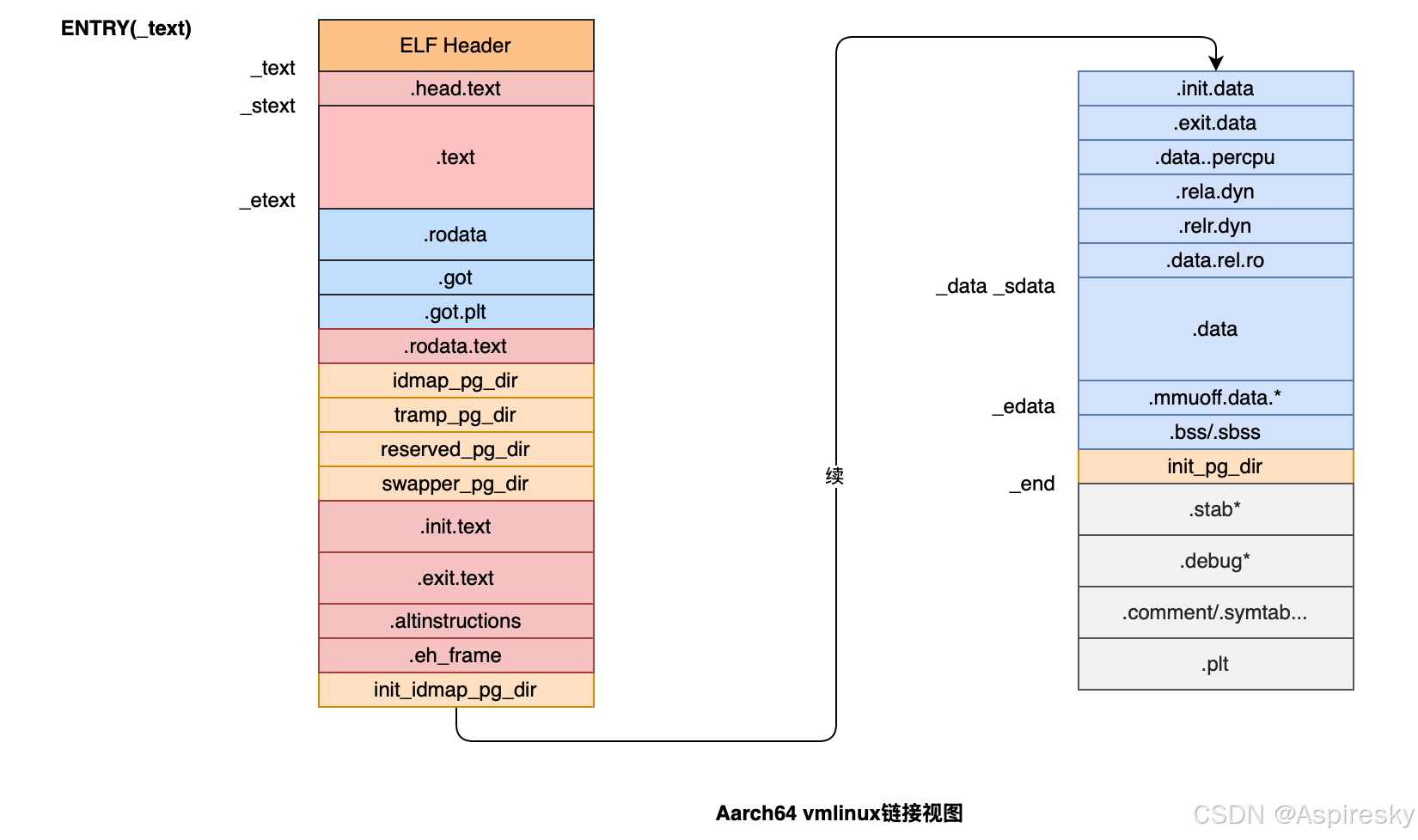

Aarch64平台下，vmlinux链接脚本使用arch/arm64/kernel/vmlinux.ld.S描述内核镜像中各个Section的排布。

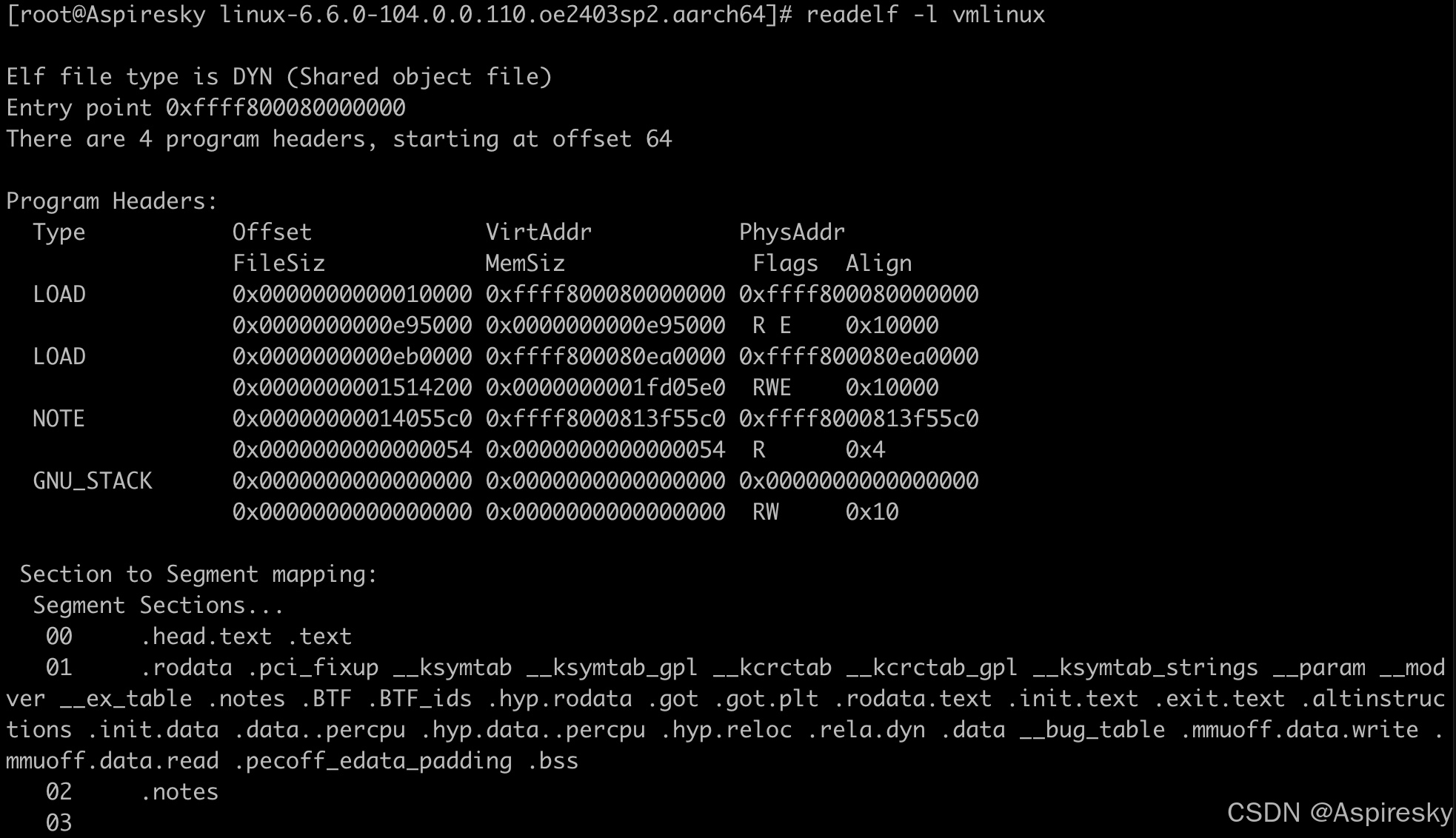

通过 readelf -l命令，查看vmlinux的可加载段信息：
未压缩的内核镜像（Image）

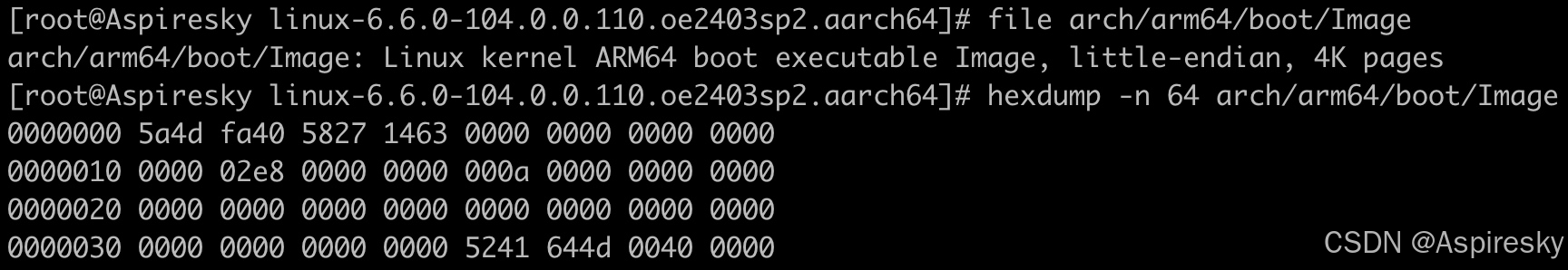

ARM64平台下，未压缩的内核镜像会包含一个固定格式的64字节头部，其格式如下：
u32 code0; /* Executable code */
u32 code1; /* Executable code */
u64 text_offset; /* Image load offset, little endian */
u64 image_size; /* Effective Image size, little endian */
u64 flags; /* kernel flags, little endian */
u64 res2 = 0; /* reserved */
u64 res3 = 0; /* reserved */
u64 res4 = 0; /* reserved */
u32 magic = 0x644d5241; /* Magic number, little endian, "ARM\x64" */
u32 res5; /* reserved (used for PE COFF offset) */- code0/code1：存放可执行指令，即内核执行入口；
- text_offset：描述内核代码段相对于镜像加载基址的偏移；
- image_size：内核镜像大小；
- flags：标志位，包含大小端、物理页面大小等标记，定义在
arch/arm64/include/asm/image.h； - magic：固定魔术数字，Arm64平台下是"ARM\x64"；
- res5：若内核配置成支持EFI Stub引导，则该字段用于指示PE头相对于Image的偏移，由于Image头部总共为64字节大小，因此这个偏移固定会设置成0x40；如果不支持EFI Stub，则字段可设置为0。
EFI Stub：若Linux内核镜像配置支持EFI Stub引导，那么code0字段会编译生成MZ签名，用于UEFI将内核镜像识别为PE/COFF可执行文件，从而通过EFI Stub引导内核；否则code0默认生成为nop指令。
压缩的内核镜像（Image.gz）

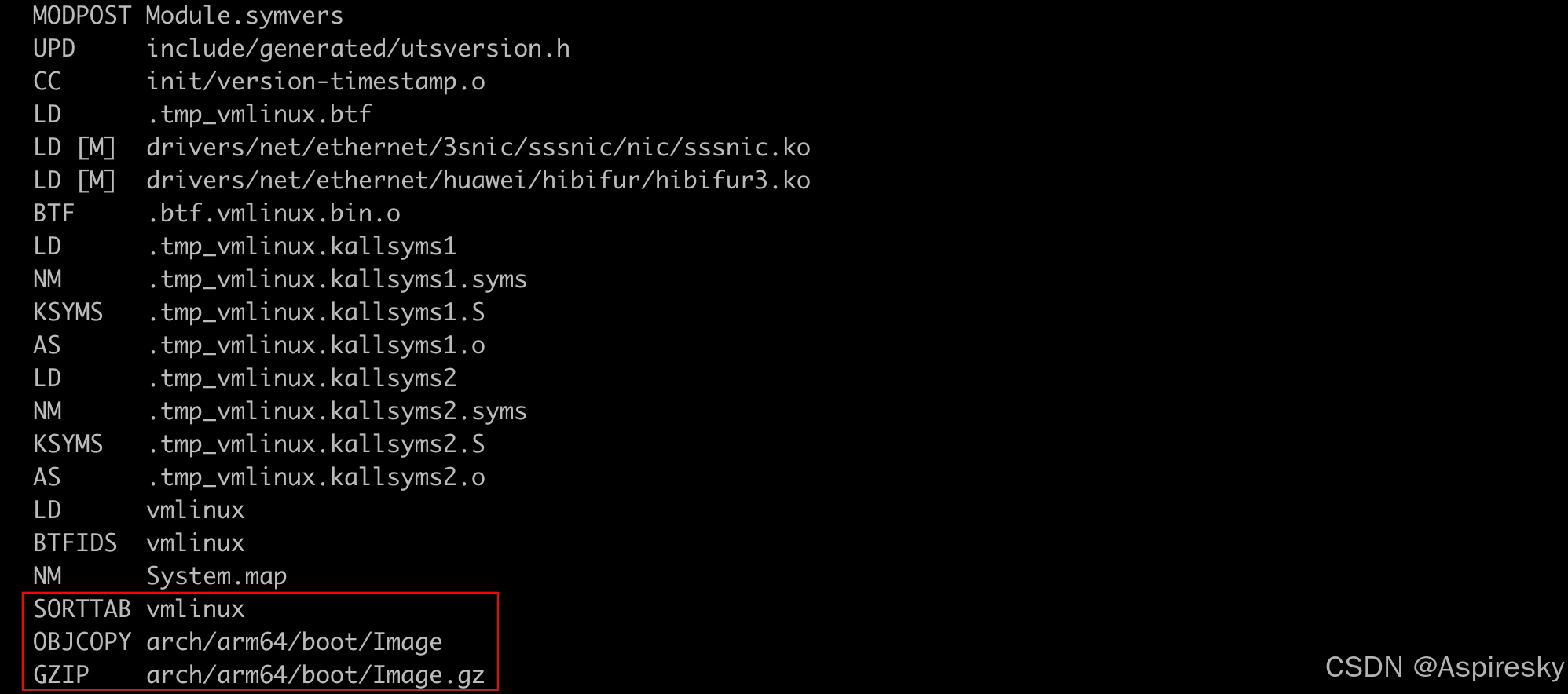

通过编译过程可以看到，Image.gz是通过gzip工具压缩后生成的，是标准的gzip压缩文件，这也是会安装到boot目录下的可引导内核镜像。
查看/boot下的内核镜像信息

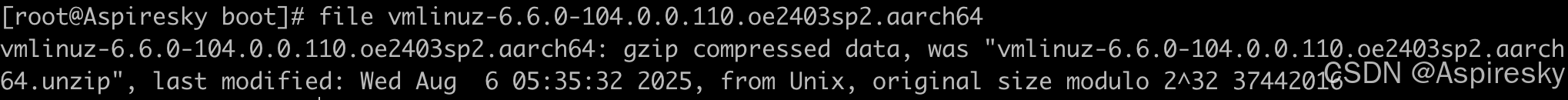

通常放置在/boot目录下的内核镜像都是压缩之后的格式，通常都会命名为vmlinuz-xxx，可以通过file工具查看镜像压缩格式：

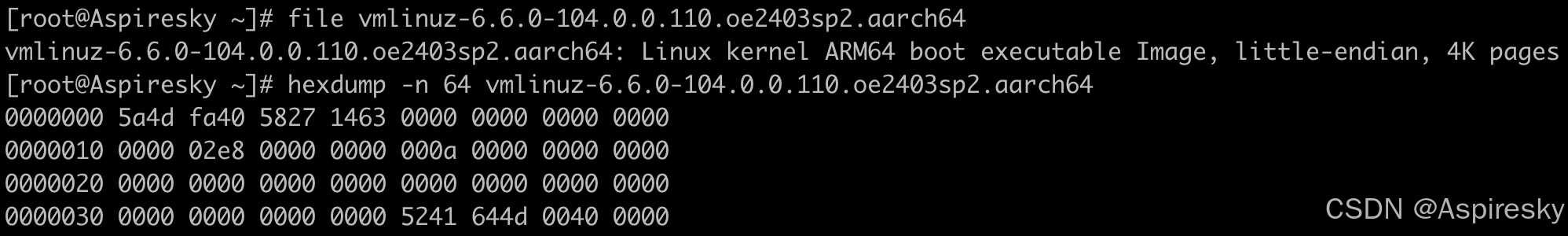

添加上.gz后缀后使用gzip进行解压缩。查看解压缩后的内核镜像信息：
x86下Linux内核镜像布局及构建
待完善...
