一、引言：静电------看不见的系统杀手
在嵌入式系统开发中，静电放电（ESD, Electrostatic Discharge）是一个常被忽视却极具破坏力的威胁。人体在日常活动中可轻松积累**2kV8kV**的静电电压，而在干燥冬季，这个数字可达**15kV以上**。当手指触碰设备接口的瞬间，这些电荷在纳秒级时间内释放，产生高达**30A的峰值电流**和**数十伏的过冲电压**------足以击穿CMOS器件的栅氧化层（典型耐压仅510V），造成永久性损坏。
某次项目中，我们的HarmonyOS智能网关产品在产线测试阶段频繁出现USB接口失效。经过ESD枪扫描发现，USB D+/D-信号线在8kV接触放电时产生了32V的过冲电压（上升时间<1ns），直接击穿PHY芯片输入缓冲器，导致闩锁效应。在连接器后增加TVS二极管（PESD5V0S1BA）并将接地路径优化后，产品顺利通过IEC Level 4（±8kV接触/±15kV空气）测试。
这个案例揭示了一个核心认知：ESD防护不是"锦上添花"，而是产品可靠性的"生死线"。本文将从ESD放电模型出发，系统讲解TVS二极管的工作原理与选型方法，深入分析PCB布局的关键要点，并结合实际案例提供可直接落地的设计指南。
二、ESD三种放电模型：理解你的"敌人"

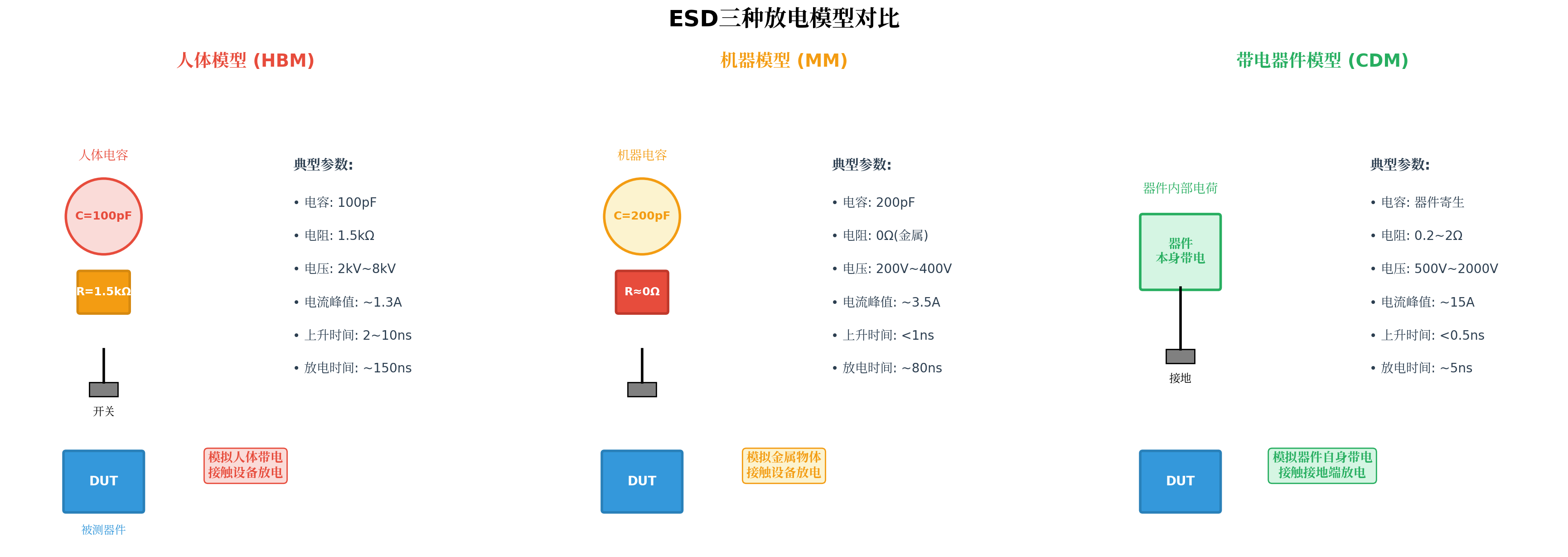

2.1 人体模型（HBM, Human Body Model）
模拟场景：人体带电后接触设备。
等效电路：
- 电容 C = 100 pF C = 100\text{pF} C=100pF（人体等效电容）
- 电阻 R = 1.5 kΩ R = 1.5\text{kΩ} R=1.5kΩ（人体等效电阻）
典型参数：
- 电压：2kV~8kV
- 电流峰值：~1.3A（@2kV）
- 上升时间：2~10ns
- 放电时间：~150ns
标准：JESD22-A114
特点：能量较大但速度相对较慢，是最常见的ESD模型。
2.2 机器模型（MM, Machine Model）
模拟场景：金属物体（如工具、设备外壳）带电后接触设备。
等效电路：
- 电容 C = 200 pF C = 200\text{pF} C=200pF
- 电阻 R ≈ 0 Ω R ≈ 0\text{Ω} R≈0Ω（金属导电性）
典型参数：
- 电压：200V~400V
- 电流峰值：~3.5A
- 上升时间：<1ns
- 放电时间：~80ns
标准：JESD22-A115
特点：阻抗极低，电流峰值高，对金属外壳设备威胁大。
2.3 带电器件模型（CDM, Charged Device Model）
模拟场景：器件本身带电，接触接地端时放电。
等效电路：
- 电容：器件寄生电容
- 电阻：0.2~2Ω
典型参数：
- 电压：500V~2000V
- 电流峰值：~15A（最高！）
- 上升时间：<0.5ns
- 放电时间：~5ns
标准：JESD22-C101
特点：速度极快、电流极大，是生产线上最常见的失效模式。
2.4 三种模型对比总结
| 模型 | 电压 | 电流峰值 | 上升时间 | 主要场景 | 破坏机制 |
|---|---|---|---|---|---|
| HBM | 2~8kV | ~1.3A | 2~10ns | 人体接触 | 热击穿 |
| MM | 200~400V | ~3.5A | <1ns | 金属接触 | 电流过冲 |
| CDM | 500~2000V | ~15A | <0.5ns | 器件自放电 | 电压过冲 |
关键认知：CDM虽然电压最低，但电流峰值最高、速度最快，对现代高速IC的威胁最大。
三、TVS二极管：ESD防护的"第一道防线"

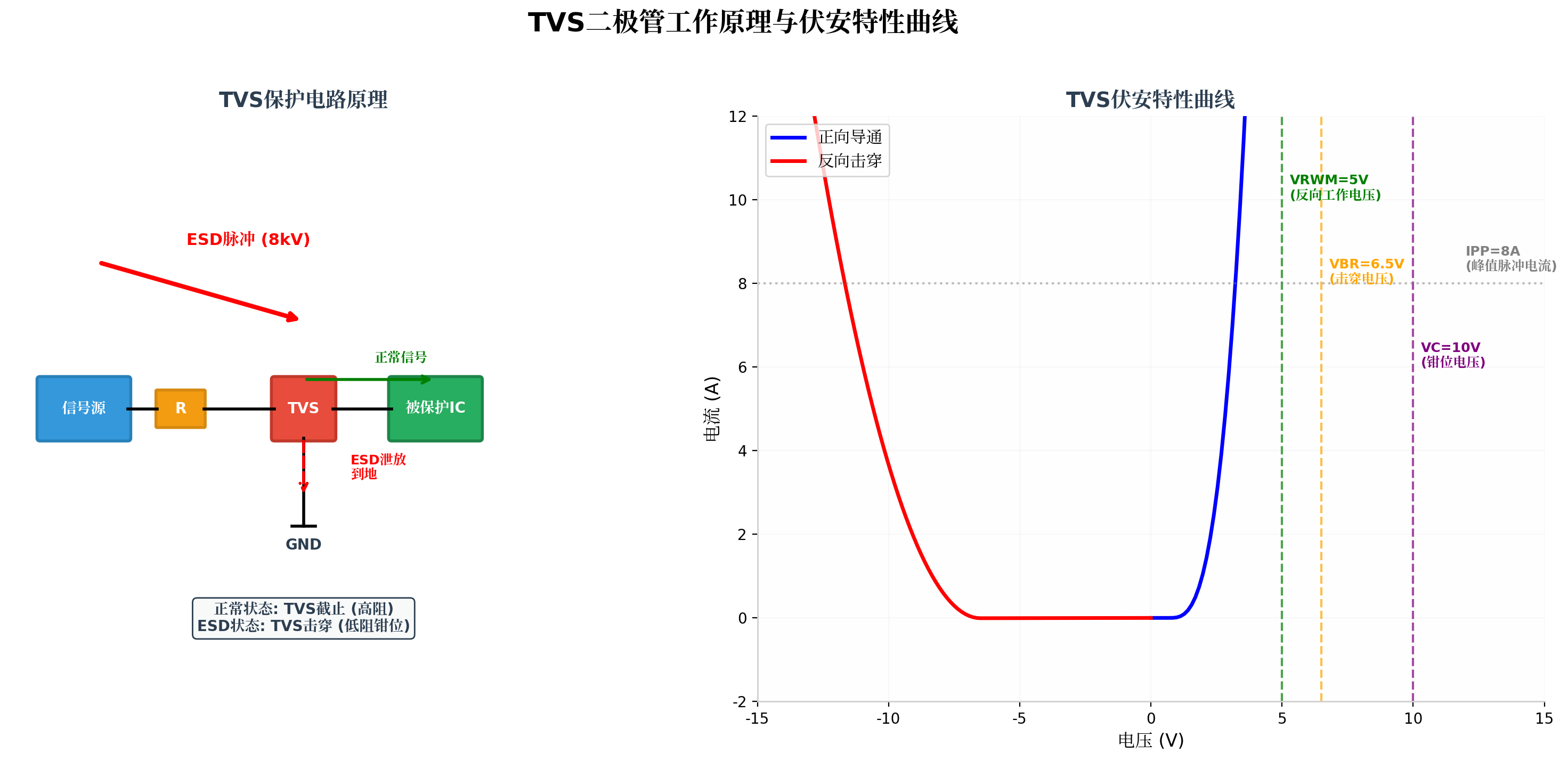

3.1 工作原理
TVS（Transient Voltage Suppressor，瞬态电压抑制器）二极管是一种特殊的齐纳二极管，其核心特性是快速响应、低钳位电压：
正常状态：当信号电压低于VRWM（反向工作电压）时，TVS处于截止状态，呈现高阻抗（>1MΩ），不影响信号传输。
ESD状态 ：当瞬态电压超过VBR（击穿电压）时，TVS在皮秒级时间内进入雪崩击穿区，阻抗骤降至<1Ω，将过压电流泄放到地，同时将电压钳位在VC（钳位电压）以下。
恢复状态：ESD脉冲结束后，TVS自动恢复高阻态，无需更换。
3.2 关键参数解读
| 参数 | 符号 | 含义 | 选型要点 |
|---|---|---|---|
| 反向工作电压 | V R W M V_{RWM} VRWM | 正常工作时TVS不导通的最大电压 | V R W M ≥ V m a x × 1.2 V_{RWM} \geq V_{max} \times 1.2 VRWM≥Vmax×1.2 |
| 击穿电压 | V B R V_{BR} VBR | TVS开始击穿的电压 | 通常 V B R = 1.2 × V R W M V_{BR} = 1.2 \times V_{RWM} VBR=1.2×VRWM |
| 钳位电压 | V C V_C VC | ESD时的实际钳位电压 | V C < I C m a x V_C < IC_{max} VC<ICmax（被保护器件耐压） |
| 峰值脉冲电流 | I P P I_{PP} IPP | TVS能承受的最大脉冲电流 | 根据ESD能量选择 |
| 结电容 | C j C_j Cj | TVS的寄生电容 | 高速信号 < 1 pF <1\text{pF} <1pF，USB3.0 < 0.5 pF <0.5\text{pF} <0.5pF |
| 峰值脉冲功率 | P P P M P_{PPM} PPPM | I P P × V C I_{PP} \times V_C IPP×VC | 电源线需大功率TVS |

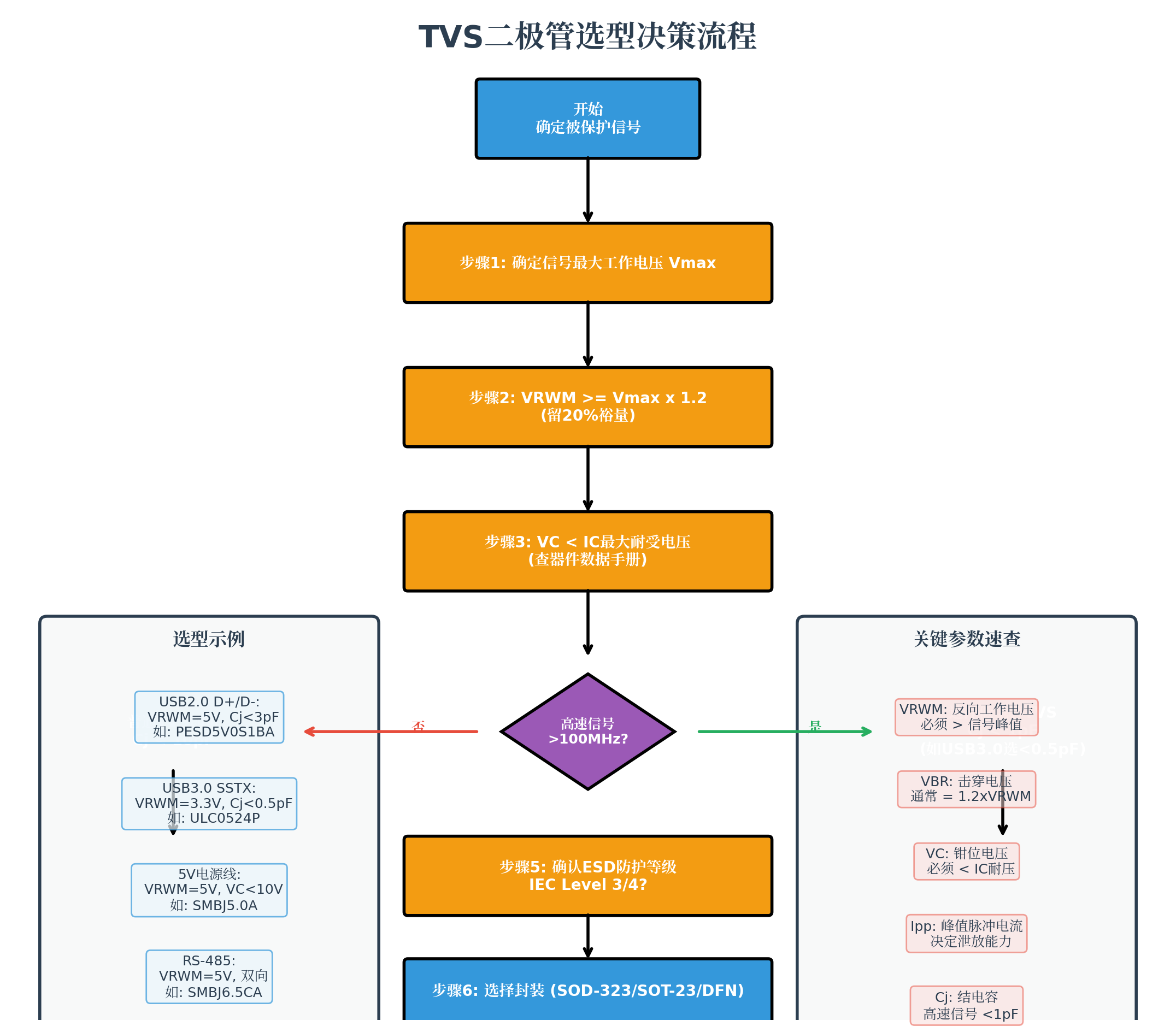

3.3 选型决策流程
选型优先级 ： V R W M → V C → I P P → C j → 封装 V_{RWM} \rightarrow V_C \rightarrow I_{PP} \rightarrow C_j \rightarrow \text{封装} VRWM→VC→IPP→Cj→封装
步骤1：确定信号最大工作电压
例如USB 2.0 D+/D-信号，最高电压5V（VBUS供电时）。
步骤2：选择VRWM
V R W M ≥ 5 V × 1.2 = 6 V V_{RWM} \geq 5V \times 1.2 = 6V VRWM≥5V×1.2=6V
实际选择 V R W M = 5 V V_{RWM} = 5V VRWM=5V 或 5.5 V 5.5V 5.5V 的TVS（考虑USB信号实际不超过3.6V）。
步骤3：确认钳位电压
查被保护IC（如USB PHY）数据手册，输入引脚最大耐压通常为5.5V~6V。
因此要求： V C < 5.5 V V_C < 5.5V VC<5.5V（留裕量）。
步骤4：判断是否为高速信号
- USB 2.0（480Mbps）： C j < 3 pF C_j < 3\text{pF} Cj<3pF
- USB 3.0（5Gbps）： C j < 0.5 pF C_j < 0.5\text{pF} Cj<0.5pF
- HDMI 2.0（18Gbps）： C j < 0.3 pF C_j < 0.3\text{pF} Cj<0.3pF
步骤5：确认ESD防护等级
- 消费电子：IEC Level 3（±6kV接触/±8kV空气）
- 工业/汽车：IEC Level 4（±8kV接触/±15kV空气）
步骤6：选择封装
- SOD-323：通用，适合大多数信号线
- SOT-23：多通道阵列，节省空间
- DFN/DFN2020：超小封装，适合高密度设计
3.4 典型选型示例
| 接口类型 | 信号线 | VRWM | VC | Cj | 推荐型号 |
|---|---|---|---|---|---|
| USB 2.0 | VBUS | 5V | 10V | - | SMBJ5.0A |
| USB 2.0 | D+/D- | 5V | 8V | <3pF | PESD5V0S1BA |
| USB 3.0 | SSTX± | 3.3V | 6V | <0.5pF | ULC0524P |
| USB 3.0 | SSRX± | 3.3V | 6V | <0.5pF | ULC0524P |
| HDMI | TMDS | 3.3V | 5V | <0.3pF | RCLAMP0524P |
| RS-485 | A/B | 5V | 10V | <10pF | SMBJ6.5CA |
| 以太网 | TX/RX | 3.3V | 6V | <1pF | PESD3V3S1BA |
四、IEC 61000-4-2：系统级ESD测试标准
4.1 测试等级
IEC 61000-4-2是国际电工委员会制定的系统级ESD测试标准，定义了四个测试等级：
| 等级 | 接触放电 | 空气放电 | 适用场景 |
|---|---|---|---|
| Level 1 | ±2kV | ±2kV | 受控环境、低静电风险 |
| Level 2 | ±4kV | ±4kV | 一般家庭、办公室 |
| Level 3 | ±6kV | ±8kV | 消费电子通用门槛 |
| Level 4 | ±8kV | ±15kV | 工业/汽车/高可靠性 |
接触放电：ESD枪直接接触被测点（金属外壳、连接器引脚）
空气放电：ESD枪靠近被测点但不接触（模拟指尖接近）

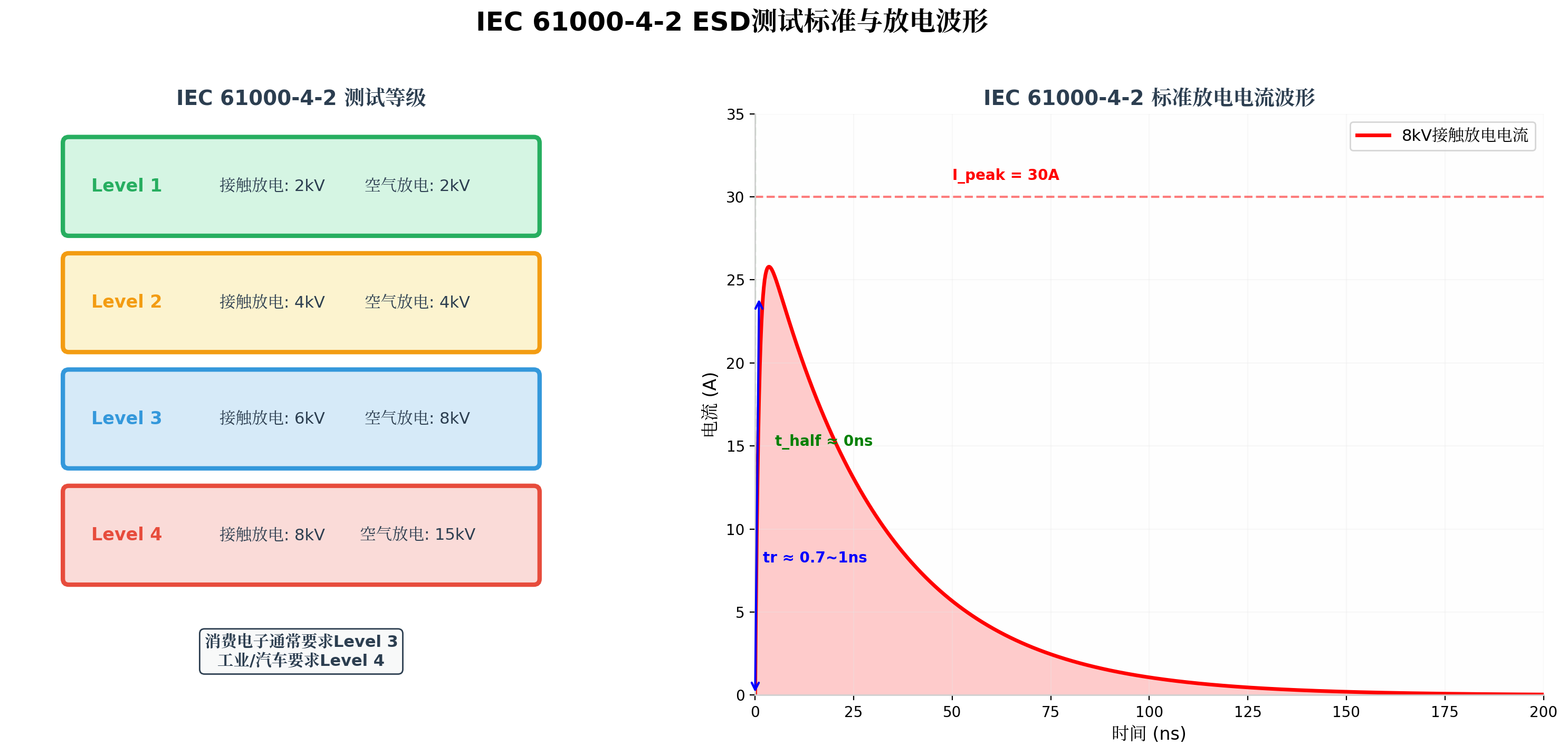

4.2 标准放电波形
8kV接触放电的标准电流波形：
- 峰值电流 ： I p e a k = 30 A I_{peak} = 30\text{A} Ipeak=30A
- 上升时间 ： t r ≈ 0.7 1 ns t_r ≈ 0.7\text{~}1\text{ns} tr≈0.7 1ns
- 半峰值时间 ： t 1 / 2 ≈ 30 ns t_{1/2} ≈ 30\text{ns} t1/2≈30ns
- 总能量：约0.1mJ
这个波形意味着ESD事件具有极高的dI/dt（约30A/ns），会在任何寄生电感上产生巨大的感应电压：
V = L × d I d t V = L \times \frac{dI}{dt} V=L×dtdI
即使只有1nH的寄生电感，也会产生30V的感应电压！这就是为什么PCB布局对ESD防护如此关键。
五、PCB布局：决定ESD防护成败的关键
5.1 ESD布局黄金法则

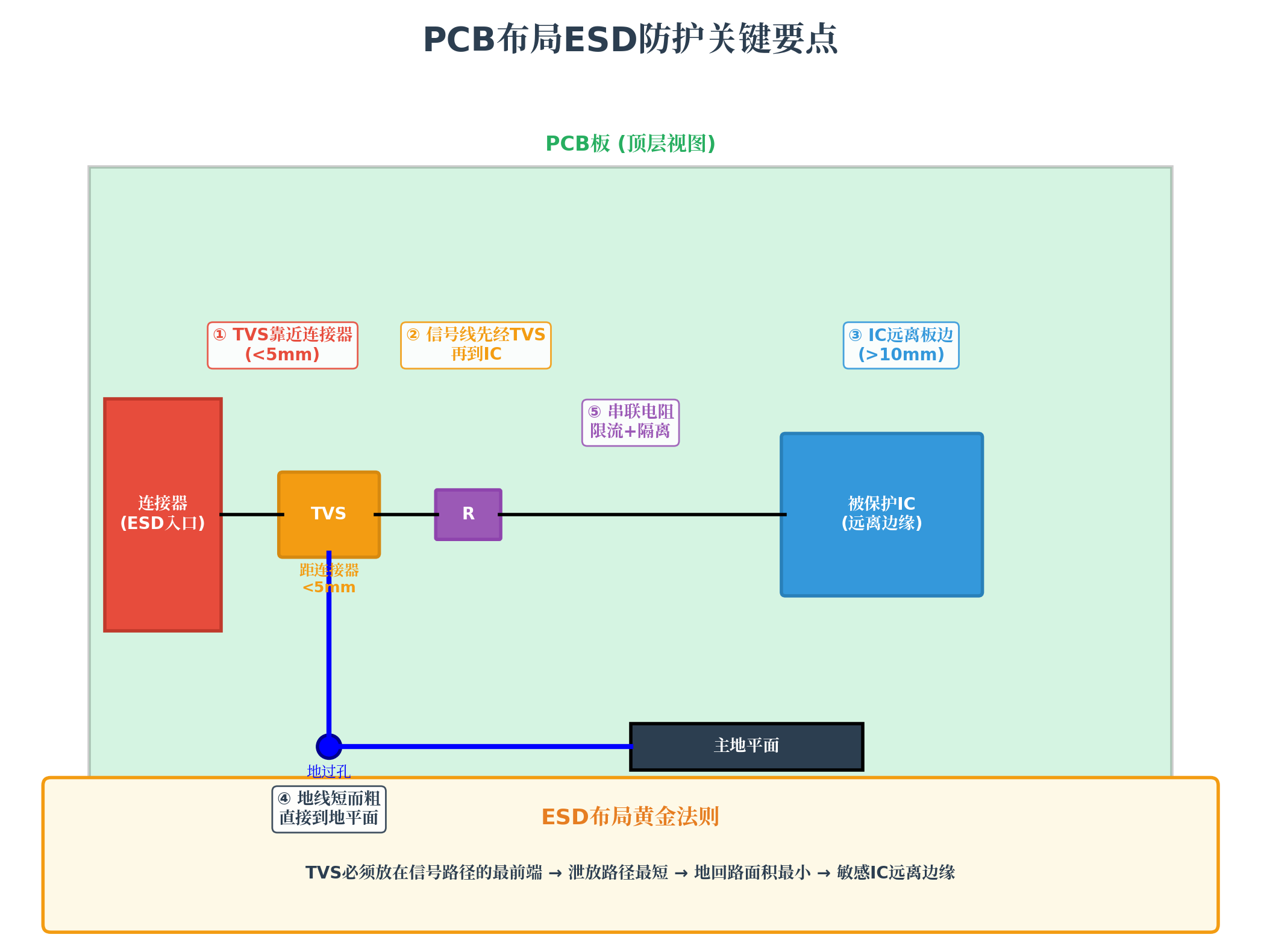

法则1：TVS必须放在信号路径的最前端
TVS应尽可能靠近连接器放置，距离**<5mm**。原因：
- ESD电流在到达TVS前没有泄放路径
- 长走线会引入寄生电感，降低TVS响应速度
- 走线本身会成为天线，辐射EMI
法则2：信号线必须先经TVS再到IC
错误的顺序：连接器 → IC → TVS（TVS形同虚设）
正确的顺序：连接器 → TVS → 串联电阻 → IC
法则3：敏感IC远离板边
将MCU、PHY、晶振等敏感器件放置在距PCB边缘**>10mm**的位置，利用PCB边缘的"缓冲带"衰减ESD能量。
法则4：TVS地线短而粗，直接到地平面
TVS的接地引脚应通过最短、最宽的走线直接连接到主地平面，避免：
- 细长走线（增加寄生电感）
- 经过多个过孔（增加阻抗）
- 连接到分割的地平面（ESD电流绕行）
法则5：串联电阻提供二级保护
在TVS和IC之间串联一个小电阻（如10Ω~100Ω），作用：
- 限制残余电流进入IC
- 隔离TVS寄生电容对信号的影响
- 提供一定的EMI滤波
法则6：避免被保护线与未保护线平行
被保护信号线（经过TVS）与未保护信号线平行布线时，ESD瞬态会通过互感耦合到未保护线，造成"旁路击穿"。
5.2 接地设计要点
地平面完整性：
- 多层板中保持完整地平面，不跨分割
- 如果必须分割，使用0Ω电阻或磁珠在一点连接
- TVS接地引脚直接连主地平面，不通过细走线
地过孔设计：
- TVS接地引脚至少打2个地过孔
- 过孔直径≥0.3mm
- 过孔尽量靠近TVS引脚
金属外壳接地：
- 金属外壳通过低阻抗路径（导电泡棉、弹片）接地
- 外壳接地阻抗<1Ω
- 避免外壳浮地（会成为ESD天线）

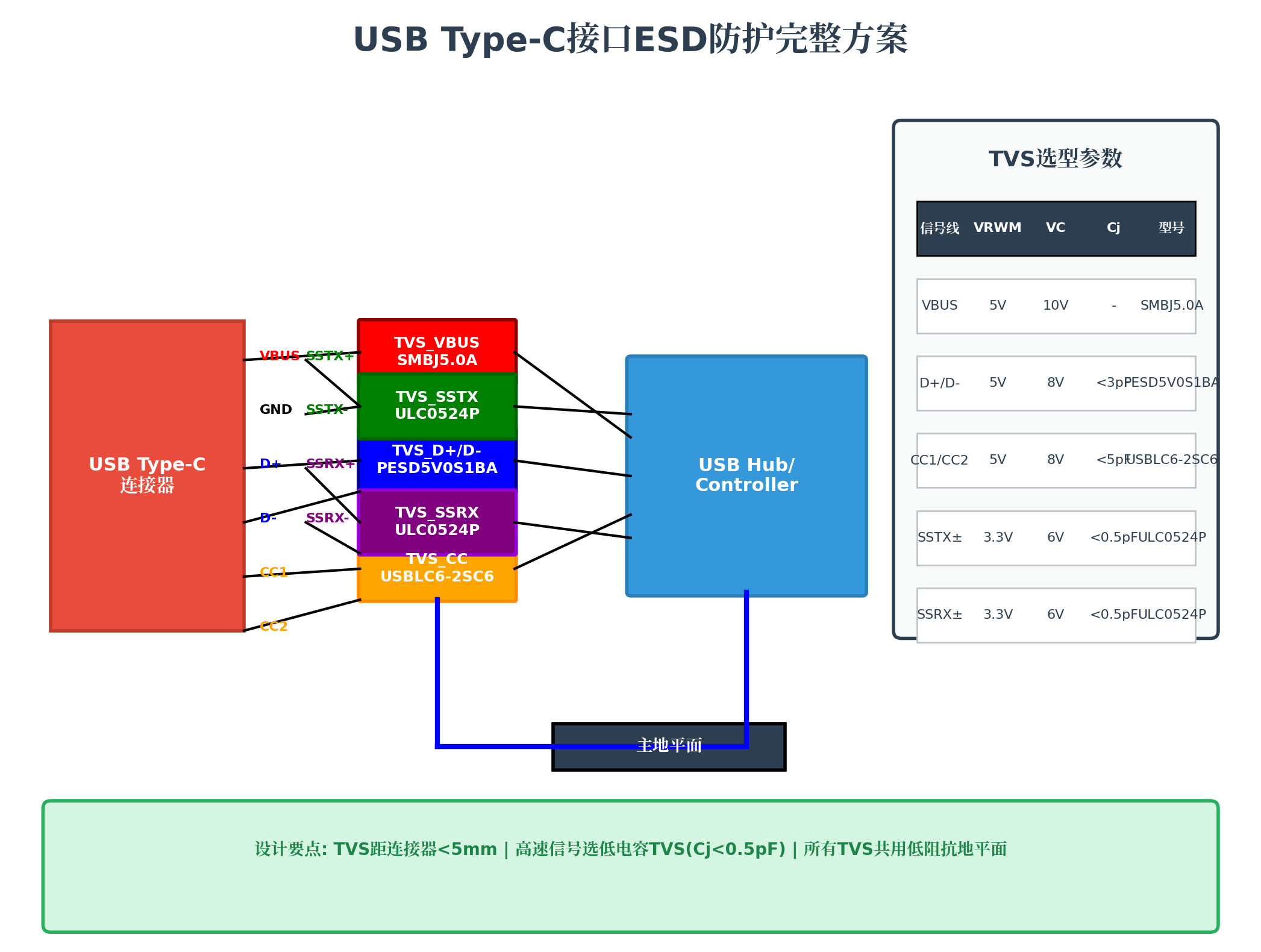

六、实战案例：USB Type-C接口ESD防护设计
6.1 设计需求
- 接口：USB Type-C（支持USB 2.0 + USB 3.1 Gen1）
- ESD等级：IEC Level 4（±8kV接触/±15kV空气）
- 信号完整性：USB 3.0眼图抖动<0.15UI
6.2 分信号线防护方案
| 信号线 | 工作电压 | 威胁分析 | TVS选型 | 关键参数 |
|---|---|---|---|---|
| VBUS | 5V | 直接接触，高能量 | SMBJ5.0A | VRWM=5V, VC=10V, Ipp=43A |
| D+/D- | 3.3V | 数据信号，中等速度 | PESD5V0S1BA | VRWM=5V, Cj<3pF |
| CC1/CC2 | 5V | 配置通道，低速 | USBLC6-2SC6 | VRWM=5V, Cj<5pF |
| SSTX± | 3.3V | 5Gbps高速差分 | ULC0524P | VRWM=3.3V, Cj<0.5pF |
| SSRX± | 3.3V | 5Gbps高速差分 | ULC0524P | VRWM=3.3V, Cj<0.5pF |
6.3 布局要点
- 所有TVS阵列布置在连接器5mm范围内
- 高速差分对TVS采用对称布局，保持差分阻抗连续性
- VBUS TVS使用独立地过孔，避免大电流干扰信号地
- CC线TVS后增加10Ω串联电阻，限制残余电流
- USB Hub/Controller放置在PCB中心区域，远离边缘
6.4 测试验证
- HBM测试：JESD22-A114，±2kV（器件级）
- IEC 61000-4-2：接触放电±8kV，空气放电±15kV（系统级）
- 信号完整性：USB 3.0眼图测试，抖动<0.15UI
- 功能测试：ESD事件后系统正常复位，无数据丢失
七、多级防护策略：纵深防御体系
对于特别敏感或高风险的端口，单一TVS可能不足以提供充分保护。此时应采用多级防护策略：
7.1 粗保护 + 细保护
第一级（粗保护）：压敏电阻（MOV）或气体放电管（GDT）
- 承受大能量，但响应较慢（~ns级）
- 钳位电压较高
第二级（细保护）：低电容TVS
- 快速响应（<1ps）
- 精确钳位
隔离元件：串联电阻或电感
- 限制电流
- 延缓瞬态传播
7.2 典型多级防护电路
连接器 → GDT/MOV → 电阻 → TVS → 电阻 → IC
(粗保护) (细保护)应用场景：
- 户外设备（雷击+ESD复合威胁）
- 工业通信接口（RS-485/CAN总线）
- 医疗设备（高可靠性要求）

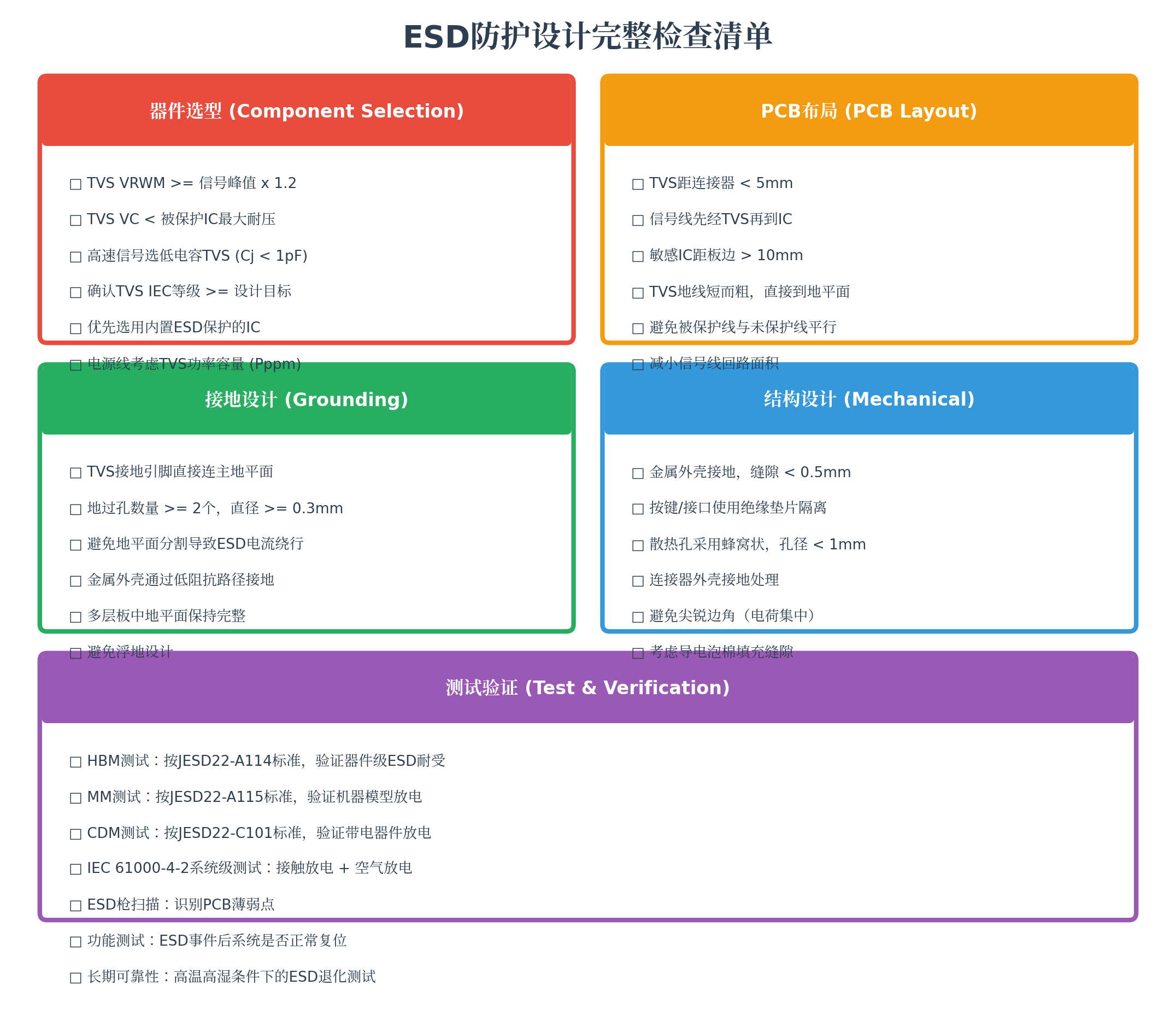

八、ESD防护设计检查清单
8.1 器件选型检查
- TVS VRWM ≥ 信号峰值 × 1.2
- TVS VC < 被保护IC最大耐压
- 高速信号选低电容TVS（Cj < 1pF）
- 确认TVS IEC等级 ≥ 设计目标
- 优先选用内置ESD保护的IC
- 电源线考虑TVS功率容量（Pppm）
8.2 PCB布局检查
- TVS距连接器 < 5mm
- 信号线先经TVS再到IC
- 敏感IC距板边 > 10mm
- TVS地线短而粗，直接到地平面
- 避免被保护线与未保护线平行
- 减小信号线回路面积
8.3 接地设计检查
- TVS接地引脚直接连主地平面
- 地过孔数量 ≥ 2个，直径 ≥ 0.3mm
- 避免地平面分割导致ESD电流绕行
- 金属外壳通过低阻抗路径接地
- 多层板中地平面保持完整
- 避免浮地设计
8.4 结构设计检查
- 金属外壳接地，缝隙 < 0.5mm
- 按键/接口使用绝缘垫片隔离
- 散热孔采用蜂窝状，孔径 < 1mm
- 连接器外壳接地处理
- 避免尖锐边角（电荷集中）
- 考虑导电泡棉填充缝隙
8.5 测试验证检查
- HBM测试：按JESD22-A114标准
- MM测试：按JESD22-A115标准
- CDM测试：按JESD22-C101标准
- IEC 61000-4-2系统级测试
- ESD枪扫描：识别PCB薄弱点
- 功能测试：ESD事件后系统正常复位
九、进阶话题：ESD与EMC的协同设计
9.1 ESD与EMI的耦合机制
ESD事件不仅直接损坏器件，还会产生强烈的EMI辐射，干扰系统正常工作：
- ESD电流的dI/dt产生磁场辐射
- ESD电压的dV/dt产生电场辐射
- 这些辐射通过PCB走线耦合到敏感电路
9.2 协同设计策略
屏蔽设计：
- 敏感电路区域增加金属屏蔽罩
- 屏蔽罩多点接地，接地间距 < λ/20
- 在散热器与敏感电路间增设等位体结构
滤波设计：
- TVS后级增加π型LC滤波器
- 电源入口增加共模扼流圈
- 信号线增加铁氧体磁珠
软件防护：
- MCU程序增加看门狗（Watchdog）
- 关键数据存储采用ECC校验
- ESD触发后自动复位机制
十、总结
ESD防护是嵌入式系统可靠性的基石。本文从理论到实践，系统讲解了：
- 三种ESD模型：HBM、MM、CDM，各有不同的威胁特征
- TVS二极管：快速响应、精确钳位，是ESD防护的首选器件
- 选型方法：VRWM → VC → Ipp → Cj → 封装，六步决策流程
- PCB布局：TVS靠近连接器、信号线先经TVS、地线短而粗、IC远离边缘
- 完整案例：USB Type-C接口的分信号线防护方案
核心设计原则：
- 预防优于补救：在PCB设计阶段就预留ESD防护位置
- 布局决定成败：再好的TVS，错误的布局也会失效
- 测试验证闭环：器件级+系统级+功能级三级测试缺一不可
随着HarmonyOS生态向物联网、工业控制、汽车电子等领域扩展，ESD防护的重要性将愈发凸显。希望本文能为你的ESD设计之路提供坚实的理论基础和实战指南。
