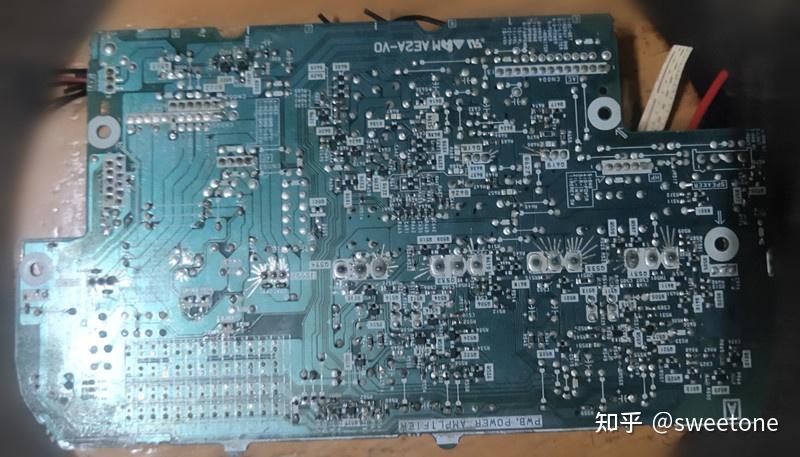

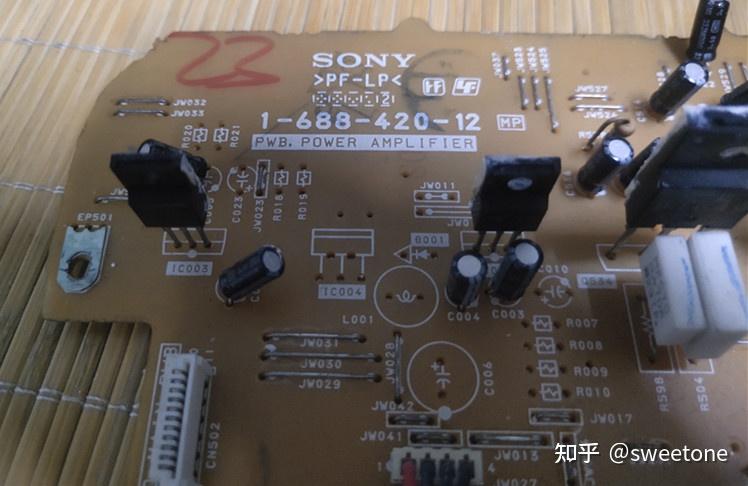

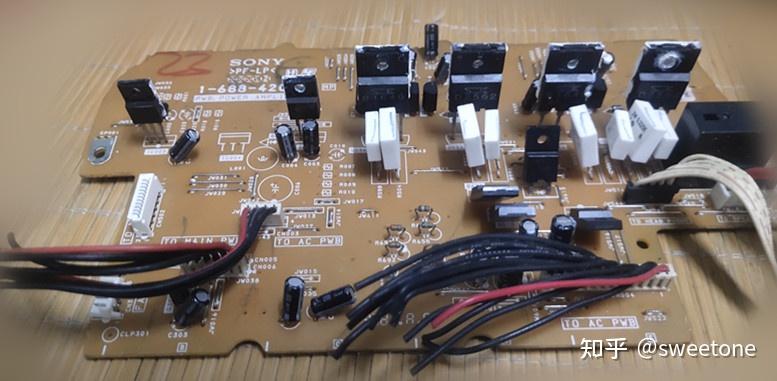

笔者收藏的SONY 1-688-420-12 功放板多年没有使用，最近偶然发现杂物间里的这个板子。由于板子电路原理不清楚，用百度搜索SONY 1-688-420-12电路图，但没有搜到。用DEEPSEEK搜索，结果也令人失望，这个AI工具也没有找到其电路图。所以，自己测绘出其电路图，供爱好者参考。

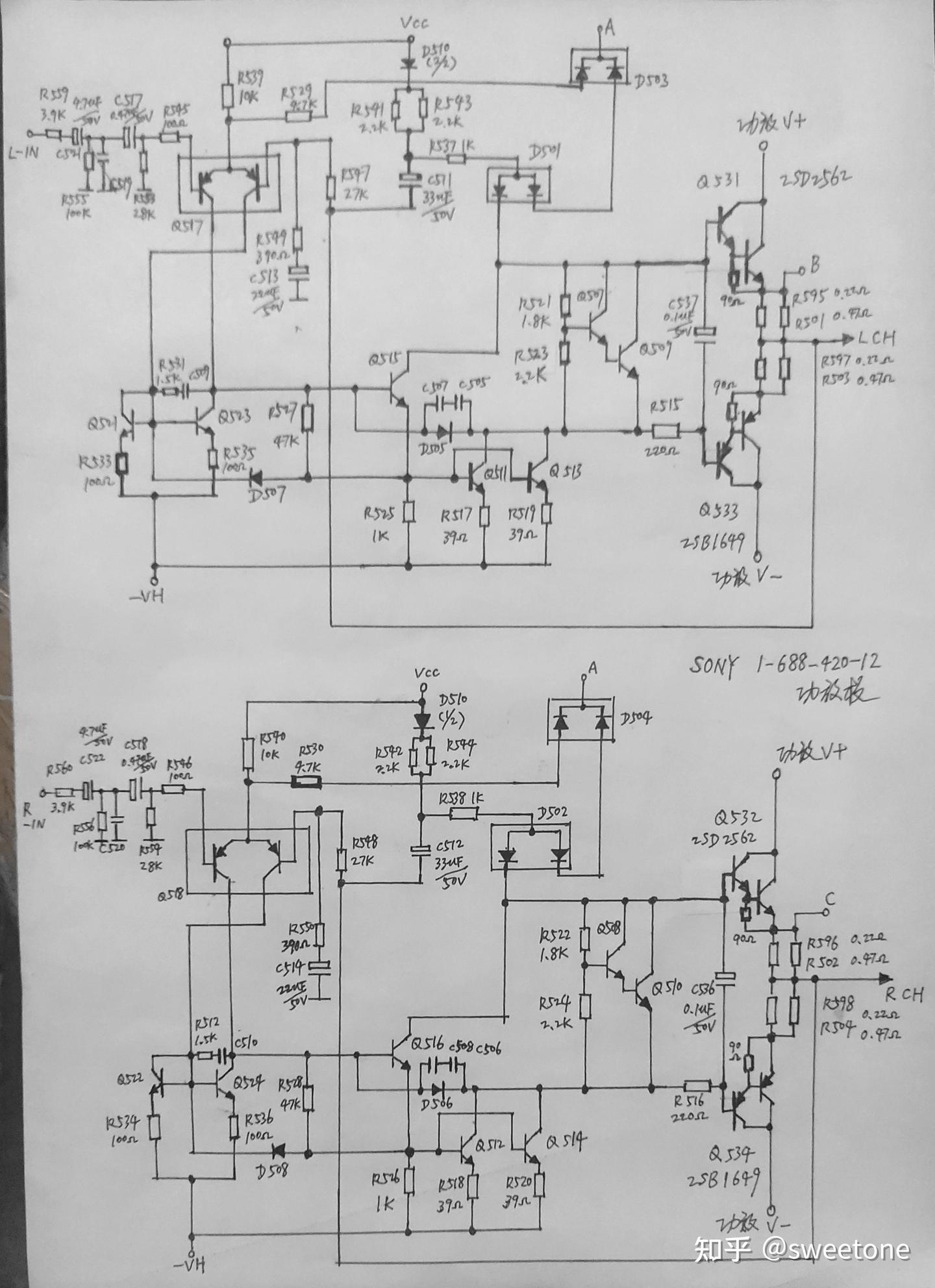

1.功放线路：Q517(Q518)是输入端差分对管，Q521,Q523(Q522,Q524)是其集电极的镜像恒流源负载。Q515(Q516)是电压放大级。Q507,Q509(Q508,Q510)用于调整功放管静态电流，其紧贴功放管安装，也用于功放管静态电流的温度补偿。Q511,Q513(Q512,Q514)是功放管的推动级。Q531,Q533(Q532,Q534)是达林顿功放对管，其CE极最高耐压为150V， CE极最大输出电流为15A。

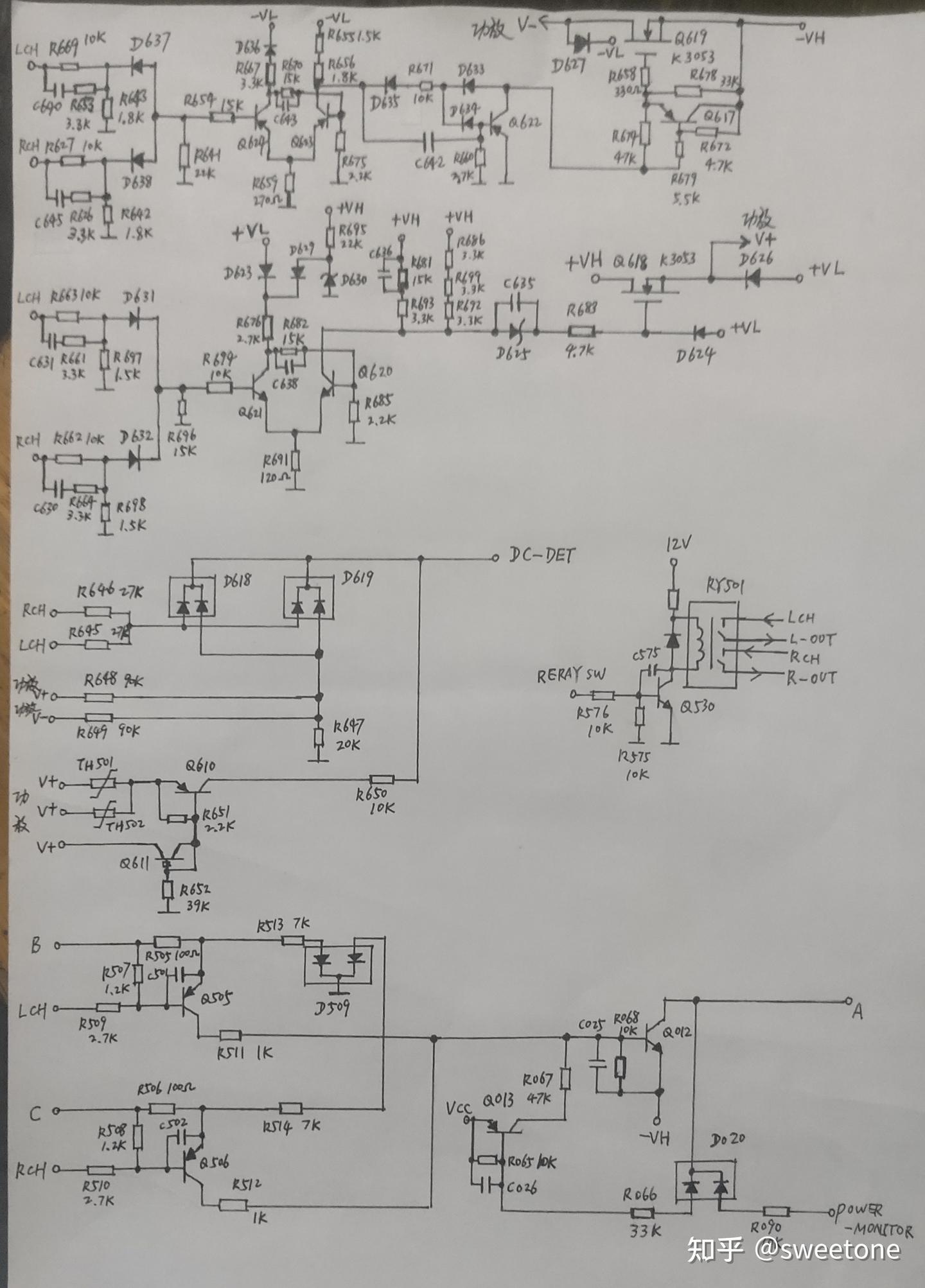

**2.供电电压转换电路：**本功放为H类功放，在小功率输出时，功放管供电电压V+,V---为+VL,---VL。在大功率输出时，功放管供电电压V+,V---为+VH,---VH。使其在功率输出和能耗之间取得平衡。
功放管输出正半波信号经过D631,D632整流，当正半波信号足够大，Q621,Q620比较输出的电压使得Q618的G极开启电压高于S极电压（+VL）,Q618的DS极导通，功放管的供电电压V+由+VL升高为+VH。
功放管输出负半波信号经过D637,D638整流，当负半波信号足够大，Q624,Q623比较输出的电压经过Q622,Q617控制，使得Q619的G极开启电压高于S极电压（---VH）,Q619的DS极导通，功放管的供电电压V---由---VL降低为---VH。
3.保护电路
++1++.功放中点电压：功放管输出信号经过R646,R645加到D618,D619的正极，若功放管输出有偏压，那么DC-DET端有高电平或负电平。
++2++.供电电压：功放管供电电压V+,V---经过R648,R649,R647加到D618,D619的正极，若供电电压V+,V---不对称，那么DC-DET端有高电平或负电平。
++3++.超温保护：热敏电阻TH501,TH502紧贴功放管安装， Q611设置Q610的B极电平。当功放管温度过高，热敏电阻使得Q610的E极电平升高高于其B极电平，Q610饱和导通，那么DC-DET端有高电平。
++4++.过流保护：当功放管输出过电流，均流电阻两端：B和LCH之间（C和 RCH之间）电压降变大，若电压降大的使得Q505（Q506）饱和导通, Q505（Q506）的C极输出高于---VH的电平，其电平使得Q012的CE极饱和导通，使得A点被下拉到---VH电平，使得功放电路中的D503（D504）被下拉，造成Q517的E极电平下拉；使得功放电路中的D501（D502）被下拉，造成功放电路Q515,Q507,Q509(Q516,Q508,Q510)的C极电平下拉，使得功放管停止工作，保护功放电路。
A点电平下拉，也使得D020被下拉，使得Q013的CE极饱和导通，其C极输出高电平，使得Q012的B极高电平，进一步使得Q012饱和导通而自保持。
D020被下拉使得POWER MONITOR端低电平。
DC-DET端有异常电平，或POWER MONITOR端有异常电平，主机CPU(其他电路板上)检测到异常就使得喇叭保护继电器RY501的控制管：Q530的B极为低电平。继电器断电，接点断开，功放管输出端L CH(RCH)与喇叭端L-OUT(R-OUT)断开，保护电路及喇叭。
