Tkinter库的学习记录19-Canvas

19、Canvas

本章将介绍tkinter模块内Canvas，这个模块可以绘图，也可以制作动画，而动画也是设计游戏的基础，本章将完整介绍这方面的知识。

19-1 绘图功能

19-1-1 建立画布

可以使用Canvas()方法建立画布对象。

python 复制代码

tk = Tk()                                   # 使用tk当窗口Tk对象
canvas = Canvas(tk, width=xx, height=yy)    # xx，yy是画布的宽与高
canvas.pack()                               # 可以将画布包装好，这是必要的

画布建立完成后，左上角是坐标(0, 0)，向右x轴递增，向下y轴递增。

19-1-2 绘制线条createline()

它的使用方式如下。

python 复制代码

create_line(x1, y1, x2, y2, ..., xn, yn, option)

线条将会沿着(x1, y1), (x2, y2), ...绘制下去，下列是常用的options用法。

(1) arrow：默认是没有箭头，使用arrow=tk.FIRST在起始线末端有箭头，arrow=LAST在最后一条线末端有箭头，使用arrow=tk.BOTH在两端有箭头。

(2) arrowshape：使用元组(d1, d2, d3)代表箭头，默认是(8, 10, 3)。

(3) capstyle：这是线条终点的样式，默认是BUTT，也可以选择PROJECTING，ROUND，程序实例可以参考ch19_4。

(4) dash：建立虚线，使用元组储存数字数据，第一个数字是实线，第二个数字是空白，如此循环当所有元组数字用完又重新开始。例如，dash=(5, 3)产生5像素实现，3像素空白，如此循环。再如，dash=(8, 1, 1, 1)，产生8像素实线和点的线条，dash=(5, )产生5像素实线5像素空白。

(5) dashoffset：与dash一样产生虚线，但是一开始数字是空白的宽度。

(6) fill：设置线条颜色。

(7) joinstyle：线条相交的设置，默认是ROUND，也可以选择BEVEL、MITER，程序实例可以参考ch19_3。

(8) stipple：绘制位图(Bitmap)线条，可以参考2-8节，程序实例可以参考ch19_5。

(9) width：线条宽度。

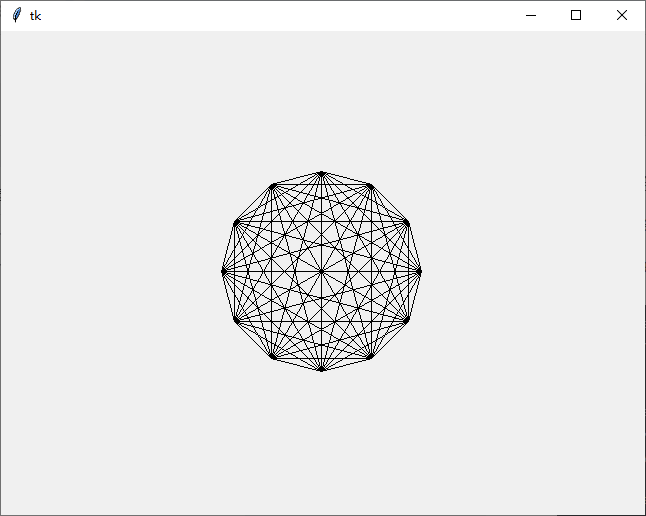

程序实例ch19_1：在半径为100的圆外围建立12个点，然后将这些点彼此连接。

python 复制代码

from tkinter import *
import math

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
x_center, y_center, r = 320, 240, 100
x, y = [], []
for i in range(12):         # 建立圆外围12个点
    x.append(x_center + r * math.cos(30*i*math.pi/180))
    y.append(y_center + r * math.sin(30*i*math.pi/180))
for i in range(12):         # 画出12条线段
    for j in range(12):
        canvas.create_line(x[i], y[i], x[j], y[j])
tk.mainloop()

执行结果

上述程序使用了数学函数sin()和cos()以及pi，这些是在math模块。使用create_line()时，在options参数字段可以用fill设置线条颜色，用width设置线条宽度。

程序实例ch19_2：用不同线条颜色与宽度。

python 复制代码

from tkinter import *

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
canvas.create_line(100, 100, 500, 100)
canvas.create_line(100, 125, 500, 125, width=5)
canvas.create_line(100, 150, 500, 150, width=10, fill="blue")
canvas.create_line(100, 175, 500, 175, dash=(10, 2, 2, 2))
tk.mainloop()

执行结果

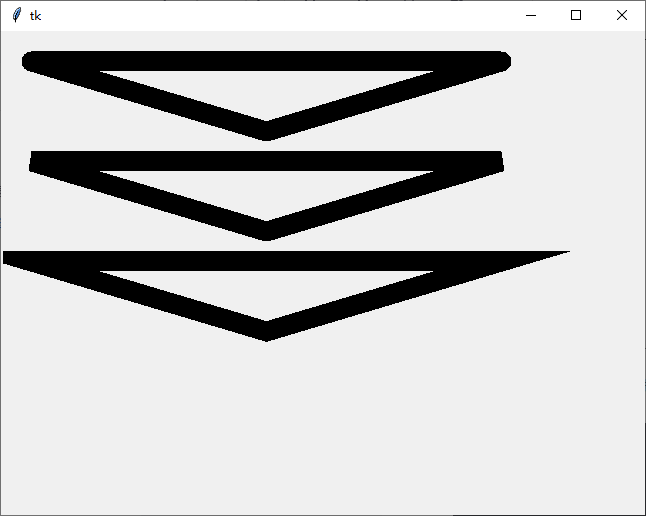

程序实例ch19_3：由线条交接了解joinstyle参数的应用。

python 复制代码

# ch19_.py
from tkinter import *
import math

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
canvas.create_line(30, 30, 500, 30, 265, 100, 30, 30,
                   width=20, joinstyle=ROUND)
canvas.create_line(30, 130, 500, 130, 265, 200, 30, 130,
                   width=20, joinstyle=BEVEL)
canvas.create_line(30, 230, 500, 230, 265, 300, 30, 230,
                   width=20, joinstyle=MITER)
tk.mainloop()

执行结果

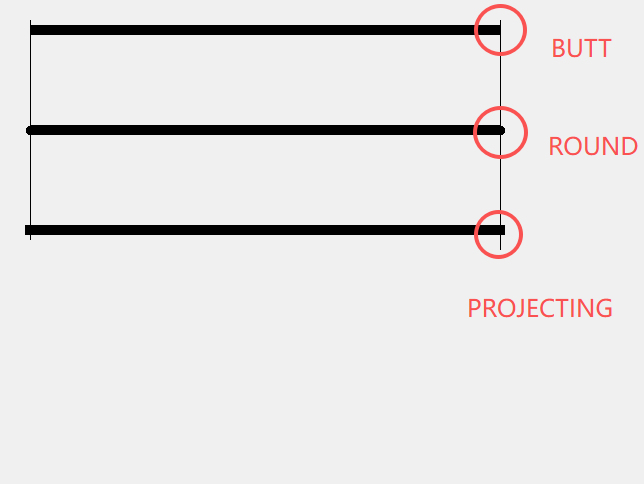

程序实例ch19_4：由线条了解capstyle参数的应用。

python 复制代码

# ch19_.py
from tkinter import *
import math

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
canvas.create_line(30, 30, 500, 30, width=10, capstyle=BUTT)
canvas.create_line(30, 130, 500, 130, width=10, capstyle=ROUND)
canvas.create_line(30, 230, 500, 230, width=10, capstyle=PROJECTING)
# 以下垂直线
canvas.create_line(30, 20, 30, 240)
canvas.create_line(500, 20, 500, 250)
tk.mainloop()

执行结果

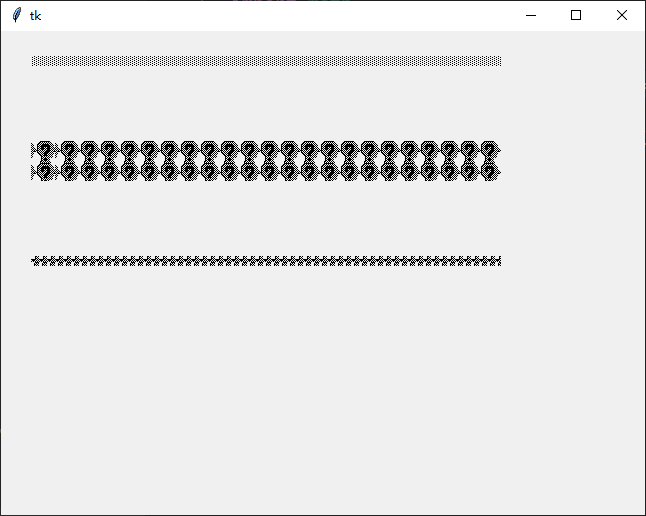

程序实例ch19_5：建立位图线条。

python 复制代码

# ch19_.py
from tkinter import *
import math

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
canvas.create_line(30, 30, 500, 30, width=10, stipple="gray25")
canvas.create_line(30, 130, 500, 130, width=40, stipple="questhead")
canvas.create_line(30, 230, 500, 230, width=10, stipple="info")
tk.mainloop()

执行结果

19-1-3 绘制矩形createrectangle()

它的使用方式如下。

python 复制代码

create_rectangle(x1, y1, x2, y2, option)

(x1, y1)和(x2, y2)是矩形左上角和右下角的坐标，下列是·常用的options用法。

(1) dash：建立虚线，与create_lin()相同。

(2) dasgoffset：与fash一样产生虚线，但是一开始数字是空白的宽度。

(3) fill：矩形填充颜色。

(4) outline：设置矩形线条颜色。

(5) stipple：绘制位图矩形，可以参考2-8节，程序实例可以参考ch19_5。

(6) width：矩形线条宽度。

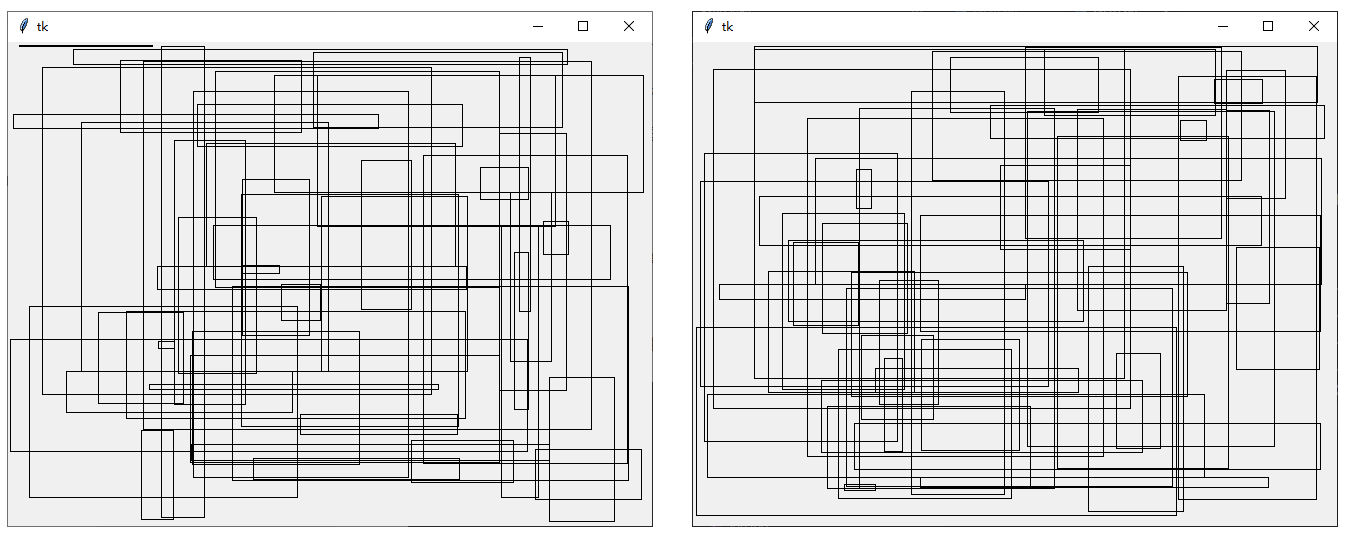

程序实例ch19_6：在画布内随机产生不同位置与大小的矩形。

python 复制代码

# ch19_.py
from tkinter import *
from random import *

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
for i in range(50):                         # 随机绘制50个不同位置与大小的矩形
    x1, y1 = randint(1, 640), randint(1, 480)
    x2, y2 = randint(1, 640), randint(1, 480)
    if x1 > x2 : x1, x2 = x2, x1            # 确保左上角x坐标小于右下角x坐标
    if y1 > y2 : y1, y2 = y2, y1            # 确保左上角y坐标小于右下角y坐标
    canvas.create_rectangle(x1, y1, x2, y2)
tk.mainloop()

执行结果

这个程序每次执行时都会产生不同的结果，有一点儿艺术画的效果。使用create_rectangle()时，在options参数字段可以用fill='color'设置矩形填充颜色，用outline='color'设置矩形轮廓颜色。

程序实例ch19_7：绘制三个矩形，第一个使用红色填充轮廓是默认设置，第二个使用黄色填充轮廓是蓝色。第三个使用绿色填充轮廓是灰色。

python 复制代码

# ch19_.py
from tkinter import *
from random import *

tk = Tk()
canvas = Canvas(tk, width=640, height=480)
canvas.pack()
canvas.create_rectangle(10, 10, 120, 60, fill='red')
canvas.create_rectangle(130, 10, 200, 80, fill='yellow')
canvas.create_rectangle(210, 10, 300, 60, fill='green')

tk.mainloop()

执行结果

由执行结果可以发现，由于画布底色是浅灰色，所以第三个矩形用灰色轮廓，几乎看不到轮廓线，另外也可以用width设置矩形轮廓的宽度。

19-1-4 绘制圆弧createarc()

它的使用方式如下。

python 复制代码

create_arc(x1, y1, x2, y2, extent=angle, style=ARC, options)

(x1, y1)和(x2, y2)分别是圆弧左上角和右下角的坐标，下列是常用的options用法。

(1) dash：建立虚线，与create_line()相同。

(2) dashoffset：与dash一样产生虚线，但是一开始数字是空白的宽度。

(3) extent：如果是绘制圆形extent值是359，如果写成360会使为0°。如果extent介于1 ~ 359，则是绘制这个角度的圆弧。

(4) fill：填充圆弧颜色。

(5) outline：设置圆弧线条颜色。

(6) start：圆弧起点位置。

(7) stipple：绘制位图圆弧。

(8) style：有三种格式------ARC、CHORD、PIESLICE，可参考ch19_9。

(9) width：圆弧线条宽度。

上述style=ARC表示绘制圆弧，如果是要使用options参数填满圆弧则须舍去此参数。此外，options参数可以使用width设置轮廓线条宽度(可参考下列ch19_8第12行)，outline设置轮廓线条颜色(可参考下列ch19_8的第15行)，fill设置填充颜色(可参考下列ch19_8第10行)。目前默认绘制圆弧的起点是右边，也可以用start=0代表。也可以设置start的值更改圆弧的起点，方向是逆时针，可参考ch19_8第13行。

程序实例ch19_8：绘制各种不同的圆和椭圆，以及圆弧和椭圆弧。
