一、引言：从电池到"无限续航"

在物联网（IoT）的数亿节点中，电池更换成本占据了全生命周期成本的30%~50%。对于部署在偏远地区、深海、太空或人体内的传感器，电池更换几乎不可能。能量收集（Energy Harvesting）技术------从环境中捕获光能、热能、振动能等微弱能量------为"永久续航"提供了可能。

然而，能量收集面临三大核心挑战：能量源极不稳定 （光照随昼夜变化、温差随环境波动）、输出电压极低 （热电仅20mV、振动仅0.1V）、功率密度极小（室内光伏仅10μW/cm²）。这要求采集电路具备超低电压启动、最大功率点跟踪（MPPT）和智能储能管理的能力。

本文将系统讲解光伏、热电、振动三种主流能量收集技术的采集电路设计，重点剖析MPPT算法实现和储能管理策略，并提供可直接落地的代码和电路方案。

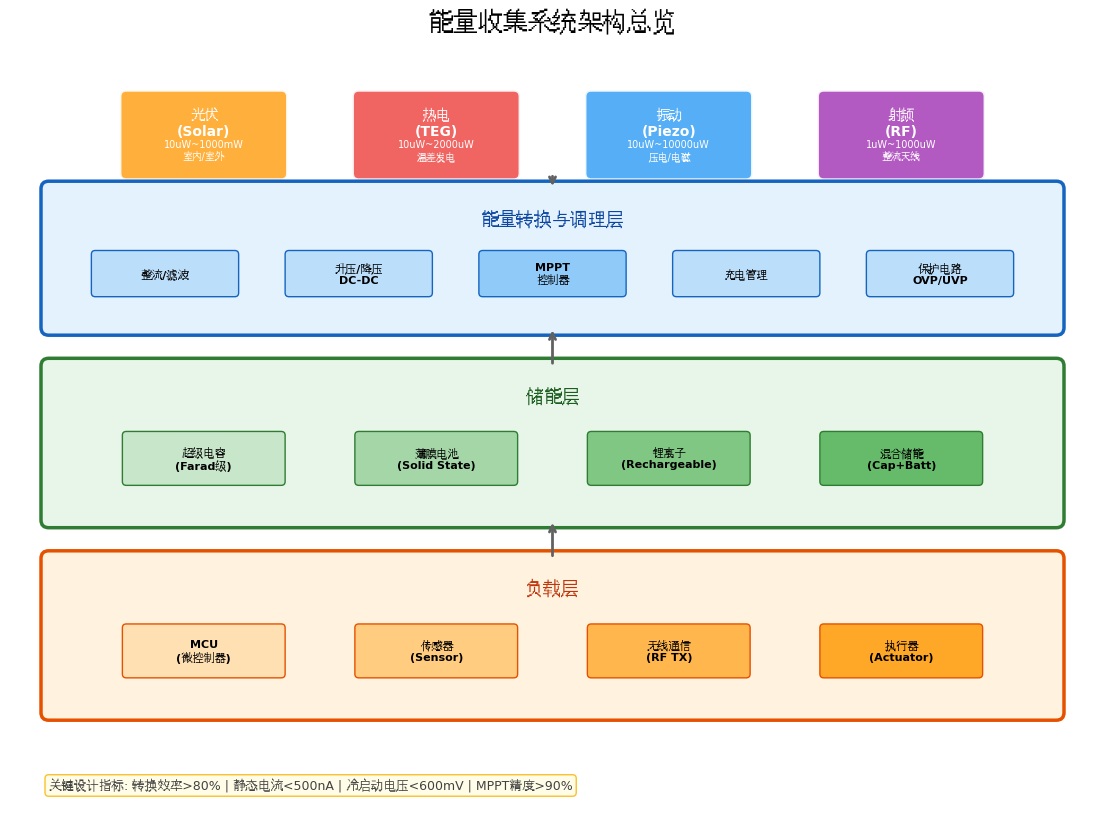

二、能量收集系统架构总览

2.1 系统分层模型

一个完整的能量收集系统包含四个层次：

层次	功能	关键指标
能量源层	光伏/热电/振动/射频	功率密度、输出阻抗、稳定性
转换调理层	整流、升压、MPPT、充电管理	转换效率>80%、静态电流<500nA
储能层	超级电容/薄膜电池/锂电池	循环寿命、自放电率、能量密度
负载层	MCU、传感器、无线模块	功耗剖面、峰值电流、占空比

关键设计约束 ：整个系统的静态电流必须远低于能量收集的平均功率，否则收集的能量将被电路自身消耗殆尽。例如，若收集功率为100μW，而PMIC静态功耗为50μW，则系统效率上限仅为50%。

三、MPPT最大功率点跟踪

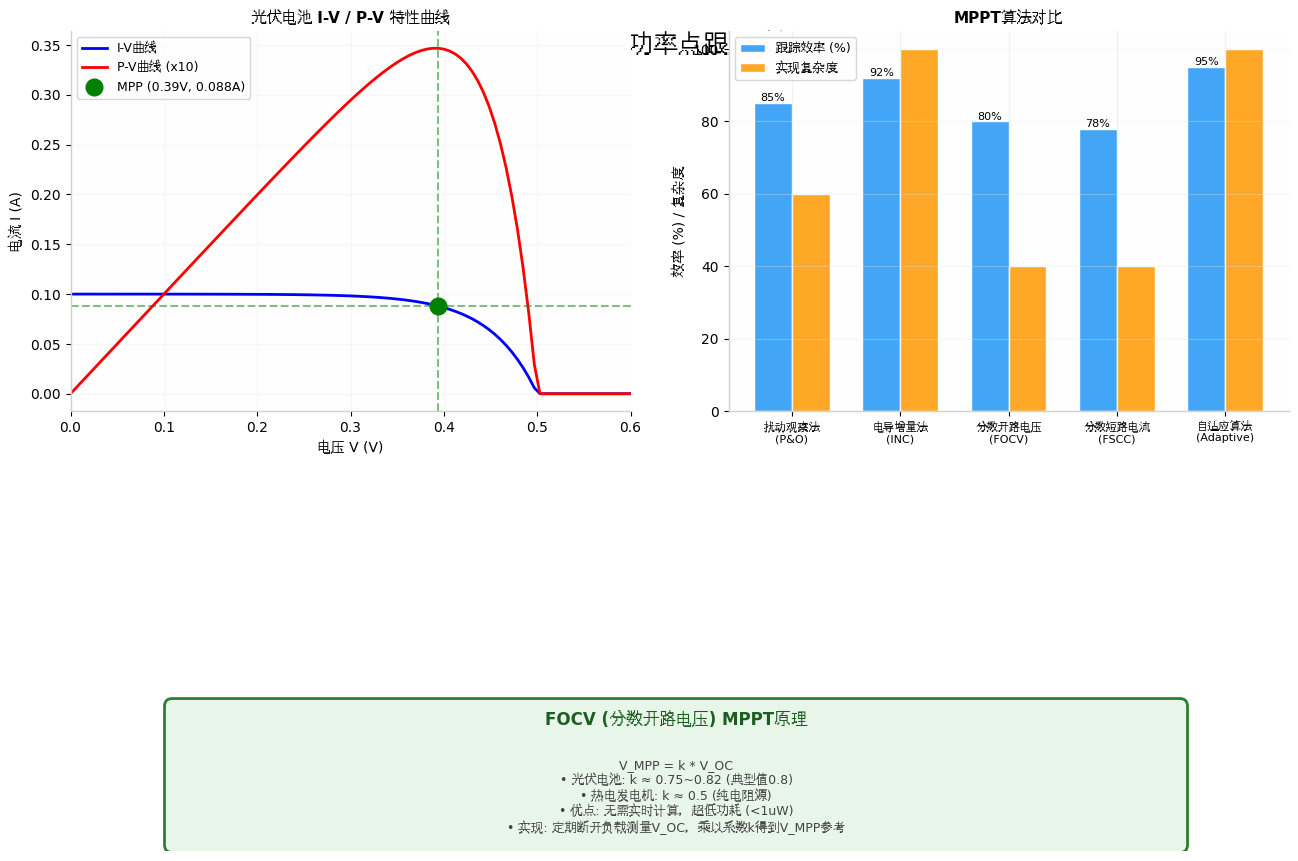

3.1 MPPT算法原理

能量收集源（尤其是光伏电池）的输出特性呈现非线性------存在一个最大功率点（MPP），此时电压和电流的乘积最大：

光伏电池I-V特性：

短路电流 I S C I_{SC} ISC：电压为0时的电流，与光照强度成正比
开路电压 V O C V_{OC} VOC：电流为0时的电压，与温度成反比
最大功率点 P M P = V M P × I M P P_{MP} = V_{MP} \times I_{MP} PMP=VMP×IMP，其中 V M P ≈ 0.75 ∼ 0.82 × V O C V_{MP} \approx 0.75 \sim 0.82 \times V_{OC} VMP≈0.75∼0.82×VOC

3.2 MPPT算法对比

算法	跟踪效率	实现复杂度	静态功耗	适用场景
扰动观察法（P&O）	85%	低	中等	光照变化缓慢
电导增量法（INC）	92%	高	较高	快速变化环境
分数开路电压（FOCV）	80%	极低	<1μW	超低功耗应用
分数短路电流（FSCC）	78%	极低	<1μW	电流源特性
自适应算法	95%	很高	高	多源混合系统

FOCV算法 是能量收集领域的首选------它利用光伏电池的 V M P V_{MP} VMP 与 V O C V_{OC} VOC 近似成比例的特性，通过定期断开负载测量开路电压，再乘以系数k（典型0.8）得到参考电压。这种方法无需乘法运算，功耗极低。

3.3 FOCV算法代码实现

c 复制代码

/**
 * @file mppt_focv.c
 * @brief FOCV MPPT算法实现（适用于超低功耗场景）
 * @version 1.0
 */

#include <stdint.h>
#include <stdbool.h>

/* ========== FOCV配置参数 ========== */
#define FOCV_K_FACTOR_PV      0.80f   // 光伏电池: V_MPP = 0.8 * V_OC
#define FOCV_K_FACTOR_TEG      0.50f   // 热电发电机: V_MPP = 0.5 * V_OC (纯电阻源)
#define FOCV_SAMPLE_INTERVAL_MS 16000   // 每16秒采样一次V_OC
#define FOCV_SETTLE_TIME_MS   256     // 断开负载后等待稳定时间

/* ========== MPPT状态机 ========== */
typedef enum {
    MPPT_STATE_TRACKING,   // 正常跟踪MPP
    MPPT_STATE_SAMPLING,    // 采样V_OC
    MPPT_STATE_SETTLING,   // 等待稳定
} mppt_state_t;
typedef struct {
mppt_state_t state;
uint32_t last_sample_time;
uint32_t settle_start_time;
float v_oc;              // 开路电压 (V)
float v_mpp;             // 最大功率点电压 (V)
float k_factor;          // FOCV系数
float v_in;              // 当前输入电压 (V)
float i_in;              // 当前输入电流 (A)
float p_in;              // 当前输入功率 (W)
uint16_t pwm_duty;       // DC-DC占空比
bool load_disconnected;  // 负载是否断开
} mppt_context_t;
static mppt_context_t g_mppt = {
.state = MPPT_STATE_TRACKING,
.k_factor = FOCV_K_FACTOR_PV,
.pwm_duty = 50,  // 初始占空比50%
};
/**
* @brief 初始化MPPT控制器
*/
void mppt_init(float k_factor)
{
g_mppt.k_factor = k_factor;
g_mppt.state = MPPT_STATE_TRACKING;
g_mppt.last_sample_time = get_tick_ms();
// 配置ADC用于测量V_IN和I_IN
adc_init(ADC_CHANNEL_VIN);
adc_init(ADC_CHANNEL_IIN);
// 配置PWM输出
pwm_init(PWM_FREQ_100KHZ);
pwm_set_duty(g_mppt.pwm_duty);
printf(\"[MPPT] FOCV初始化完成, k=%.2f\\n\", k_factor);
}
/**
* @brief 测量开路电压V_OC
*
* 断开负载，等待稳定后测量输入电压
*/
float mppt_measure_voc(void)
{
// 断开负载（关闭DC-DC转换器）
pwm_disable();
g_mppt.load_disconnected = true;
// 等待输入电压稳定
delay_ms(FOCV_SETTLE_TIME_MS);
// 测量开路电压
float v_oc = adc_read_voltage(ADC_CHANNEL_VIN);
// 重新连接负载
pwm_enable();
g_mppt.load_disconnected = false;
printf(\"[MPPT] V_OC = %.3f V\\n\", v_oc);
return v_oc;
}
/**
* @brief FOCV MPPT主循环
*
* 每16秒执行一次V_OC采样，其余时间跟踪V_MPP
*/
void mppt_task(void)
{
uint32_t now = get_tick_ms();
switch (g_mppt.state) {
case MPPT_STATE_TRACKING:
// 正常跟踪模式：调节PWM使V_IN接近V_MPP
if (now - g_mppt.last_sample_time >= FOCV_SAMPLE_INTERVAL_MS) {
// 到达采样时间，进入采样状态
g_mppt.state = MPPT_STATE_SAMPLING;
g_mppt.settle_start_time = now;
} else {
// 实时调节占空比
mppt_regulate();
}
break;
case MPPT_STATE_SAMPLING:
// 执行V_OC采样
g_mppt.v_oc = mppt_measure_voc();
g_mppt.v_mpp = g_mppt.v_oc * g_mppt.k_factor;
g_mppt.last_sample_time = now;
g_mppt.state = MPPT_STATE_TRACKING;
printf(\"[MPPT] V_MPP = %.3f V (k=%.2f)\\n\", g_mppt.v_mpp, g_mppt.k_factor);
break;
case MPPT_STATE_SETTLING:
// 稳定等待（已合并到SAMPLING中）
break;
}
}
/**
 * @brief 实时调节占空比使V_IN跟踪V_MPP
  */
  void mppt_regulate(void)
  {
  // 读取当前输入电压
  g_mppt.v_in = adc_read_voltage(ADC_CHANNEL_VIN);
// 计算误差
float error = g_mppt.v_mpp - g_mppt.v_in;
// 比例调节（简化PI控制）
float kp = 2.0f;  // 比例系数
int16_t duty_delta = (int16_t)(error * kp);
// 更新占空比（带限幅）
int16_t new_duty = (int16_t)g_mppt.pwm_duty + duty_delta;
if (new_duty < 5) new_duty = 5;    // 最小5%
if (new_duty > 95) new_duty = 95;  // 最大95%
g_mppt.pwm_duty = (uint16_t)new_duty;
pwm_set_duty(g_mppt.pwm_duty);
// 计算当前功率（用于监控）
g_mppt.i_in = adc_read_current(ADC_CHANNEL_IIN);
g_mppt.p_in = g_mppt.v_in * g_mppt.i_in;
}
/**
* @brief 获取当前MPPT状态
*/
void mppt_get_status(mppt_status_t *status)
{
status->v_in = g_mppt.v_in;
status->i_in = g_mppt.i_in;
status->p_in = g_mppt.p_in;
status->v_mpp = g_mppt.v_mpp;
status->efficiency = (g_mppt.v_in * g_mppt.i_in) /
(g_mppt.v_oc * g_mppt.i_in) * 100.0f;
status->pwm_duty = g_mppt.pwm_duty;
}

四、光伏能量收集电路设计

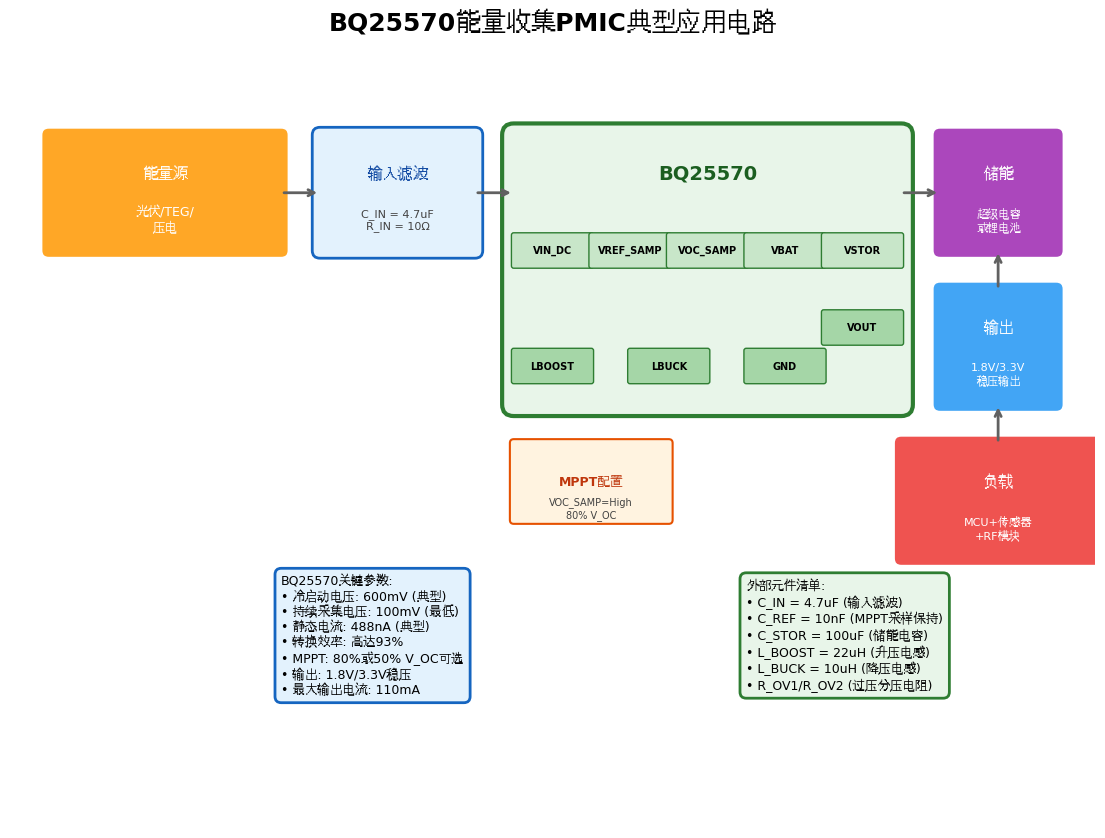

4.1 BQ25570 PMIC应用电路

BQ25570是TI专为能量收集设计的超低功耗PMIC，集成了升压转换器、降压稳压器和MPPT功能：

关键设计参数：

参数	值	说明
冷启动电压	600mV	可从室内光照启动
持续采集电压	100mV	超低输入电压仍可工作
静态电流	488nA	几乎不消耗收集能量
转换效率	高达93%	最大限度利用能量
MPPT配置	80%或50% V_OC	通过VOC_SAMP引脚选择
输出电压	1.8V/3.3V	可编程稳压输出

外部元件选型：

c 复制代码

/**
 * @brief BQ25570外部元件配置
 */
 * #define C_IN_UF         4.7f    // 输入滤波电容
 * #define C_REF_NF        10.0f   // MPPT采样保持电容
 * #define C_STOR_UF       100.0f  // 储能电容
 * #define L_BOOST_UH      22.0f   // 升压电感
 * #define L_BUCK_UH       10.0f   // 降压电感
 * /**
 * @brief 计算过压保护分压电阻
 *
 * VBAT_OV = 1.24V * (1 + R_OV1/R_OV2)
 * 目标: 4.2V (锂电池充电上限)
 */
 void calculate_ovp_resistors(float vbat_ov, uint32_t *r_ov1, uint32_t *r_ov2)
 {
 // 固定R_OV2 = 10MΩ (高阻值降低功耗)
 *r_ov2 = 10000000;
 // R_OV1 = R_OV2 * (VBAT_OV / 1.24V - 1)
 *r_ov1 = (uint32_t)(*r_ov2 * (vbat_ov / 1.24f - 1.0f));
 printf(\"[OVP] R_OV1 = %lu Ω, R_OV2 = %lu Ω\\n\", *r_ov1, *r_ov2);
 printf(\"[OVP] VBAT_OV = %.2f V\\n\", 1.24f * (1.0f + (float)*r_ov1 / (float)*r_ov2));
}

MPPT配置：

VOC_SAMP = High（接VSTOR）：MPPT = 80% V_OC（适用于光伏）
VOC_SAMP = Low（接地）：MPPT = 50% V_OC（适用于热电）

五、热电能量收集（TEG）电路设计

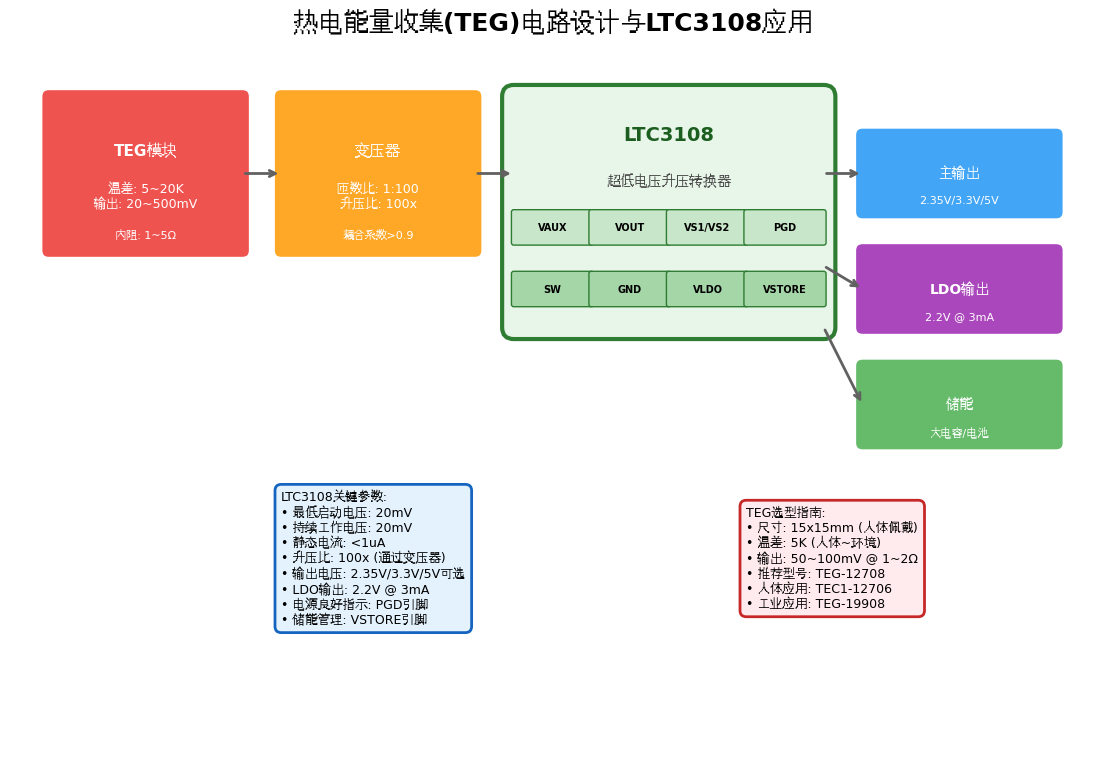

5.1 TEG特性与LTC3108应用

热电发电机（TEG）利用塞贝克效应将温差转换为电能，其输出特性为低电压（20_{500mV）、低内阻（1}5Ω），需要极高的升压比：

LTC3108关键特性：

最低启动电压：20mV（业界最低）
升压比：100倍（通过外部变压器）
输出电压：2.35V/3.3V/5V可选
辅助LDO：2.2V @ 3mA（用于主输出启动前的供电）

变压器设计：

c 复制代码

/**
* @brief TEG变压器参数计算
*/
typedef struct {
uint16_t turns_ratio;      // 匝数比 (1:100)
float primary_inductance;   // 初级电感 (uH)
float saturation_current;   // 饱和电流 (A)
float coupling_coefficient; // 耦合系数
} teg_transformer_t;
// 推荐型号: Coilcraft LPR6235-752SML (1:100)
// 或定制变压器: 初级10匝, 次级1000匝, 铁氧体磁芯

TEG选型指南：

应用场景	温差	推荐型号	输出电压	功率
人体佩戴	5K	TEC1-12706	50~100mV	0.1~0.5mW
工业管道	50K	TEG-19908	500mV~2V	10~50mW
汽车排气	200K	TEG-127240	2~10V	100~500W

六、振动能量收集电路设计

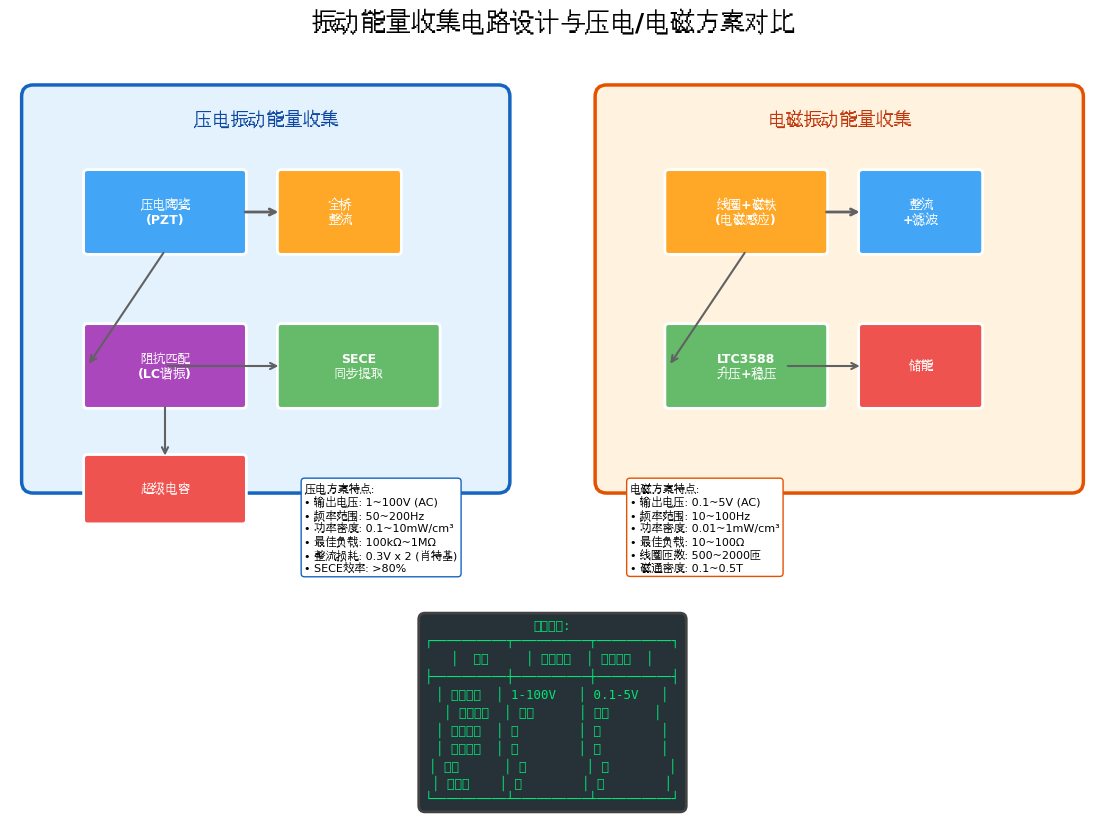

6.1 压电 vs 电磁方案对比

振动能量收集有两种主流技术路线：

压电方案：

输出电压高（1~100V AC），需要全桥整流
阻抗高（100kΩ~1MΩ），整流损耗大（肖特基二极管0.3V×2）
采用SECE（Synchronized Electric Charge Extraction）电路可提升效率至80%以上

电磁方案：

输出电压低（0.1~5V AC），但阻抗低（10~100Ω）
易于阻抗匹配，可使用LTC3588集成方案
线圈匝数500_{2000匝，磁通密度0.1}0.5T

6.2 SECE同步电荷提取电路

SECE是压电能量收集的高效接口电路，通过在位移最大时提取电荷，最大化能量回收：

c 复制代码

/**
 * @file sece_controller.c
 * @brief SECE同步电荷提取控制器
 */
 #include <stdint.h>
 #include <stdbool.h>
 /* ========== SECE配置 ========== */
 #define PIEZO_CAPACITANCE_PF    10000.0f  // 压电电容 10nF
 #define INDUCTOR_UH             1000.0f   // 提取电感 1mH
 #define RECTIFIER_THRESHOLD_V   0.5f      // 整流阈值 0.5V
 /* ========== SECE状态机 ========== */
 typedef enum {
 SECE_STATE_MONITORING,   // 监测压电电压
 SECE_STATE_EXTRACTING,  // 执行电荷提取
 SECE_STATE_RECOVERING,  // 等待电感电流归零
 } sece_state_t;
 typedef struct {
 sece_state_t state;
 float v_piezo;           // 压电电压
 float v_rect;            // 整流后电压
 float energy_extracted;  // 提取能量 (uJ)
 uint32_t extraction_count;
  bool switch_closed;      // 提取开关状态
  } sece_context_t;
  static sece_context_t g_sece = {0};
  /**
  * @brief SECE主控制循环
  *
  * 当压电电压达到峰值时，闭合开关将电荷转移到电感
  * 当电感电流归零时，断开开关
  */
  void sece_task(void)
  {
  // 读取压电电压（通过峰值检测电路或ADC）
  g_sece.v_piezo = adc_read_voltage(ADC_CHANNEL_PIEZO);
  switch (g_sece.state) {
  case SECE_STATE_MONITORING:
  // 检测电压峰值（通过比较器或微分）
  if (is_peak_detected() && g_sece.v_piezo > RECTIFIER_THRESHOLD_V) {
  // 达到峰值，开始提取
  sece_start_extraction();
  g_sece.state = SECE_STATE_EXTRACTING;
  }
  break;
  case SECE_STATE_EXTRACTING:
  // 等待电感电流达到最大值（半个LC周期）
  // T_extract = π * sqrt(L * C_piezo)
  delay_us((uint32_t)(3.14159f * sqrtf(INDUCTOR_UH * 1e-6f * PIEZO_CAPACITANCE_PF * 1e-12f) * 1e6f));
  // 断开开关，电感能量释放到储能电容
  sece_stop_extraction();
  g_sece.state = SECE_STATE_RECOVERING;
  break;
  case SECE_STATE_RECOVERING:
  // 等待电感电流归零（通过零电流检测）
  if (is_inductor_current_zero()) {
  g_sece.extraction_count++;
  g_sece.state = SECE_STATE_MONITORING;
  }
  break;
  }
  }
  /**
  * @brief 计算SECE提取能量
  *
  * E_extracted = 0.5 * C_piezo * (V_peak^2 - V_rect^2)
  */
  float sece_calculate_energy(float v_peak, float v_rect)
  {
  return 0.5f * PIEZO_CAPACITANCE_PF * 1e-12f *
  (v_peak * v_peak - v_rect * v_rect);
  }
  /**
  * @brief 提取效率计算
  *
  * 标准整流: E = 0.5 * C * V_peak^2 - 0.5 * C * (2*V_diode)^2
  * SECE: E = 0.5 * C * V_peak^2 * (1 - k^2) 其中k为反转系数
  */
  float sece_efficiency_vs_standard(float v_peak)
  {
  float v_diode = 0.3f;  // 肖特基二极管压降
  float e_standard = 0.5f * PIEZO_CAPACITANCE_PF * 1e-12f *
  (v_peak * v_peak - 4 * v_diode * v_diode);
  float e_sece = 0.5f * PIEZO_CAPACITANCE_PF * 1e-12f *
  v_peak * v_peak * 0.8f;  // 80%提取效率
  return e_sece / e_standard;
  }

七、混合储能管理策略

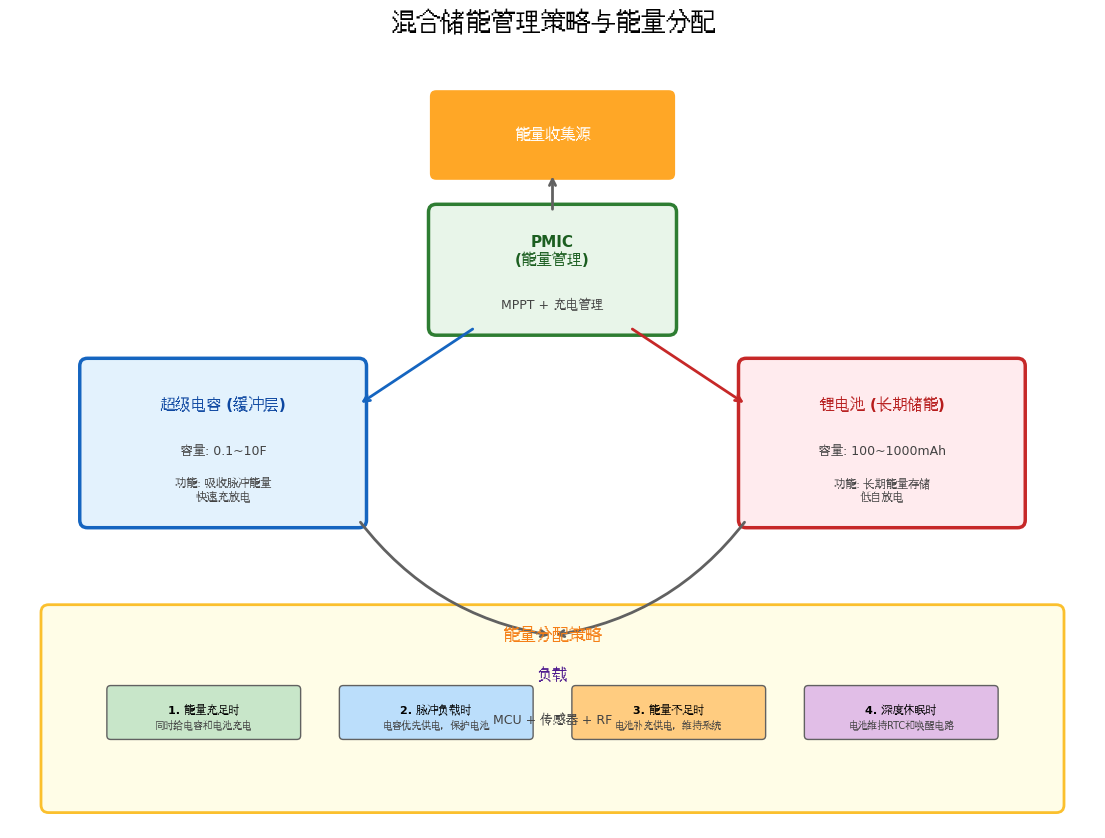

7.1 超级电容+锂电池混合储能

单一储能介质无法满足能量收集的所有需求------超级电容适合快速充放电但自放电快，锂电池适合长期存储但循环寿命有限。混合储能是最佳方案：

能量分配策略：

场景	策略	实现方式
能量充足时	同时给电容和电池充电	PMIC双路输出
脉冲负载时	电容优先供电，保护电池	二极管或开关选择
能量不足时	电池补充供电，维持系统	低压差稳压器
深度休眠时	电池维持RTC和唤醒电路	专用低功耗LDO

7.2 储能管理代码实现

c 复制代码

/**
* @file hybrid_storage_mgmt.c
* * @brief 混合储能管理系统
* */
 #include <stdint.h>
 #include <stdbool.h>
/* ========== 储能阈值 ========== */
#define CAP_FULL_VOLTAGE_V      4.8f    // 超级电容满电压
#define CAP_EMPTY_VOLTAGE_V     2.0f    // 超级电容空电压
#define BATT_FULL_VOLTAGE_V     4.2f    // 锂电池满电压
#define BATT_EMPTY_VOLTAGE_V    3.0f    // 锂电池空电压 (保护点)
#define BATT_LOW_VOLTAGE_V      3.3f    // 锂电池低电压告警
/* ========== 储能状态 ========== */
typedef struct {
float v_cap;             // 超级电容电压
float v_batt;            // 锂电池电压
float i_charge_cap;      // 电容充电电流
float i_charge_batt;     // 电池充电电流
float i_load;            // 负载电流
uint8_t soc_cap;         // 电容SOC (%)
uint8_t soc_batt;        // 电池SOC (%)
bool cap_priority;       // 电容优先模式
bool batt_active;        // 电池是否供电
} storage_status_t;
static storage_status_t g_storage = {0};
/**
* @brief 初始化混合储能系统
* */
void storage_init(void)
{
// 配置ADC通道
adc_init(ADC_CHANNEL_V_CAP);
adc_init(ADC_CHANNEL_V_BATT);
adc_init(ADC_CHANNEL_I_CHARGE);
adc_init(ADC_CHANNEL_I_LOAD);
// 初始化充电开关
gpio_init(CHARGE_CAP_EN, GPIO_OUTPUT);
gpio_init(CHARGE_BATT_EN, GPIO_OUTPUT);
gpio_init(BATT_DISCHARGE_EN, GPIO_OUTPUT);
// 初始状态：电容优先充电
g_storage.cap_priority = true;
gpio_write(CHARGE_CAP_EN, HIGH);
gpio_write(CHARGE_BATT_EN, LOW);
printf(\"[STORAGE] 混合储能系统初始化完成\\n\");
}
/**
* @brief 储能管理主循环
* *
* * 根据能量状态和负载需求动态分配能量
*  */
 void storage_task(void)
{
// 读取所有电压电流
g_storage.v_cap = adc_read_voltage(ADC_CHANNEL_V_CAP);
g_storage.v_batt = adc_read_voltage(ADC_CHANNEL_V_BATT);
g_storage.i_load = adc_read_current(ADC_CHANNEL_I_LOAD);
 // 计算SOC
g_storage.soc_cap = (uint8_t)((g_storage.v_cap - CAP_EMPTY_VOLTAGE_V) /
              (CAP_FULL_VOLTAGE_V - CAP_EMPTY_VOLTAGE_V) * 100);
g_storage.soc_batt = (uint8_t)((g_storage.v_batt - BATT_EMPTY_VOLTAGE_V) /
                   (BATT_FULL_VOLTAGE_V - BATT_EMPTY_VOLTAGE_V) * 100);
// 能量分配策略
if (g_storage.v_cap > 3.5f) {
// 电容电压充足：电容优先供电，同时给电池涓流充电
g_storage.cap_priority = true;
g_storage.batt_active = false;
gpio_write(BATT_DISCHARGE_EN, LOW);
if (g_storage.v_batt < BATT_FULL_VOLTAGE_V &&
g_storage.v_cap > CAP_FULL_VOLTAGE_V * 0.8f) {
// 电容充足时给电池充电
gpio_write(CHARGE_BATT_EN, HIGH);
gpio_write(CHARGE_CAP_EN, LOW);
} else {
gpio_write(CHARGE_BATT_EN, LOW);
gpio_write(CHARGE_CAP_EN, HIGH);
}
} else if (g_storage.v_cap > CAP_EMPTY_VOLTAGE_V) {
// 电容电压中等：电容供电，停止充电
g_storage.cap_priority = true;
g_storage.batt_active = false;
gpio_write(CHARGE_CAP_EN, HIGH);
gpio_write(CHARGE_BATT_EN, LOW);
gpio_write(BATT_DISCHARGE_EN, LOW);
} else {
// 电容电压低：切换到电池供电
g_storage.cap_priority = false;
g_storage.batt_active = true;
gpio_write(CHARGE_CAP_EN, HIGH);  // 继续给电容充电
gpio_write(BATT_DISCHARGE_EN, HIGH);
if (g_storage.v_batt < BATT_LOW_VOLTAGE_V) {
// 电池也低，进入紧急模式
enter_emergency_mode();
}
}
// 负载电流分配
if (g_storage.cap_priority) {
// 电容供电：适合脉冲负载
if (g_storage.i_load > 50) {  // 高脉冲电流 (>50mA)
printf(\"[STORAGE] 电容提供脉冲电流: %.1f mA\\n\", g_storage.i_load);
}
} else {
// 电池供电：限制峰值电流保护电池
if (g_storage.i_load > 100) {
printf(\"[WARN] 电池供电时负载过高: %.1f mA\\n\", g_storage.i_load);
// 可启用负载 shedding
}
}
}
/**
* @brief 紧急模式：最小化功耗
* */
void enter_emergency_mode(void)
{
printf(\"[EMERGENCY] 进入紧急模式!\\n\");
// 关闭所有非必要外设
peripheral_shutdown_all();
// 降低系统时钟到最低
clock_set_frequency(100000);  // 100kHz
// 仅保留RTC和唤醒中断
// 等待能量恢复
enter_stop_mode(PWR_MODE_STOP2);\n}

八、完整系统代码框架

c 复制代码

/**
* @file energy_harvesting_system.c
* @brief 完整能量收集系统主框架
*/
#include <stdio.h>
#include <stdint.h>
/* ========== 系统配置 ========== */
#define SYSTEM_VERSION      \"2.0.0\"
#define WAKEUP_INTERVAL_MS  60000   // 60秒唤醒周期
/* ========== 主循环 ========== */
int main(void)
{
// 初始化硬件
hal_init();
// 初始化能量收集子系统
mppt_init(FOCV_K_FACTOR_PV);  // 根据能量源选择k因子
storage_init();
printf(\"[SYS] 能量收集系统 v%s 启动\\n\", SYSTEM_VERSION);
while (1) {
// 1. MPPT任务（每16秒执行一次采样）
mppt_task();
// 2. 储能管理任务
storage_task();
// 3. 应用任务（传感器采集、通信等）
if (is_wakeup_event()) {
application_task();
}
// 4. 进入低功耗模式
enter_low_power_mode();
}
return 0;
}
/**
* @brief 应用层任务
* */
void application_task(void)
{
// 检查储能是否足够
if (g_storage.soc_cap < 20 && g_storage.soc_batt < 20) {
printf(\"[APP] 能量不足，跳过本次任务\\n\");
return;
}
// 传感器采集
sensor_read_all();
// 数据处理
process_data();
// 无线通信（仅在能量充足时）
if (g_storage.soc_cap > 50 || g_storage.soc_batt > 30) {
 radio_transmit();
 } else {
 // 缓存数据，等待能量恢复
 cache_data();
 }
 }

九、总结

能量收集技术正在从实验室走向大规模商用，其核心在于高效的能量采集 、精准的MPPT跟踪 和智能的储能管理。本文系统性地讲解了：

技术领域	关键方案	核心指标
光伏收集	BQ25570 + FOCV MPPT	冷启动600mV，效率93%
热电收集	LTC3108 + 变压器	启动20mV，升压100倍
振动收集	SECE / LTC3588	效率80%，阻抗匹配
储能管理	超级电容 + 锂电池	缓冲+长期，智能分配

对于嵌入式开发者而言，能量收集不是简单的"替代电池"，而是需要重新设计整个系统的能量流架构------从被动消耗转向主动管理，让每一微焦耳的能量都发挥最大价值。

转载自：https://blog.csdn.net/u014727709/article/details/162557501

欢迎 👍点赞✍评论⭐收藏，欢迎指正
