USB-C充电方案：过压保护 + IP2312/IP2305充电IC
前端OVP保护 + 后级充电管理 完整设计参考
一、方案概述
在USB-C充电系统设计中，前端过压保护（OVP）是保护后级充电IC和电池安全的第一道防线。本文介绍两套基于PW2609A过压保护芯片的完整USB-C充电方案：
• 方案一：PW2609A + IP2312 ------ 单节电池降buck充电方案，支持大电流快充
• 方案二：PW2609A + IP2305 ------ 双节电池线性充电方案，简洁低成本
两套方案均采用PW2609A作为USB-C输入端的前端OVP保护，当输入电压超过6.1V（默认阈值）时，50ns内快速切断电源通路，保护后级充电IC及电池不受损坏。

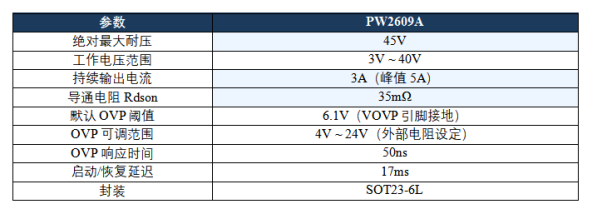

二、前端OVP保护：PW2609A核心参数
PW2609A是平芯微半导体推出的高耐压、大电流、超低内阻过压保护芯片。在上述两套方案中，PW2609A作为U1放置在USB-C连接器与后级充电IC之间，实现对VBUS电压的实时监测和过压切断。
在本方案中，PW2609A的VOVP引脚（Pin 1）直接接地，使用内部默认6.1V过压保护阈值，精确匹配5V USB输入的保护需求。EN引脚（Pin 2）通过X标记悬空（内部下拉为低电平），芯片常开工作。CIN和COUT均为1μF/35V陶瓷电容。

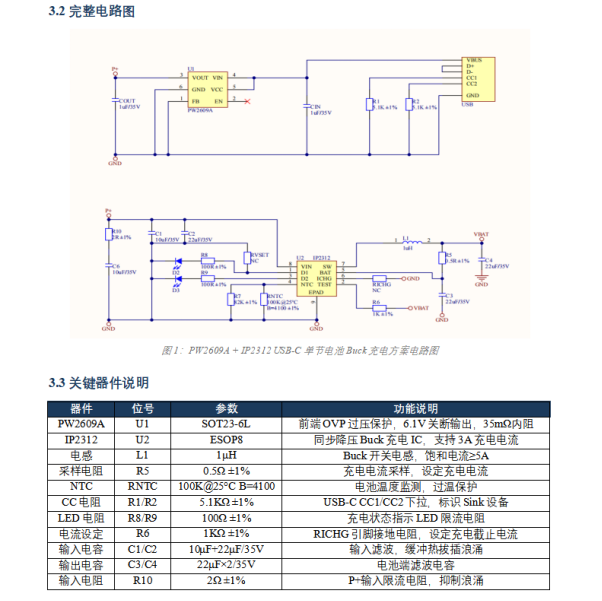

三、方案一：PW2609A + IP2312 单节电池Buck充电方案
3.1 方案特点
• 拓扑结构：USB-C输入 → PW2609A（OVP保护）→ IP2312（同步降压Buck充电）→ 单节锂电池
• 充电方式：同步降压开关充电，效率高、发热低
• 充电电流：由R5（0.5Ω）采样电阻和RICHG引脚设定
• 温度监控：外接NTC热敏电阻（100K@25°C，B=4100）实时监测电池温度
• USB-C兼容：CC1/CC2各接5.1KΩ下拉电阻，标识为Sink设备
3.4 IP2312芯片简介
IP2312是英集芯（Injoinic）推出的单节锂电池同步降压开关充电芯片，支持最大3A充电电流，内置同步整流MOSFET，充电效率高达92%以上。支持恒流/恒压（CC/CV）充电模式，内置DPM输入电压动态管理功能，防止输入电压跌落。配合PW2609A的前端OVP保护，实现从输入到电池的完整安全保护链路。
工作流程：
- USB-C插入 → VBUS 5V电压通过PW2609A的VIN(Pin4)/VCC(Pin5)进入芯片
- PW2609A检测到VIN<6.1V，内部MOSFET导通，VOUT(Pin3)输出≈VIN
- VOUT电压进入IP2312的VIN引脚，启动Buck降压充电
- IP2312通过电感L1(1μH)和采样电阻R5(0.5Ω)实现对电池的CC/CV充电
- 如适配器故障输出>6.1V → PW2609A在50ns内切断，保护IP2312和电池

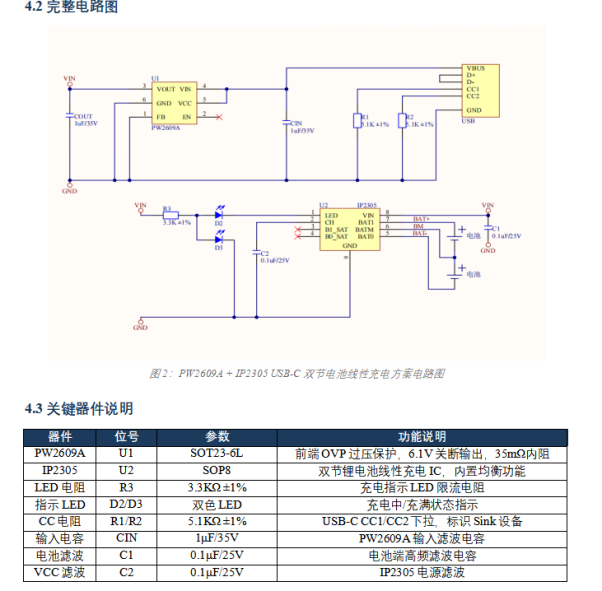

四、方案二：PW2609A + IP2305 双节电池线性充电方案
4.1 方案特点
• 拓扑结构：USB-C输入 → PW2609A（OVP保护）→ IP2305（线性充电）→ 双节串联锂电池
• 充电方式：线性充电，无需电感，外围极简
• 电池配置：双节串联锂电池（BAT+、BM、BAT-三端接口）
• 状态指示：LED引脚、CH引脚、B1_SAT/B0_SAT电池状态输出
• 成本优势：无电感、无采样电阻，BOM成本极低
4.4 IP2305芯片简介
IP2305是英集芯（Injoinic）推出的双节串联锂电池线性充电管理IC。内置均衡充电功能，自动检测并平衡两节电池电压差异，确保双节电池充电一致。充电截止电压8.4V（4.2V×2节），带有B1_SAT/B0_SAT各节电池充满指示输出。由于采用线性充电拓扑，无需外部电感，电路极为简洁，特别适合小容量双节电池应用。
工作流程： - USB-C插入 → VBUS 5V电压经PW2609A保护后输出至VIN
- VIN进入IP2305的VIN引脚(Pin 8)，启动线性充电
- IP2305对双节串联电池（BAT+/BM/BAT-）进行均衡充电
- 充电中LED亮起，充满后B1_SAT/B0_SAT输出状态
- 如适配器过压>6.1V → PW2609A立即切断，保护双节电池安全

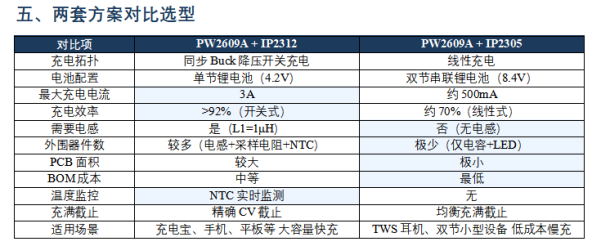

六、PW2609A在充电方案中的核心价值 - 50ns极速保护，比充电IC自带OVP快100倍
大多数充电IC内置的OVP功能响应时间在微秒级（5~50μs），而PW2609A的OVP响应仅50ns，快了约100倍。在USB热拔插产生的纳秒级电压尖峰面前，只有专用OVP芯片才能提供有效保护。 - 35mΩ超低内阻，不影响充电效率
PW2609A在3A充电电流下的压降仅为35mΩ×3A=105mV，功耗仅0.035×9=0.315W，几乎不影响系统整体充电效率，且不需要额外散热设计。 - 45V耐压，覆盖所有USB PD电压等级
即使适配器PD协议通信错误导致输出20V、甚至更高异常电压，PW2609A的45V耐压可以完全承受并可靠关断，不会因过压击穿而失效。 - 6.1V默认阈值，5V USB应用零设置
对于标准5V USB充电应用，VOVP引脚直接接地即可使用6.1V默认保护阈值，无需任何外部设定电阻，进一步简化BOM。如需支持9V/12V PD快充，可通过R1/R2电阻调高OVP阈值。 - 软启动防浮涌 + 过温自恢复
上电时内部软启动防止电容充电浮涌电流冲击USB接口。芯片结温超过150°C时自动关断，冷却后自动恢复，系统安全可靠。
七、USB-C接口设计说明
两套方案的USB-C接口设计相同：
• CC1和CC2引脚各通过5.1KΩ±1%电阻下拉到GND，符合USB-C规范中Sink设备的要求
• VBUS直接连接到PW2609A的VIN引脚，作为充电电源输入
• D+/D-数据线可根据实际需要连接（此方案中未使用）
• GND引脚连接至系统公共地
这种配置使得任何支持USB-C的Source设备（充电器/电脑等）均可为本设备提供默认5V电源。
八、设计注意事项 - PW2609A布局
• CIN(1μF/35V)紧贴VIN引脚放置，缩短输入环路
• COUT(1μF/35V)紧贴VOUT引脚放置
• VIN到VOUT的大电流走线尽量短粗（≥0.5mm宽度）
• VOVP引脚接地走线应远离大电流路径 - IP2312布局（方案一）
• 电感L1应尽量靠近IC的SW引脚，缩短开关环路
• 采样电阻R5紧贴IC的ICHG引脚，减小采样误差
• 输入电容C1+C2紧贴VIN引脚，抑制输入纹波
• NTC热敏电阻应紧贴电池放置，确保温度采样准确 - IP2305布局（方案二）
• 由于是线性充电，IC本体发热较大，应确保良好散热
• 电池连接线（BAT+/BM/BAT-）应尽量短粗，减小压降
• GND pad（如有）应良好的接至地铜皮 - 通用建议
• 所有电容推荐使用X5R/X7R陶瓷电容（MLCC），避免使用电解电容
• CC电阻5.1KΩ必须使用±1%精度，确保Source设备正确识别
• USB-C连接器的GND引脚应多点接地，减小接地阻抗
九、应用场景
方案一（PW2609A + IP2312）适用：
• 移动电源/充电宝：单节大容量锂电池，需要3A快速充电
• 蓝牙音箱：单节锂电池供电，需要2A以上充电电流
• 智能穿戴设备：智能手表、VR眼镜等单节电池产品
• 小型无人机/电动工具：单节大容量快充需求
方案二（PW2609A + IP2305）适用：
• TWS蓝牙耳机充电仓：双节小电池，低电流充电
• 双节电池手电筒：简单充电需求，成本敏感
• 小型双节电池设备：电子烟、小风扇等
• 儿童玩具/LED灯具：双节串联电池充电，成本优先
