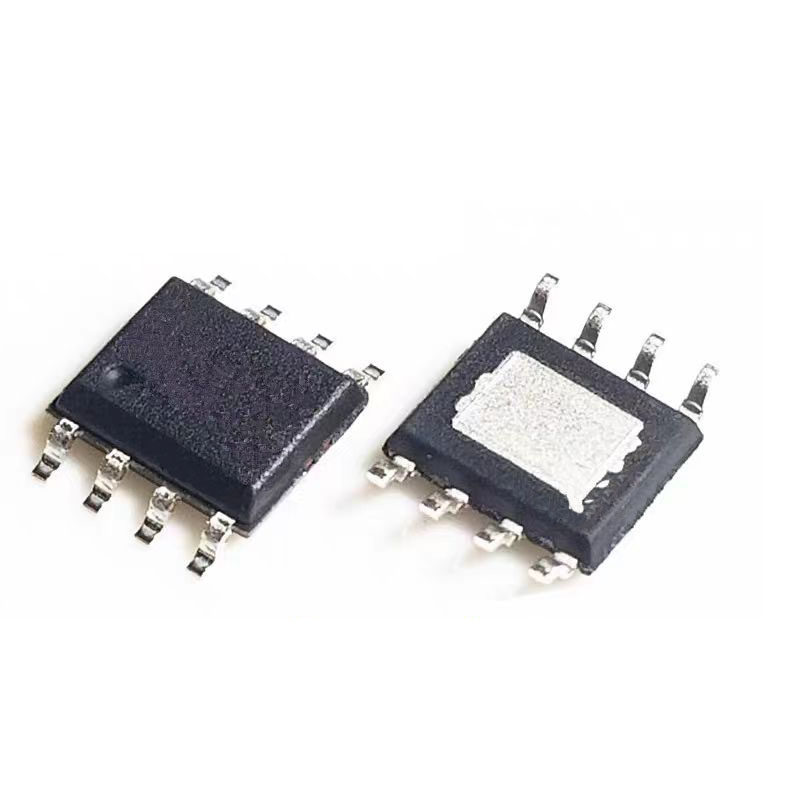

英集芯IP2070L_02S是一款应用于快充适配器、路由器、交换机电源等设备的复合功率管AC/DC反激式控制芯片。集成750V高压复合MOSFET，无需外置开关管。集成高压启动电路、原边电流采样、自供电模块。变压器仅需双绕组，省去独立VCC辅助绕组，简化变压器设计。开关频率固定70kHz，内置频率抖频，改善EMI辐射，适合15~24W电源设计。轻载自动Burst间歇模式，空载待机功耗＜75mW。芯片待机静态电流低至140μA。SOP8 贴片封装，小体积，适配超薄充电器 PCB。
一、核心定位：专为15~24W场景量身打造的集成化电源芯片

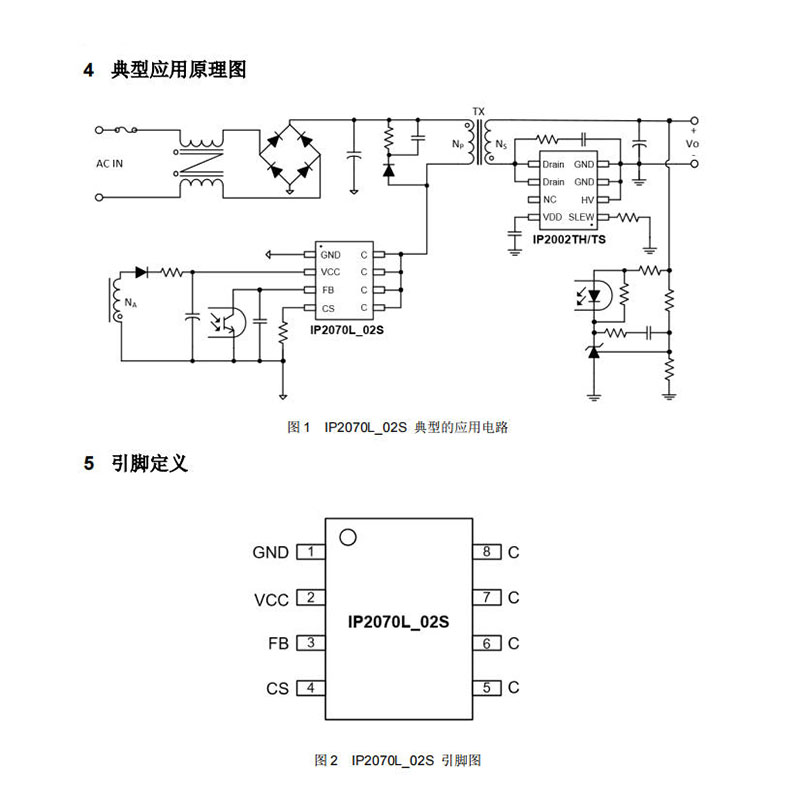

IP2070L_02S是一款面向中小功率电源市场的合封功率管反激控制芯片，采用成熟的SOP8表面贴装封装，无需外置高压开关管，仅需很少的外围元件即可完成完整的反激电源系统搭建。它支持90~264V全范围交流输入，覆盖全球主流电网电压，输出功率可达24W，能够适配手机平板快充、网通设备、智能家居等多个领域的电源需求。

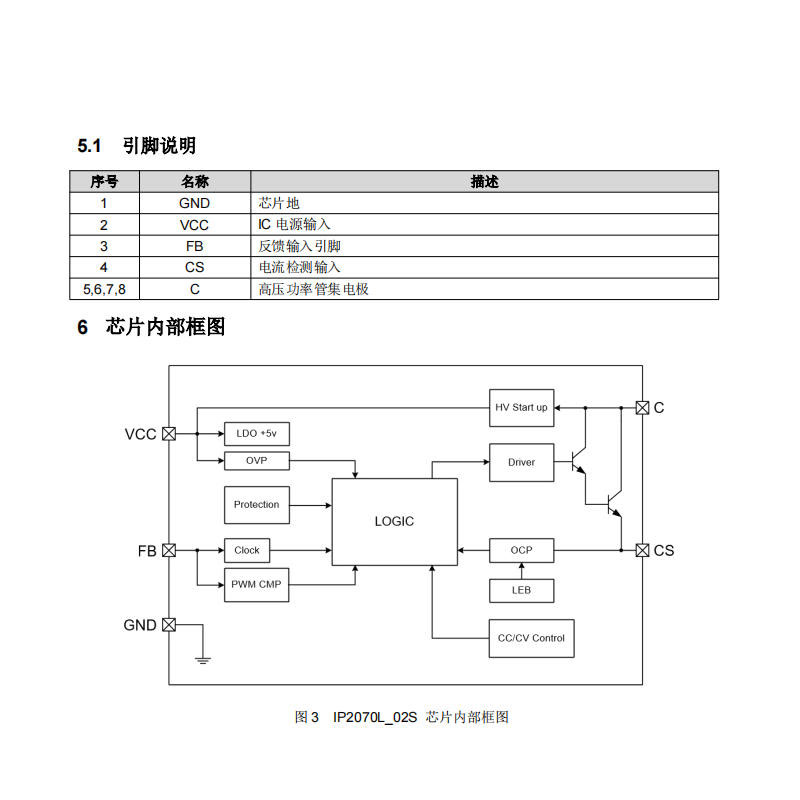

不同于传统的"控制器+外置MOSFET"分离方案，IP2070L_02S将高压功率器件、启动电路、自供电模块、电流采样单元全部集成在单颗芯片内部，甚至支持变压器仅使用双绕组设计，显著简化了电源系统的整体架构，让紧凑型电源产品的设计门槛明显降低。
二、核心技术特性：高集成与高性能的深度融合
1、内置750V高压复合功率管，简化外围设计
IP2070L_02S的核心优势在于内置了耐压高达750V的高压复合功率MOSFET，省去了传统方案中必须的外置功率管、额外驱动电路以及部分辅助元件。这一设计不仅直接减少了BOM清单中的元件数量，降低了物料采购与焊接成本，更让PCB的布局布线难度明显下降，可实现PCB面积相比传统方案缩小约30%，特别适合追求小型化的快充充电器与紧凑型适配器产品。
同时，芯片将启动电路、自供电电路与电流采样功能全部集成，无需额外的VCC供电外围与外部电流采样电阻，进一步减少了系统的元件数量，提升了整体电源转换效率。
2、70kHz固定开关频率+抖频技术，兼顾效率与EMI表现
芯片采用70kHz的固定开关频率，在电源转换效率与磁性元件体积之间实现了良好的平衡，既避免了过高开关频率带来的开关损耗增加，也不会因频率过低导致变压器等磁性元件体积过大，很好地适配了15~24W功率段的电源设计需求。
此外，IP2070L_02S内置的抖频技术，通过对开关频率进行小幅动态调制，能够有效分散电磁辐射的能量峰值，降低电源系统的EMI辐射干扰。这一特性使得产品可以顺利通过FCC、CE等国际电磁兼容认证，有助于减少对复杂滤波电路的需求，既节省了滤波元件的物料成本，也缩短了产品的EMI调试周期，帮助产品更快上市。
3、Burst模式实现低待机功耗，满足全球能效标准
在轻载与待机状态下，IP2070L_02S会自动进入Burst间歇工作模式，通过暂停部分开关周期来降低开关损耗，最终实现低于75mW的系统待机功耗。这一表现优于常规电源芯片的待机水平，满足DoE VI、CoC Tier2、能源之星等全球主流的高能效法规要求，帮助终端产品顺利通过各国的能效认证，在市场竞争中获得能效优势。
4、5~40V宽VCC范围，适配多样化辅助绕组设计
芯片支持5~40V的宽VCC工作电压范围，能够适配不同设计方案下的辅助绕组输出电压，有效避免了因VCC电压波动导致的芯片启动异常、工作不稳定等问题，提升了系统设计的通用性与容错空间，工程师可以减少反复调整辅助绕组参数的工作量，即可完成稳定设计。
5、全方位保护机制，保障长期运行可靠性
IP2070L_02S内置了完善的保护功能，覆盖电源运行的全场景异常状态：
软启动功能可以有效抑制上电瞬间的浪涌电流，避免元件上电冲击损坏；
逐周期峰值电流限制能够在每个开关周期实时限制电流峰值，防止功率管过流损坏；
恒功率保护功能在输入电压波动时维持输出功率恒定，保障负载端的稳定运行；
前沿消隐(LEB)功能屏蔽开关瞬间的电流尖峰，避免误触发电流保护；
两段式过温保护(OTP)可以在温度异常时先做降功率处理，极端高温下再触发全面保护，兼顾产品体验与安全性；
此外还集成了CS脚开路保护、VCC欠压/过压保护、输出短路/欠压保护等多重防护，全方位保障电源系统的长期稳定运行，有效延长终端产品的使用寿命。
三、典型应用场景：覆盖多元中小功率电源领域
凭借上述性能表现，IP2070L_02S可以广泛应用于多个电源领域：

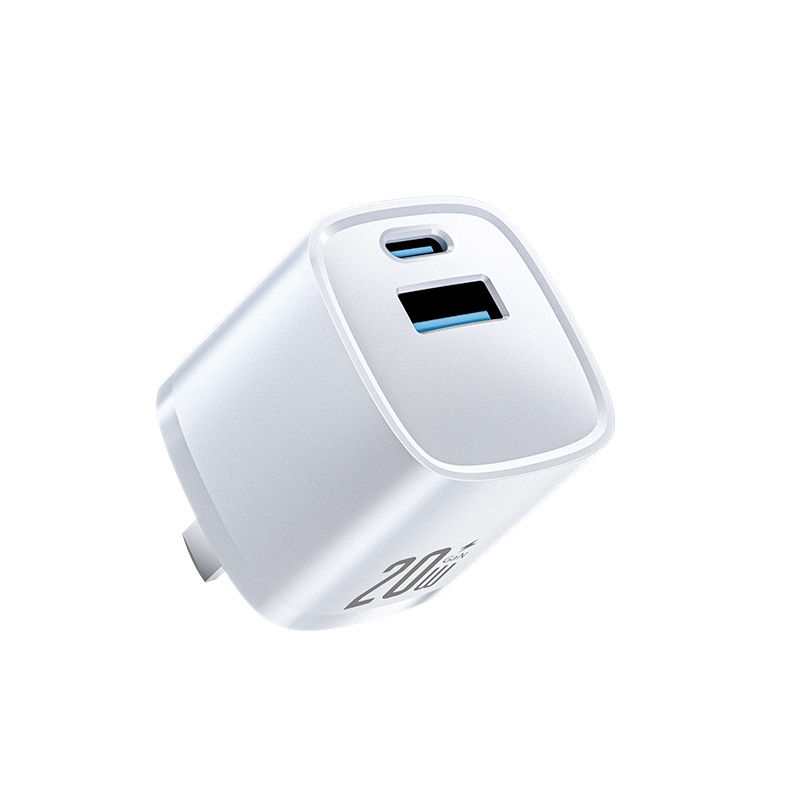

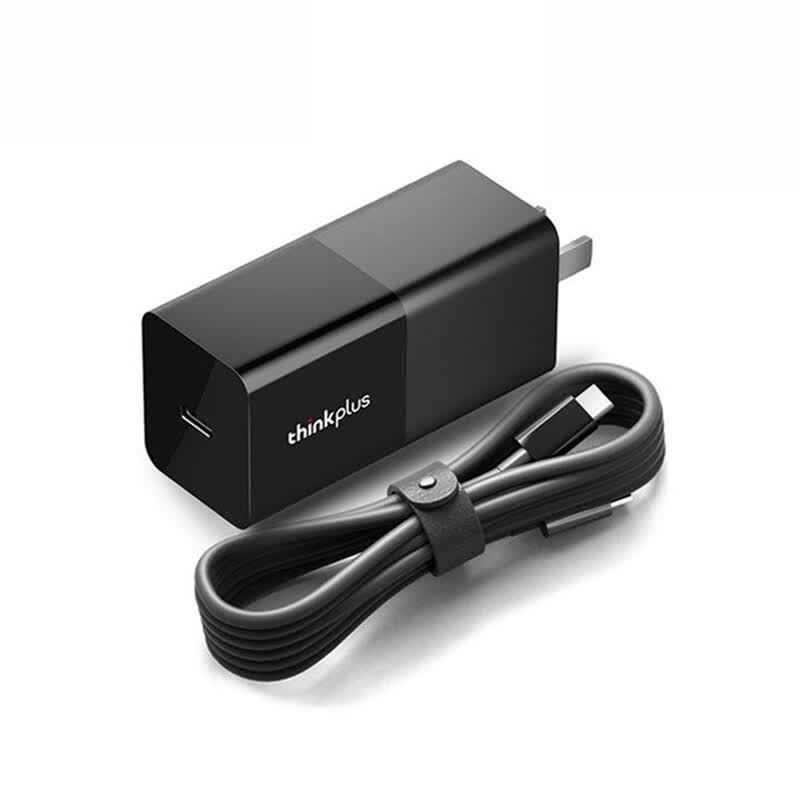

手机平板快充充电器：适配18W PD/QC快充适配器设计，高集成度特性让充电器可以做到更小的体积，满足用户对迷你快充头的需求，同时低待机功耗与良好的EMI表现帮助产品快速通过国内外认证。
网通设备适配器：适用于15~24W功率段的路由器、交换机电源，宽VCC范围与高可靠性设计能够适配网通设备长时间不间断运行的需求，低待机功耗也符合运营商对网通设备的能效要求。
智能家居与IoT设备电源：为智能音箱、智能摄像头、家居传感器等设备提供稳定的电源支持，小体积、低BOM成本的特性契合IoT设备的规模化量产需求。
工业辅助小功率电源：完善的保护机制与宽温工作能力，让芯片可以在工业环境下稳定运行，为工业控制板、传感器模块等提供可靠的辅助供电。
四、设计价值：为电源开发降本增效
对于电源产品开发者而言，IP2070L_02S带来的价值是多维度的： 在设计层面，高集成度显著降低了电路设计复杂度，工程师可以减少调试外置MOSFET驱动参数的时间，新手工程师也可以快速完成方案开发，明显缩短研发周期。 在成本层面，外围元件数量的减少直接降低了BOM物料成本，更小的PCB面积也可以采用更薄的PCB板材，进一步压缩制造成本，提升产品的价格竞争力。 在量产层面，SOP8封装的芯片适配常规SMT焊接工艺，便于大规模量产，完善的保护机制也降低了产品在生产与使用过程中的不良率，减少售后维护成本。

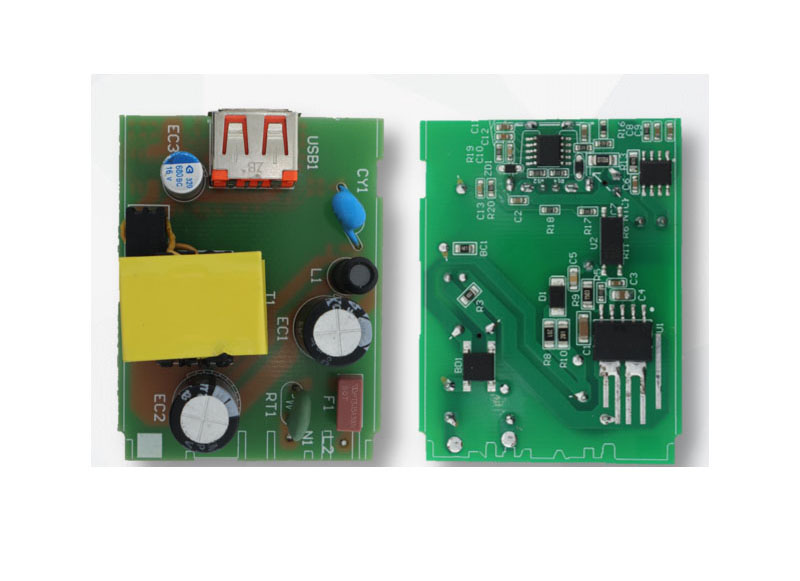

从实际的落地案例来看，在一款15W QC快充适配器的设计中，采用IP2070L_02S替代传统分离方案后，PCB面积缩小了30%，EMI测试顺利通过且未额外增加滤波元件，最终成品的待机功耗仅为65mW，满足能源之星2.0的标准要求，体现了这款芯片在效能与成本上的双重优势。
五、总结
英集芯IP2070L_02S以高集成度的设计思路，将750V高压功率管与完整的反激控制功能合二为一，为15~24W功率段的电源产品提供了一套"简化设计、降低成本、提升能效、保障可靠"的解决方案。在当下电子设备不断向小型化、高能效方向发展的趋势下，这款芯片是快充适配器、网通电源、IoT设备电源等领域开发者高性价比的选择，能够帮助终端产品在激烈的市场竞争中快速建立优势。
