一、活性位点控制
1.1 什么是活性位点？

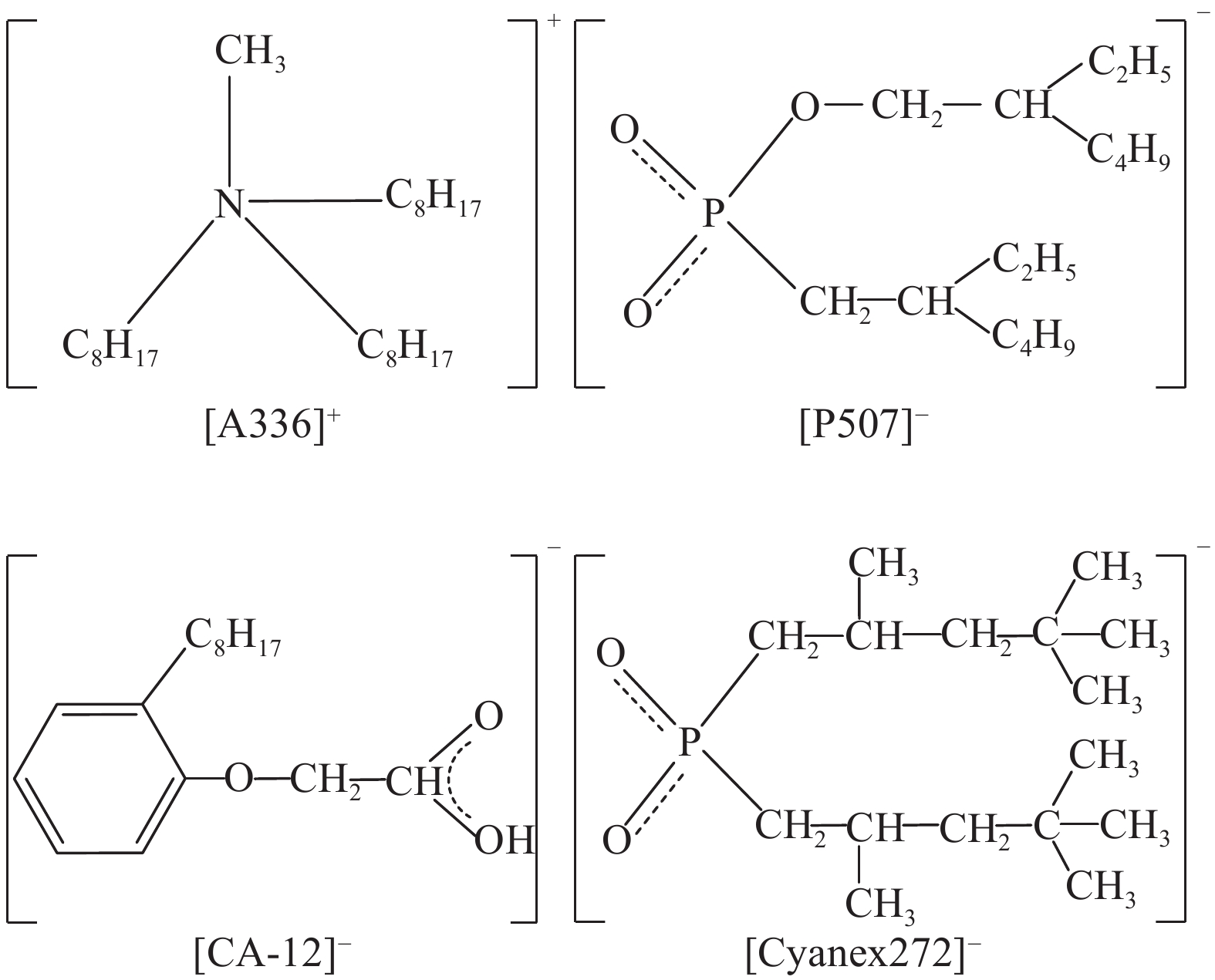

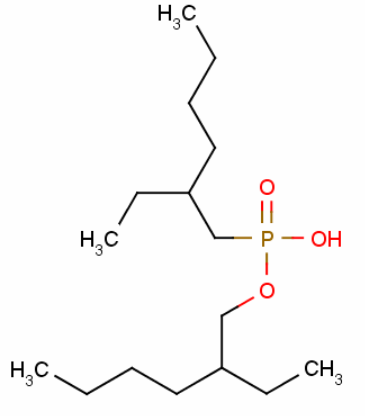

活性位点 是指萃取剂分子中能够与金属离子发生配位反应的官能团。对于P204/P507/C272这类酸性磷类萃取剂，活性位点是P=O双键中的氧原子。
活性位点的数量决定了萃取剂的萃取容量，而活性位点的"激活"状态则决定了萃取剂能否有效工作。
1.2 现场如何做？
第一步：确定活性位点需求量
通过DCS读取进料金属离子浓度，计算所需的活性位点数量：
活性位点需求量(eq/h) = Σ(进料金属离子浓度(eq/L) × 水相流量(L/h))
示例计算：
进料Ca²⁺浓度 = 2.0 g/L = 0.05 eq/L（Ca²⁺的当量=20）
进料Cu²⁺浓度 = 1.5 g/L = 0.047 eq/L（Cu²⁺的当量=31.8）
进料Mn²⁺浓度 = 0.8 g/L = 0.014 eq/L（Mn²⁺的当量=27.5）
水相流量 = 10.0 m³/h = 10000 L/h
活性位点需求量 = (0.05 + 0.047 + 0.014) × 10000 = 1110 eq/h
第二步：计算目标皂化率
目标皂化率(%) = 活性位点需求量 / (有机相流量 × 萃取剂浓度) × 100%
示例计算：
有机相流量 = 10.0 m³/h
P204浓度 = 0.7 mol/L = 0.7 eq/L（每个P204分子提供1个活性位点）
目标皂化率 = 1110 / (10.0 × 0.7 × 1000) × 100% = 15.9%
注意：这个计算结果是理论最小值，实际生产中需要考虑安全裕量
实际目标皂化率通常设定在90-95%，远高于理论值
这是因为：
-
活性位点需要过量才能保证萃取效率
-
部分活性位点会被非目标金属（如Ni²⁺）占据
-
活性位点在多级萃取中存在竞争
第三步：调整液碱流量
液碱流量(m³/h) = 目标皂化率 × 有机相流量 × 萃取剂浓度 / 碱浓度
示例计算：
目标皂化率 = 95%
有机相流量 = 10.0 m³/h
P204浓度 = 0.7 mol/L
碱浓度 = 10.8 mol/L
液碱流量 = 95% × 10.0 × 0.7 / 10.8 = 6.16 m³/h
第四步：活性位点均匀性控制
确保皂化段混合均匀，避免局部过皂化或欠皂化：
操作要点：
-
皂化段搅拌转速控制在200-300 rpm
-
皂化段停留时间控制在5-10分钟
-
皂化段温度控制在25-35℃
-
定期检查皂化段出口有机相颜色（应为均匀的浅黄色）
第五步：活性位点再生
反萃后的有机相需要重新皂化才能恢复活性位点：
再生皂化率控制：
-
反萃后有机相pH应<2.0（确保活性位点被H⁺占据）
-
再生皂化率应与初次皂化率相同
-
再生皂化前需要充分洗涤有机相，去除残留酸
1.3 DCS控制逻辑
// 活性位点前馈控制
IF 在线ICP检测到进料Ca²⁺浓度从2.0g/L升至2.5g/L THEN
活性位点需求量增加25%
计算新的目标皂化率
调整液碱流量调节阀开度
等待2小时后检测皂化段出口皂化率
IF 皂化率达标 THEN 维持 ELSE 继续微调
END IF
// 活性位点反馈控制
IF 皂化段出口皂化率 > 98% THEN
活性位点过剩，Ni夹带风险增加
降低液碱流量5%
ELSE IF 皂化段出口皂化率 < 88% THEN
活性位点不足，Ca²⁺去除率下降
增加液碱流量5%
END IF
1.4 检化验验证
| 检测项目 | 取样位置 | 检测频率 | 检测方法 | 控制标准 |
|---|---|---|---|---|
| 皂化率 | 皂化段出口 | 每2小时 | 电位滴定法 | 90-95% |
| 游离碱含量 | 皂化段出口 | 每4小时 | 酸碱滴定法 | <0.5g/L |
| 有机相金属负载量 | 萃取段各级 | 每8小时 | ICP-OES | 根据工艺要求 |
| 活性位点密度 | 皂化段出口 | 每24小时 | 红外光谱法 | 特征峰强度比 |
