时间戳格式
| 项目 | IEEE 1588 Truncated | NTP 64‑bit |
|---|---|---|
| Epoch | 1970‑01‑01 TAI | 1900‑01‑01 UTC |
| 秒字段 | 32‑bit 秒 | 32‑bit 秒 |
| 小数部分 | 32‑bit 纳秒(0--10⁹‑1) | 32‑bit 秒分数(1/2³² s) |
| 闰秒 | 不考虑（TAI） | 考虑（UTC，由 NTP） |
| 精度 | 纳秒 | ~233 ps（理论） |
| 常见场景 | 硬件/PTP/NSH | NTP / 传统网络协议 |
| 字段 | 位数 | 说明 |
|---|---|---|
| secondsField（整秒部分） | 32 bit（4 字节） | 自 PTP Epoch（1970-01-01 00:00:00 TAI）起的秒数，无闰秒 |
| nanosecondsField（纳秒部分） | 32 bit（4 字节） | 0 ~ 999,999,999 ns，表示不足一秒的小数部分 |
bash
The two timestamp formats that can be used in the timestamp field
are:
o IEEE 1588 Truncated Timestamp Format: the format of this field
uses the 64 least significant bits of the IEEE 1588-2008 Precision
Time Protocol format [IEEE1588]. This truncated format consists
of a 32-bit seconds field followed by a 32-bit nanoseconds field.
As defined in [IEEE1588], the timestamp specifies the number of
seconds elapsed since 1 January 1970 00:00:00 according to the
International Atomic Time (TAI).
Mizrahi, et al. Expires February 21, 2018 [Page 4]
Internet-Draft NSH Timestamp August 2017
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Seconds |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Nanoseconds |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
Figure 2: IEEE 1588 Truncated Timestamp Format [IEEE1588].
o NTP 64-bit Timestamp Format: this format consists of a 32-bit
seconds field followed by a 32-bit fractional second field. As
defined in [RFC5905], the timestamp specifies the number of
seconds elapsed since 1 January 1900 00:00:00 according to the
Coordinated Universal Time (UTC).
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Seconds |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Fraction |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
Figure 3: NTP [RFC5905] 64-bit Timestamp Format
- https://datatracker.ietf.org/doc/html/draft-mymb-sfc-nsh-allocation-timestamp-02?精确到ns的时间表示与处理
verilog
// 基本数据结构（推荐）
reg [31:0] sec; // 秒（低32位）
reg [31:0] nsec; // 纳秒（0--999_999_999） 经过了多少个ns自增
- 时间递增维护（最常见）:每周期加固定纳秒（如 8 ns）
verilog
always @(posedge clk) begin
if (nsec >= 32'd1_000_000_000 - 32'd8) begin // 进位条件是 `>= 1e9`，不是 `==`防止亚稳态和边界 bug
nsec <= nsec + 32'd8 - 32'd1_000_000_000;
sec <= sec + 1'b1;
end else begin
nsec <= nsec + 32'd8;
end
end相减(使用高频mcu处理比较容易)

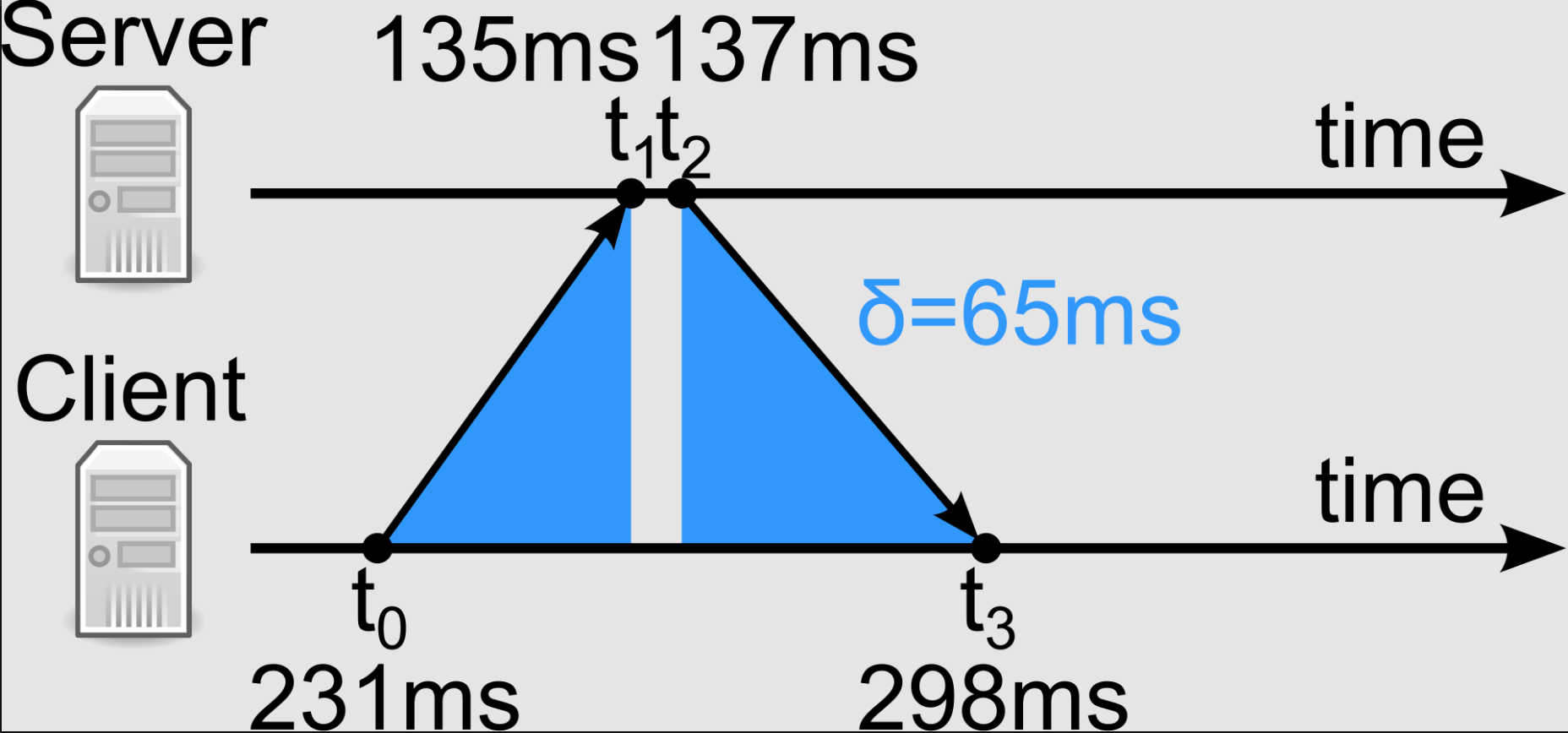

- 两个PTP时间戳相减（Δt）
- 在同一 ToD（Time of Day）源、单调递增计数器、无软件干预，可以假设 a_sec ≥ b_sec，甚至可以 assert(a_sec >= b_sec)，不需要显式处理 a_sec < b_sec 的情况。
verilog
// ts_a >= ts_b
reg [31:0] delta_sec;
reg [31:0] delta_nsec;
always @(*) begin
if (a_nsec >= b_nsec) begin
delta_sec = a_sec - b_sec;
delta_nsec = a_nsec - b_nsec;
end else begin
delta_sec = a_sec - b_sec - 1'b1;
delta_nsec = a_nsec + 32'd1_000_000_000 - b_nsec;
end
end减法中考虑a_sec < b_sec的情况
- 有符号数（正确姿势）
- 二进制补码（Two's Complement）是计算机内部表示和存储有符号整数的标准方法。它将符号位与数值位统一处理，使加减法硬件电路大大简化。正数的补码就是其本身，负数的补码则是将其原码除符号位外按位取反，末位再加 1。
verilog
reg signed [31:0] a, b;
wire signed [31:0] diff;
assign diff = a - b;- 采用有符号数+标志位：
verilog
reg [31:0] a_sec, a_nsec;
reg [31:0] b_sec, b_nsec;
reg valid;
reg [31:0] delta_sec;
reg [31:0] delta_nsec;
always @(*) begin
if (a_sec < b_sec ||
(a_sec == b_sec && a_nsec < b_nsec)) begin // 小数减大数 → valid = 0
valid = 1'b0;
delta_sec = 32'd0;
delta_nsec = 32'd0;
end else begin
valid = 1'b1;
if (a_nsec >= b_nsec) begin
delta_sec = a_sec - b_sec;
delta_nsec = a_nsec - b_nsec;
end else begin
delta_sec = a_sec - b_sec - 1'b1;
delta_nsec = a_nsec + 32'd1_000_000_000 - b_nsec;
end
end
end
