【Qwt 7.0 系列】总体架构解析 —— 从单体到三库模块化的演进

【Qwt 7.0 系列】总体架构解析 ------ 从单体到三库模块化的演进

本文是 Qwt 7.0 系列介绍和教程，如果你正在寻找一个高性能、协议友好、同时支持 2D 和 3D 绘图的 Qt 数据可视化库，那么这篇文章就是为你准备的。

系列总述文章：Qwt 7.0 ------ 基于 Qt 的高性能 2D/3D 绘图库

概述 | 高性能曲线绘制 | 常用图表类型 | 高级科学图表 | 多坐标轴与布局 | 交互功能 | 3D 数据可视化 | 坐标轴与刻度 | 控件与辅助元素 | 总体架构解析 | matplotlib 风格绘图

项目地址：GitHub | Gitee | 在线文档

一、引言

如果你用过原版 Qwt 6.x，一定对它的"一大坨"库印象深刻------所有 2D 绘图、控件、工具类全部打包成一个 .so / .dll，构建系统还是老派的 qmake。想要 3D 绘图？得额外引入一个独立的 QwtPlot3D 库，两套 API 风格、两套构建配置，维护起来相当痛苦。

Qwt 7.0 对底层架构进行了彻底重构，将原来的单体库拆分为 core + plot + plot3d 三个独立的共享库，全面迁移到 CMake 构建系统，并内置了原 QwtPlot3D 的 3D 绘图能力。这一架构改进不仅带来了更好的模块隔离和按需编译能力，也为后续的性能优化（如 SIMD 加速）和功能扩展（如 22 种科学 colormap 预设、3D 主题系统）打下了坚实基础。

本文将从架构演进的角度，深入解析 Qwt 7.0 的三库模块化设计。

二、Qwt 6.x 的架构回顾

要理解 Qwt 7.0 为什么这样重构，先得回顾原版的架构痛点。

2.1 单库结构

原版 Qwt 6.2.0 将所有代码编译为一个共享库。无论你只用到一条简单的曲线，还是用到完整的刻度引擎、栅格数据、SVG 导出，链接的都是同一个庞大的库文件。

这带来几个问题：

无法按需链接：即使用户只需要基础曲线绘制，也不得不把 SVG 导出、OpenGL 画布等无关代码全部链接进来
编译耦合：修改任何一个模块的代码，都要重新编译整个库
3D 绘图割裂 ：原 QwtPlot3D 是一个完全独立的项目（来自 SciDAVis/qwtplot3d），有自己的一套构建系统和代码风格，与 Qwt 主库毫无代码复用

2.2 qmake 构建系统

原版使用 qmake 的 .pro 文件管理构建。qmake 在 Qt 生态中虽然经典，但存在明显局限：

不支持现代 CMake 的 find_package 机制，第三方项目引入 Qwt 需要手动配置 include 路径和库路径
无法生成标准的 CMake Config 文件，与现代 C++ 项目集成困难
条件编译选项管理不够灵活

2.3 Qt 版本支持

原版 Qwt 6.2.0 主要面向 Qt 5，对 Qt 6 的支持有限。随着 Qt 6 的普及，许多 API 发生了变化（如 QMouseEvent::pos() → QMouseEvent::position()），需要大量条件编译代码来兼容。

三、Qwt 7.0 的三库架构

Qwt 7.0 的核心架构改进是将单体库拆分为三个独立的 shared library，每个库有清晰的职责边界。

3.1 三个共享库

目标	CMake target	输出名	DLL 导出宏
公共基础	`qwt::core`	`qwtcore.dll` / `libqwtcore.so`	`QWTCORE_EXPORT`
2D 绘图	`qwt::plot`	`qwtplot.dll` / `libqwtplot.so`	`QWT_EXPORT`
3D 绘图	`qwt::plot3d`	`qwtplot3d.dll` / `libqwtplot3d.so`	`QWT3D_EXPORT`

3.2 依赖关系

三个库的依赖关系非常清晰：

复制代码

    ┌──────────────────────────┐
    │        qwt::core         │  ← 基础工具库（颜色、数学、数据类型、几何、变换、时间等）
    └──────────────────────────┘
           ↗              ↖
  ┌──────────────┐  ┌───────────────┐
  │   qwt::plot   │  │  qwt::plot3d  │
  │     (2D)      │  │     (3D)      │
  └──────────────┘  └───────────────┘

核心原则：plot 和 plot3d 都依赖 core，但彼此互不依赖。

这意味着什么？如果你只做 2D 绘图，链接 qwt::plot 就够了，完全不会引入任何 OpenGL / 3D 相关的代码和依赖。反之亦然。这种解耦设计让依赖关系最小化，编译和部署都更加轻量。

3.3 各模块的 Qt 依赖

模块	Qt 依赖（public）	Qt 依赖（private）	可选依赖
core	`Core`, `Gui`	---	---
plot	`Core`, `Gui`, `Widgets`	`Concurrent`, `PrintSupport`	`OpenGL`, `OpenGLWidgets`(Qt6), `Svg`
plot3d	`Core`, `Gui`, `Widgets`, `OpenGL`, `OpenGLWidgets`(Qt6)	---	外部 `gl2ps`（找不到则内置）

注意 plot3d 还依赖 OpenGL::GLU，这是 3D 渲染的必需品。

关键设计：这些 Qt 依赖在 find_package(qwt) 引入时会自动传递 。你只需要 target_link_libraries(your_app PRIVATE qwt::plot)，CMake 会自动把 Qt 的 Core、Gui、Widgets 等依赖全部加上，无需手动指定。

四、Core 模块详解

qwt::core 是整个项目的基础工具库，被 plot 和 plot3d 共享。它包含 28 个模块文件，涵盖了从颜色管理到坐标变换的全部基础能力。

4.1 模块分类

类别	核心文件	说明
全局	`qwtcore_global.h`	模块导出宏 `QWTCORE_EXPORT`
颜色工具	`qwt_colormap.h`, `qwt_color_cycle.h`, `qwt_colormap_preset.h`	`QwtColorMap` 及子类、颜色循环、22 种科学 colormap 预设
数学工具	`qwt_math.h`, `qwt_simd_argminmax.h`	数学常量与工具函数、SSE2/AVX2/NEON 加速的 argmin/argmax
数据类型	`qwt_interval.h`, `qwt_point_3d.h`, `qwt_point_polar.h`, `qwt_samples.h`, `qwt_box_statistics.h`	区间、三维点、极坐标点、样本数据结构、箱线图统计量
几何算法	`qwt_bezier.h`, `qwt_clipper.h`	贝塞尔曲线（de Casteljau 算法）、多边形裁剪
坐标变换	`qwt_transform.h`, `qwt_scale_map.h`, `qwt_scale_div.h`, `qwt_scale_engine.h`	变换函数（线性/对数等）、坐标映射、刻度划分、刻度引擎
时间处理	`qwt_date.h`, `qwt_system_clock.h`	日期时间工具、高精度计时器
通用算法	`qwt_algorithm.hpp`, `qwt_qt5qt6_compat.hpp`	通用算法模板、Qt5/Qt6 兼容层
数据容器	`qwt_grid_data.hpp`	网格数据容器
数据系列	`qwt_series_data.h`, `qwt_point_data.h`, `qwt_series_store.h`	数据系列基类模板、点数据实现、数据存储模板
栅格数据	`qwt_raster_data.h`, `qwt_matrix_raster_data.h`, `qwt_grid_raster_data.h`	栅格数据基类、矩阵栅格数据、网格栅格数据（v7 新增）

4.2 为什么要独立出 core

将基础能力独立为 core 库的好处是显而易见的：

代码复用：plot 和 plot3d 共享同一套颜色映射、坐标变换、数据类型，避免重复代码
按需编译：如果有人只需要 Qwt 的数学工具或颜色映射（比如用于自定义绘图），可以只链接 core，不需要引入整个 2D/3D 绘图栈
关注点分离：core 不依赖任何 Widgets，可以用于无 GUI 的后端计算场景

举个例子，core 中的 QwtColorMapPreset 提供了 22 种科学 colormap 预设（viridis、plasma、jet、hot 等），这些预设既可用于 2D 的 QwtPlotSpectrogram，也可通过 ColorMapColor 适配器用于 3D 表面图。一个预设定义，两处复用。

4.3 SIMD 加速

core 模块中的 qwt_simd_argminmax.h 是一个值得关注的性能优化点。它利用 SSE2 / AVX2（x86）和 NEON（ARM）指令集来加速大规模数据的 argmin/argmax 运算。在处理百万级数据点的曲线时，这一优化可以显著减少渲染延迟。

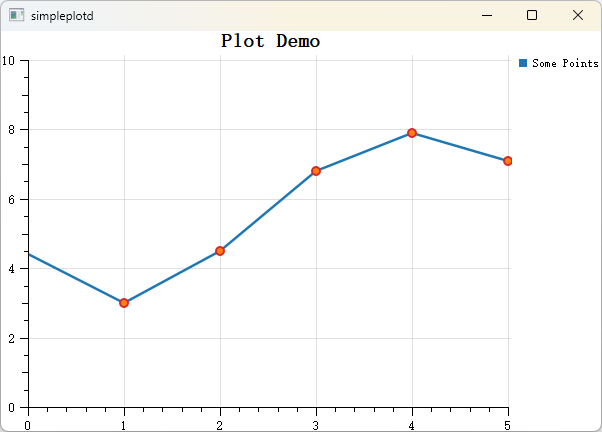

五、Plot 模块详解

qwt::plot 是 2D 绘图的核心模块，承载了原版 Qwt 的全部 2D 绘图能力。

5.1 核心功能

plot 模块包含但不限于：

QwtPlot：主绘图容器，支持多轴、寄生绘图（Parasite Plot）

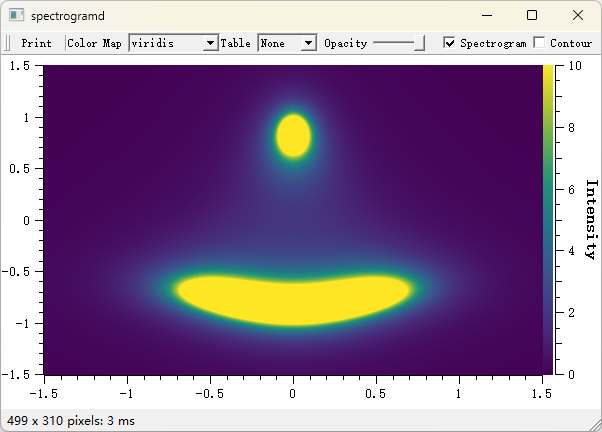

曲线系列：QwtPlotCurve、QwtPlotSpectrogram、QwtPlotTradingCurve 等
交互工具：缩放器、平移器、拾取器（Picker）
刻度绘制：QwtScaleDraw、QwtDateScaleDraw
图形元素：QwtGraphic、QwtColumnSymbol、QwtIntervalSymbol
布局管理：QwtDynGridLayout
放大镜：QwtMagnifier

5.2 链接方式

plot 模块通过 PUBLIC 链接依赖 core：

cmake 复制代码

target_link_libraries(${QWTPLOT_LIB_NAME} PUBLIC
    ${QWT_LIB_NAME}::core
    Qt${QT_VERSION_MAJOR}::Core
    Qt${QT_VERSION_MAJOR}::Gui
    Qt${QT_VERSION_MAJOR}::Widgets
)

注意这里用的是 PUBLIC 而非 PRIVATE。这意味着当你的项目链接 qwt::plot 时，core 的头文件路径和符号会自动传递过来。你不需要单独再链接 qwt::core。

5.3 可选功能

plot 模块有两个重要的条件编译选项：

QWT_CONFIG_QWTOPENGL （默认 ON）：启用 OpenGL 画布支持。启用后会额外依赖 Qt::OpenGL（Qt6 还需 Qt::OpenGLWidgets），允许使用 GPU 加速渲染高频数据
QWT_CONFIG_QWTSVG （默认 ON）：启用 SVG 图像显示和导出，额外依赖 Qt::Svg

如果你不需要这些功能，可以在 CMake 配置时关闭以减少依赖：

cmake 复制代码

cmake -S . -B build -DQWT_CONFIG_QWTOPENGL=OFF -DQWT_CONFIG_QWTSVG=OFF

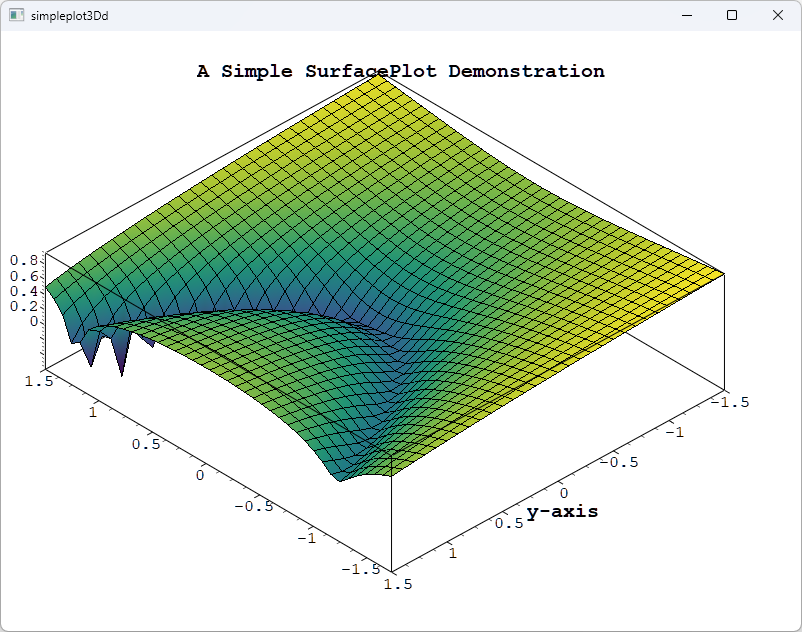

六、Plot3D 模块详解

qwt::plot3d 是 3D 绘图模块，在 Qwt 7.1 之后正式整合进了主项目。

6.1 整合自 QwtPlot3D

原版 Qwt 6.x 时代，3D 绘图需要单独引入 QwtPlot3D 库，这个库来自 SciDAVis/qwtplot3d，有完全独立的代码库和构建系统。

Qwt 7.0 将 QwtPlot3D 的代码整合进了主项目，统一了构建系统和代码风格，通过 QWT_CONFIG_QWTPLOT_3D 选项控制是否编译。这解决了几个长期痛点：

不再需要维护两套项目
3D 绘图可以直接复用 core 模块的颜色映射、数据类型
用户只需一次 find_package(qwt) 就能同时获得 2D 和 3D 能力

6.2 gl2ps 回退机制

plot3d 模块支持将 3D 场景导出为矢量图（PostScript / PDF），这依赖 gl2ps 库。CMakeLists.txt 中实现了一个优雅的回退机制：

cmake 复制代码

find_library(GL2PS_LIBRARY NAMES gl2ps)
if(GL2PS_LIBRARY)
    # 系统已安装 gl2ps，直接链接
    find_path(GL2PS_INCLUDE_DIR NAMES gl2ps.h REQUIRED)
    target_link_libraries(${QWTPLOT3D_LIB_NAME} ${GL2PS_LIBRARY})
else()
    # 系统没有 gl2ps，编译内置的 3rdparty/gl2ps 源码
    target_sources(${QWTPLOT3D_LIB_NAME} PRIVATE
        "3rdparty/gl2ps/gl2ps.c" "3rdparty/gl2ps/gl2ps.h")
    target_include_directories(${QWTPLOT3D_LIB_NAME} PRIVATE "3rdparty/gl2ps")
endif()

这段逻辑确保了：无论目标系统是否预装了 gl2ps，3D 矢量导出功能都能正常工作。系统有就用系统的，没有就编译内置的。这是"开箱即用"理念的典型实践。

6.3 Qwt3D 主题系统

plot3d 模块引入了 Qwt3D::Qwt3DTheme 主题系统，封装了 3D 绘图的全部视觉属性：

背景色、网格色/线宽
数据 colormap
坐标轴颜色、标题样式
光照预设：NoLighting、FlatLight、Studio、Outdoor、Soft
着色模式、材质参数

内置 10 种预设主题：Default、Dark、Scientific、Warm、Cool、Matplotlib、EarthTones、Ocean、HighContrast、Presentation。

cpp 复制代码

// 使用预设主题
plot->applyTheme(Qwt3D::Qwt3DTheme::Dark);

// 手动定制
Qwt3D::Qwt3DTheme theme(Qwt3D::Qwt3DTheme::Scientific);
theme.setDataColorPreset("plasma");  // 使用 core 模块的 colormap 预设
theme.setShininess(20.0);
theme.apply(plot);  // plot 是 Qwt3D::Plot3D* 指针

ColorMapColor 适配器桥接了 core 模块的 QwtColorMap 到 3D 的 Qwt3D::Color 接口，使得 22 种科学 colormap 预设可以直接用于 3D 表面图。这正是三库架构带来的复用优势------core 定义 colormap，plot 和 plot3d 各自消费。

七、CMake 构建系统

Qwt 7.0 全面迁移到 CMake，放弃了 qmake。这是现代化的关键一步。

7.1 find_package 一键引入

安装 Qwt 后，在你的项目中只需：

cmake 复制代码

# 指定 Qwt 的安装目录（如果非默认路径）
set(qwt_DIR "C:/path/to/install/lib/cmake/qwt")

# 一行加载
find_package(qwt REQUIRED)

# 按需链接
target_link_libraries(your_app PRIVATE qwt::plot)       # 只用 2D
# 或者
target_link_libraries(your_app PRIVATE qwt::plot3d)     # 只用 3D
# 或者
target_link_libraries(your_app PRIVATE qwt::plot qwt::plot3d)  # 2D + 3D

链接 qwt::plot 会自动传递 qwt::core 及其 Qt 依赖（Core、Gui、Widgets）；链接 qwt::plot3d 会自动传递 qwt::core、Qt OpenGL 系列依赖和 OpenGL::GLU。你不需要手动管理任何传递依赖。

7.2 三个独立的 CMake target

每个库都创建了命名空间别名，使用现代 CMake 的 ALIAS 机制：

cmake 复制代码

# core 模块
add_library(${QWT_LIB_NAME}::${QWTCORE_LIB_NAME} ALIAS ${QWTCORE_LIB_NAME})
# plot 模块
add_library(${QWT_LIB_NAME}::${QWTPLOT_LIB_NAME} ALIAS ${QWTPLOT_LIB_NAME})
# plot3d 模块
add_library(${QWT_LIB_NAME}::${QWTPLOT3D_LIB_NAME} ALIAS ${QWTPLOT3D_LIB_NAME})

用户始终通过 qwt::core、qwt::plot、qwt::plot3d 这三个带命名空间的 target 来引用，符合现代 CMake 的最佳实践。

7.3 条件编译选项

CMake 选项	默认	控制内容
`QWT_CONFIG_QWTPLOT`	ON	核心绘图：QwtPlot、曲线、网格、缩放等
`QWT_CONFIG_QWTPOLAR`	ON	极坐标绘图子模块
`QWT_CONFIG_QWTWIDGETS`	ON	控件：滑块、旋钮、刻度盘、温度计等
`QWT_CONFIG_QWTSVG`	ON	SVG 导出/渲染
`QWT_CONFIG_QWTOPENGL`	ON	OpenGL 画布
`QWT_CONFIG_QWTPLOT_3D`	ON	3D 绘图模块
`QWT_CONFIG_BUILD_EXAMPLE`	ON	构建示例程序
`QWT_CONFIG_BUILD_PLAYGROUND`	ON	构建实验性代码
`QWT_CONFIG_BUILD_STATIC_EXAMPLE`	ON	构建静态链接示例
`QWT_CONFIG_BUILD_TESTS`	OFF	测试构建

例如，只构建核心库，不编译示例和实验代码：

cmake 复制代码

cmake -S . -B build -G "Visual Studio 16 2019" -A x64 ^
    -DCMAKE_PREFIX_PATH="D:/Qt/6.7.3/msvc2019_64" ^
    -DQWT_CONFIG_BUILD_EXAMPLE=OFF ^
    -DQWT_CONFIG_BUILD_PLAYGROUND=OFF

7.4 与 qmake 的对比

对比项	qmake (Qwt 6.x)	CMake (Qwt 7.0)
包发现	手动配置 include/lib 路径	`find_package(qwt)` 标准 CMake 机制
依赖传递	无自动传递	PUBLIC/PRIVATE 依赖自动传递
条件编译	`.pro` 文件中 `define`	标准 CMake option
跨平台	需多套 .pro	单一 CMakeLists.txt
IDE 支持	Qt Creator 为主	CLion / VS / Qt Creator / VSCode 全支持

八、PIMPL 模式

Qwt 7.0 在 PIMPL（Pointer to Implementation）模式上有一个值得注意的设计：它没有使用 Qt 标准的 Q_DECLARE_PRIVATE 宏，而是自定义了一套宏。

8.1 自定义宏体系

这套宏定义在 qwt_global.h 中：

cpp 复制代码

// 头文件：声明 PIMPL
class QWT_EXPORT QwtFoo : public QWidget {
    QWT_DECLARE_PRIVATE(QwtFoo)  // → class PrivateData; unique_ptr<PrivateData> m_data;
};

// 源文件：实现 PrivateData
class QwtFoo::PrivateData {
    QWT_DECLARE_PUBLIC(QwtFoo)  // → QwtFoo* q_ptr;
};

// 构造函数初始化
QwtFoo::QwtFoo() : QWT_PIMPL_CONSTRUCT {}  // → m_data(qwt_make_unique<PrivateData>(this))

// 访问私有时使用
QWT_D(d);     // PrivateData* d = d_func()
QWT_DC(d);    // const PrivateData* d = d_func()

8.2 与 Qt 标准 PIMPL 的区别

Qt 标准的 Q_DECLARE_PRIVATE 使用的是间接指针（d_ptr 指向 QObjectPrivate 子类），而 Qwt 的自定义方案有一个关键区别：

m_data 直接存储 PrivateData （通过 unique_ptr），不使用堆指针重定向
非_const_ 方法通过 QWT_D() 访问私有数据
const 方法通过 QWT_DC() 访问私有数据

这种设计简化了私有数据的访问路径，同时在 const 正确性上更加严格------QWT_DC 确保 const 方法只能 const 访问私有数据。

九、Qt5/Qt6 兼容层

Qwt 7.0 同时支持 Qt 5.12+ 和 Qt 6.x。为了优雅地处理两个版本之间的 API 差异，core 模块提供了 qwt::compat 命名空间下的兼容层（定义在 qwt_qt5qt6_compat.hpp 中）。

9.1 核心兼容函数

cpp 复制代码

// 鼠标/触摸事件位置
// Qt5: event->pos()              → QPoint
// Qt6: event->position().toPoint() → QPoint
qwt::compat::eventPos(event);

// 滚轮事件增量
// Qt5: event->delta()           → int
// Qt6: event->angleDelta().y()  → int
qwt::compat::wheelEventDelta(event);

// 字体度量（文本宽度）
// Qt5.12-: fm.width(str)            → int
// Qt5.12+: fm.horizontalAdvance(str) → int
qwt::compat::horizontalAdvance(fm, str);

9.2 设计理念

这套兼容层的理念是：一处封装，处处使用 。所有与 Qt 版本相关的 API 差异都集中在 qwt::compat 命名空间中处理，业务代码只调用兼容函数，不需要写任何 #if QT_VERSION 条件编译。

对比一下没有兼容层时的写法：

cpp 复制代码

// 没有兼容层 ------ 到处都是条件编译
QPoint pos;
#if QT_VERSION >= QT_VERSION_CHECK(6, 0, 0)
    pos = event->position().toPoint();
#else
    pos = event->pos();
#endif

// 有兼容层 ------ 一行搞定
QPoint pos = qwt::compat::eventPos(event);

这使得代码可读性大幅提升，也降低了维护成本。当未来需要支持新的 Qt 版本时，只需修改兼容层即可。

十、与 Qwt 6.x 架构对比总结

对比维度	Qwt 6.x	Qwt 7.0
库结构	单体库（一个 .so/.dll）	三库：core + plot + plot3d
构建系统	qmake (.pro)	CMake (CMakeLists.txt)
3D 绘图	需独立引入 QwtPlot3D 库	内置 plot3d 模块，统一管理
包引入	手动配置路径	`find_package(qwt)` 标准机制
Qt 版本	主要 Qt5	Qt 5.12+ / Qt 6.x 双支持
兼容方案	`#if QT_VERSION` 散落各处	`qwt::compat` 命名空间统一封装
PIMPL 模式	标准 Qt `Q_DECLARE_PRIVATE`	自定义宏 `QWT_DECLARE_PRIVATE` / `QWT_D` / `QWT_DC`
颜色映射	基础 colormap 类	core 模块 + 22 种科学预设 + 3D 适配器
性能优化	无	SIMD 加速 argmin/argmax（SSE2/AVX2/NEON）
矢量导出(3D)	依赖外部 gl2ps	内置 gl2ps 回退，开箱即用
条件编译	.pro 中的 define	标准 CMake option，粒度更细

十一、总结

Qwt 7.0 的三库模块化架构是一次深思熟虑的重构。它不是简单地把代码拆成三份，而是重新梳理了模块间的依赖关系：

core 作为基础工具库，提供颜色、数学、数据类型、坐标变换等通用能力，被 plot 和 plot3d 共享
plot 专注于 2D 绘图，按需引入 OpenGL 和 SVG
plot3d 整合了原 QwtPlot3D，内置 gl2ps 回退，通过 ColorMapColor 适配器复用 core 的 colormap 预设

配合 CMake 构建系统、qwt::compat 兼容层和自定义 PIMPL 宏，Qwt 7.0 在保持 API 兼容性的同时，实现了现代化的工程架构。无论你是只需要简单的 2D 曲线，还是需要完整的 2D + 3D 科学可视化方案，都可以通过 find_package(qwt) 按需引入，不多不少。

这一架构为后续的性能优化和功能扩展打下了坚实基础。在后续系列文章中，我们将深入各个模块的具体实现细节。
