概述

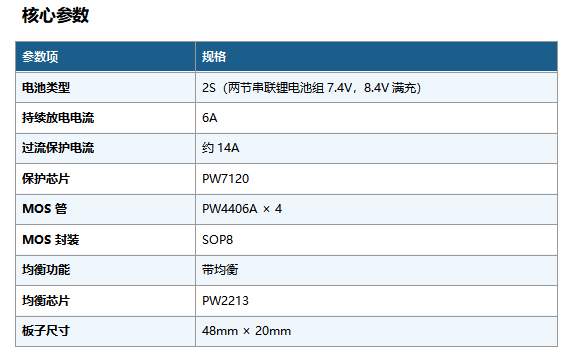

本保护板采用平芯微自研PW7120保护芯片，搭配PW4406A × 4 MOS管，为2S（两节串联锂电池组7.4V，8.4V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流6A，过流保护阈值约14A。集成PW2213均衡芯片，有效延长电池组使用寿命。
主控芯片介绍
PW7120 是一款专用于2节锂电池的保护芯片，集成过充、过放、过流及短路保护，外围简单，功耗低。
PW2213 是一款高精度电池均衡芯片，可有效消除两节电池之间的电压差异，延长电池组使用寿命，确保充放电一致性。
方案特点
● 4颗PW4406A并联，14A过流保护，6A持续放电
● 带PW2213均衡功能，自动平衡两节电池电压
● 均衡功能延长电池组循环寿命30%以上
● SOP8封装MOS管
● 适合长时间大电流放电场景
● 板子尺寸：48mm × 20mm
典型应用场景
电动工具、电动滑板车、筋膜枪、大功率LED灯、电动园林工具、车载吸尘器
接线说明

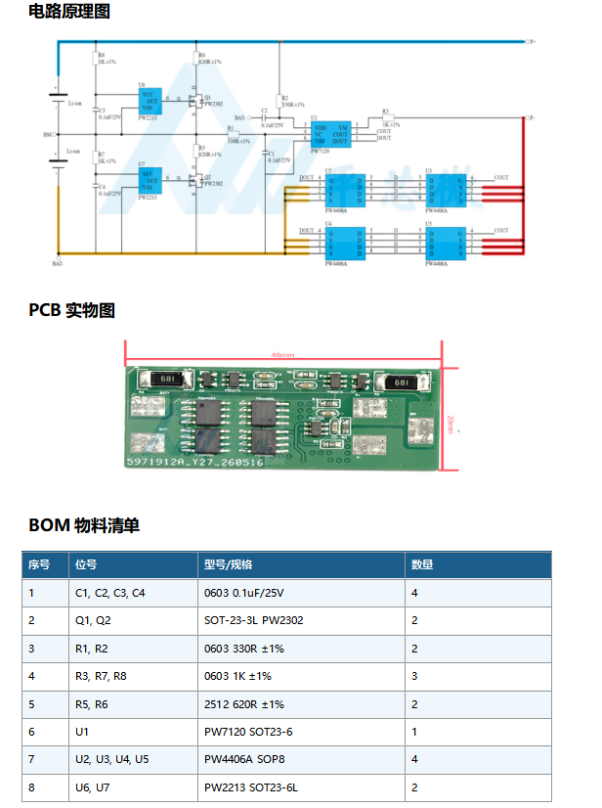

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
