概述

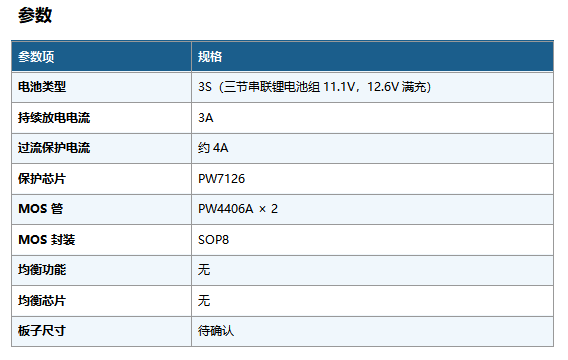

本保护板采用平芯微自研PW7126保护芯片，搭配PW4406A × 2 MOS管，为3S（三节串联锂电池组11.1V，12.6V满充）锂电池组提供完整的过充、过放、过流及短路保护。持续放电电流3A，过流保护阈值约4A。
主控芯片介绍
PW7126 是一款专用于3节锂电池的保护芯片，集成过充、过放、过流及短路保护，支持高精度电压检测。
方案特点
● 2颗PW4406A MOS管，4A过流保护，3A持续放电
● SOP8封装，焊接方便，成本低
● PW7126高精度电压检测，保护精度高
● 外围元件少，BOM成本低
● 适合小功率3S锂电池组应用
典型应用场景
蓝牙音箱、便携式小风扇、小型电动玩具、LED灯串、小型仪器仪表
接线说明

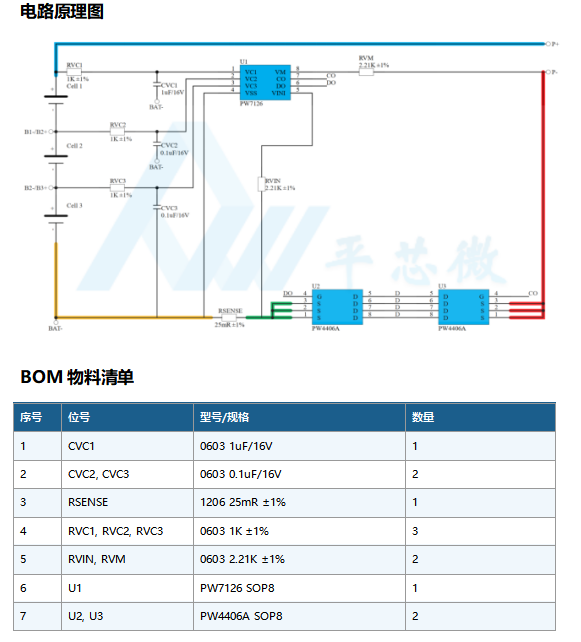

电池接法请参照电路图标注，充放电接口为 P+ 和 P-。
资料与技术支持
可提供：芯片样品、技术资料、电路设计支持、如需了解更多方案或获取资料，请联系我们（support@pwchip.com）或者联系代理商 https://www.pwchip.com/page/180.html 。
