引言

交互是数据可视化的关键环节。一张静态的图表只能展示数据的一个切面，而通过平移、缩放、拾取等交互操作，用户才能在数据海洋中自由探索，发现隐藏的规律。

原版 Qwt 6.2 已经提供了平移和缩放功能，但随着使用场景的复杂化，它暴露出一些明显的不足：平移过程基于位图缓存导致体验不够流畅，缩放器绑定坐标轴数量有限，坐标轴无法直接操作，数据拾取需要开发者自己实现等。

Qwt 7.0 对交互功能进行了全面重构和增强，带来了一系列令人瞩目的新特性：

实时平移 ：QwtPlotPanner 基于 QwtPicker 状态机重构，平移过程中绘图实时刷新
整体画布缩放 ：QwtPlotCanvasZoomer 无需指定坐标轴，自动处理全部四轴
坐标轴内置交互：鼠标直接拖动、滚轮缩放坐标轴（7.0.5+ 新增）
数据拾取 ：QwtPlotSeriesDataPicker 提供 Y 值拾取和最近点拾取（7.0.6+ 新增）

本文将逐一详解这些功能。

一、平移工具

1.1 缓存平移的痛点

原版 Qwt 6 的 QwtPlotPanner 采用基于缓存的平移机制：平移过程中显示的是一张缓存的位图，而非实时更新的绘图内容。这带来两个问题：

平移时看到的不是真实数据，视觉上有"拖动残影"的感觉
无法在平移过程中看到数据的实时变化

虽然缓存机制减少了重绘开销，但对视觉体验很不友好。

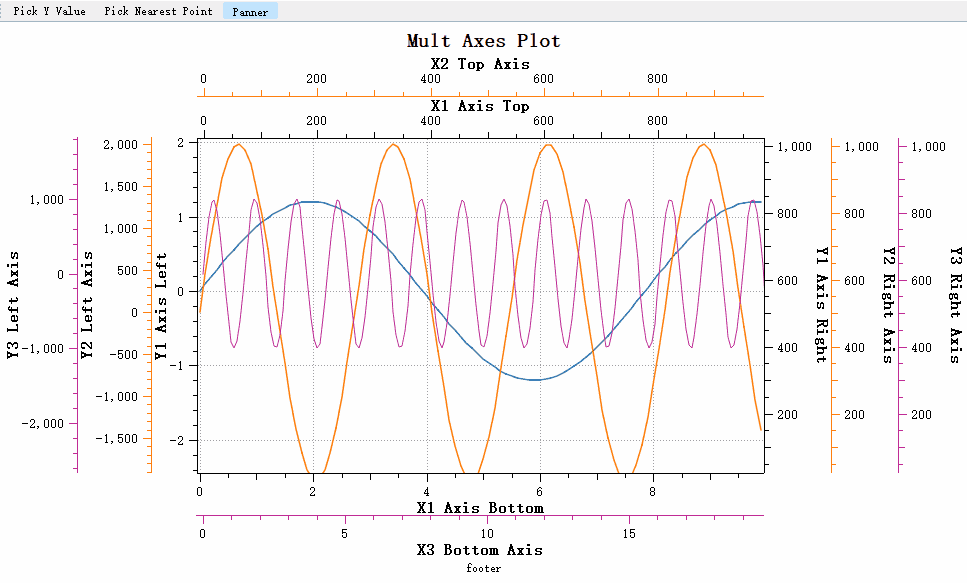

1.2 实时平移：QwtPlotPanner（7.0 新增）

Qwt 7.0 对 QwtPlotPanner 进行了完全重构，新的实现基于 QwtPicker 状态机机制，实现了实时平移------平移过程中绘图内容实时更新：

新的 QwtPlotPanner 提供了完整的坐标轴支持：

线性坐标轴（Linear Scale）
对数坐标轴（Logarithmic Scale）
日期时间坐标轴（DateTime Scale）
多坐标轴

基本用法非常简单：

cpp 复制代码

#include "qwt_plot_panner.h"
#include "qwt_plot.h"
#include "qwt_plot_curve.h"

// 创建绘图和曲线
QwtPlot* plot = new QwtPlot;
QwtPlotCurve* curve = new QwtPlotCurve("Sine Wave");
curve->attach(plot);

// 创建实时平移器
QwtPlotPanner* panner = new QwtPlotPanner(plot->canvas());
// 配置鼠标按钮（默认中键平移）
panner->setMouseButton(Qt::MiddleButton);
// 也可以用左键平移
// panner->setMouseButton(Qt::LeftButton);

// 启用平移器
panner->setEnabled(true);

你还可以限制平移方向，只允许水平或垂直方向移动：

cpp 复制代码

// 默认：水平 + 垂直
panner->setOrientations(Qt::Horizontal | Qt::Vertical);
// 仅水平
// panner->setOrientations(Qt::Horizontal);
// 仅垂直
// panner->setOrientations(Qt::Vertical);

注意：QwtPlotPanner 不需要绑定坐标轴，因为它针对整个画布操作，移动画布时所有坐标轴都会同步移动。

1.3 缓存平移：QwtPlotCachePanner（原 QwtPlotPanner）

如果你仍然想使用原来的缓存式平移，Qwt 7.0 保留了它，只是换了名字。以下是重要的类名变更：

原名称（Qwt 6）	新名称（Qwt 7.0）	说明
`QwtPanner`	`QwtCachePanner`	基类更名
`QwtPlotPanner`（旧）	`QwtPlotCachePanner`	绘图缓存平移器更名
`QwtPolarPanner`	`QwtPolarCachePanner`	极坐标缓存平移器更名
`QwtPlotPanner`（新）	---	全新重构，基于 `QwtPicker`

简单来说：Qwt 6 的 QwtPlotPanner 在 Qwt 7.0 中变成了 QwtPlotCachePanner，而 QwtPlotPanner 这个名字被新的实时平移器"夺走"了。接口保持不变，原有代码基本无需修改即可使用 QwtPlotCachePanner。

二、缩放工具

2.1 缩放器的两个选择

在 Qwt 6 中，QwtPlotZoomer 需要指定两个坐标轴来进行缩放。如果你的绘图有四个坐标轴（上下左右都显示数据），就需要创建两个缩放器：

cpp 复制代码

// Qwt 6 传统用法 - 需要两个缩放器来覆盖四个坐标轴
QwtPlotZoomer* zoomer1 = new QwtPlotZoomer(QwtAxis::XBottom, QwtAxis::YLeft, canvas);
QwtPlotZoomer* zoomer2 = new QwtPlotZoomer(QwtAxis::XTop, QwtAxis::YRight, canvas);

这既繁琐又容易遗漏。Qwt 7.0 提供了两个缩放器，分工明确：

特性	`QwtPlotAxisZoomer`	`QwtPlotCanvasZoomer`
坐标轴绑定	需要指定 X 和 Y 轴	自动处理所有四个坐标轴
使用场景	特定坐标轴缩放	整体画布缩放
寄生绘图支持	需手动绑定	自动支持所有寄生绘图

2.2 QwtPlotAxisZoomer（原 QwtPlotZoomer）

QwtPlotAxisZoomer 就是原来的 QwtPlotZoomer，重命名以区分新的画布缩放器。它绑定两个特定的坐标轴：

cpp 复制代码

#include "qwt_plot_axis_zoomer.h"

// 创建针对特定坐标轴的缩放器
QwtPlotAxisZoomer* axisZoomer = new QwtPlotAxisZoomer(
    QwtAxis::XBottom,  // X 轴
    QwtAxis::YLeft,    // Y 轴
    plot->canvas(),    // 画布
    true               // 自动重绘
);

// 或者使用默认坐标轴（XBottom + YLeft）
QwtPlotAxisZoomer* defaultZoomer = new QwtPlotAxisZoomer(plot->canvas());

2.3 QwtPlotCanvasZoomer（7.0 新增）

QwtPlotCanvasZoomer 是 Qwt 7.0 新增的缩放器，无需指定坐标轴，自动对整个画布进行缩放。这对多坐标轴和寄生绘图场景特别友好：

cpp 复制代码

#include "qwt_plot_canvas_zoomer.h"

// 创建整体画布缩放器，自动处理所有坐标轴
QwtPlotCanvasZoomer* canvasZoomer = new QwtPlotCanvasZoomer(plot->canvas());

一行代码搞定，简洁明了。

2.4 默认按键绑定

两个缩放器的按键绑定完全一致：

鼠标操作：

操作	默认按钮	功能描述
缩放选择	左键拖拽	选择矩形区域进行缩放
回到基准	右键点击	缩放到基准视图（完全缩小）
后退一级	中键点击	后退一级缩放
前进一级	中键+Shift 点击	前进一级缩放

键盘操作：

操作	默认按键	功能描述
前进一级	`+`	前进一级缩放
后退一级	`-`	后退一级缩放
回到基准	`Escape`	回到基准视图

2.5 自定义按键

如果默认按键不满足需求，可以自定义：

cpp 复制代码

// 配置键盘快捷键
zoomer->setKeyPattern(QwtEventPattern::KeyRedo, Qt::Key_Plus, Qt::ShiftModifier);   // 前进
zoomer->setKeyPattern(QwtEventPattern::KeyUndo, Qt::Key_Minus, Qt::ShiftModifier);  // 后退
zoomer->setKeyPattern(QwtEventPattern::KeyHome, Qt::Key_Escape);                     // 重置

// 配置鼠标模式：中键重置，右键回退
zoomer->setMousePattern(QwtEventPattern::MouseSelect2, Qt::MiddleButton);
zoomer->setMousePattern(QwtEventPattern::MouseSelect3, Qt::RightButton);

三、坐标轴内置交互动作（7.0.5+ 新增）

3.1 直接操作坐标轴

这是一个非常实用的新特性。在 Qwt 6 及更早版本中，用户无法直接操作坐标轴------所有的平移和缩放都发生在画布上。从 Qwt 7.0.5 开始，你可以用鼠标直接拖动坐标轴来平移，用滚轮在坐标轴上缩放。

这个功能的设计灵感来源于 QCustomPlot 的交互机制。启用后，用户可以在任意坐标轴上：

左键单击选中坐标轴
左键拖动平移坐标轴范围，绘图区域实时更新
滚轮缩放，缩放中心位于鼠标当前位置
右键单击取消选中状态

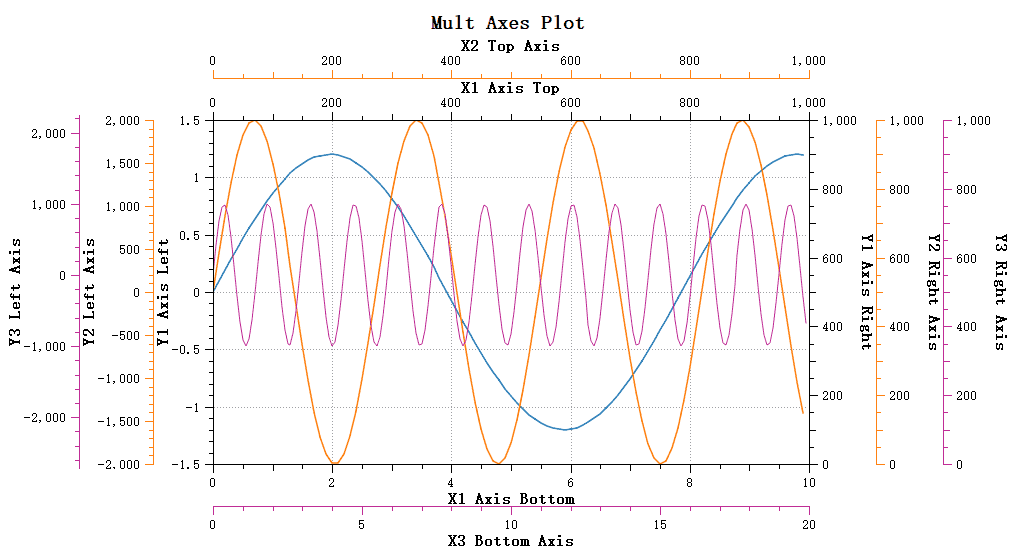

坐标轴拖动效果：

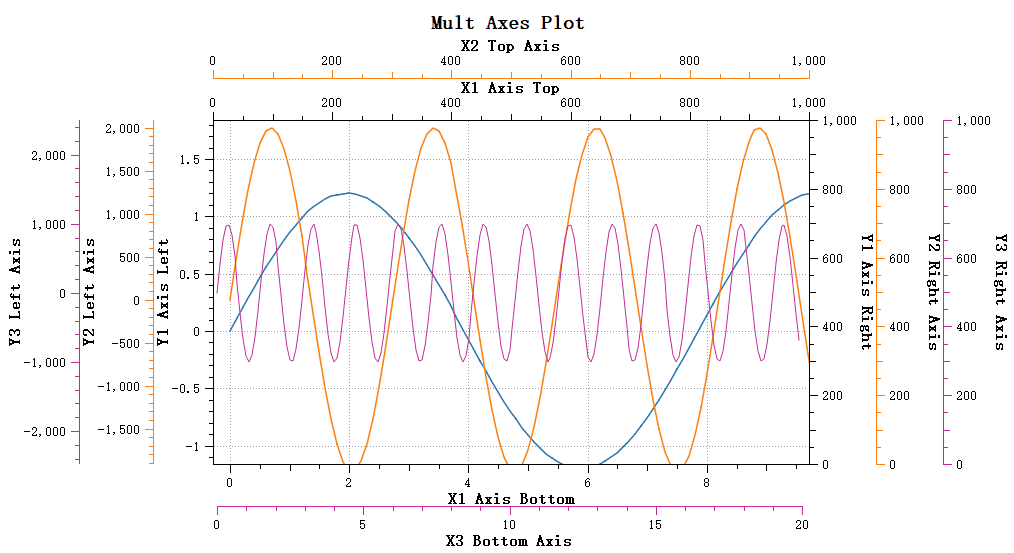

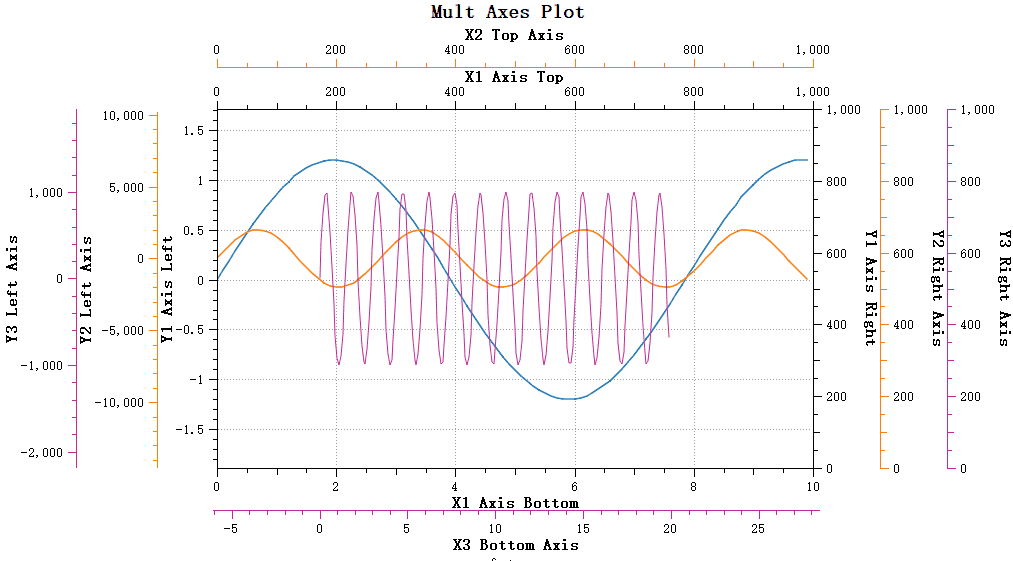

坐标轴滚轮缩放效果：

3.2 启用与配置

坐标轴交互功能通过 QwtPlotScaleEventDispatcher 类实现事件分发，但用户通常无需直接接触这个类，只需调用 QwtPlot::setEnableScaleBuildinActions 即可：

cpp 复制代码

// Qwt 7 默认启用坐标轴交互
// 如需手动控制：
plot->setEnableScaleBuildinActions(true);   // 启用
// plot->setEnableScaleBuildinActions(false); // 禁用

3.3 单轴自定义

你可以针对特定坐标轴配置不同的交互行为。QwtScaleWidget 使用 BuiltinActions 枚举来定义内置动作：

cpp 复制代码

// 仅让 XBottom 轴支持拖动，不支持滚轮缩放
plot->axisWidget(QwtAxis::XBottom)->setBuildinActions(
    QwtScaleWidget::ActionClickPan);

// 查询当前配置
auto flags = plot->axisWidget(QwtAxis::XBottom)->buildinActions();
// 检查某个动作是否激活
bool canPan = plot->axisWidget(QwtAxis::XBottom)->testBuildinActions(
    QwtScaleWidget::ActionClickPan);

3.4 选中效果自定义

坐标轴被选中时，默认文字和轴线颜色变为蓝色。你可以自定义这个选中颜色，以及选中后轴线粗细的变化：

cpp 复制代码

// 设置选中颜色（默认蓝色）
plot->axisWidget(QwtAxis::XBottom)->setSelectionColor(QColor(255, 100, 0));

// 设置选中后画笔宽度偏移（默认 1，即选中后线条加粗 1 像素）
plot->axisWidget(QwtAxis::XBottom)->setSelectedPenWidthOffset(2);

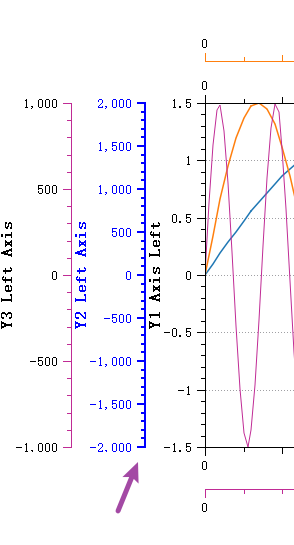

效果如下图所示，选中坐标轴后轴线变粗、颜色变化：

四、数据拾取：QwtPlotSeriesDataPicker（7.0.6+ 新增）

4.1 为什么需要数据拾取

数据拾取是绘图控件的常见需求：用户移动鼠标时，实时显示当前位置对应的数据值。在 Qwt 6 中，这个功能需要开发者自己实现，涉及坐标转换、数据查找、文本绘制等繁琐工作。

从 Qwt 7.0.6 开始，Qwt 新增了 QwtPlotSeriesDataPicker 类，开箱即用，支持两种拾取模式、线性插值、多曲线、高性能优化等特性：

核心特性一览：

双模式拾取：Y 值拾取 + 最近点拾取
智能插值：线性插值计算，数据点之间也能精确取值
高性能优化：二分查找 + 窗口搜索算法，支持大数据集
多曲线支持：同时拾取多条曲线的数据
自定义显示：文本样式、特征点绘制、背景均可定制
寄生绘图支持：支持宿主绘图和寄生绘图的数据获取

4.2 基本用法

cpp 复制代码

#include "qwt_plot_series_data_picker.h"

// 创建绘图对象
QwtPlot* plot = new QwtPlot(this);

// 创建数据拾取器，传入 canvas 即可
QwtPlotSeriesDataPicker* picker = new QwtPlotSeriesDataPicker(plot->canvas());

// 设置拾取模式
picker->setPickMode(QwtPlotSeriesDataPicker::PickYValue);

// 启用线性插值
picker->setInterpolationMode(QwtPlotSeriesDataPicker::LinearInterpolation);

// 设置文本显示位置（自动选择）
picker->setTextArea(QwtPlotSeriesDataPicker::TextPlaceAuto);

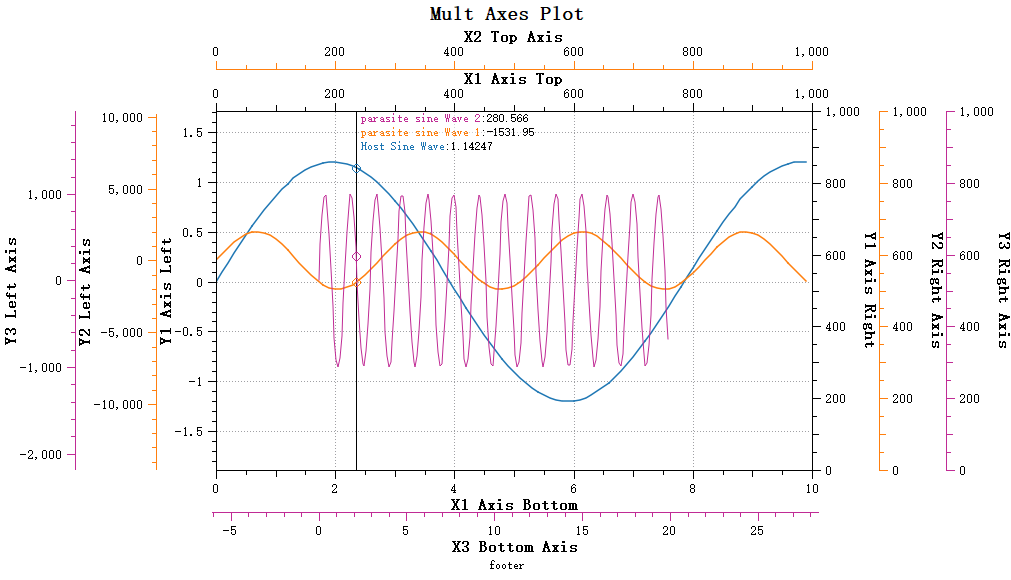

4.3 Y 值拾取模式

Y 值拾取模式显示当前 X 位置对应所有曲线的 Y 值。当鼠标在画布上移动时，拾取器会画一条垂直辅助线，并在每条曲线上标记对应 Y 值的位置：

cpp 复制代码

// Y 值拾取模式（默认）
picker->setPickMode(QwtPlotSeriesDataPicker::PickYValue);

插值是该模式的亮点。当数据点比较稀疏时，拾取器会通过线性插值计算出当前 X 轴位置对应的 Y 值，而非简单取最近点。插值默认开启，也可以关闭：

cpp 复制代码

// 关闭插值，使用最近的数据点
picker->setInterpolationMode(QwtPlotSeriesDataPicker::NoInterpolation);

4.4 最近点拾取模式

最近点拾取模式计算距离鼠标最接近的数据点并显示。这个模式特别适合频谱图等需要拾取峰值的场景：

cpp 复制代码

// 最近点拾取模式
picker->setPickMode(QwtPlotSeriesDataPicker::PickNearestPoint);

4.5 性能优化：窗口搜索算法

最近点拾取需要计算曲线每个点到鼠标的距离，全曲线遍历会非常耗时。为此，Qwt 7.0 提供了窗口搜索算法：

cpp 复制代码

// 设置搜索窗口大小
void setNearestSearchWindowSize(int windowSize);
int nearestSearchWindowSize() const;

窗口大小支持三种设置方式：

设置值	含义
`0`	不使用窗口，搜索整个曲线
正数	固定窗口大小（数据点数量）
负数	自适应窗口，取绝对值百分比（如 -5 表示曲线点数的 5%）

默认值为 -5，即曲线点数的 5%。需要注意的是，窗口优化算法默认在曲线点数超过 1000 时才生效，点数较少时直接全量搜索。

此外，窗口优化算法要求曲线数据按 X 坐标升序排列。使用自定义数据源时请确保数据已排序。

4.6 自定义显示文本

通过继承 QwtPlotSeriesDataPicker 并重写 valueString 方法，可以自定义数据点的显示格式：

cpp 复制代码

class CustomDataPicker : public QwtPlotSeriesDataPicker {
public:
    explicit CustomDataPicker(QWidget* canvas) : QwtPlotSeriesDataPicker(canvas) {}

protected:
    QString valueString(const QPointF& value, QwtPlotItem* item,
                        size_t seriesIndex, int order) const override {
        Q_UNUSED(seriesIndex);

        if (pickMode() == PickYValue) {
            QString text;
            if (order != 0) {
                text += "\n";  // 非第一个点需要换行
            }
            text += QString("%1: %2 (X=%3)")
                        .arg(item->title().text())
                        .arg(value.y(), 0, 'f', 3)
                        .arg(value.x(), 0, 'f', 3);
            return text;
        }
        return QString("坐标: (%1, %2)").arg(value.x()).arg(value.y());
    }
};

valueString 的 order 参数表示当前是第几个特征点，多条曲线时递增，可根据它是否为 0 决定是否换行。

4.7 特征点与文本样式

拾取到的数据点称为"特征点"，会在曲线上标记出来：

cpp 复制代码

// 启用特征点标记
picker->setEnableDrawFeaturePoint(true);
// 设置特征点大小（像素）
picker->setDrawFeaturePointSize(6);

// 自定义文本背景
picker->setTextBackgroundBrush(QBrush(QColor(255, 255, 255, 180)));
// 设置文本对齐方式
picker->setTextAlignment(Qt::AlignLeft | Qt::AlignTop);

4.8 点击信号与数据获取

QwtPlotSeriesDataPicker 提供了点击信号，方便响应用户操作：

cpp 复制代码

// 单击信号
void clicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);
// 双击信号
void doubleClicked(QwtPlotSeriesDataPicker* picker, const QPoint& pos);

点击信号仅响应鼠标左键。双击时会先触发 clicked() 再触发 doubleClicked()，这是 Qt 的标准行为。

通过 featurePoints() 方法可以获取当前拾取到的数据点信息：

cpp 复制代码

struct FeaturePoint {
    QwtPlotItem* item { nullptr };  // 对应的曲线项
    QPointF feature { 0, 0 };       // 特征点坐标
    size_t index { 0 };             // 在曲线数据中的索引
};

// 获取当前拾取到的特征点列表
QList<FeaturePoint> featurePoints() const;

使用示例：

cpp 复制代码

connect(picker, &QwtPlotSeriesDataPicker::clicked,
        [](QwtPlotSeriesDataPicker* p, const QPoint& pos) {
    Q_UNUSED(pos);
    QList<QwtPlotSeriesDataPicker::FeaturePoint> fps = p->featurePoints();
    for (const auto& fp : fps) {
        if (fp.item) {
            qDebug() << "曲线:" << fp.item->title().text()
                     << "X:" << fp.feature.x()
                     << "Y:" << fp.feature.y()
                     << "索引:" << fp.index;
        }
    }
});

4.9 多子图联动：QwtPlotSeriesDataPickerGroup

在多子图布局中，QwtPlotSeriesDataPickerGroup 可以实现跨图数据联动。当用户点击某个子图时，组内其他 picker 会自动同步到相同的 X 轴比例位置：

cpp 复制代码

#include "qwt_plot_series_data_picker_group.h"

// 创建 Group 并添加多个 picker
QwtPlotSeriesDataPickerGroup* pickerGroup = new QwtPlotSeriesDataPickerGroup(this);
pickerGroup->addPicker(picker1);
pickerGroup->addPicker(picker2);
pickerGroup->addPicker(picker3);

// 连接 Group 的点击信号
connect(pickerGroup, &QwtPlotSeriesDataPickerGroup::clicked,
        this, [this](QwtPlotSeriesDataPicker* picker, const QPoint& pos) {
    Q_UNUSED(pos);
    // 此时所有 picker 已同步，可获取所有子图的数据
    for (auto* p : { picker1, picker2, picker3 }) {
        auto fps = p->featurePoints();
        if (!fps.isEmpty()) {
            qDebug() << "Y value:" << fps.first().feature.y();
        }
    }
});

Group 在发出点击信号之前会先同步所有 picker 的位置，这意味着信号触发时所有 picker 的 featurePoints() 都已更新，非常适合多子图联动检视。

五、Picker 状态机简介

前面多次提到 QwtPlotPanner 基于 QwtPicker 状态机实现，这里简要介绍一下状态机的概念，帮助理解 Qwt 7.0 交互功能的底层机制。

5.1 为什么需要状态机

图形交互中，用户的操作往往是一个有序的事件序列，而非单一动作。比如拖拽操作 = 按下鼠标 → 移动鼠标 → 释放鼠标。如果没有状态机管理，我们需要在事件处理函数中写大量 if-else 分支和状态变量，代码会变得难以维护。

Qwt 的 QwtPicker 使用状态机来管理交互过程，将事件序列的识别 与具体业务操作分离：

状态机负责识别完整的事件序列（按下→移动→释放）
QwtPicker 负责执行具体的绘制、选择等操作

5.2 工作原理

QwtPicker 的事件处理流程如下：

复制代码

事件流: QEvent → QwtPicker → QwtPickerMachine → Commands → QwtPicker方法

状态机将具体的绘图动作抽象为五种命令：

命令	描述
`Begin()`	开始选择
`Append()`	添加点
`Move()`	移动点
`Remove()`	删除点
`End()`	结束选择

状态机分析事件后返回命令序列，QwtPicker 依次执行这些命令。以拖拽点选择为例，核心逻辑如下：

cpp 复制代码

QList<QwtPickerMachine::Command> QwtPickerDragPointMachine::transition(
    const QwtEventPattern& eventPattern, const QEvent* event)
{
    QList<QwtPickerMachine::Command> cmdList;

    switch (event->type()) {
        case QEvent::MouseButtonPress:
            if (state() == 0) {           // 初始状态
                cmdList += Begin;          // 开始选择
                cmdList += Append;         // 添加第一个点
                setState(1);               // 进入拖拽状态
            }
            break;
        case QEvent::MouseMove:
            if (state() != 0)              // 在拖拽状态中
                cmdList += Move;           // 持续移动
            break;
        case QEvent::MouseButtonRelease:
            if (state() != 0) {
                cmdList += End;            // 结束选择
                setState(0);               // 回到初始状态
            }
            break;
    }
    return cmdList;
}

状态转换非常清晰：状态 0（初始）→ 按下 → 状态 1（拖拽）→ 释放 → 状态 0。

5.3 常用内置状态机

Qwt 提供了多种预定义状态机，满足不同的交互需求：

状态机	用途	典型场景
`QwtPickerTrackerMachine`	实时追踪鼠标位置	坐标显示、悬停提示
`QwtPickerClickPointMachine`	单次点击选择一个点	点选数据点、快速定位
`QwtPickerDragPointMachine`	拖拽选择点	精确位置选择、实时平移
`QwtPickerClickRectMachine`	两次点击确定矩形	精确矩形选择
`QwtPickerDragRectMachine`	拖拽选择矩形	快速缩放、区域选择
`QwtPickerDragLineMachine`	拖拽选择线段	距离测量、角度测量
`QwtPickerPolygonMachine`	多次点击创建多边形	复杂区域选择、多边形绘制

理解状态机的工作原理，不仅有助于正确使用 Qwt 的交互组件，还能在需要自定义交互模式时，通过继承 QwtPickerMachine 快速实现。

六、与旧版本的区别总结

下表汇总了 Qwt 7.0 交互功能与 Qwt 6 的核心区别：

功能	Qwt 6	Qwt 7.0
平移	`QwtPlotPanner`（缓存平移）	`QwtPlotPanner`（实时平移，重构）+ `QwtPlotCachePanner`（缓存平移）
缩放	`QwtPlotZoomer`（绑定 2 轴）	`QwtPlotAxisZoomer`（绑定 2 轴）+ `QwtPlotCanvasZoomer`（整体画布缩放）
坐标轴交互	不支持	7.0.5+ 支持鼠标拖动和滚轮缩放
数据拾取	需自行实现	7.0.6+ 内置 `QwtPlotSeriesDataPicker`
多子图联动	无	`QwtPlotSeriesDataPickerGroup` 支持同步

类名变更速查（重要）：

旧名（Qwt 6）	新名（Qwt 7.0）	说明
`QwtPanner`	`QwtCachePanner`	缓存平移基类更名
`QwtPlotPanner`	`QwtPlotCachePanner`	缓存平移器更名
`QwtPolarPanner`	`QwtPolarCachePanner`	极坐标缓存平移器更名
`QwtPlotZoomer`	`QwtPlotAxisZoomer`	轴缩放器更名

迁移提示：如果你从 Qwt 6 迁移到 7.0，只需将旧的 QwtPlotPanner 替换为 QwtPlotCachePanner，将 QwtPlotZoomer 替换为 QwtPlotAxisZoomer，接口保持不变。或者直接使用新的实时平移 QwtPlotPanner 和整体画布缩放 QwtPlotCanvasZoomer，体验更佳。

总结

Qwt 7.0 的交互功能相比 Qwt 6 有了质的提升：

实时平移让数据探索更流畅，告别缓存残影
整体画布缩放简化了多坐标轴场景的配置
坐标轴内置交互让用户可以直接操作坐标轴，交互更直观
数据拾取器开箱即用，支持双模式、插值、多子图联动，大幅减少开发工作量
底层的 Picker 状态机机制让自定义交互也变得清晰可控

类名变更是迁移时最需要注意的地方，但接口保持不变，迁移成本很低。如果你是新项目，直接使用 7.0 的新组件即可获得最佳体验。

系列文章

系列总述：Qwt 7.0 ------ 基于 Qt 的高性能 2D/3D 绘图库

相关链接

项目地址：https://github.com/czyt1988/QWT

Gitee 镜像：https://gitee.com/czyt1988/QWT

在线文档：https://czyt1988.github.io/QWT/zh/

系列总述：https://blog.csdn.net/czyt1988/article/details/160193393
