3.1 硬件组态
(1) 添加新设备

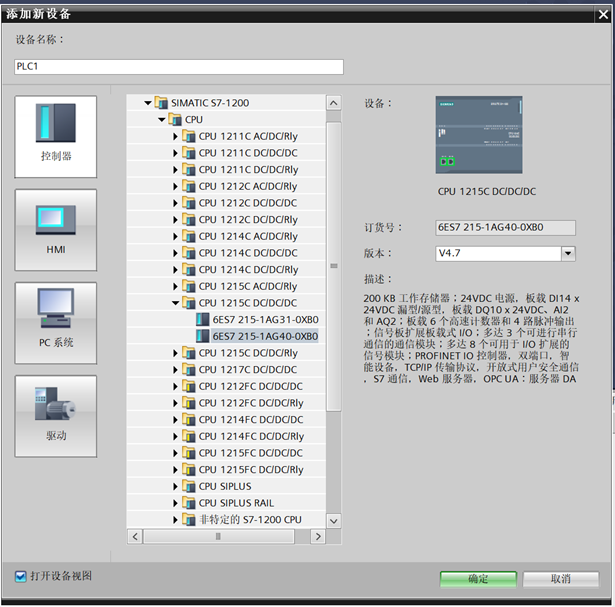

选择设备型号，可以根据订货号唯一确认设备，可以更改设备名称，这里添加两台S7-1200 CPU 1215DC/DC/DC，命名为PLC1与PLC2：

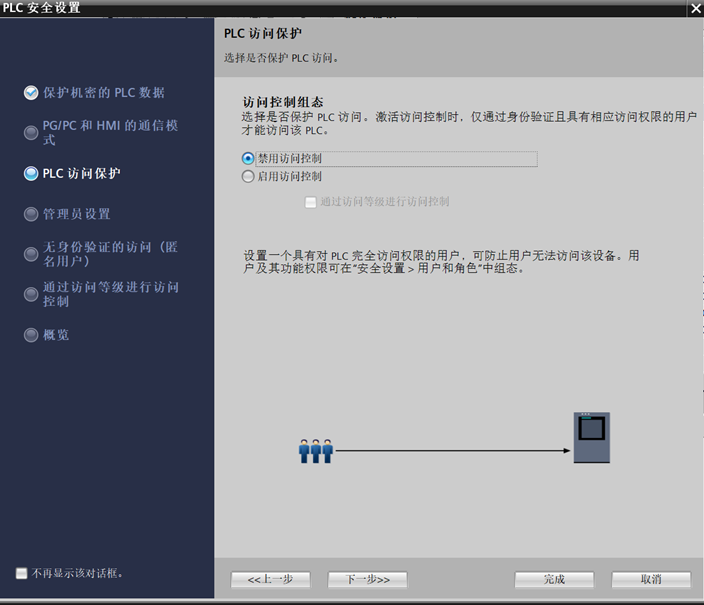

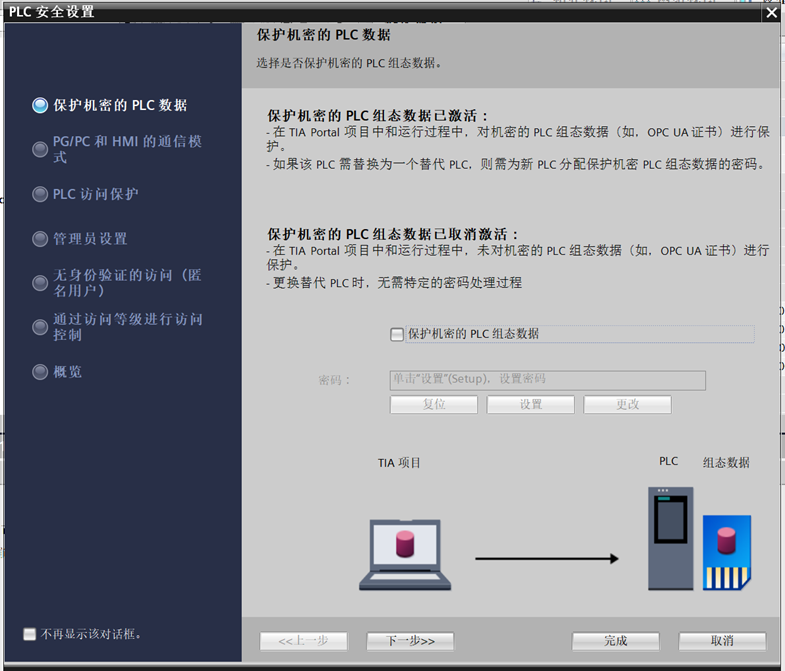

在PLC的安全设置中取消选择保护机密的PLC组态数据，并且禁用访问控制：

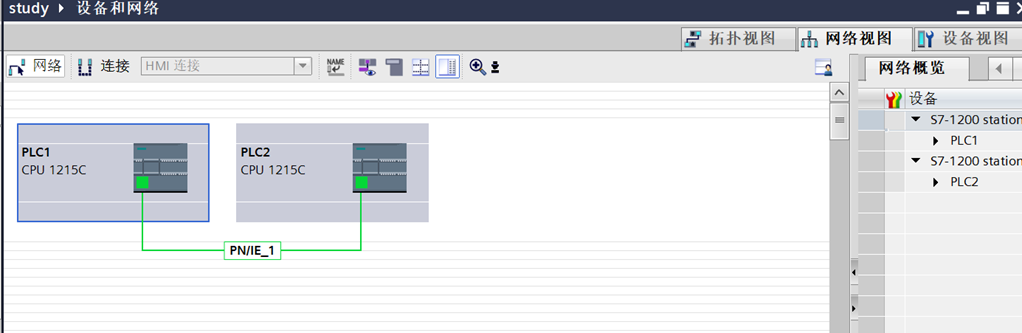

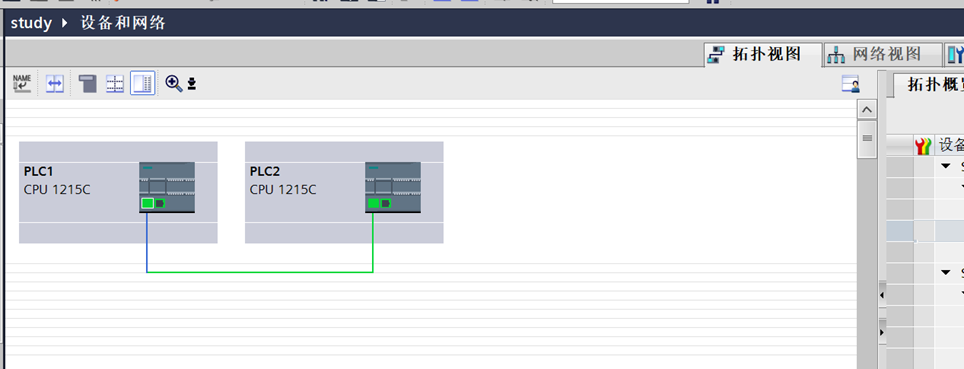

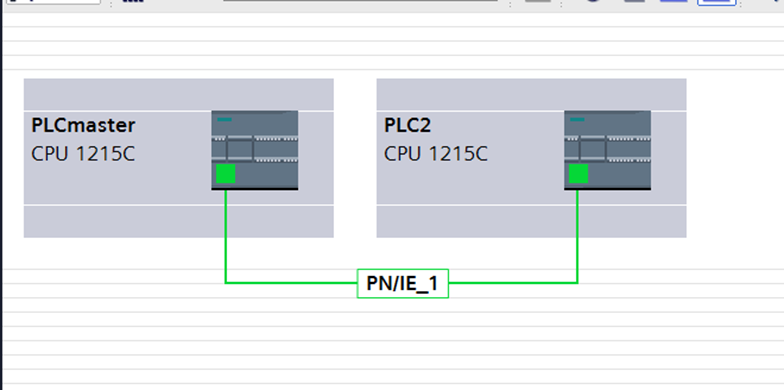

(2) 网络视图、拓扑视图连接
(3) 可访问的设备

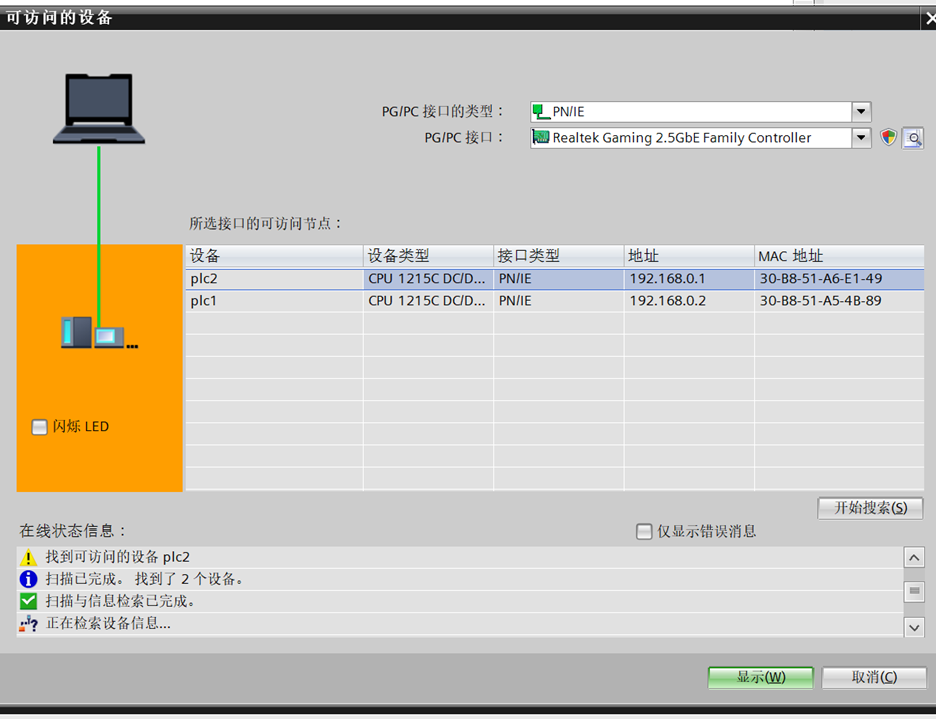

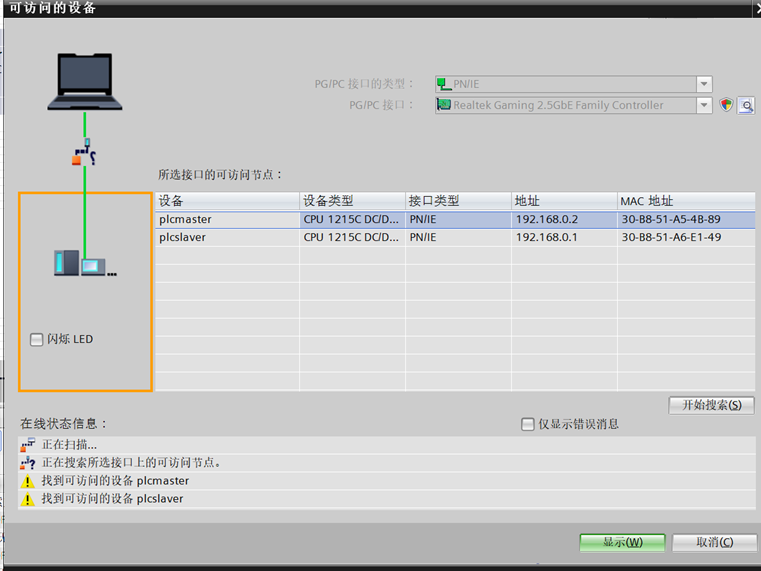

搜索可访问的设备：
点击显示，可以在在线访问中查看
(4) 编译与下载
将两台PLC分别改为：PLCmaster作为发送数据的主站，PLCsalver作为接受数据的从站。

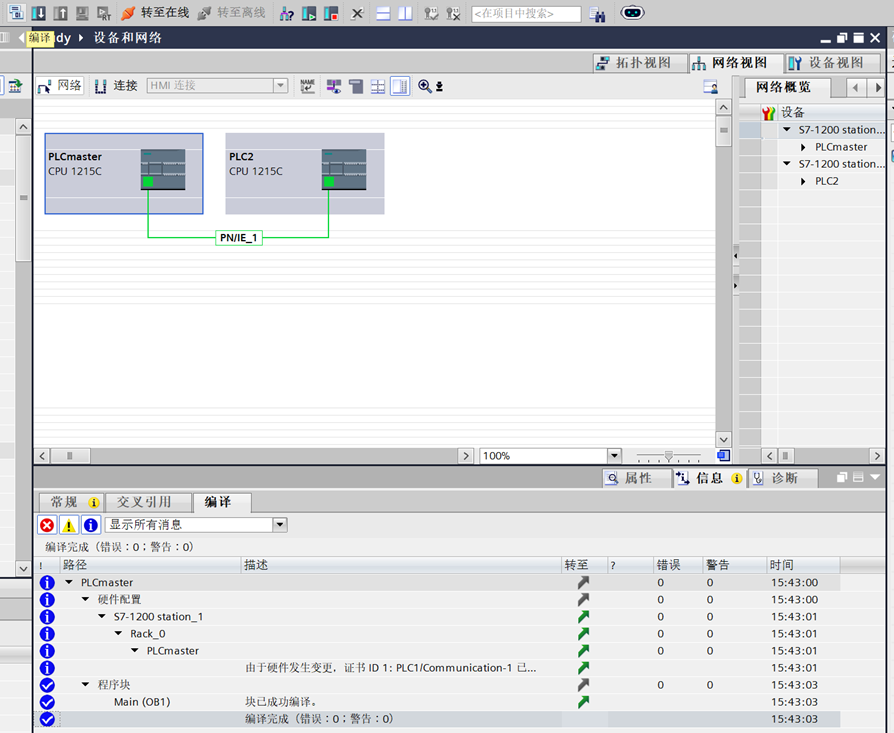

修改一台后，点击设备，编译------下载

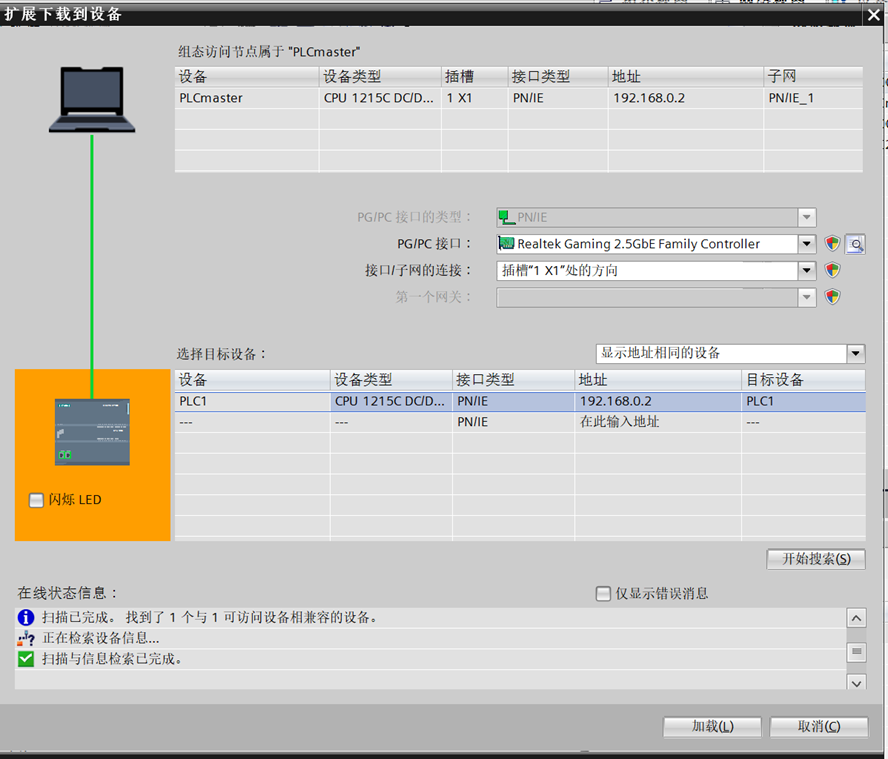

这里选择下载的目标设备，上面的组态访问节点是指我们组态的PLC，下面的目标类型是根据网线找到的设备。记得需要相同的IP地址才可以加载。加载成功后，实现名字的修改和设备的捆绑。

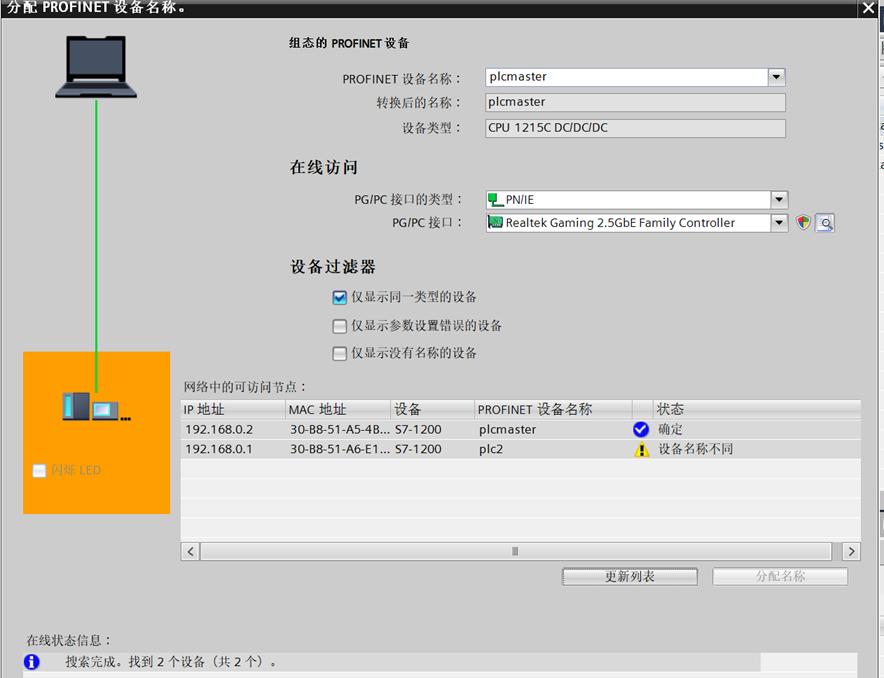

加载完成后，点击查看分配PROFINET设备的名称，已经分配成功：
同样的方法修改PLC_2，修改成功：
3.2 PLCmaster编程

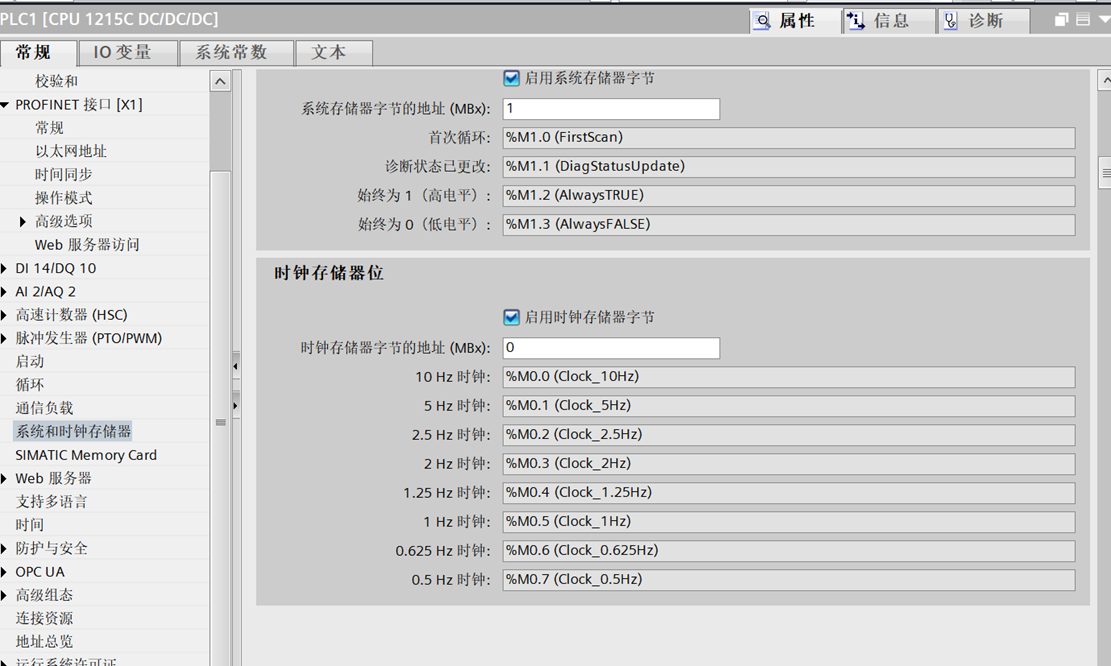

为了编程方便，使用 CPU 属性中定义的时钟位，定义方法如下：在 "项目树" > "PLC_1" > "设备组态" 中，选中 CPU ，然后在下面的属性窗口中，"属性" > "系统和时钟存储器" 下，将系统位定义在MB1，时钟位定义在MB0：

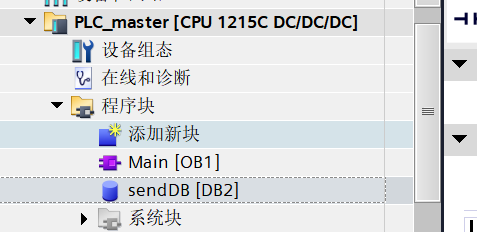

- 发送数据区DB

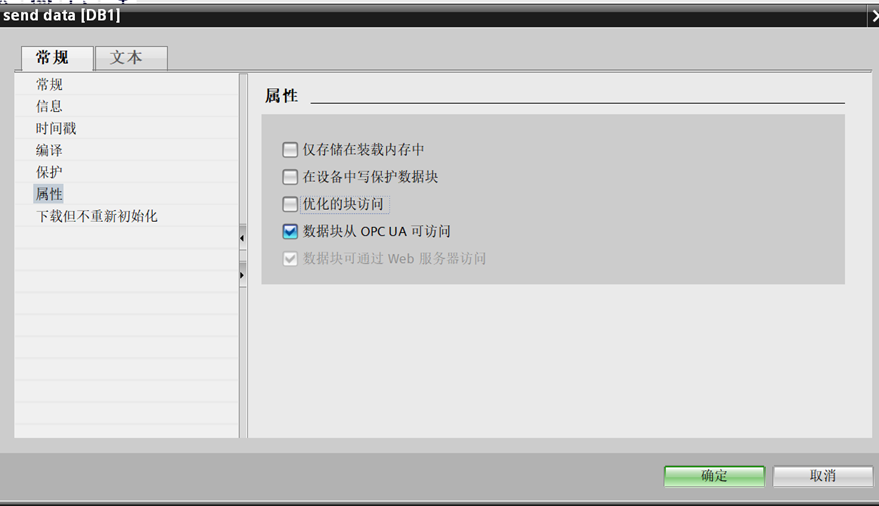

添加新块选择"数据块" 创建 DB 块，在DB块的属性->常规->属性中，取消勾选"优化的块访问"，点击"确定"键：
注意：对于双边编程通信的 CPU ，如果通信数据区使用 DB 块，既可以将 DB 块定义成符号寻址，也可以定义成绝对寻址。使用指针寻址方式，必须创建绝对寻址的 DB 块：
需要在属性中取消勾选优化的块访问：

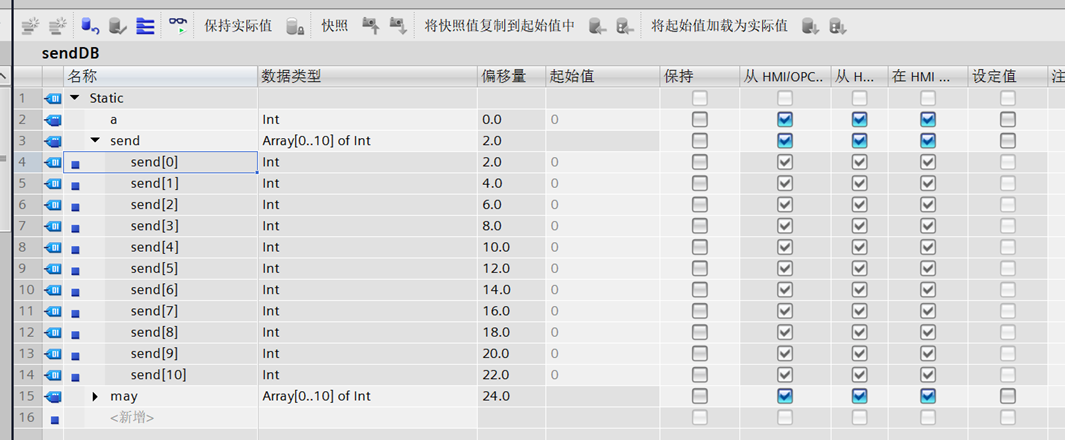

点击编译后，出现偏移量，就是每个变量在内存中的起始地址，单位是 字节. **位，**Int类型是2个字节：
- 调用TSEND_C指令

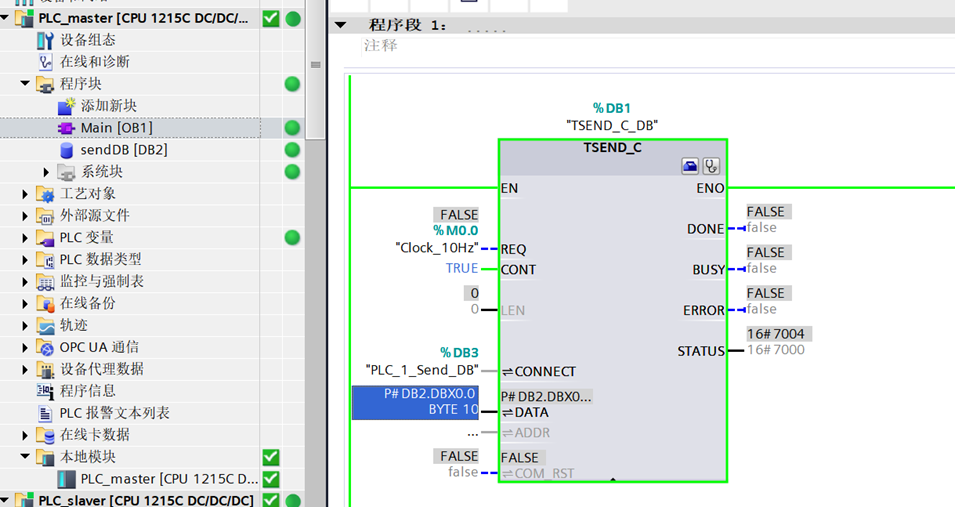

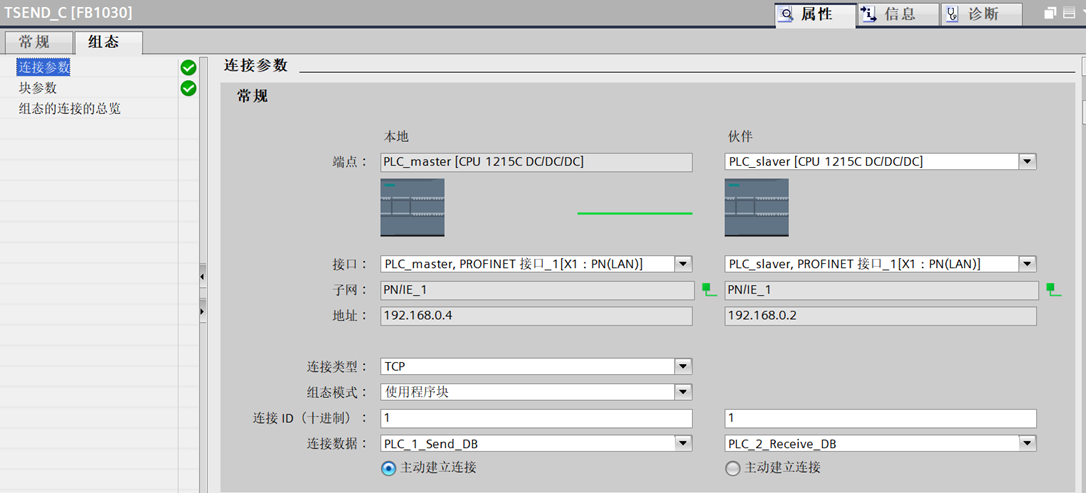

在PLC_master的OB1的主程序中调用 TSEND_C指令， 发送数据到PLC_slaver中，这个指令的含义是TSEND+TCON，所以就不用额外写TCON了。定义连接参数如下，谁是send，谁主动建立连接：

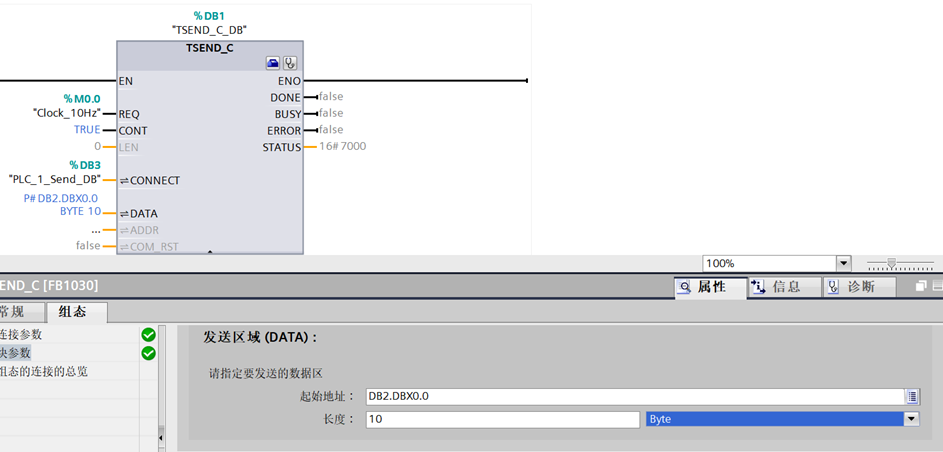

使能定义为系统时钟0.5Hz。上面启动了指针寻址，可以通过绝对地址寻址。DATA定义从DB2的DBX0.0开始发送10个字节，这里的长度可以大于数据区的字节长度，也可以小于字节区的数据长度：
3.3 PLCslaver编程

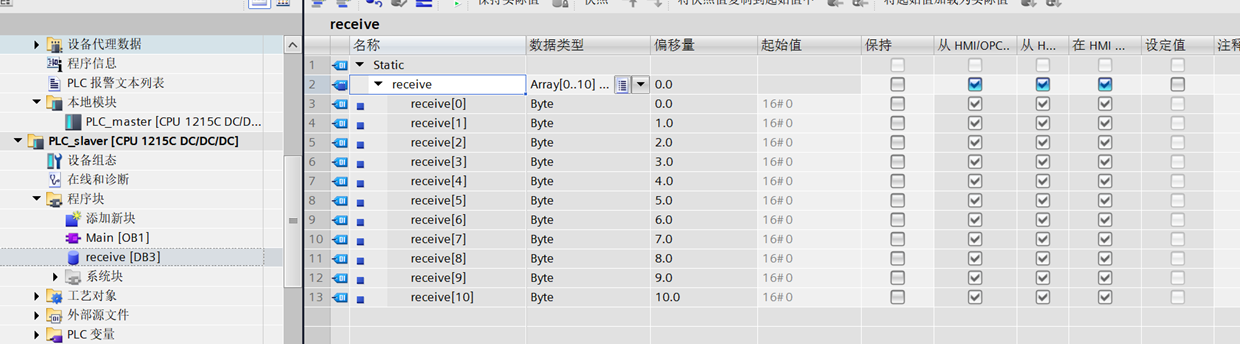

(1) 接收数据区DB
同样取消块优化，方便指针寻址：

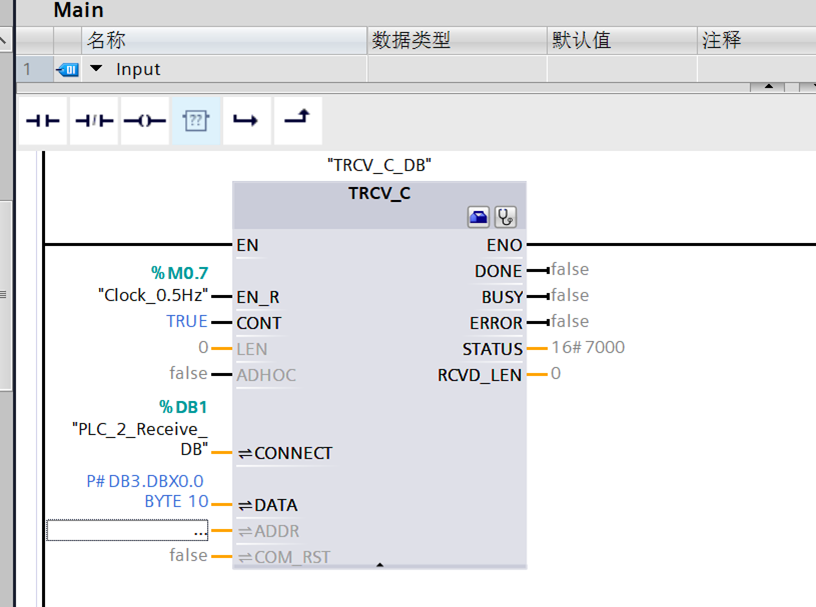

(2) 调用Trcv_c指令
定义接受10个字节的数据，使能定义为系统时钟0.5Hz：
3.4 调试
全部下载编译后，两个设备都点击进入在线，并且启用监视：

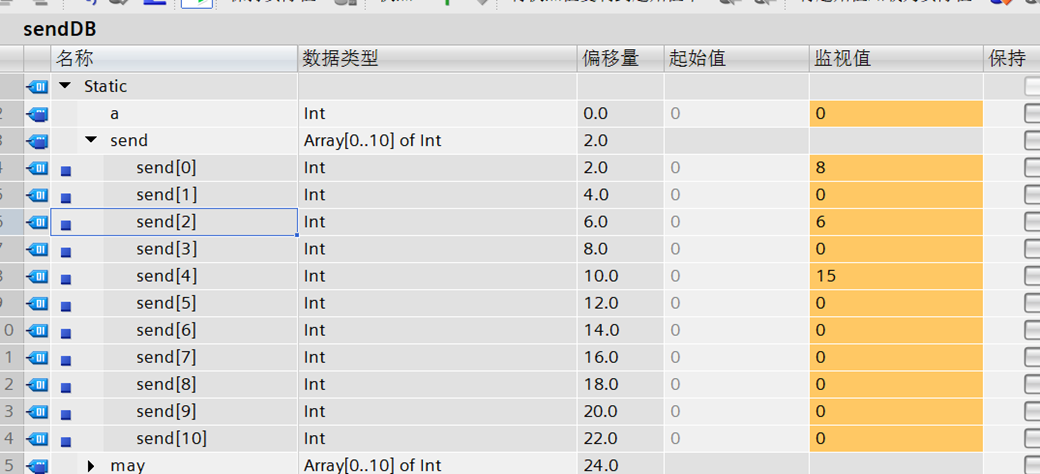

可以修改sendDB中的数据：

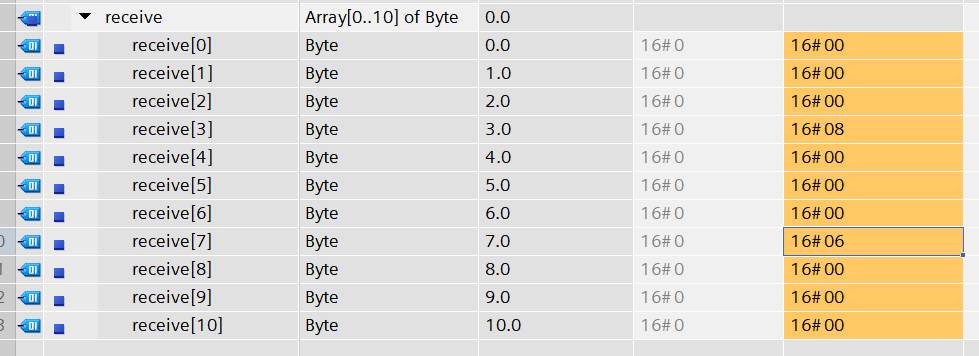

在receive数据块中查看可以发现，由于int是两个字节，这里byte就是一个字节，所以receive3才是08，send4=15，已经处于第11个字节了，所以无法被发送出去。
