1. RMII概述
RMII（Reduced Media Independent Interface，精简介质独立接口）是MII（Media Independent Interface）的简化版本。

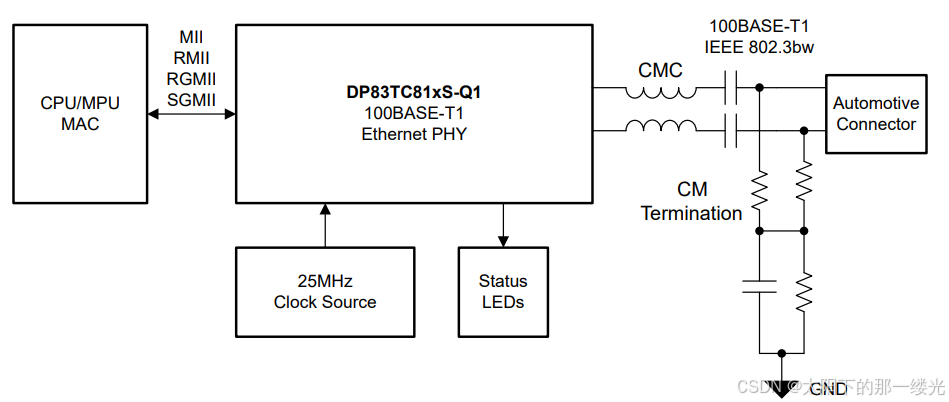

核心作用：主要用于以太网中MAC（媒体访问控制）与PHY（物理层）芯片之间的连接。
核心设计目标：是在保证10/100Mbps传输速率的前提下，大幅减少引脚数量，降低PCB布线复杂度和系统成本，广泛应用于资源受限的嵌入式系统（如IoT设备、工业控制、低端路由器等）。

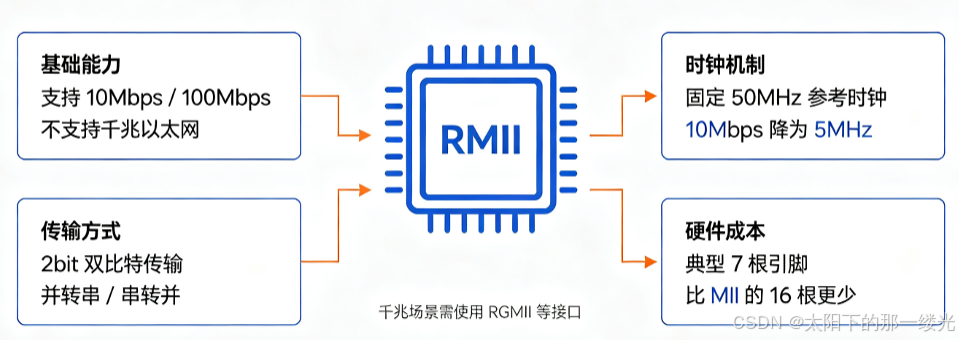

1.1. RMII核心参数
- 速率能力：
仅支持 10Mbps / 100Mbps ，不支持千兆以太网；千兆场景需选用 RGMII 等接口。
- 时钟与速率原理：
-
基准时钟：固定 50MHz
-
100Mbps：双比特传输 × 50MHz = 100Mbps
-
10Mbps：时钟分频为 5MHz，双比特传输 × 5MHz = 10Mbps
-
传输方式：内部做并串 / 串并转换，双边沿采样实现双比特吞吐
- 位宽与引脚：
-
数据位宽：2bit（双比特传输）
-
引脚总数：7 根
-
对比标准 MII（16 根引脚），引脚大幅精简，有效降低 PCB 布线难度与硬件成本。
1.2. RMII设计
RMII（Reduced Media Independent Interface）接口其实就是MII接口的简化版本，将TX_CLK和RX_CLK合并为双向时钟线REF_CLK，由外部的晶振同时给PHY芯片和MAC主控芯片提供时钟信号。将4位的数据线简化为2位。

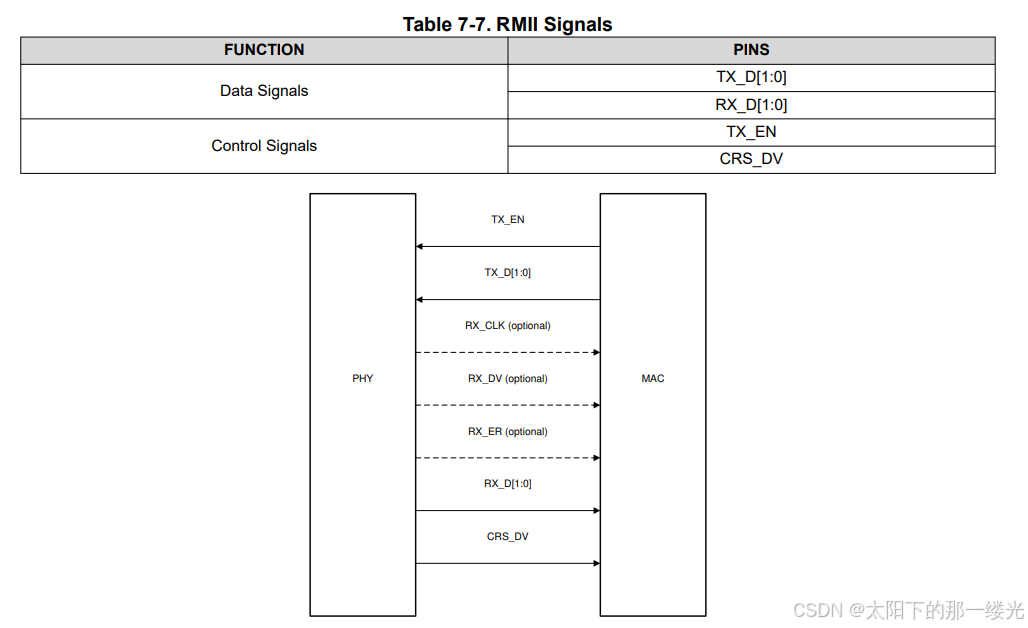

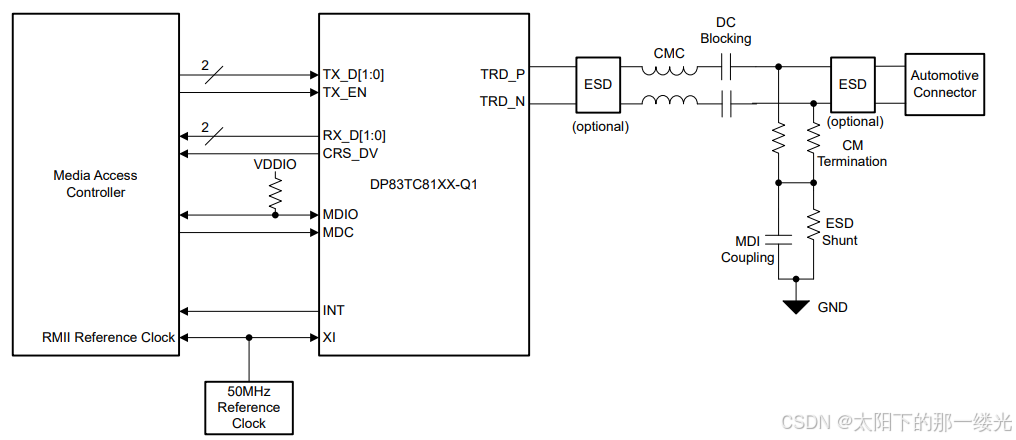

RMII接口的信号连接如图所示（图中PHY的TX和RX按照MAC侧定义的，即MAC的TX应连接PHY的RX，MAC的RX连接PHY的TX）：
| 信号 | 方向 | 位宽 | 含义 |
|---|---|---|---|
REF_CLK |
I（输入，对 MAC 而言） | 1 | 参考时钟，外部晶振产生，100Mbps 时为 50MHz，10Mbps 时为 5MHz。 |
CRS_DV |
O（输出，PHY→MAC） | 1 | 高电平表示接收数据有效（同时包含载波检测与数据有效）。 |
RX_ER |
O（输出，PHY→MAC） | 1 | 高电平表示接收数据错误，接收端不接受该数据。 |
RX_D |
O（输出，PHY→MAC） | 2 | 接收数据总线（RMII 标准为 2bit 数据，通过 DDR 采样实现 10/100Mbps 速率）。 |
TX_EN |
I（输入，MAC→PHY） | 1 | 高电平表示发送数据有效。 |
TX_D |
I（输入，MAC→PHY） | 2 | 发送数据总线（RMII 标准为 2bit 数据） |

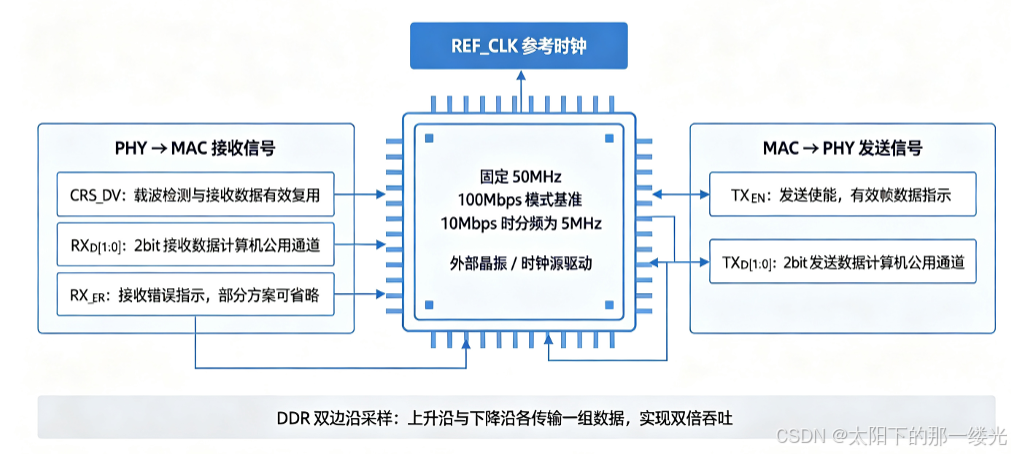

- 时钟信号
REF_CLK：这是整个接口的核心，固定由外部提供 50MHz 时钟（100Mbps），10Mbps 模式下通过分频得到 5MHz。
-
它是单向的，由外部晶振 / 时钟源驱动，不随收发方向变化。
-
所有数据信号都以它为基准进行双边沿采样，因此时钟质量直接影响通信稳定性。
功能: MAC 芯片通过这两条线向 PHY 芯片发送要传输的数据帧。

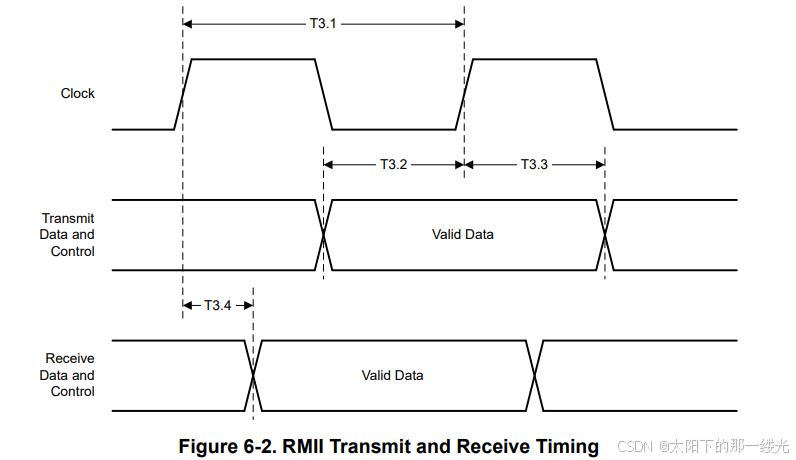

- 在 100Mbps 模式下，数据在 REF_CLK 的每个上升沿发送；
- 在 10Mbps 模式下，数据在每 10 个 REF_CLK 周期（即 100ns）发送一次，并在该周期内保持稳定。
- 接收信号（PHY → MAC）
-
CRS_DV：RMII 的关键复用信号，同时实现了标准 MII 中CRS（载波检测）和RX_DV（接收数据有效）的功能。 -
RX_D[1:0]：2bit 并行数据，在时钟的上升沿和下降沿各传输一组数据，通过 DDR 方式实现双倍吞吐。 -
RX_ER：可选信号，用于上报接收错误，部分精简设计会省略。
- 发送信号（MAC → PHY）
-
TX_EN：发送使能，有效时表示TX_D上的数据是有效的以太网帧数据。 -
TX_D[1:0]：2bit 并行发送数据，同样以 DDR 方式传输。
2. RMII测试方案
2.1. 测试设备
| 设备 | 要求 | 用途 |
|---|---|---|
| 示波器 | 带宽≥1GHz，采样率≥5GSa/s | 眼图、抖动、时序、信号完整性测试 |
| 逻辑分析仪 | 支持 50MHz 同步采样 | 捕获 RMII 数字信号，分析协议帧结构 |
| 以太网测试仪 | 支持 10/100Mbps，带误码率统计 | 吞吐量、丢包率、误码率测试 |
| 可调电源 | 支持纹波噪声测试 | 验证电源波动对 RMII 通信的影响 |
| 测试夹具 / 探针 | 接地弹簧探针 | 减少探头引入的信号反射 |
2.2. 测试环境
- 被测件（DUT）：主控（MAC）+ PHY 芯片，工作在 RMII 模式
- 参考时钟源：外部 50MHz 晶振（或主控 / PHY 提供的 REF_CLK）
- 链路配置：
- 回环模式：PHY 内部回环（优先），无需外接网线
- 链路模式：PHY 通过网线连接交换机 / 测试仪器
2.3. 测试项目
2.3.1. 硬件信号完整性测试（物理层）
- REF_CLK 时钟测试
测试点：MAC 侧与 PHY 侧的 REF_CLK 引脚
| 测试项目 | 指标要求 | 测试方法 |
|---|---|---|
| 频率 / 周期 | 100Mbps：50MHz（周期 20ns）10Mbps：5MHz（周期 200ns） | 示波器单次测量频率，统计偏差≤±100ppm |
| 时钟抖动 | 周期抖动（Cycle-Cycle）≤500psRMS 抖动≤50ps | 示波器开启抖动分析功能，长时间统计 |
| 电平参数 | 高电平≥0.7×VDDIO低电平≤0.3×VDDIO峰峰值≥1.8V（典型 3.3V） | 示波器光标测量，避免过冲 / 下冲超过 20% VDD |
| 上升 / 下降时间 | ≤5ns（典型≤2ns） | 测量 10%~90% 电平的边沿时间 |
- 数据 / 控制信号测试（TX/RX）
测试点：TXD1:0、TX_EN、RXD1:0、CRS_DV、RX_ER
| 测试项目 | 测试条件/触发方式 | 核心技术指标要求 | 异常判定与问题说明 |
|---|---|---|---|
| 电平与边沿测试 | 测试TXD、TX_EN、RXD、CRS_DV等所有数据/控制信号，参考REF_CLK信号标准 | 1. 高低电平标准、上升/下降时间与REF_CLK保持一致； 2. 信号过冲/下冲 ≤ 20% VDDIO； 3. 无异常电压波动。 | 过冲/下冲超标，易造成IO端口损坏、电平误触发，导致随机通信报错、链路不稳定。 |
| 眼图测试（关键项） | 以REF_CLK为参考时钟，开启示波器Persist波形叠加模式，100Mbps速率测试 | 1. 眼高 ≥ 150mV； 2. 眼宽 ≥ 0.4UI（100Mbps下UI=10ns，眼宽≥4ns）；3. 确定性抖动 ≤ 1ns；4. 随机抖动符合以太网RMII标准。 | 眼图张开不足、轮廓模糊或闭合，说明PCB存在阻抗不匹配、信号串扰、时序偏移问题，会引发丢包、误码、高速速率协商失败。 |

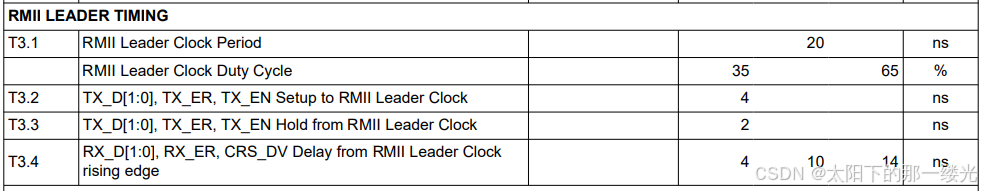

| 建立/保持时序验证 | 以REF_CLK上升沿为基准，分别测试TX、RX双向信号时序 | TX方向（MAC→PHY）：TXD、TX_EN建立时间≥2ns，保持时间≥2ns； RX方向（PHY→MAC）：RXD、CRS_DV建立时间≥2ns，保持时间≥2ns；时钟数据相对偏移：±0.5ns以内。 | 建立/保持时间不满足、时序偏移超标，会导致信号采样错误、数据解析异常，是RMII接口丢包、通信不稳定的核心时序问题。 |
2.3.2. 功能与协议测试（链路层）

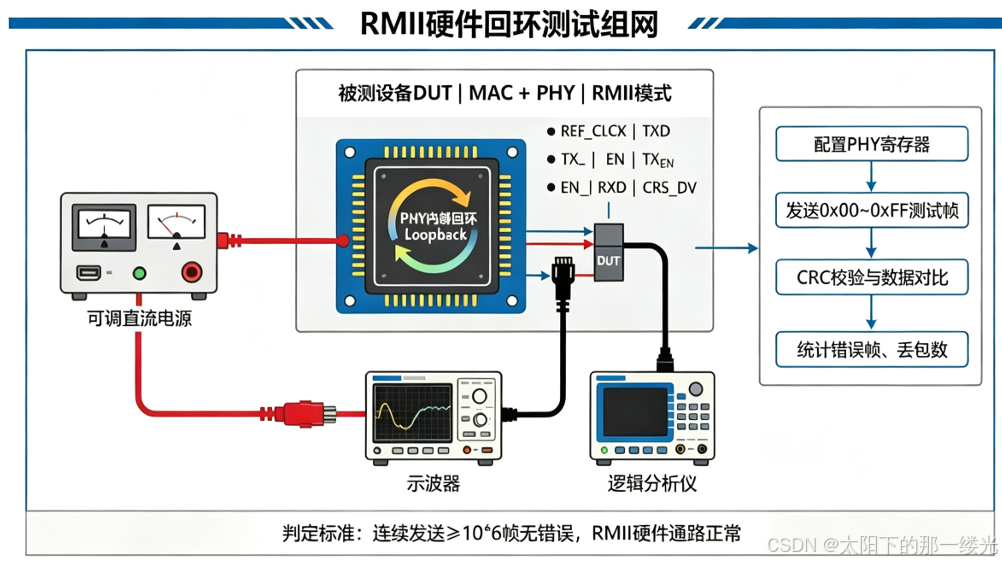

- 硬件回环测试（最底层验证）
目的：验证 MAC 与 PHY 之间的 RMII 接口硬件通路，隔离外部链路影响
-
配置 PHY 寄存器进入内部回环模式（如 Loopback 位使能）
-
MAC 发送递增计数测试帧（如 0x00~0xFF 循环数据），带 CRC 校验
-
接收端对比数据完整性，统计错误帧、丢包数
-
判定：连续发送≥10^6 帧无错误，说明 RMII 接口硬件正常

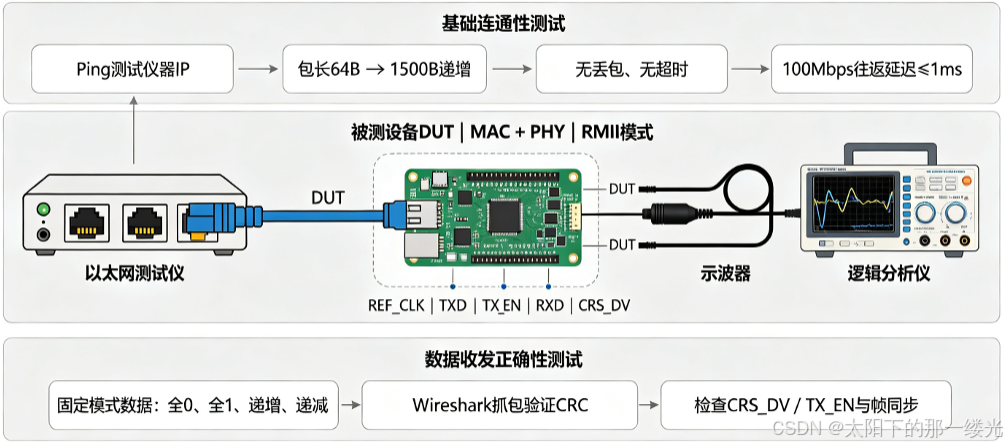

- 协议层连通性测试
（1）基础连通性
-
测试方法：DUT ping 测试仪器 IP，ping 包大小从 64 字节到 1500 字节递增
-
指标：无丢包、无超时，往返延迟稳定（100Mbps 下≤1ms）
（2）数据收发正确性
-
发送固定模式数据（如全 0、全 1、递增 / 递减数据）
-
接收端通过 Wireshark 抓包，验证数据完整性、CRC 校验结果
-
验证 CRS_DV/TX_EN 信号与数据帧的同步关系（帧开始拉高，帧结束拉低）
2.3.3. 性能与压力测试

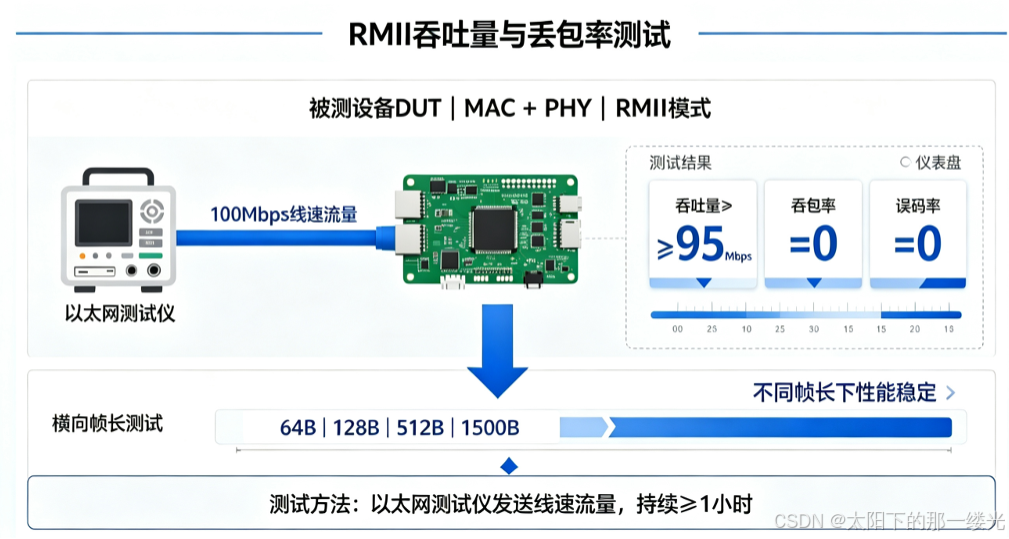

- 吞吐量与丢包率测试
-
测试方法：以太网测试仪发送线速流量（100Mbps），持续≥1 小时
-
指标：
-
吞吐量≥95Mbps（无流量控制时）
-
丢包率 = 0，误码率 = 0
-
不同帧长（64/128/512/1500 字节）下性能稳定
-

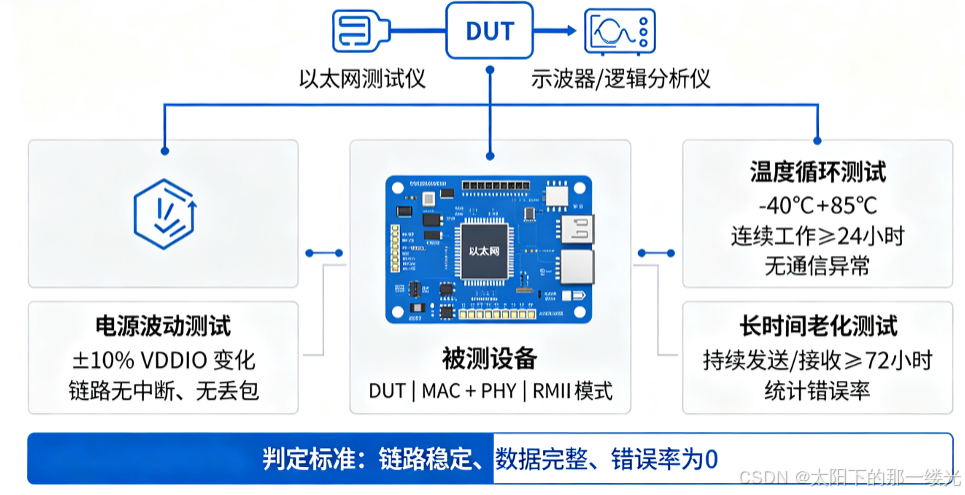

- 环境与稳定性测试
-
电源波动测试：±10% VDDIO 变化下，链路无中断、无丢包
-
温度循环测试：-40℃~+85℃工作温度，连续工作≥24 小时，无通信异常
-
长时间老化测试：持续发送 / 接收数据≥72 小时，统计错误率
3. RMII测试问题排查
| 现象 | 可能原因 | 排查方法 |
|---|---|---|
| 链路协商失败 | REF_CLK 质量差、模式配置错误 | 测量时钟频率 / 抖动，检查 PHY 寄存器配置 |
| 随机丢包 | 时序不满足建立 / 保持时间、信号完整性差 | 示波器测 Setup/Hold 时间、眼图，检查等长布线 |
| 大流量下丢包率上升 | 眼图闭合、时钟抖动超标 | 调整终端电阻、优化布线，改善电源滤波 |
| 10Mbps 正常，100Mbps 异常 | 时钟分频 / 倍频错误、带宽不足 | 验证 50MHz 时钟稳定性，检查 IO 带宽设置 |
