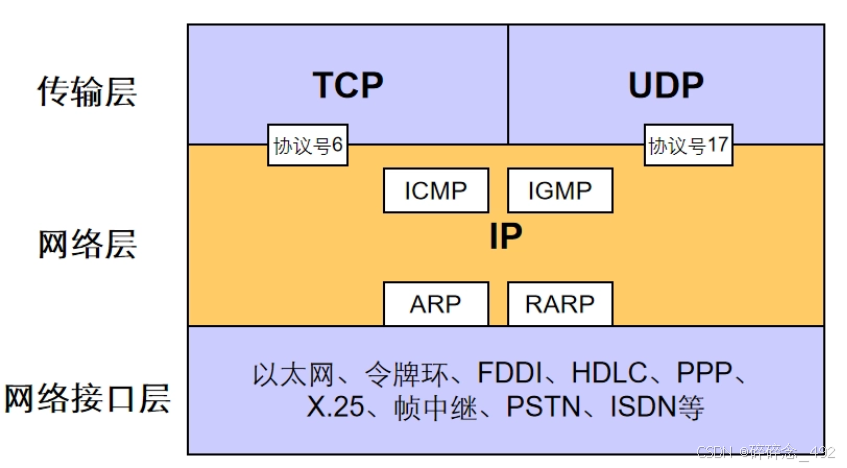

一、网络通信基础：IP协议
IP协议规定了数据的封装方式，网络节点的标识 方法，用于网络上数据的端到端的传递
IP的主要作用
1、标识节点和链路
用唯一的IP地址标识每一个节点
用唯一的IP网络号标识每一个链路
2、寻址和转发
确定节点所在网络的位置，进而确定节点所在的位置
IP路由器选择适当的路径将IP包转发到目的节点
3、适应各种数据链路
根据链路的MTU对IP包进行分片和重组
为了通过实际的数据链路传递信息，须建立IP地址到数据链路层地址的映射
IP地址表示
32位二进制数：网络号+主机号；网络号标识主机所在网络，主机号标识该主机
点分十进制：每 8 位 的二进制数转换为十进制数

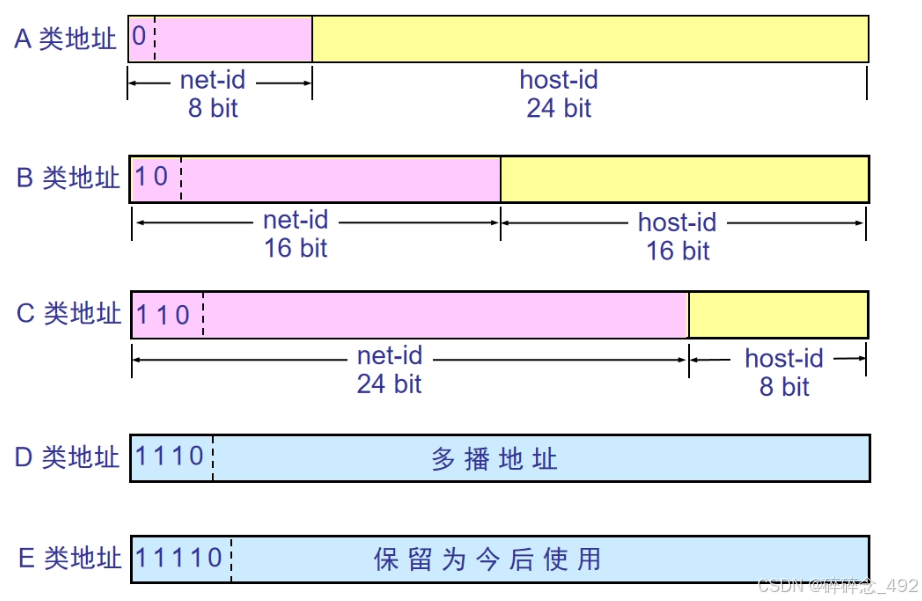

A类地址：前一个字节是网络号**（网络号：1~126）去掉全0和全1**
B类：前两个字节是网络号（128.1~191.255）
C类：前三个字节是网络号（192.0.1~223.255.255）
D类：多播地址（组播地址）

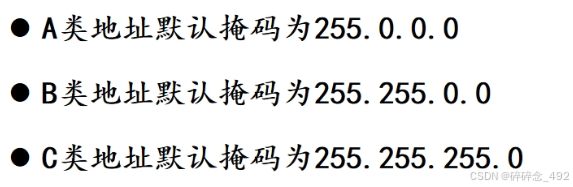

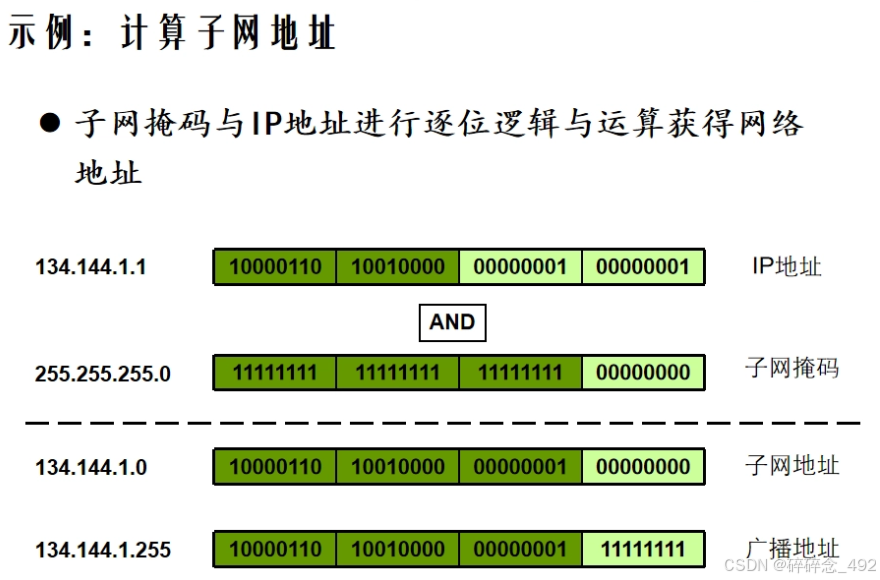

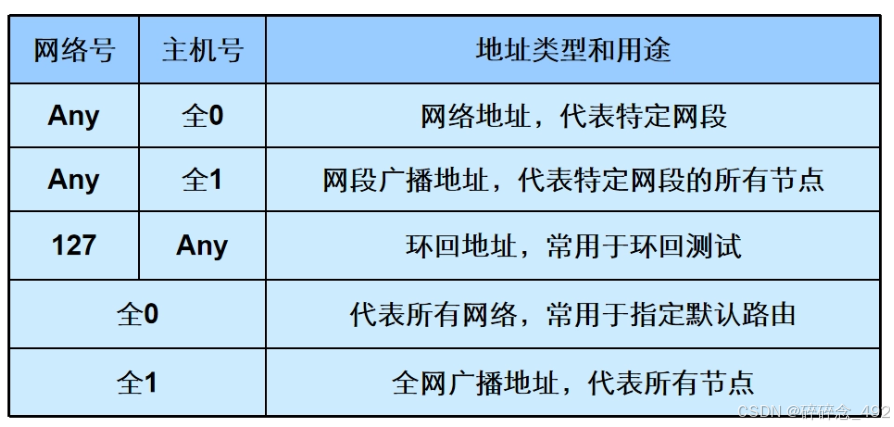

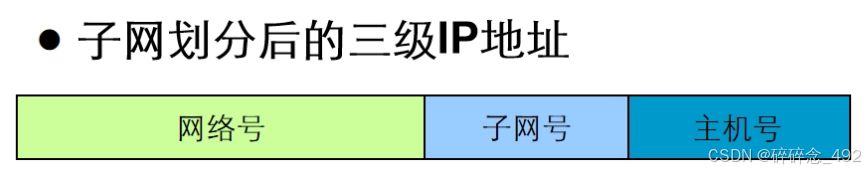

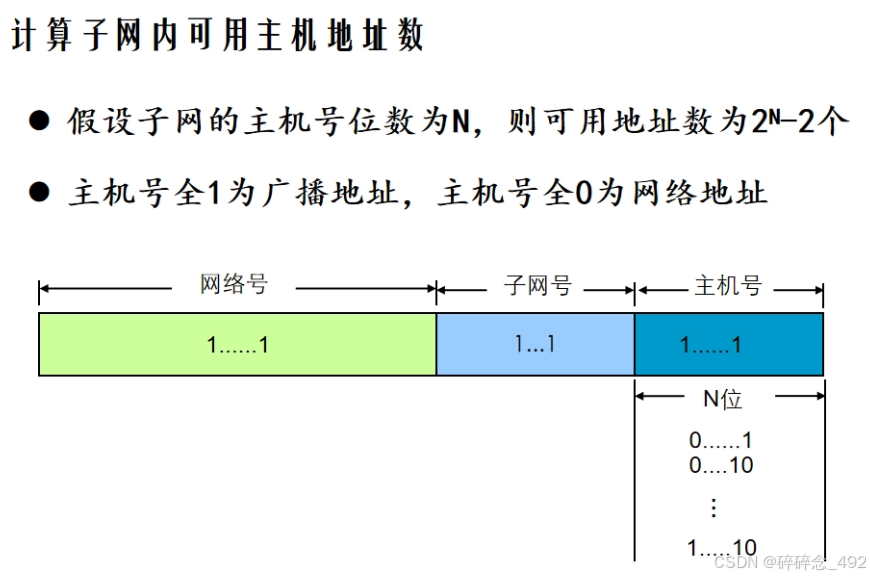

子网划分
1、按自然分类的子网划分

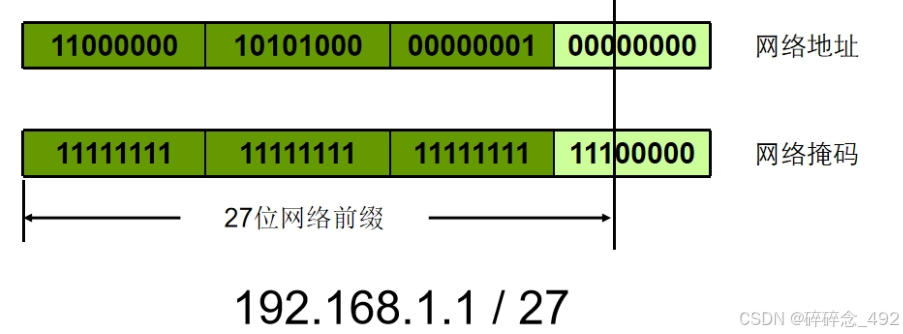

2、无类域间路由，用斜线法表示网络前缀长度
二、ARP
为什么要有ARP协议？
IP地址是一个逻辑地址 ，不能被物理网络所识别 IP 负责跨网络找目标，MAC 负责物理链路里精准投递；硬件只认 MAC，所以说 IP 无法被物理网络直接识别。
ARP的作用：将主机的网络地址动态映射为MAC地址，只有将三层逻辑 IP 转换为二层硬件 MAC，才能在以太网帧中完成数据转发。
主机只知道目标 IP，不知道对应 MAC 时，触发 ARP 流程；
每台设备维护ARP 缓存表，临时存储 IP-MAC 对应关系
反向协议 RARP：MAC→IP
ARP基本配置命令
手工添加静态ARP表项，永久生效
[Router]arp static IP地址 MAC地址
删除静态ARP表项
[Router]undo arp IP地址
显示ARP的运行信息
<Router> display arp扩展：跨网段通信完整流程（IP 寻址 + ARP 解析）
步骤 1：PC 做 IP 寻址判断（核心：判断是否同网段）
PC 拿到目标 IP 192.168.2.20，结合自身 IP + 子网掩码计算网络号：
- 自身网络号：
192.168.1.0 - 目标网络号：
192.168.2.0
✅ 结论：不属于同一网段 ，跨网段通信，数据包必须先发给默认网关（路由器），而非直接找目标主机。
步骤 2：PC 发起 ARP（解析网关 IP → 网关 MAC）
因为PC 需要先把数据发给网关192.168.1.1，但网卡只认 MAC，所以先发送 ARP 广播请求，拿着网关的IP地址去找网关的MAC地址，之后 路由器回复 ARP 单播应答 ：我的 IP 是192.168.1.1，MAC=MAC-R1，PC 将 192.168.1.1 ↔ MAC-R1 写入 ARP 缓存。
步骤 3：PC 封装数据帧，发给路由器
网络层 IP 头部（全程不变）
- 源 IP：
192.168.1.10（PC） - 目的 IP：
192.168.2.20（Server）
数据链路层帧头部（二层地址，每经过一台设备就改写）
- 源 MAC：
MAC-A（PC） - 目的 MAC：
MAC-R1（路由器左接口）
PC 将帧发出，交换机根据 MAC 转发给路由器。
步骤 4：路由器接收数据包，路由转发（三层转发）
- 路由器收到帧，解封装二层头部，读取IP 头部 的目的 IP
192.168.2.20 - 查询路由表 ：得知该网段从右接口
192.168.2.1出去可达 - 保留IP 头部原地址不变 （源 / 目 IP 全程不变），准备重新封装二层帧。
步骤 5：路由器右接口 发起 ARP
路由器要把数据发给192.168.2.20，执行 ARP：
- 查看自身 ARP 缓存，无对应条目
- 在
192.168.2.0/24网段发送 ARP 广播请求 - 服务器 Server 收到广播，匹配自身 IP，返回 ARP 单播应答 ，告知 MAC=
MAC-S - 路由器将
192.168.2.20 ↔ MAC-S存入 ARP 缓存。
步骤 6：路由器重新封装帧，发给目标服务器（解析目标IP → 目标MAC）
网络层 IP 头部：依旧不变
源 IP=192.168.1.10，目的 IP=192.168.2.20
数据链路层帧头部：二层地址被改写
- 源 MAC：
MAC-R2（路由器右接口） - 目的 MAC：
MAC-S（服务器）
帧转发到服务器，服务器解封装，收到数据，通信完成。
注意：
- IP 地址（三层） ：端到端全程不变，负责跨网段寻址。
- MAC 地址（二层） ：链路到链路不断改写，只用于当前物理网段转发。
- ARP 触发规则
- 同网段：ARP 直接解析目标主机 IP
- 跨网段：源主机只 ARP 解析网关 IP ；网关再 ARP 解析最终目标 IP （源主机→终主机）
- 广播域隔离：ARP 广播无法穿过路由器，每个网段的 ARP 请求仅在本网段生效。
思考：跨网段为什么要网关才能通信
首先一开始主机A会拿着目标IP和自己的掩码比对得到网络地址，发现不一致，判定对方跨网段。就不能不能直接 ARP 找目标主机，因为广播不能跨网段。此时就需要网关，帮它出网段。
ARP代理
什么是ARP代理？
ARP代理就是不给路由器配置网关或者静态路由，依然实现跨网段通信
如果给路由器配置了 ARP 代理 ，路由器可以像二层交换机一样转发 ARP报文。
做法：分别在两个端口开启ARP代理功能即可
在 RTA 上配置 ARP 代理：
[RTA]interface GigabitEthernet0/0
[RTA-GigabitEthernet0/0] proxy-arp enable
[RTA]interface GigabitEthernet0/1
[RTA-GigabitEthernet0/1] proxy-arp enable之后PCA可以直接ping通PCB
在 PCA 上查看 ARP 表项
<PCA>display arp
在路由器上查看ARP表项
<RAT>display arp all在PCA上查看ARP表项，发现 PCB对应的MAC地址 与RTA 接口 G0/0的 MAC地址相同 。也就是说，在 PCA 看来，RTA 的接口 G0/0 就是 PCB，以为是同一个网段 。实际上，是 RTA 的接口 G0/0 执行了 ARP 代理功能，为 PCA 发出的 ARP 请求提供了代理应答。
同理，PCB 也会认为 RTA 的接口 G0/1 就是 PCA。在 PCB 上查看 ARP 表项
RTA 的 ARP 表项 中的"Aging "含义：老化时间，表示这条ARP表项（IP->MAC映射）还能存活多久。单位一般是秒，如果表为0，设备就会删除这条ARP表项。
三、DHCP服务
DHCP是什么，有什么作用？
DHCP 全称：动态主机配置协议 ，是局域网 里自动给设备分配 IP 地址的网络服务。
如果跨网段就需要借助DHCP中继了
一、核心作用
- 自动分配 IP 地址
当手机、电脑、电视连上路由器 或者 内网时，不用手动填 IP、子网掩码、网关、DNS，DHCP 服务器自动下发全套网络参数，插上就能上网。 - 统一管理内网地址
避免多台设备IP 冲突（两台设备同 IP 会断网）。 - 地址租期管理
IP 不是永久绑定，到期自动续约 / 回收，节约 IP 资源。
二、日常场景
家里 / 公司路由器默认就是 DHCP 服务器：
- 连 WiFi → 路由器 DHCP 自动分配 IP → 直接上网
- 关闭 DHCP → 设备必须手动填 IP，否则无法联网
三、简单工作流程（四步）
发现 ：设备广播找 DHCP 服务器，发送DHCP Discover报文
提供 ：服务器拿出空闲 IP，发送DHCP Offer 报文给客户端
请求 ：设备请求要用这个 IP，发送DHCP Request报文给服务器
确认 ：服务器确认正式分配，发送DHCP ACK报文给客户端
扩展：
如果客户端接收报文后，如果发现自己已经有这个IP了，就发送DHCP Decline
用户主动断开网络、关机前手动释放 IP：则发送DHCP Release 释放
DHCP Inform：表示只要部分参数（如DNS、网关、域名），不要IP
四、DHCP实战
1、在一个局域网中，路由器配置DHCP服务的方式
路由器开启dhcp →配禁止分配的网关ip →建立待分配的ip地址池→配地址池的网关→配网络地址和掩码→在自己端口上配ip地址，否则无法访问
配置好路由器之后，PC机就能直接通过路由器获取IP地址
[RTA]dhcp enable #启动DHCP服务
[RTA]dhcp server forbidden-ip 172.16.0.1
如上配置命令的含义是：禁止DHCP服务器分配172.16.0.1这个地址
[RTA]dhcp server ip-pool 1
如上命令中数值1的含义是：创建编号为1的DHCP地址池
[RTA-dhcp-pool-pool1]network 172.16.0.0 mask 255.255.255.0
[RTA-dhcp-pool-pool1]gateway-list 172.16.0.1
配置完成后，通过display current-configuration命令查看配置的正确性

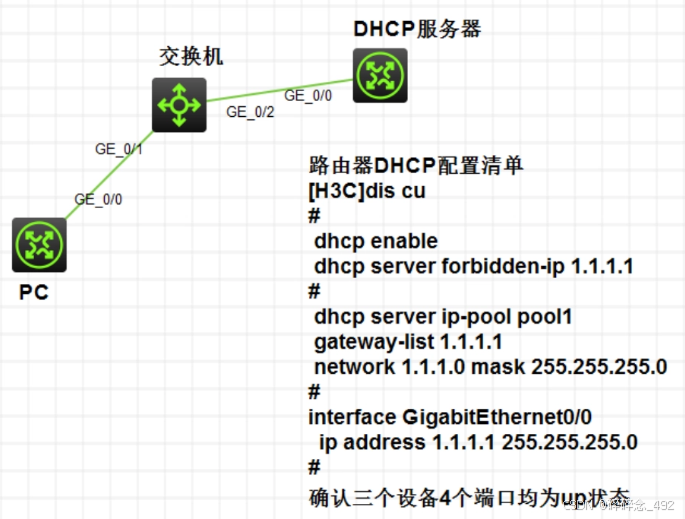

模拟器中用路由器充当PC来获取ip的方法是：
[H3C-GigabitEthernet0/0] ip add dhcp-alloc2、跨网段，PC机通过DHCP中继方式获取IP地址
第一步：配置三层交换机；第二步：开启路由器的DHCP服务
拓展：port link-mode bridge /route 区别
1. port link-mode bridge（桥接模式，默认模式）
-
二层接口 ，工作在数据链路层，转发依据是MAC地址
-
接口不能配置 IP 地址
-
作用：同网段设备互通、接入终端、划分 VLAN，支持 access/trunk/hybrid
2. port link-mode route（路由模式）
-
三层接口 ，工作在网络层，转发依据是IP地址
-
可以直接配置 IP 地址，相当于路由器接口
-
作用：不同网段之间路由互通，不支持 VLAN 相关命令
-
常用场景：交换机上实现跨网段转发，连接外网

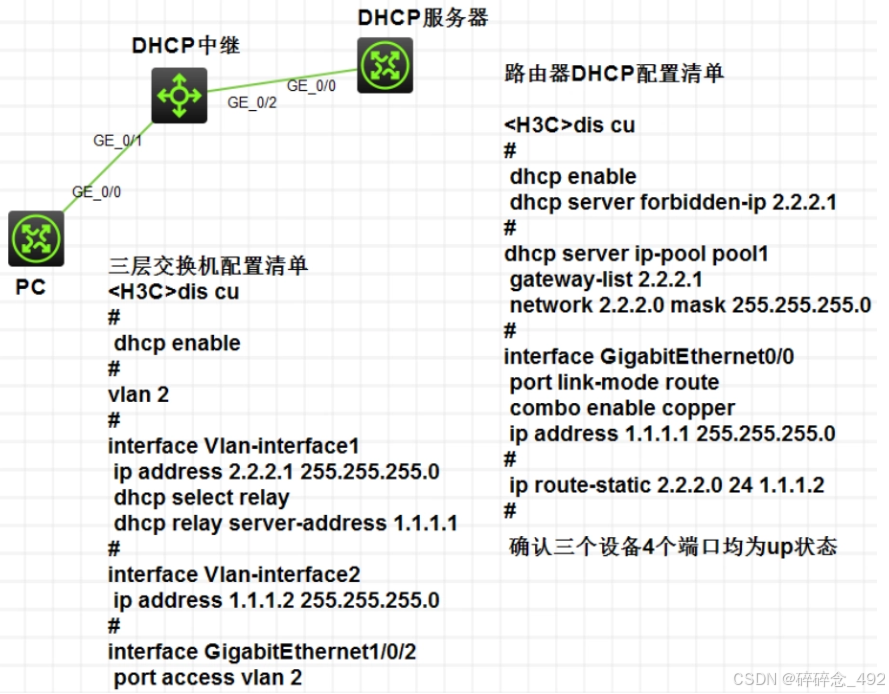

第一步：配置中间的三层交换机配置：
法一：不划分vlan，直接在接口上配网关（单纯实验、测试）
[H3C] dhcp enable
[H3C] interface GigabitEthernet 0/1
# 改为三层路由模式（关键）
[H3C-GigabitEthernet0/1] port link-mode route
# 配置本网段网关IP
[H3C-GigabitEthernet0/1] ip address 2.2.2.1 255.255.255.0
# 启用DHCP中继
[H3C-GigabitEthernet0/1] dhcp select relay
# 指定远端DHCP服务器IP
[H3C-GigabitEthernet0/1] dhcp relay server-address 1.1.1.1
[H3C-GigabitEthernet0/1] quit
[H3C] interface GigabitEthernet 0/2
[H3C-GigabitEthernet0/2] port link-mode route
[H3C-GigabitEthernet0/2] ip address 1.1.1.2 255.255.255.0
[H3C-GigabitEthernet0/2] quit法二：划分vlan（企业多部门、多网段、隔离广播）
dhcp enable
# 创建 VLAN 10 并直接加入 PC 接口 G0/1
vlan 10
port GigabitEthernet 0/1
quit
# 给 VLAN 配网关（关键：相当于网关） 注意：现在在bridge模式下
interface Vlan-interface 10
ip address 2.2.2.1 255.255.255.0
dhcp select relay
dhcp relay server-address 1.1.1.1
quit
# 接 DHCP 服务器的接口（改route模式直接配接口IP）
interface GigabitEthernet 0/2
port link-mode route
ip address 1.1.1.2 255.255.255.0
quit
# 或者创建好vlan后,再进入相应接口划分valn
[H3C]vlan 10
[H3C-vlan10] quit
# 2. 把接PC的GE0/1加入VLAN 10
[H3C] interface GigabitEthernet 0/1
[H3C-GigabitEthernet0/1] port access vlan 10
[H3C-GigabitEthernet0/1] quit第二步：配置路由器DHCP：
[RTA]dhcp enable
[RTA]dhcp server forbidden-ip 2.2.2.1
[RTA]dhcp server ip-pool 1
[RTA-dhcp-pool-pool1]network 2.2.2.0 mask 255.255.255.0
[RTA-dhcp-pool-pool1]gateway-list 2.2.2.1
[RTA-dhcp-pool-pool1]quit
[RTA]interface GigabitEthernet 0/0
[RTA-GigabitEthernet0/0]ip add 1.1.1.1 255.255.255.0
[RTA-GigabitEthernet0/0]quit
注意：跨网段，需要配一个静态路由
[RTA]ip route-static 2.2.2.0 24 1.1.1.2
静态路由：ip route-static 目的网段（网络地址） 24 下一跳直连ip地址
