具体实现功能
具体功能：
（1）可通过按键随时录音，可以录制4段声音，并可按键控制播放和暂停，最长可以录制8分钟；
（2）播放的音量可通过电位器调节；
（3）有3种播放模式，分别为单段单次播放、单段循环播放、多段循环播放；
（4）可以显示当前时间（按键可修改），可以设定2组闹钟，闹钟时间到播放对应的录音，按键按下后停止播放录音。
仿真/实物演示视频：
51单片机录音笔（带闹钟）
设计介绍
51单片机简介
51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。
本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。
资料内容
原理图和PCB（AD19）

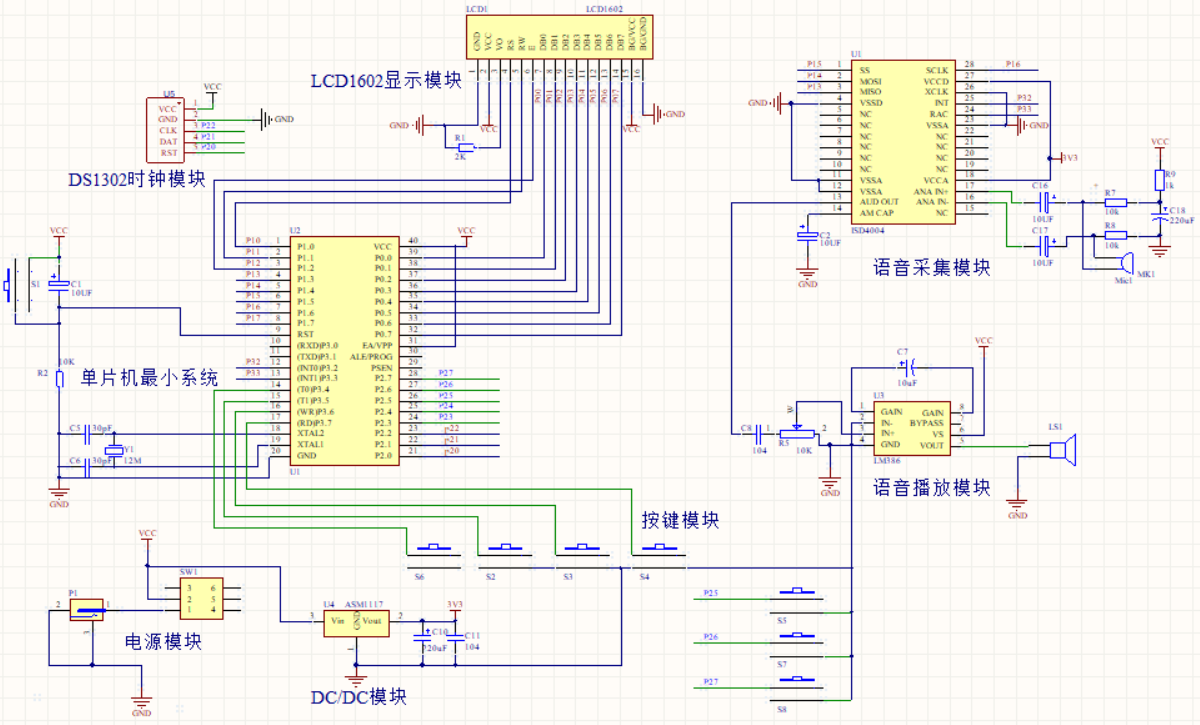

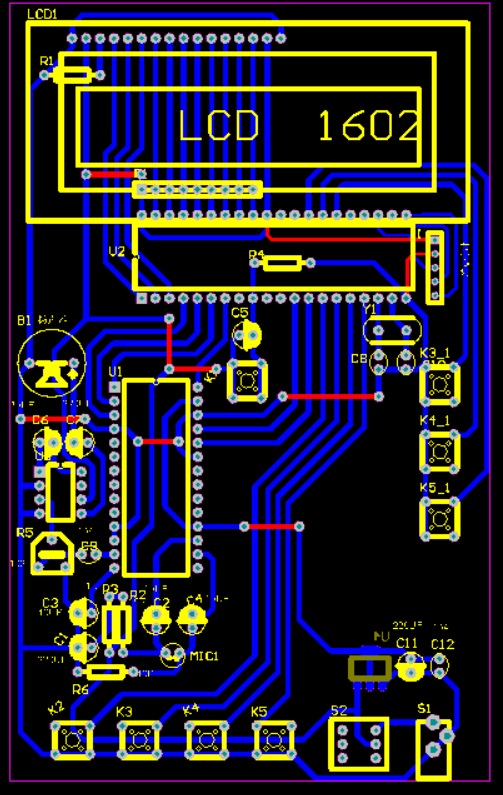

本系统原理图和PCB设计采用Altium Designer19，具体如图。
注1：请使用Altium Designer19直接打开资料中的工程文件（资料中已说明打开方式）！
注2：此设计需按照原理图制作实物，不可直接烧录到任何开发板中运行（需要修改程序）！

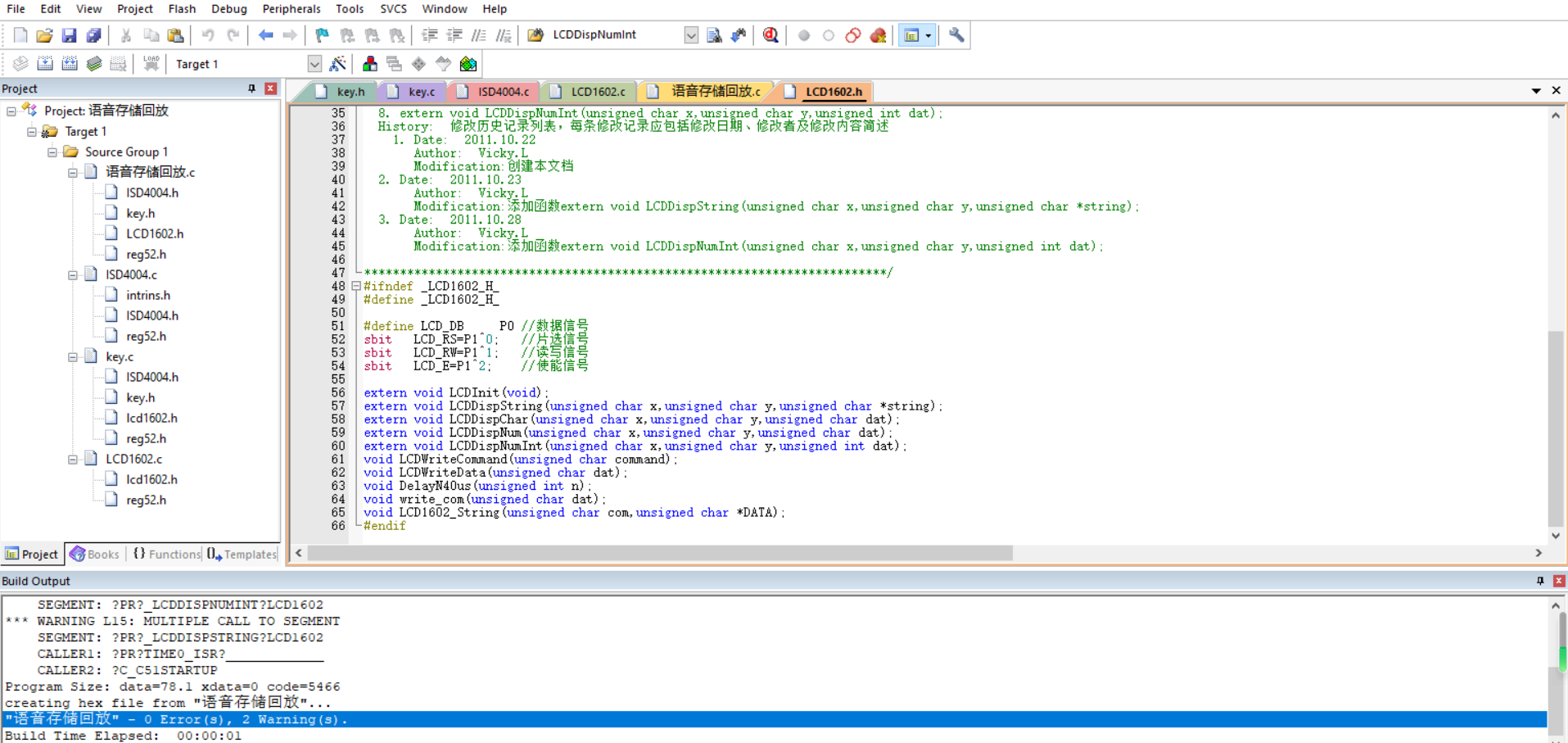

程序（Keil5）
本设计利用KEIL5软件实现程序设计。
主函数如下：
////////////////
void main(void)
{
LCDInit();
// flag = 0;
// EX0=1; //开外部中断0
// IT0=1; //设置为下降沿触发方式
// IE0=1; //开外部中断0
TMOD &= 0xF0; //设置定时器模式
TMOD |= 0x01; //设置定时器模式
TL0 = 0xE0; //设置定时初值
TH0 = 0xB1; //设置定时初值
TF0 = 0; //清除TF0标志
TR0 = 1; //定时器0开始计时
ET0 = 1;
EA = 1;
init_ds1302();
LCDDispString(0,1,"Num 1 recording");
while(1)
{
if(flag == 0)
{
key_scan();
Time_Display();
}
Key_Check();
}

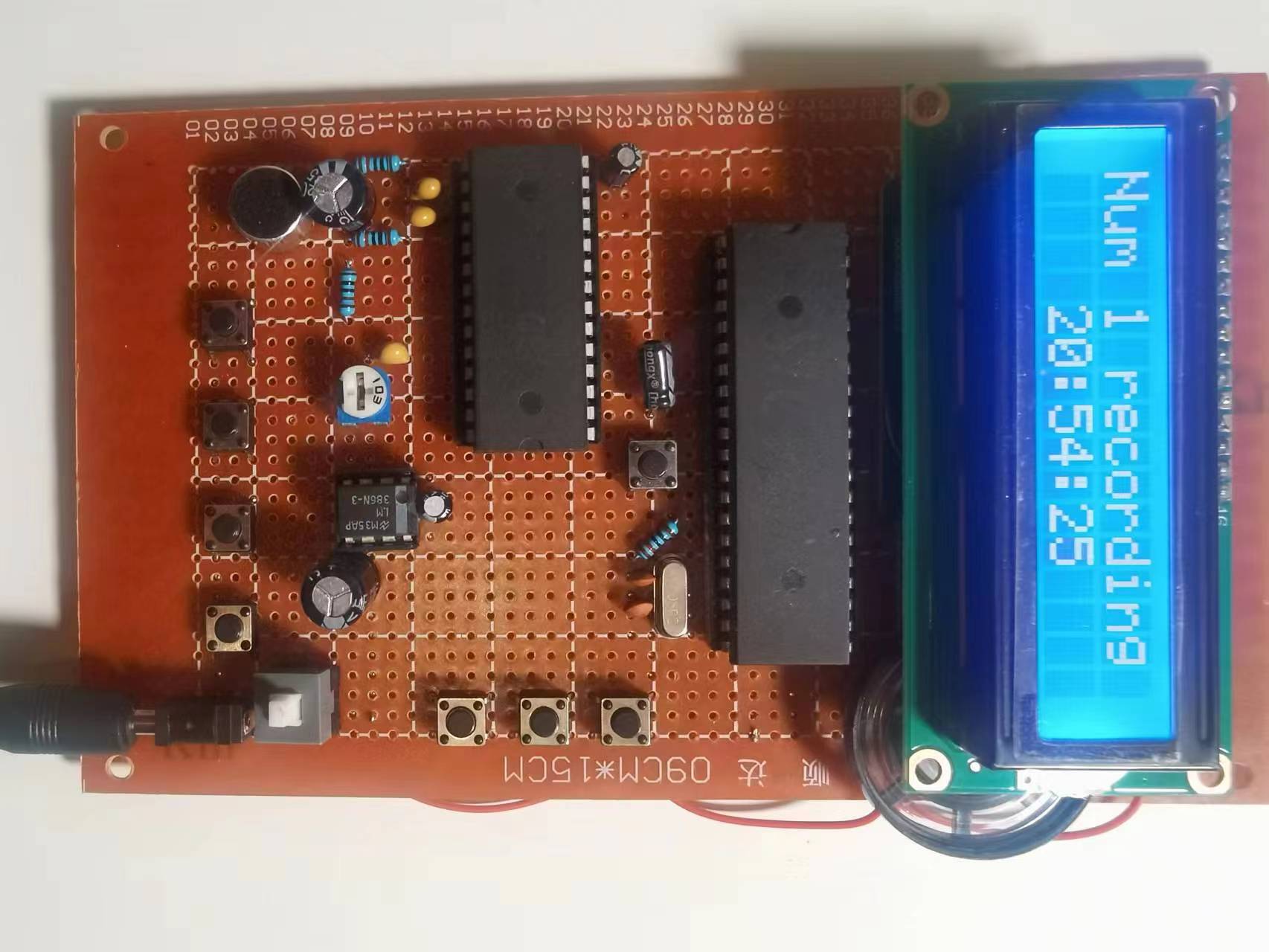

}程序运行结果如图：
注：请使用KEIL C51直接打开资料中的工程文件（资料中已说明打开方式）！
全部资料

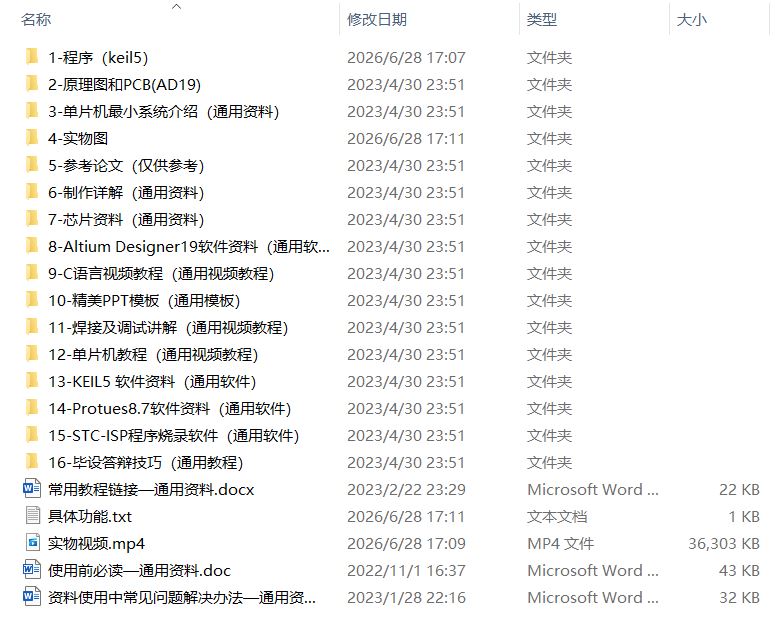

全部资料包括原理图和PCB源文件(AD19)、程序(Keil5)、设计报告(仅供参考)、仿真视频、开发资料、单片机最小系统介绍等，全网最全！资料内容如下图所示！！
