【Qwt 7.0 系列】坐标轴与刻度系统 —— 刻度引擎、网格、图例与刻度朝内

【Qwt 7.0 系列】坐标轴与刻度系统 ------ 刻度引擎、网格、图例与刻度朝内

本文是 Qwt 7.0 系列介绍和教程，如果你正在寻找一个高性能、协议友好、同时支持 2D 和 3D 绘图的 Qt 数据可视化库，那么这篇文章就是为你准备的。

系列总述文章：Qwt 7.0 ------ 基于 Qt 的高性能 2D/3D 绘图库

概述 | 高性能曲线绘制 | 常用图表类型 | 高级科学图表 | 多坐标轴与布局 | 交互功能 | 3D 数据可视化 | 坐标轴与刻度 | 控件与辅助元素 | 总体架构解析 | matplotlib 风格绘图

项目地址：GitHub | Gitee | 在线文档

引言

坐标轴是数据可视化的骨架。无论你的曲线画得多漂亮，如果坐标轴的刻度不合理、标签看不清、网格太杂乱，读者就无法准确理解数据。Qwt 7.0 作为基于原版 Qwt 6.2.0 的现代化维护分支，提供了一套强大的刻度引擎和灵活的坐标轴配置系统，能够应对从简单的线性图表到复杂的时间序列、对数坐标等各种场景。

本篇是 Qwt 7.0 系列博客的第 8 篇，将全面介绍 Qwt 7.0 的坐标轴与刻度系统，包括：

• 刻度引擎：线性、对数、日期时间三种引擎的原理与用法
• 坐标轴控件：刻度线配置、标签格式化、轴标题与外观
• 网格线：主/次网格的独立控制与样式配置
• 图例系统：外部图例与内嵌图例的使用
• 刻度朝内显示：Qwt 7.2.1+ 新增的紧凑布局功能

---

一、刻度引擎 QwtScaleEngine

刻度引擎是坐标轴系统的"大脑"。它负责根据数据范围自动计算合理的刻度位置------比如数据范围是 0~100，引擎会自动选择 0、20、40、60、80、100 作为主刻度，而不是 0、17、34 这样的奇怪数字。

1.1 三种内置刻度引擎

Qwt 7.0 提供三种内置刻度引擎：

引擎类	适用场景	主刻度示例
QwtLinearScaleEngine	线性数据（默认）	0, 20, 40, 60, 80, 100
QwtLogScaleEngine	大范围/指数关系数据	1, 10, 100, 1000
QwtDateScaleEngine	时间序列数据	按时间级别自动选择

1.2 线性刻度引擎（默认）

线性刻度引擎是默认引擎，适用于大多数均匀分布的数据。你甚至不需要显式创建它------QwtPlot 默认就使用线性引擎。

#include <QwtPlot>

QwtPlot* plot = new QwtPlot();

// 默认使用线性刻度引擎，启用自动刻度计算
plot->setAxisAutoScale(QwtAxis::XBottom);

// 设置主刻度数量上限（最多10个主刻度）
plot->setAxisMaxMajor(QwtAxis::XBottom, 10);

// 设置次刻度数量上限（每个主刻度区间最多5个次刻度）
plot->setAxisMaxMinor(QwtAxis::XBottom, 5);

刻度引擎会自动在 1、2、5、10 等美观间隔中选择最合适的刻度间距，你只需要设定大致的刻度数量上限即可。

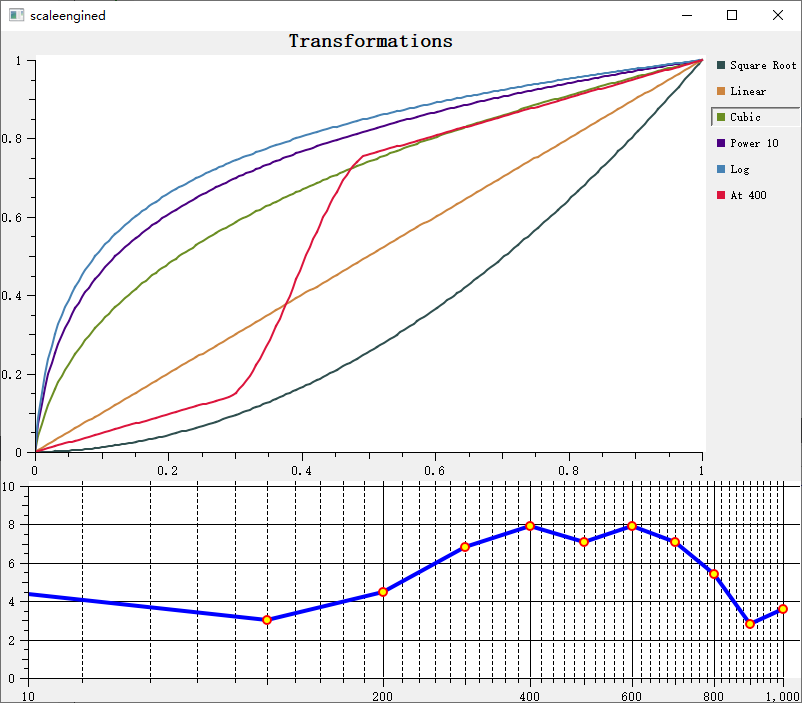

下图是刻度引擎的演示效果，展示了不同引擎和参数下的刻度表现：

1.3 对数刻度引擎

当数据跨越多个数量级时，线性刻度会让小数值"挤"在一起看不清。对数刻度引擎将坐标轴按对数分布，适合频率响应图、地震图等场景。

#include <QwtLogScaleEngine>

// 为Y轴设置对数刻度引擎
plot->setAxisScaleEngine(QwtAxis::YLeft, new QwtLogScaleEngine());

// 设置对数刻度范围（跨越6个数量级）
plot->setAxisScale(QwtAxis::YLeft, 0.001, 1000);

对数刻度的特点：

• 主刻度位于 10^n 位置（0.001, 0.01, 0.1, 1, 10, 100, 1000...）
• 次刻度位于中间位置（2, 3, 4, 5, 6, 7, 8, 9 对应倍数）

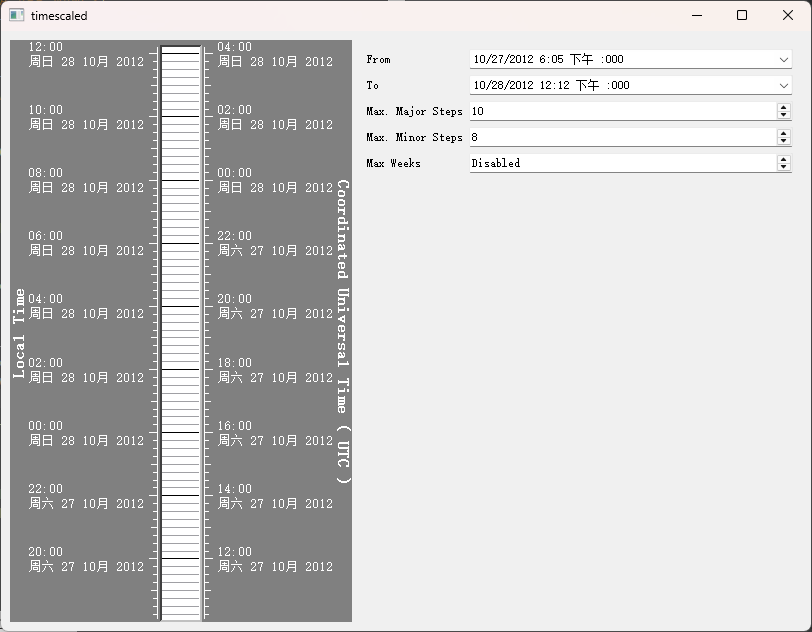

1.4 日期时间刻度引擎

处理时间序列数据时，日期刻度引擎能根据时间跨度自动选择合适的刻度级别------跨度大的用年份，跨度小的用小时甚至分钟。

#include <QwtDateScaleEngine>
#include <QwtDateScaleDraw>
#include <QwtDate>

// 设置日期刻度引擎
plot->setAxisScaleEngine(QwtAxis::XBottom, new QwtDateScaleEngine());

// 设置日期刻度绘制器，自定义不同级别的日期格式
QwtDateScaleDraw* dateDraw = new QwtDateScaleDraw();
dateDraw->setDateFormat(QwtDateScaleDraw::Month, QString("yyyy-MM"));  // 月份级别显示年月
dateDraw->setDateFormat(QwtDateScaleDraw::Day, QString("MM-dd"));      // 日期级别显示月日
plot->setAxisScaleDraw(QwtAxis::XBottom, dateDraw);

// 设置时间范围（QwtDate::toDouble 将 QDateTime 转为轴坐标值）
QDateTime start = QDateTime::fromString("2024-01-01", "yyyy-MM-dd");
QDateTime end = QDateTime::fromString("2024-12-31", "yyyy-MM-dd");
plot->setAxisScale(QwtAxis::XBottom,
    QwtDate::toDouble(start),
    QwtDate::toDouble(end));

QwtDateScaleDraw 支持的时间级别格式如下：

级别	说明	默认格式
Millisecond	毫秒级	hh:mm:ss.zzz
Second	秒级	hh:mm:ss
Minute	分钟级	hh:mm
Hour	小时级	hh:mm
Day	日级	MM-dd
Week	周级	MM-dd
Month	月级	yyyy-MM
Year	年级	yyyy

引擎会根据数据范围自动选择最合适的级别。比如数据跨度是半年，它会选 Day 或 Week 级别；如果是十年，就选 Year 级别。

1.5 自定义刻度分割

如果自动计算无法满足需求，你可以完全手动控制刻度位置：

#include <QwtScaleDiv>

// 手动创建刻度划分
QwtScaleDiv scaleDiv;
scaleDiv.setInterval(0, 100);  // 设置范围

// 设置主刻度
QList<double> majorTicks;
majorTicks << 0 << 20 << 40 << 60 << 80 << 100;
scaleDiv.setTicks(QwtScaleDiv::MajorTick, majorTicks);

// 设置次刻度
QList<double> minorTicks;
for (int i = 0; i <= 100; i += 4) {
    if (!majorTicks.contains(i))
        minorTicks << i;
}
scaleDiv.setTicks(QwtScaleDiv::MinorTick, minorTicks);

// 应用自定义刻度划分
plot->setAxisScaleDiv(QwtAxis::XBottom, scaleDiv);

1.6 刻度引擎属性

刻度引擎还提供了一些属性来微调刻度计算行为：

属性	说明
IncludeReference	强制包含参考值作为刻度
Symmetric	强制范围对称（如 -100 ~ 100）
Floating	端点不强制落在刻度上
Inverted	反转刻度方向

// 获取刻度引擎并设置属性
QwtScaleEngine* engine = plot->axisScaleEngine(QwtAxis::XBottom);
engine->setAttribute(QwtScaleEngine::IncludeReference, true);
engine->setAttribute(QwtScaleEngine::Symmetric, false);
engine->setAttribute(QwtScaleEngine::Floating, false);

// 设置边距（数据范围两端各留5%空白）
engine->setMargins(0.05);

小贴士：选择刻度引擎的简单原则------线性数据用线性引擎（默认），跨数量级数据用对数引擎，时间数据用日期引擎。特殊需求手动设置刻度划分。

---

二、坐标轴控件 QwtScaleWidget

QwtScaleWidget 是坐标轴的显示控件，负责绘制刻度线、刻度标签和轴标题。在 QwtPlot 中，每个坐标轴都对应一个 QwtScaleWidget 实例。

2.1 通过 QwtPlot 配置坐标轴

日常使用中，你通常通过 QwtPlot 的便捷方法来配置坐标轴，而不需要直接操作 QwtScaleWidget：

// 设置坐标轴标题
plot->setAxisTitle(QwtAxis::XBottom, "时间 (s)");
plot->setAxisTitle(QwtAxis::YLeft, "电压 (V)");

// 设置坐标轴范围
plot->setAxisScale(QwtAxis::XBottom, 0, 100);
plot->setAxisScale(QwtAxis::YLeft, -10, 10);

// 控制坐标轴可见性（隐藏顶部X轴，显示右侧Y轴）
plot->setAxisVisible(QwtAxis::XTop, false);
plot->setAxisVisible(QwtAxis::YRight, true);

plot->replot();

Qwt 7.0 使用 QwtAxis::Position 枚举标识四个基本坐标轴位置：

枚举值	说明
QwtAxis::XBottom	底部水平轴
QwtAxis::XTop	顶部水平轴
QwtAxis::YLeft	左侧垂直轴
QwtAxis::YRight	右侧垂直轴

2.2 获取并自定义坐标轴控件

需要更精细的控制时，可以通过 axisWidget() 获取底层的 QwtScaleWidget：

// 获取特定位置的坐标轴控件
QwtScaleWidget* scaleWidget = plot->axisWidget(QwtAxis::XBottom);

// 设置刻度标签字体
scaleWidget->setFont(QFont("Arial", 8));

// 自定义轴标题样式
QwtText title("时间 (s)");
title.setFont(QFont("Arial", 10, QFont::Bold));
title.setColor(Qt::darkBlue);
scaleWidget->setTitle(title);

// 设置刻度颜色
scaleWidget->setPalette(QPalette(Qt::black));

2.3 刻度标签格式化

默认情况下，刻度标签直接显示数值。如果你需要自定义格式（比如加单位、控制小数位数），可以继承 QwtScaleDraw 并重写 label() 方法：

#include <QwtScaleDraw>

// 自定义刻度绘制器
class MyScaleDraw : public QwtScaleDraw
{
public:
    virtual QwtText label(double value) const override
    {
        // 保留1位小数
        return QwtText(QString::number(value, 'f', 1));
    }
};

// 应用自定义刻度绘制器
scaleWidget->setScaleDraw(new MyScaleDraw());

这个技巧非常实用。比如你想在温度轴上显示 "36.5°C"，在百分比轴上显示 "85%"，都可以通过重写 label() 方法实现。

2.4 颜色条（光谱图专用）

QwtScaleWidget 还支持显示颜色条，常用于光谱图（Spectrogram）等需要颜色映射的场景：

// 启用颜色条
scaleWidget->setColorBarEnabled(true);
scaleWidget->setColorBarWidth(20);

// 设置颜色映射（蓝色到红色的渐变）
QwtLinearColorMap* colorMap = new QwtLinearColorMap(Qt::blue, Qt::red);
scaleWidget->setColorMap(QwtInterval(0, 100), colorMap);

2.5 内置交互功能（Qwt 7.0 新增）

Qwt 7.0 为坐标轴控件新增了内置交互功能，支持直接在坐标轴上拖动平移和滚轮缩放：

// 启用内置平移功能（左键拖动）
scaleWidget->setBuiltInAction(QwtScaleWidget::Pan, true);

// 启用内置缩放功能
scaleWidget->setBuiltInAction(QwtScaleWidget::Zoom, true);

// 设置交互的鼠标按钮
scaleWidget->setActionButton(Qt::LeftButton);  // 左键拖动平移

这是 Qwt 7.0 相比原版 Qwt 6.2.0 的一项实用改进------用户不需要编写额外的事件过滤器，就能直接在坐标轴上拖动来浏览数据。

---

三、网格 QwtPlotGrid

网格线帮助读者更准确地判断数据点的坐标值，是科学图表中不可或缺的辅助元素。QwtPlotGrid 是 Qwt 提供的网格绘图项，它会自动跟随坐标轴的刻度划分来绘制网格线。

3.1 基本使用

#include <QwtPlotGrid>

QwtPlotGrid* grid = new QwtPlotGrid();

// 启用主网格（默认已启用）
grid->enableX(true);   // X轴主网格（垂直线）
grid->enableY(true);   // Y轴主网格（水平线）

// 启用次网格（默认关闭）
grid->enableXMin(false);
grid->enableYMin(false);

// 附加到绘图
grid->attach(plot);

网格线会自动跟随坐标轴刻度的变化------当你缩放或平移绘图时，网格线会自动调整位置，无需手动维护。

3.2 网格线样式

主网格和次网格可以设置不同的样式，通常主网格更醒目，次网格更淡：

// 主网格：灰色实线
grid->setMajorPen(QPen(QColor(150, 150, 150), 1.0, Qt::SolidLine));

// 次网格：浅灰色点线
grid->setMinorPen(QPen(QColor(200, 200, 200), 0.5, Qt::DotLine));

// 也可以用快捷方法统一设置
// grid->setPen(Qt::gray, 0.5, Qt::DotLine);

小技巧 ：在 Qt 中，线宽设为 0.0 表示使用 1 像素的快速绘制线（cosmetic pen），对于网格线来说这能获得最细的线条效果。

3.3 完整网格配置示例

下面是一个包含网格、曲线的完整示例：

#include <QwtPlot>
#include <QwtPlotGrid>
#include <QwtPlotCurve>
#include <QwtLegend>

QwtPlot* plot = new QwtPlot();
plot->setTitle("网格配置示例");
plot->setCanvasBackground(Qt::white);

// 创建并配置网格
QwtPlotGrid* grid = new QwtPlotGrid();
grid->enableX(true);
grid->enableY(true);
grid->enableXMin(true);   // 启用次网格
grid->enableYMin(true);

// 主网格用灰色实线，次网格用浅灰色点线
grid->setMajorPen(QPen(QColor(150, 150, 150), 1.0, Qt::SolidLine));
grid->setMinorPen(QPen(QColor(220, 220, 220), 0.0, Qt::DotLine));
grid->attach(plot);

// 添加一条正弦曲线
QwtPlotCurve* curve = new QwtPlotCurve("信号");
QPolygonF points;
for (int i = 0; i <= 100; i++) {
    double x = i;
    double y = 50 + 30 * std::sin(i * 0.1);
    points << QPointF(x, y);
}
curve->setSamples(points);
curve->setPen(QPen(Qt::blue, 2.0));
curve->attach(plot);

plot->setAxisScale(QwtAxis::XBottom, 0, 100);
plot->setAxisScale(QwtAxis::YLeft, 0, 100);
plot->replot();

3.4 网格核心方法速查

方法	说明
enableX(bool)	启用/禁用 X 轴主网格
enableY(bool)	启用/禁用 Y 轴主网格
enableXMin(bool)	启用/禁用 X 轴次网格
enableYMin(bool)	启用/禁用 Y 轴次网格
setMajorPen()	设置主网格画笔
setMinorPen()	设置次网格画笔
setXDiv()	手动设置 X 轴刻度划分
setYDiv()	手动设置 Y 轴刻度划分

---

四、图例 QwtLegend

图例用于标识不同曲线或数据系列的含义，是多人阅读图表时的必备元素。Qwt 7.0 提供了两种图例方式：外部图例（QwtLegend）和内嵌图例（QwtPlotLegendItem）。

4.1 外部图例

外部图例独立于画布，占用绘图区域的边缘空间：

#include <QwtLegend>

// 创建并插入图例（放在右侧）
QwtLegend* legend = new QwtLegend();
plot->insertLegend(legend, QwtPlot::RightLegend);

// 其他位置选项：
// QwtPlot::LeftLegend    - 左侧
// QwtPlot::BottomLegend  - 底部
// QwtPlot::TopLegend     - 顶部

// 第三个参数控制图例占比（0.0~1.0）
// plot->insertLegend(legend, QwtPlot::RightLegend, 0.2);  // 占20%宽度

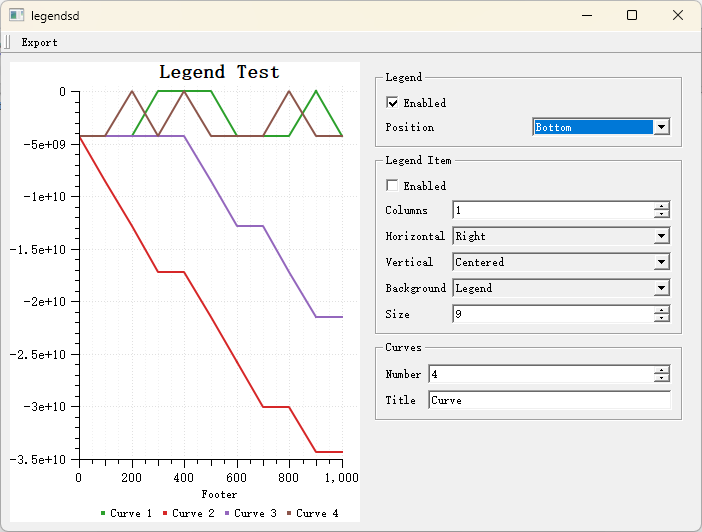

下图是图例演示效果，展示了多条曲线的图例显示：

4.2 图例交互

默认情况下，点击图例项可以切换对应曲线的显示/隐藏状态，这是非常实用的交互功能：

// 可点击模式（默认）------点击切换曲线显示
legend->setItemMode(QwtLegend::ClickableItem);

// 只读模式------仅展示，不可点击
// legend->setItemMode(QwtLegend::ReadOnlyItem);

4.3 绘图项的图例属性

每条曲线可以控制自己在图例中的显示方式：

QwtPlotCurve* curve = new QwtPlotCurve("曲线A");

// 控制图例图标显示内容
curve->setLegendAttribute(QwtPlotCurve::LegendShowLine, true);    // 显示线条
curve->setLegendAttribute(QwtPlotCurve::LegendShowSymbol, true);  // 显示符号
curve->setLegendAttribute(QwtPlotCurve::LegendShowBrush, true);   // 显示填充

// 设置图例图标大小
curve->setLegendIconSize(QSize(20, 15));

4.4 内嵌图例

如果不想让图例占用绘图边缘的空间，可以使用 QwtPlotLegendItem 将图例直接绘制在画布上：

#include <QwtPlotLegendItem>

// 创建内嵌图例（作为绘图项附加到画布）
QwtPlotLegendItem* legendItem = new QwtPlotLegendItem();
legendItem->attach(plot);

// 设置位置
legendItem->setPosition(QwtPlotLegendItem::TopRight);  // 右上角

// 设置背景和边框
legendItem->setBackgroundBrush(QBrush(Qt::white));
legendItem->setBorderPen(QPen(Qt::gray, 1));

// 设置最大列数
legendItem->setMaxColumns(1);

内嵌图例的好处是它"浮"在画布上方，不占用布局空间，适合空间紧凑的场景。

4.5 图例使用建议

曲线数量	推荐方案
少量（<5条）	右侧外部图例
中等（5-10条）	底部外部图例
大量（>10条）	内嵌图例或分组显示

---

五、刻度朝内显示（7.2.1+ 新增）

这是 Qwt 7.0 系列中一个虽小但实用的功能。从 7.2.1 版本开始，Qwt 支持将坐标轴刻度线显示在绘图区域内部，而非传统的朝外显示。

5.1 什么是刻度朝内

传统绘图中，刻度线从轴线向外延伸。而刻度朝内功能将刻度线从画布边缘向内延伸，刻度标签仍然保持在外部：

刻度朝外（默认）:              刻度朝内:
────┼────┼────┼────→          ────┼────┼────┼────→
    │    │    │                   │    │    │  ← 向内延伸
   0    2    4                   0    2    4
                               ┌────────────────┐
                               │  ← 刻度伸入画布 │
                               └────────────────┘

5.2 使用方法

API 非常简洁，一个方法搞定：

#include <QwtPlot>

// 设置 YLeft 轴刻度朝内
plot->setAxisTickDirection(QwtAxis::YLeft, QwtPlot::TickInside);

// 设置 XBottom 轴刻度朝内
plot->setAxisTickDirection(QwtAxis::XBottom, QwtPlot::TickInside);

// 刷新显示
plot->replot();

枚举值说明：

枚举值	说明
QwtPlot::TickOutside	刻度朝外（默认行为）
QwtPlot::TickInside	刻度朝内，从画布边缘向内延伸

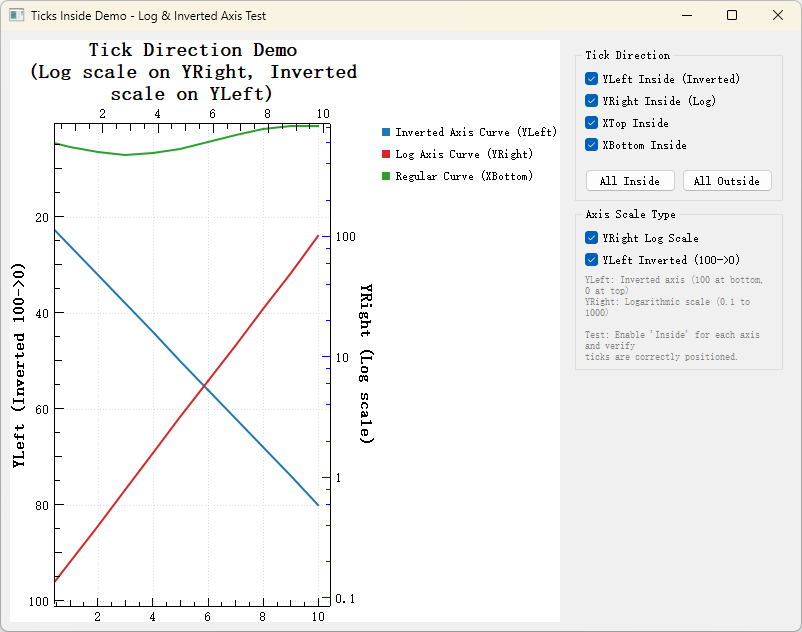

下图展示了刻度朝内的实际效果：

5.3 独立控制与批量设置

每个坐标轴可以独立设置刻度方向，也可以批量设置：

// 所有轴刻度朝内
plot->setAxisTickDirection(QwtAxis::YLeft,   QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::YRight,  QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::XBottom, QwtPlot::TickInside);
plot->setAxisTickDirection(QwtAxis::XTop,    QwtPlot::TickInside);

plot->replot();

// 查询当前设置
QwtPlot::TickDirection dir = plot->axisTickDirection(QwtAxis::YLeft);
if (dir == QwtPlot::TickInside) {
    qDebug() << "当前刻度朝内";
}

5.4 适用场景

刻度朝内功能特别适合以下场景：

• 紧凑布局：在有限的窗口空间中最大化绘图区域
• 出版物图表：很多学术期刊偏好刻度朝内的风格
• 嵌入式界面：屏幕空间宝贵的嵌入式设备界面

注意：朝内刻度自动继承朝外刻度的样式设置（长度、线宽、颜色），无需重复配置。该功能还可与寄生轴（Parasite Plot）配合使用，每个寄生绘图可独立设置刻度方向。

---

六、与旧版本的区别

如果你从原版 Qwt 6.2.0 迁移到 Qwt 7.0，坐标轴系统有几个重要变化需要了解：

6.1 QwtAxisId 多轴架构（7.0 新增）

原版 Qwt 6.2.0 的坐标轴系统只支持固定四个轴（yLeft、yRight、xBottom、xTop），每个位置只能有一个轴。Qwt 7.0 引入了 QwtAxisId 架构，每个轴由 Position + 序号 组成，支持在同一位置放置任意多个坐标轴。

通过 QwtPlot::createParasitePlot() 可以创建寄生绘图，共享宿主画布区域但拥有独立的坐标轴。这意味着你可以同时在左侧放两个、三个甚至更多 Y 轴，彻底突破了原版"四轴限制"。

6.2 刻度朝内显示（7.2.1+ 新增）

原版 Qwt 6.2.0 不支持刻度朝内显示，刻度线只能朝外。Qwt 7.2.1+ 通过 setAxisTickDirection() 方法新增了这一功能。

6.3 坐标轴内置交互（7.0 新增）

原版 Qwt 6.2.0 的坐标轴控件不支持直接交互。Qwt 7.0 为 QwtScaleWidget 新增了内置平移和缩放功能，用户可以直接在坐标轴上拖动浏览数据。

6.4 兼容性

Qwt 7.0 保留了旧版的 Axis 枚举兼容（通过 QWT_AXIS_COMPAT 宏），原来的 QwtPlot::yLeft 等写法仍然可用，迁移成本很低。

特性	原版 Qwt 6.2.0	Qwt 7.0+
坐标轴数量	固定4个	任意多轴（QwtAxisId）
刻度朝内	不支持	7.2.1+ 支持
坐标轴交互	无	内置平移/缩放
旧枚举兼容	-	通过 QWT_AXIS_COMPAT 宏

---

七、总结

本篇全面介绍了 Qwt 7.0 的坐标轴与刻度系统：

1. 刻度引擎 是坐标轴的核心------线性引擎适合常规数据，对数引擎适合大范围数据，日期引擎适合时间序列。特殊需求可以手动创建 QwtScaleDiv 完全控制刻度位置。

2. 坐标轴控件提供了从标题、字体到刻度标签格式的全面自定义能力。Qwt 7.0 还新增了坐标轴内置交互功能。

3. 网格线自动跟随刻度变化，主/次网格可独立控制样式，是提升图表可读性的利器。

4. 图例系统支持外部图例和内嵌图例两种方式，点击图例项可切换曲线显示状态。

5. 刻度朝内显示 是 Qwt 7.2.1+ 的新功能，通过简单的 setAxisTickDirection() 调用即可实现紧凑布局效果。

6. QwtAxisId 多轴架构是 Qwt 7.0 的核心改进之一，突破了原版四轴限制，支持任意多轴。

系列文章

系列总述：Qwt 7.0 ------ 基于 Qt 的高性能 2D/3D 绘图库

• 第 1 篇：快速入门与核心新特性概览
• 第 2 篇：曲线绘图详解 ------ 从基础到百万级数据性能优化
• 第 3 篇：常用图表类型实战 ------ 柱状图、散点图、箱线图与直方图
• 第 4 篇：高级科学图表 ------ 光谱图、向量场、K线图与极坐标绘图
• 第 5 篇：多坐标轴与多绘图布局 ------ 寄生绘图与 QwtFigure 容器
• 第 6 篇：交互功能详解 ------ 平移、缩放、坐标轴交互与数据拾取
• 第 7 篇：3D 数据可视化 ------ OpenGL 高性能三维绘图
• 第 8 篇：坐标轴与刻度系统 ------ 刻度引擎、网格、图例与刻度朝内
• 第 9 篇：控件与辅助元素 ------ 滑块旋钮、标记与装饰
• 第 10 篇：总体架构解析 ------ 从单体到三库模块化的演进
• 第 11 篇：matplotlib 风格绘图 ------ QwtPyPlot 接口详解

---

相关链接

• 项目地址：https://github.com/czyt1988/QWT
• Gitee 镜像：https://gitee.com/czyt1988/QWT
• 在线文档：https://czyt1988.github.io/QWT/zh/
• 系列总述：https://blog.csdn.net/czyt1988/article/details/160193393
