【Qwt 7.0 系列】快速入门与核心新特性概览 —— 更现代的 Qt 数据可视化库

【Qwt 7.0 系列】快速入门与核心新特性概览 ------ 更现代的 Qt 数据可视化库

本文是 Qwt 7.0 系列介绍和教程，如果你正在寻找一个高性能、协议友好、同时支持 2D 和 3D 绘图的 Qt 数据可视化库，那么这篇文章就是为你准备的。

系列总述文章：Qwt 7.0 ------ 基于 Qt 的高性能 2D/3D 绘图库

概述 | 高性能曲线绘制 | 常用图表类型 | 高级科学图表 | 多坐标轴与布局 | 交互功能 | 3D 数据可视化 | 坐标轴与刻度 | 控件与辅助元素 | 总体架构解析 | matplotlib 风格绘图

项目地址：GitHub | Gitee | 在线文档

[一、引言：为什么选择 Qwt 7.0？](#一、引言：为什么选择 Qwt 7.0？)
[二、Qwt 7.0 核心新特性概览](#二、Qwt 7.0 核心新特性概览)
- [2.1 CMake 构建系统 + Qt6 兼容](#2.1 CMake 构建系统 + Qt6 兼容)
- [2.2 单文件引入方式](#2.2 单文件引入方式)
- [2.3 2D/3D 绘图一体化](#2.3 2D/3D 绘图一体化)
- [2.4 QwtFigure ------ 多绘图布局容器](#2.4 QwtFigure —— 多绘图布局容器)
- [2.5 寄生绘图 ------ 多坐标轴系统](#2.5 寄生绘图 —— 多坐标轴系统)
- [2.6 坐标轴内置交互动作](#2.6 坐标轴内置交互动作)
- [2.7 实时平移与整体画布缩放](#2.7 实时平移与整体画布缩放)
- [2.8 数据拾取功能](#2.8 数据拾取功能)
- [2.9 箱线图 QwtPlotBoxChart](#2.9 箱线图 QwtPlotBoxChart)
- [2.10 其他实用改进](#2.10 其他实用改进)
[三、快速集成 Qwt 7.0](#三、快速集成 Qwt 7.0)
- [3.1 CMake 引入方式（推荐）](#3.1 CMake 引入方式（推荐）)
- [3.2 单文件引入方式](#3.2 单文件引入方式)
四、第一个绘图示例
[五、与旧版本 Qwt 6.x 的主要区别](#五、与旧版本 Qwt 6.x 的主要区别)
六、总结与系列预告

一、引言：为什么选择 Qwt 7.0？

在 Qt 生态中，能用来做数据可视化的库不算多，主流选择有 QCustomPlot、Qwt、Qt Charts 和 KDChart。Qt 6.8 之后，官方把 Qt Charts（2D）与 Qt DataVisualization（3D）合并为统一的 Qt Graphs 模块，底层全部基于 Qt Quick Scene Graph + Qt Quick 3D。但这条路并不适合所有人------Qt Graphs 必须通过 QQuickWidget 或 QQuickWindow 嵌入，必须带上 QML runtime，C++ 支持不足，且不支持 Win7 等老系统，对嵌入式也不友好。

我们先来看看几大库的横向对比：

库	协议	优势	劣势
QCustomPlot	GPL	简单易用，开箱即用	GPL 传染性，商业不友好
Qwt	LGPL	性能优越，架构合理	原作者停止更新，部署较难
Qt Charts	GPL	Qt 官方	效率低，GPL 协议
KDChart	MIT (3.0+)	商业友好	渲染效果一般

可以看到，Qwt 的 LGPL 协议对商业应用非常友好，性能和架构也很优秀。但原版 Qwt 的问题是：作者已停止更新，构建系统还停留在 qmake 时代，对 Qt6 的支持也不完善。

Qwt 7.0 正是为解决这些问题而生。它基于原版 Qwt 6.2.0 进行维护和改进，添加了 CMake 构建、Qt6 兼容、2D/3D 一体化、现代化 UI 风格等大量新功能，使其成为协议友好、性能优越、方便使用的 Qt 数据可视化库。

如果你之前用过原版 Qwt 6.x，你会发现 Qwt 7.0 在保持 API 兼容的前提下，做了大量现代化改进。如果你是从 QCustomPlot 或 Qt Charts 转过来的，你会发现 Qwt 7.0 的 API 设计更加合理，功能也更丰富。

二、Qwt 7.0 核心新特性概览

Qwt 7.0 相对于原版 Qwt 6.2.0 引入了大量新特性，下面逐一介绍。

2.1 CMake 构建系统 + Qt6 兼容

Qwt 7.0 告别了传统的 qmake，采用现代化的 CMake 构建系统，同时兼容 Qt 5.12+ 和 Qt 6.x。这意味着：

C++11/17 标准支持：Qt5.12+ 使用 C++11，Qt6 使用 C++17
find_package(qwt) 一键引入：标准的 CMake 包管理
现代 C++ 特性 ：全面使用 auto、nullptr、override、final、智能指针、范围 for 循环等

对于原版 Qwt 6.x 用户来说，这是一个巨大的改进------你不再需要手动配置 .pro 文件，也不需要担心 Qt6 的兼容性问题。

2.2 单文件引入方式

借鉴 QCustomPlot 的设计理念，Qwt 7.0 提供了一种极简的引入方式：将整个库合并为单文件。

src-amalgamate/QwtPlot.h --- 合并后的单一头文件
src-amalgamate/QwtPlot.cpp --- 合并后的单一源文件

只需将这两个文件加入项目，无需复杂的构建配置，特别适合小型项目或快速原型开发。这在原版 Qwt 6.x 中是不可能做到的------原版需要引入几十个头文件和源文件。

注意：单文件是由工具自动合成的，请勿直接编辑这两个文件。

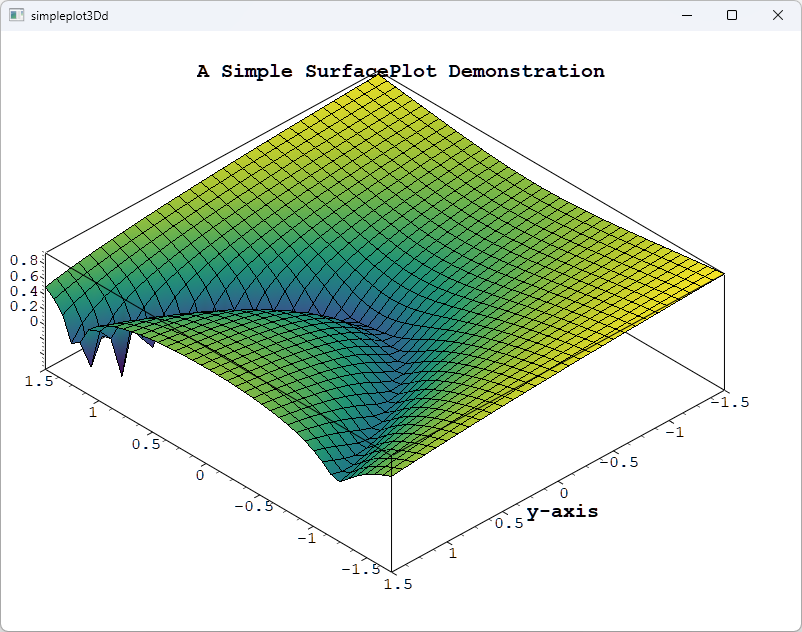

2.3 2D/3D 绘图一体化

这是 Qwt 7.0 最重要的改进之一。Qwt 7.0 将原 QwtPlot3D 库整合进来，实现了 2D 和 3D 绘图的一体化支持。现在一个库就能同时满足二维和三维数据可视化需求。

3D 绘图模块支持：

多种绘图类型：表面图、网格图、参数曲面、函数绘图等
OpenGL 高性能渲染，流畅的交互体验
鼠标旋转、缩放、平移视角
光照和材质效果
根据 Z 值自动映射颜色，支持颜色条

核心 3D 类位于 Qwt3D 命名空间下：

类名	说明
`Qwt3D::Plot3D`	3D 绘图基类，提供基本框架和交互
`Qwt3D::SurfacePlot`	3D 表面图，显示连续曲面
`Qwt3D::Function`	3D 函数绘图，根据数学函数生成曲面

CMake 中只需链接不同的 target 即可选择 2D 或 3D 模块：

cmake 复制代码

# 2D 绘图
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot)
# 3D 绘图（可选）
target_link_libraries(${PROJECT_NAME} PRIVATE qwt::plot3d)

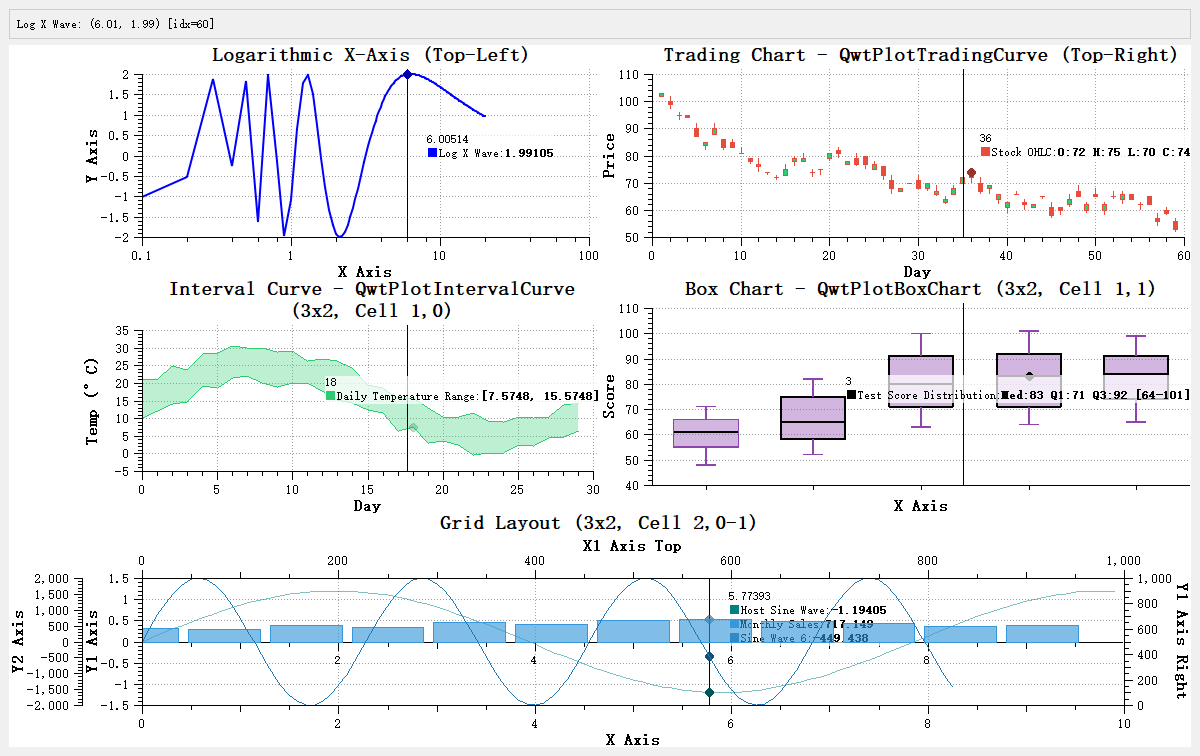

2.4 QwtFigure ------ 多绘图布局容器

QwtFigure 是 Qwt 7.0 最重要的新增功能之一，提供类似 matplotlib Figure 的多绘图布局能力。在原版 Qwt 6.x 中，如果你想在同一个窗口中放置多个绘图，需要手动管理布局，非常麻烦。Qwt 7.0 的 QwtFigure 彻底解决了这个问题。

主要功能包括：

归一化坐标布局 ：使用 [0,1] 范围内的坐标系统进行相对位置控制
网格布局：行列式的网格排列，类似 matplotlib 的 subplot
寄生绘图支持：在同一个绘图区域内创建多个独立坐标轴
图形导出功能：支持高分辨率图片输出
交互式操作蒙版 ：QwtFigureWidgetOverlay 支持鼠标拖拽调整子绘图的位置和大小

使用示例：

cpp 复制代码

// 创建 QwtFigure
QwtFigure* figure = new QwtFigure();
figure->setSizeInches(8, 6);  // 设置图形尺寸

// 使用网格布局添加绘图（类似 matplotlib subplot）
QwtPlot* plot1 = new QwtPlot();
figure->addGridAxes(plot1, 2, 2, 0, 0);  // 2x2 网格，第0行第0列

QwtPlot* plot2 = new QwtPlot();
figure->addGridAxes(plot2, 2, 2, 0, 1);  // 第0行第1列

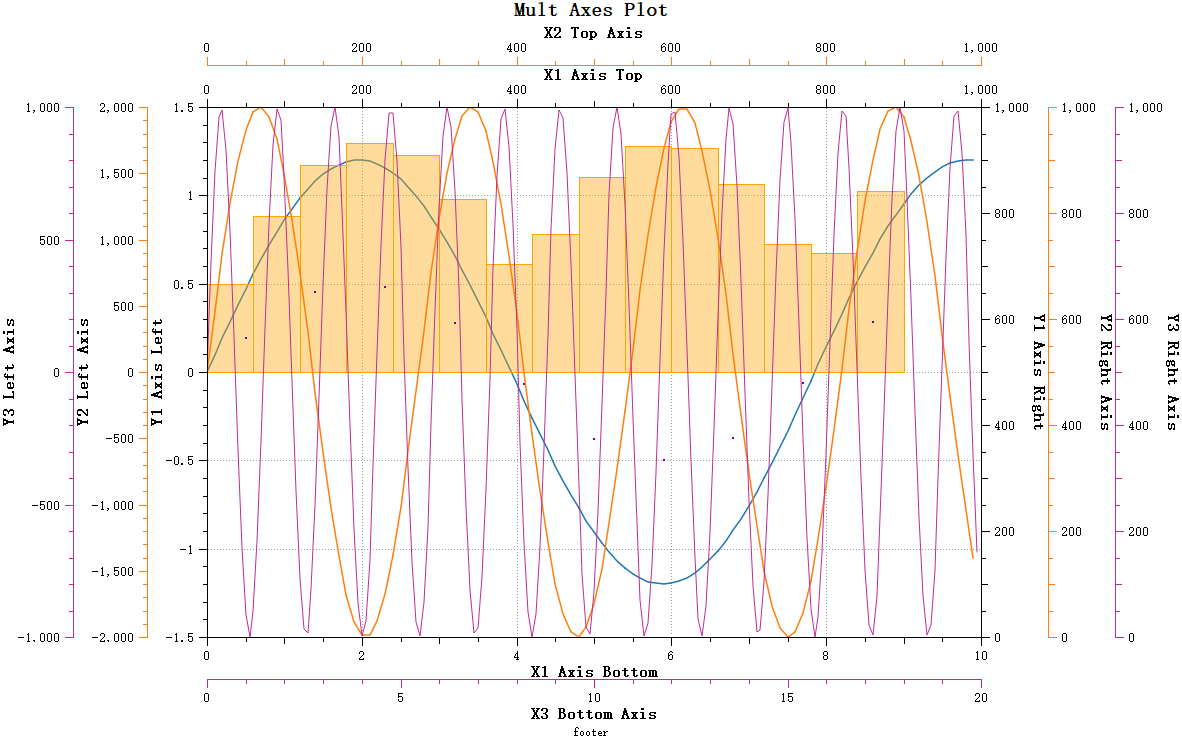

2.5 寄生绘图 ------ 多坐标轴系统

寄生绘图（Parasite Axes）允许在同一绘图区域内创建任意多个独立坐标轴，完美解决多 Y 轴、多 X 轴的复杂绘图需求。原版 Qwt 6.x 最多只支持 4 个坐标轴（上、下、左、右各一个），而 Qwt 7.0 的寄生绘图架构突破了这一限制。

寄生绘图与宿主绘图共享绘图区域（透明背景），但拥有独立的坐标系统。当宿主绘图被销毁时，寄生绘图也会自动销毁，生命周期自动管理。

cpp 复制代码

// 创建宿主绘图
QwtPlot* hostPlot = new QwtPlot();

// 创建寄生绘图，显示在 YLeft 轴
QwtPlot* parasitePlot = hostPlot->createParasitePlot(QwtAxis::YLeft);

// 添加曲线到寄生绘图
QwtPlotCurve* curve = new QwtPlotCurve("Parasite Curve");
curve->setSamples(...);
curve->attach(parasitePlot);

2.6 坐标轴内置交互动作

这是 Qwt 7.0.5+ 引入的新特性。坐标轴交互动作允许用户通过鼠标直接操作坐标轴，体验类似 QCustomPlot 的交互方式。原版 Qwt 6.x 要实现这种交互需要自己写大量代码，而 Qwt 7.0 默认就内置了。

功能包括：

左键单击选中坐标轴
拖动移动坐标轴范围
滚轮缩放，缩放中心为鼠标位置
右键取消选中

cpp 复制代码

// 全局启用/禁用
plot->setEnableScaleBuildinActions(true);

// 单独配置某个坐标轴的行为
plot->axisWidget(QwtAxis::XBottom)->setBuildinActions(QwtScaleWidget::ActionClickPan);

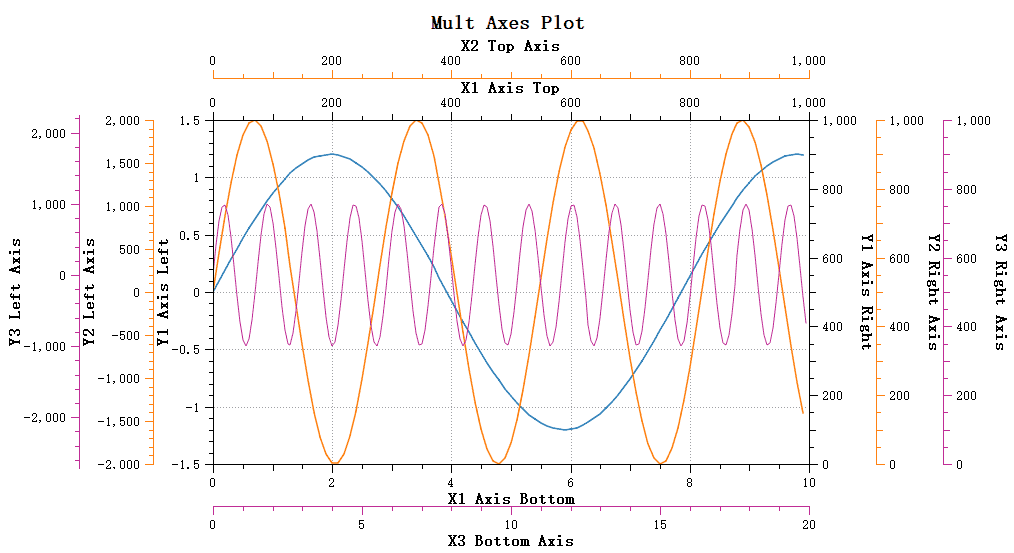

2.7 实时平移与整体画布缩放

原版 Qwt 的 QwtPanner 使用位图缓存进行平移，平移过程中无法看到数据的实时变化。Qwt 7.0 重构了 QwtPlotPanner，基于 QwtPicker 状态机实现实时平移：

特性包括：

线性坐标轴、对数坐标轴、日期时间坐标轴全支持
多坐标轴实时同步移动
平移过程中绘图实时刷新

此外，Qwt 7.0 还新增了 QwtPlotCanvasZoomer，无需指定坐标轴，自动处理整个画布的缩放，解决了原版 QwtPlotZoomer 只能绑定两个坐标轴的局限。

cpp 复制代码

// 创建整体画布缩放器
QwtPlotCanvasZoomer* canvasZoomer = new QwtPlotCanvasZoomer(plot->canvas());

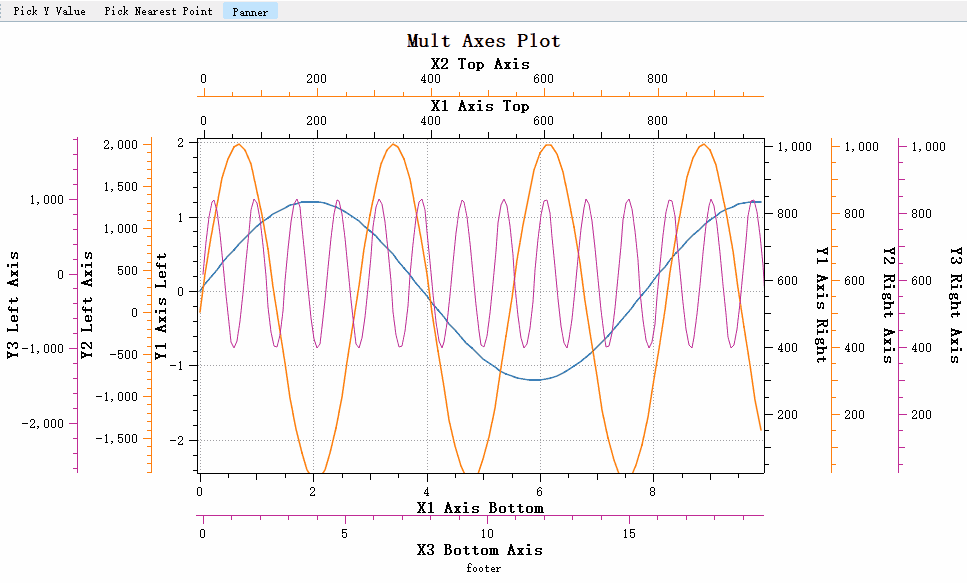

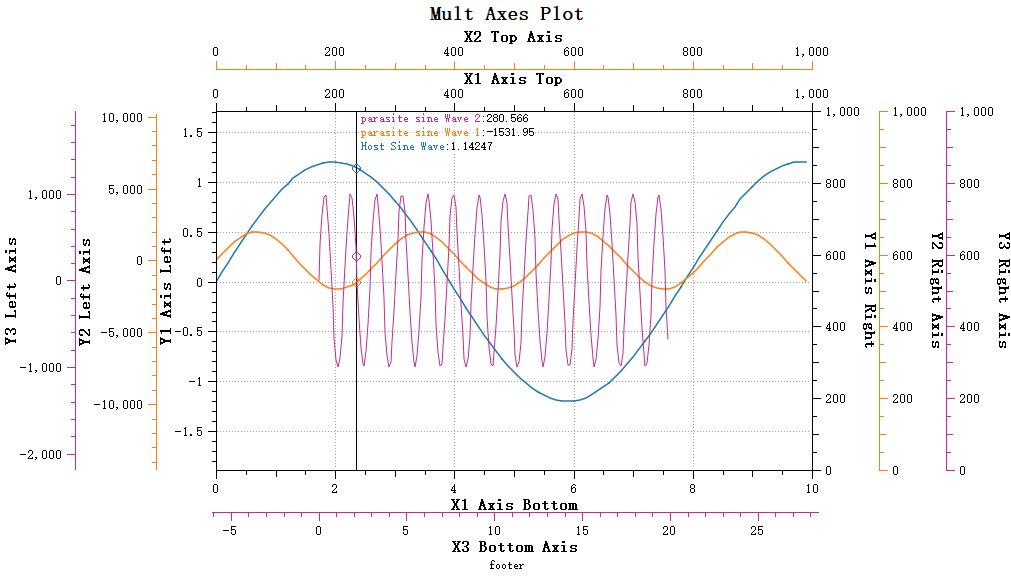

2.8 数据拾取功能

QwtPlotSeriesDataPicker（v7.0.6+）提供了强大的数据拾取功能，鼠标移动时实时显示数据点信息。

支持两种拾取模式：

Y 值拾取模式：显示当前 X 位置对应所有曲线的 Y 值，支持线性插值计算
最近点拾取模式：计算距离鼠标最接近的点进行拾取，适合峰值数据拾取场景

cpp 复制代码

// 创建数据拾取器
QwtPlotSeriesDataPicker* picker = new QwtPlotSeriesDataPicker(plot->canvas());
picker->setPickMode(QwtPlotSeriesDataPicker::PickYValue);
picker->setInterpolationMode(QwtPlotSeriesDataPicker::LinearInterpolation);

针对大数据集，Qwt 7.0 还提供了窗口搜索算法优化：默认在数据点超过 1000 个时启用，搜索窗口默认为曲线点数的 5%，避免全曲线遍历，大幅提升性能。

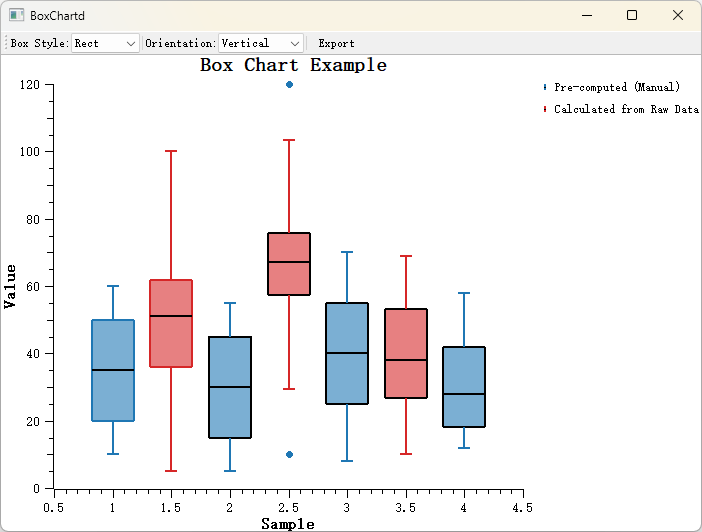

2.9 箱线图 QwtPlotBoxChart

QwtPlotBoxChart（v7.2.0+）提供完整的箱线图（Box-and-Whisker Plot）支持，直观展示数据统计分布特征。这是原版 Qwt 6.x 所不具备的图表类型。

功能特性：

支持预计算数据和原始数据自动计算两种方式
多种须须计算方法：Tukey(1.5×IQR)、百分位数、最小最大值、标准差、标准误
三种箱体样式：矩形、菱形、缺口形
垂直和水平方向切换
异常值自动检测、自定义符号和抖动显示

cpp 复制代码

// 创建箱线图
QwtPlotBoxChart* boxChart = new QwtPlotBoxChart("数据组A");
boxChart->attach(plot);

// 设置预计算的统计数据
QVector<QwtBoxSample> samples;
samples << QwtBoxSample(1.0, 10.0, 20.0, 35.0, 50.0, 60.0);
boxChart->setSamples(samples);

// 设置样式
boxChart->setBrush(QColor(100, 150, 200, 150));
boxChart->setBoxStyle(QwtPlotBoxChart::Notch);

2.10 其他实用改进

除了上述重大特性，Qwt 7.0 还有许多实用改进：

美化控件风格：去除老旧浮雕风格，现代化 UI 设计
扁平化控件：滑块、旋钮、刻度盘等控件支持 Flat 风格样式
超大规模数据渲染优化：4 种曲线降采样算法 + SIMD 加速，百万级数据流畅渲染
颜色循环系统：可自定义的颜色循环，自动为系列数据分配颜色
22 种科学 colormap 预设：viridis、plasma、jet、hot 等
刻度朝内显示：支持将坐标轴刻度线显示在绘图区域内部
NaN/Inf 异常值处理：数据异常不会导致坐标映射错误或崩溃
QwtGridRasterData 网格插值 ：比 QwtMatrixRasterData 更灵活的光谱图数据处理
柱状图接口增强：支持 Pen/Brush 样式设置，更丰富的外观定制

三、快速集成 Qwt 7.0

Qwt 7.0 提供两种引入方式：CMake 引入（推荐）和单文件引入。

3.1 CMake 引入方式（推荐）

这是官方推荐的引入方式。首先需要编译并安装 Qwt 7.0 到本地，然后通过 find_package 引入。

步骤 1：指定 QWT 安装目录（可选）

如果你使用了自定义安装路径，需要设置 qwt_DIR 变量指向安装目录下的 lib/cmake/qwt：

cmake 复制代码

# 如果是默认安装路径，这步可以省略
set(qwt_DIR "C:/src/my-install-path/cmake/qwt")

步骤 2：使用 find_package 加载库

cmake 复制代码

find_package(qwt REQUIRED)

# 链接 2D 绘图库（会自动添加 Qt 依赖）
target_link_libraries(YOU_APP_TARGET PRIVATE qwt::plot)

# 链接 3D 绘图库（可选，会自动添加 Qt 和 OpenGL 依赖）
target_link_libraries(YOU_APP_TARGET PRIVATE qwt::plot3d)

Qwt 7.0 提供三个 CMake 模块：

模块	CMake target	说明
core	`qwt::core`	公共基础库（颜色、数学、数据类型、坐标变换等 28 个模块）
plot	`qwt::plot`	2D 绘图库，原 qwt 功能集成
plot3d	`qwt::plot3d`	3D 绘图库，qwtplot3d 功能集成

依赖说明 ：plot 和 plot3d 都依赖 core 模块，但彼此独立。引入 qwt::plot 或 qwt::plot3d 时会自动添加 Qt 依赖（Core、Gui、Widgets、Concurrent、PrintSupport，可选 Svg、OpenGL），无需手动管理。

3.2 单文件引入方式

如果你不想编译安装 Qwt 库，或者项目较小，可以使用单文件引入方式。只需将 src-amalgamate/QwtPlot.h 和 QwtPlot.cpp 两个文件加入项目即可。

对应的 CMake 配置如下：

cmake 复制代码

# QwtPlot 依赖 Core Gui Widgets Svg Concurrent OpenGL PrintSupport
find_package(QT NAMES Qt6 Qt5 COMPONENTS Core REQUIRED)
find_package(Qt${QT_VERSION_MAJOR} 5.12 COMPONENTS
    Core Gui Widgets Svg Concurrent OpenGL PrintSupport REQUIRED)

add_executable(YOU_APP_TARGET
    main.cpp
    QwtPlot.h
    QwtPlot.cpp
    # 你的项目其他文件
)

target_link_libraries(YOU_APP_TARGET
    PUBLIC
    Qt${QT_VERSION_MAJOR}::Core
    Qt${QT_VERSION_MAJOR}::Gui
    Qt${QT_VERSION_MAJOR}::Widgets
    Qt${QT_VERSION_MAJOR}::Svg
    Qt${QT_VERSION_MAJOR}::Concurrent
    Qt${QT_VERSION_MAJOR}::OpenGL
    Qt${QT_VERSION_MAJOR}::PrintSupport
)

# Qt6 还需要 OpenGLWidgets
if(${QT_VERSION_MAJOR} EQUAL 6)
    find_package(Qt${QT_VERSION_MAJOR} COMPONENTS OpenGLWidgets REQUIRED)
    target_link_libraries(YOU_APP_TARGET PRIVATE Qt${QT_VERSION_MAJOR}::OpenGLWidgets)
endif()

# 单文件引入也需要 OpenGL
find_package(OpenGL COMPONENTS OpenGL REQUIRED)
target_link_libraries(YOU_APP_TARGET PRIVATE OpenGL::GLU)

提示：Qwt 7.1 之后合并了 qwtplot3d 库，因此单文件引入也需要 OpenGL 相关依赖。作为现代 C++ 项目，强烈推荐使用 CMake 引入方式，所有依赖都在 CMake 配置中自动处理。

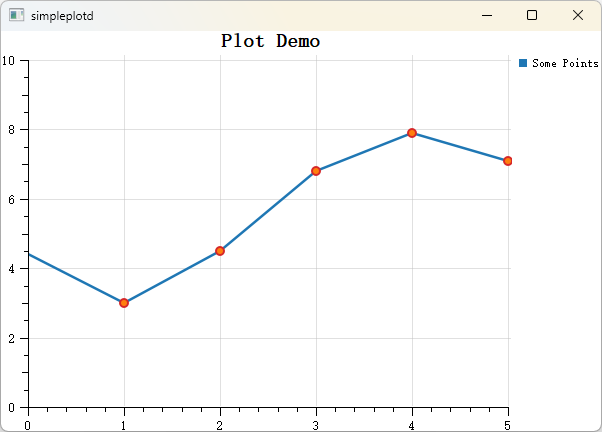

四、第一个绘图示例

下面通过一个完整的示例，快速了解 QwtPlot 的基本使用方法。这个示例来自项目中的 examples/2D/simpleplot。

完整代码

cpp 复制代码

#include <QwtPlot>
#include <QwtPlotCurve>
#include <QwtPlotGrid>
#include <QwtSymbol>
#include <QwtLegend>

#include <QApplication>

int main(int argc, char* argv[])
{
    QApplication app(argc, argv);

    // 1. 创建绘图窗口
    QwtPlot plot;
    plot.setWindowTitle("Plot Demo");           // 设置窗口标题
    plot.setCanvasBackground(Qt::white);        // 设置画布背景色
    plot.setAxisScale(QwtAxis::YLeft, 0.0, 10.0); // 设置 Y 轴范围
    plot.insertLegend(new QwtLegend());         // 添加图例

    // 2. 创建并添加网格
    QwtPlotGrid* grid = new QwtPlotGrid();
    grid->attach(&plot);  // 网格必须附加到绘图才能显示

    // 3. 创建曲线
    QwtPlotCurve* curve = new QwtPlotCurve();
    curve->setTitle("Some Points");                            // 曲线标题（显示在图例中）
    curve->setPen(Qt::blue, 4);                                // 设置线条颜色和宽度
    curve->setRenderHint(QwtPlotItem::RenderAntialiased, true); // 抗锯齿

    // 4. 设置曲线符号
    QwtSymbol* symbol = new QwtSymbol(
        QwtSymbol::Ellipse,      // 符号形状：椭圆
        QBrush(Qt::yellow),      // 符号填充色
        QPen(Qt::red, 2),        // 符号边框
        QSize(8, 8)              // 符号大小
    );
    curve->setSymbol(symbol);

    // 5. 设置曲线数据
    QPolygonF points;
    points << QPointF(0.0, 4.4) << QPointF(1.0, 3.0)
           << QPointF(2.0, 4.5) << QPointF(3.0, 6.8)
           << QPointF(4.0, 7.9) << QPointF(5.0, 7.1);
    curve->setSamples(points);

    // 6. 将曲线附加到绘图
    curve->attach(&plot);

    // 7. 显示绘图窗口
    plot.resize(600, 400);
    plot.show();

    return app.exec();
}

代码解析

核心概念 ：QwtPlot 是绘图的主容器，继承自 QFrame。一个 QwtPlot 可以包含多个绘图项（Plot Item），如曲线、网格、标记等，所有绘图项都需要通过 attach() 方法附加到 QwtPlot 才能显示。

基本使用流程：

创建 QwtPlot 对象 --- 设置标题、背景色、坐标轴范围
创建绘图项 --- 网格、曲线、标记等
设置绘图项属性和数据 --- 颜色、线宽、符号、数据点
附加到 QwtPlot --- 通过 attach() 方法
显示绘图 --- 调用 show() 和 replot()

绘图项生命周期：当绘图项附加到 QwtPlot 后，QwtPlot 会持有该绘图项的引用。在 QwtPlot 销毁时，所有附加的绘图项也会被自动删除，因此你不需要手动管理绘图项的内存。

坐标轴系统：QwtPlot 默认提供四个坐标轴位置：

坐标轴位置	枚举值	说明
底部 X 轴	`QwtAxis::XBottom`	默认显示
顶部 X 轴	`QwtAxis::XTop`	默认隐藏
左侧 Y 轴	`QwtAxis::YLeft`	默认显示
右侧 Y 轴	`QwtAxis::YRight`	默认隐藏

数据设置方式 ：setSamples() 支持多种数据输入方式：

方法	说明
`setSamples(const QPolygonF&)`	从 QPointF 数组设置
`setSamples(const QVector<double>& x, const QVector<double>& y)`	从两个数组设置
`setSamples(const double* x, const double* y, int size)`	从原始数组设置
`setRawSamples(const double* x, const double* y, int size)`	直接引用外部数组（不复制）

性能提示 ：对于实时更新的场景，建议关闭自动刷新（setAutoReplot(false)），在批量更新完成后手动调用一次 replot()，这样可以避免频繁刷新带来的性能开销。

五、与旧版本 Qwt 6.x 的主要区别

如果你之前使用过原版 Qwt 6.x，在迁移到 Qwt 7.0 时需要注意以下变更。

类名变更对照表

为保持命名清晰，部分类名进行了调整：

原名称（Qwt 6.x）	新名称（Qwt 7.0）	说明
`QwtPlotZoomer`	`QwtPlotAxisZoomer`	只能绑定 2 个坐标轴，更名为"轴缩放器"
-	`QwtPlotCanvasZoomer`	新增：整体画布缩放器，不限轴数
`QwtPanner`	`QwtCachePanner`	带缓存的平移器（原版行为）
`QwtPlotPanner`	`QwtPlotCachePanner`	带缓存的绘图平移器（原版行为）
-	`QwtPlotPanner`	新增：实时平移器，基于 QwtPicker

API 变更

QwtLinearColorMap::colorStop() 更名为 stopPos()
QwtLinearColorMap 新增 stopColors() 方法
QwtColorMap::rgb() 方法签名变更（v7.3.1+），已移至 core 模块

迁移提示

大部分 Qwt 6.x 代码可直接使用，仅需少量类名替换
如需使用原来的缓存式平移，将 QwtPanner 替换为 QwtCachePanner 即可
如需使用原来的缩放器，将 QwtPlotZoomer 替换为 QwtPlotAxisZoomer 即可
Qt5.12+ 和 Qt6 完全兼容
网上常见的 Qwt3DPlot3D/Qwt3DSurfacePlot/Qwt3DFunction 写法是错误的 ，真实类名在类本身上省略了冗余的 Qwt3D 前缀，正确写法是 Qwt3D::Plot3D、Qwt3D::SurfacePlot、Qwt3D::Function

六、总结与系列预告

Qwt 7.0 是一次全面的现代化升级，核心改进可以用下表概括：

类别	新特性
架构升级	C++11/17、CMake 构建、单文件引入
2D/3D 一体化	融合 QwtPlot3D，统一库支持 2D 和 3D 绘图
布局功能	QwtFigure 多绘图容器、寄生绘图多坐标轴
交互改进	实时平移、整体画布缩放、坐标轴内置交互
数据拾取	Y 值拾取、最近点拾取、智能插值
图表类型	箱线图、3D 表面图/网格图、刻度朝内显示
性能优化	4 种降采样算法 + SIMD 加速、百万级数据流畅渲染
稳定性	NaN/Inf 处理、异常值过滤

相比原版 Qwt 6.x，Qwt 7.0 在保持 API 兼容的前提下，通过现代化的构建系统、2D/3D 一体化设计、丰富的交互功能和性能优化，成为了一个更现代、更强大、更易用的 Qt 数据可视化库。LGPL 协议也使其成为商业应用的理想选择。

系列预告

本系列后续文章将深入讲解 Qwt 7.0 的各个方面：

敬请关注！
