开放最短路径优先OSPF的基本工作原理

OSPF 协议基础介绍

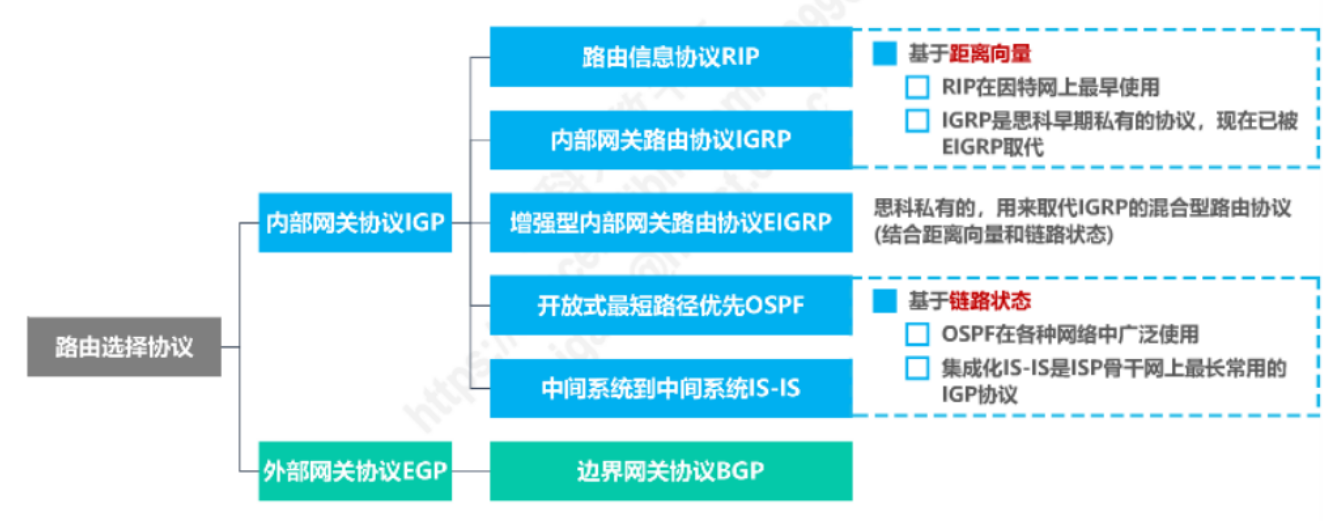

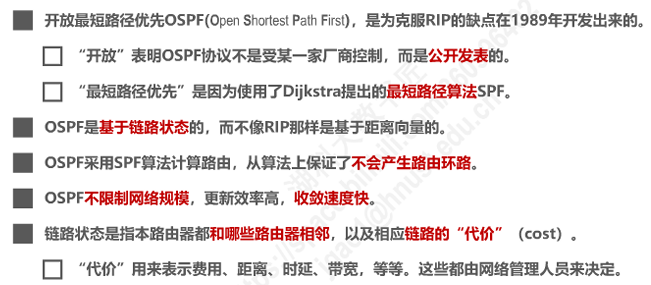

OSPF 全称Open Shortest Path First，开放最短路径优先，1989 年推出，设计初衷就是弥补 RIP 协议的短板：

1. 开放：协议标准完全公开，无厂商私有绑定，所有厂商设备通用；
2. 最短路径优先：采用 Dijkstra 迪杰斯特拉 SPF 最短路径算法计算路由；
3. 协议类型：链路状态路由协议，和 RIP 距离向量协议本质区分；
4. 核心优势：算法层面杜绝路由环路、无 15 跳规模限制、收敛速度快、支持大型自治系统 AS

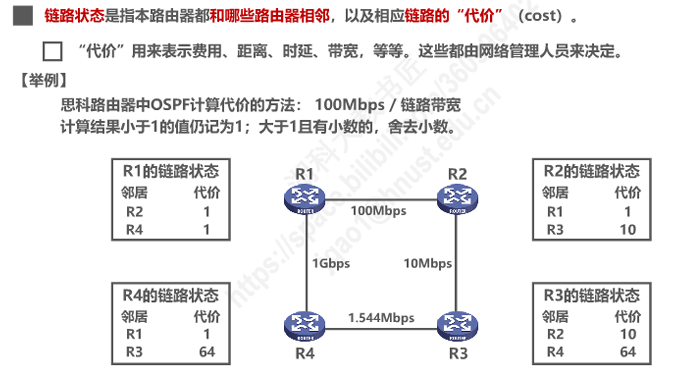

链路状态 & 链路代价 Cost

（1）链路状态定义

每台路由器描述自身两张关键信息，合称为链路状态：

1. 本机直连的所有邻居路由器；
2. 本机与邻居之间链路的代价 Cost。

（2）链路代价 Cost

Cost 是 OSPF 选路唯一度量值，可综合衡量链路带宽、延迟、开销、距离，由网络管理员自定义。 思科设备默认计算公式 ： Cost = 100Mbps / 链路实际带宽 规则补充：

• 计算结果小于 1，统一记为 1；
• 计算出现小数，直接舍去小数取整数； 示例：
• 100Mbps 链路：100/100=1，Cost=1；
• 1Gbps 链路：100/1000=0.1 → 取 Cost=1；
• 10Mbps 链路：100/10=10，Cost=10；
• 1.544M T1 专线：100/1.544≈64.77 → 舍去小数，Cost=64

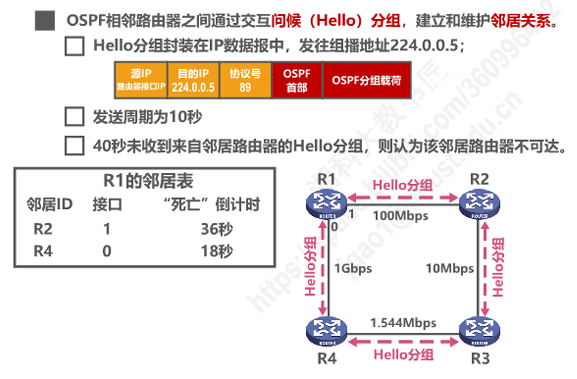

OSPF 邻居建立：Hello 分组机制

OSPF 依靠Hello 分组发现、建立、维持邻居关系，只有邻居路由器之间才能交换链路状态信息。

1. Hello 报文封装参数

• 源 IP：路由器发送接口 IP 地址
• 目的组播 IP：224.0.0.5（所有 OSPF 路由器监听该组播）
• IP 头部协议号：89（区分 TCP/UDP，专属 OSPF 协议标识）

2. 时间规则

1. Hello 发送周期：广播型以太网默认 10 秒发送一次 Hello；
2. 死亡计时器 Dead Interval：40 秒（4 倍 Hello 周期）；
3. 判定邻居失效：连续 40 秒未收到邻居 Hello 报文，标记该邻居离线，触发路由重新计算

3. 邻居表存储内容

路由器本地维护邻居表，记录：邻居路由器 ID、本地对接接口、死亡倒计时数值

OSPF 核心载体：LSA 链路状态通告 & LSDB 链路状态数据库

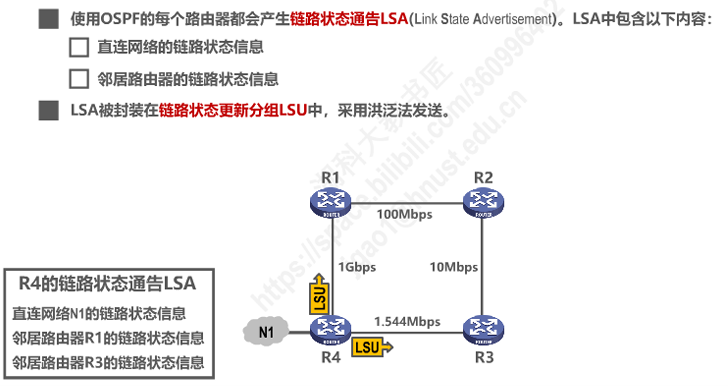

1. LSA 链路状态通告

每一台 OSPF 路由器都会自主生成专属 LSA，记录两类信息：

1. 自身直连网段的链路状态；
2. 所有直连邻居路由器信息。

LSA 不会直接发送，而是封装在LSU 链路状态更新分组 中，使用洪泛法在全网传递

2. LSDB 链路状态数据库

全网所有路由器，都会收集全网全部设备生成的 LSA，统一存储在本地链路状态数据库 LSDB。

• 收敛标准：同一区域内所有路由器的 LSDB 内容完全一致；
• 区别 RIP：RIP 交换整张路由表，OSPF 仅交换链路状态拓扑信息，不交换最终路由；
• 路由生成逻辑：路由器本地基于统一 LSDB 拓扑图，独立运行 SPF 算法计算路由表

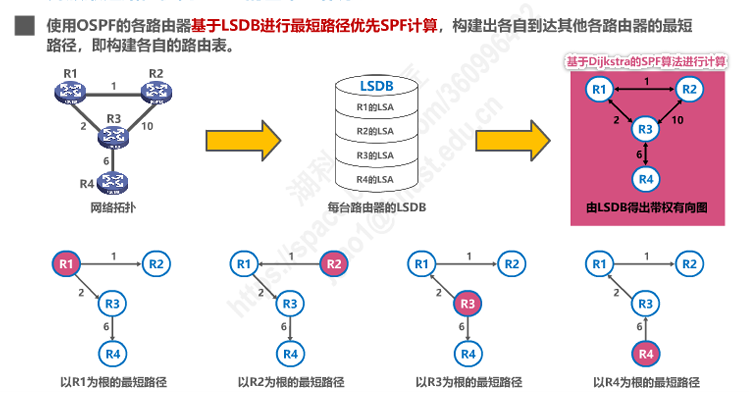

OSPF 路由计算：SPF 迪杰斯特拉算法

• 每台路由器以自身为根节点，基于本地完整 LSDB 生成带权拓扑图；
• 运行 Dijkstra SPF 最短路径算法，计算到达所有网段、所有路由器的最小 Cost 路径；
• 将计算出的最优路径写入本地路由表，实现全网互通；
• 算法天然保证无路由环路，从根本解决 RIP"坏消息传得慢、无穷计数" 缺陷

【总结】【数据结构】算法BFS、DFS、Dijkstral、Floyd、排序算法等-CSDN博客

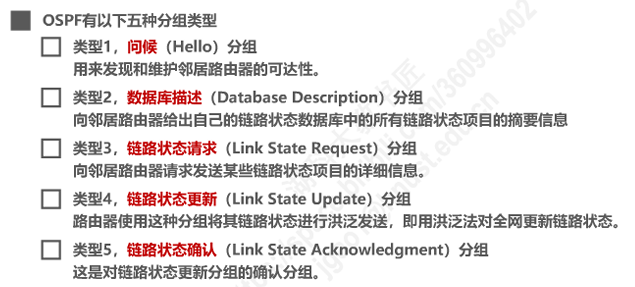

OSPF 五种标准分组（报文类型）

OSPF 一共定义 5 类分组，各司其职完成邻居建立、数据库同步、可靠更新：

1. Type 1 Hello 问候分组 功能：发现邻居、保活邻居关系，是 OSPF 邻居交互基础
2. Type 2 DBD 数据库描述分组 功能：向邻居发送本地 LSDB 的 LSA 摘要列表，用于对比双方数据库差异
3. Type 3 LSR 链路状态请求分组 功能：收到 DBD 后，针对本地缺失的 LSA，向邻居发起详细条目请求
4. Type 4 LSU 链路状态更新分组 功能：携带完整 LSA 条目，通过洪泛法全网同步拓扑变更
5. Type 5 LSAck 链路状态确认分组 功能：可靠传输保障，收到 LSU 后回复确认报文，防止 LSA 重复泛洪

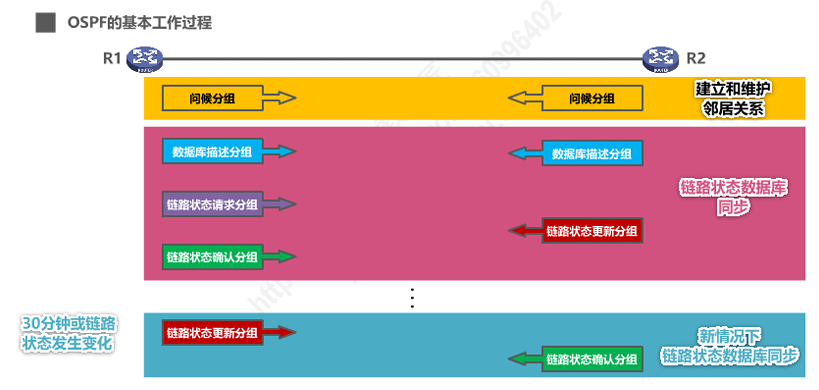

OSPF 完整邻居与数据库同步流程

• 两台直连路由器互相发送 Hello 报文，参数匹配成功，建立邻居关系；
• 邻居交互 DBD 报文，对比各自 LSDB 摘要，找出对方拥有、本地缺失的 LSA；
• 本地发送 LSR 报文，请求缺失的完整 LSA 条目；
• 对方回复 LSU 报文，携带完整 LSA；
• 接收方回复 LSAck 确认报文，完成数据库同步；
• 链路稳定状态下，仅周期性发送 Hello 保活；链路故障 / 拓扑变更时，立即泛洪 LSU 更新全网 LSDB

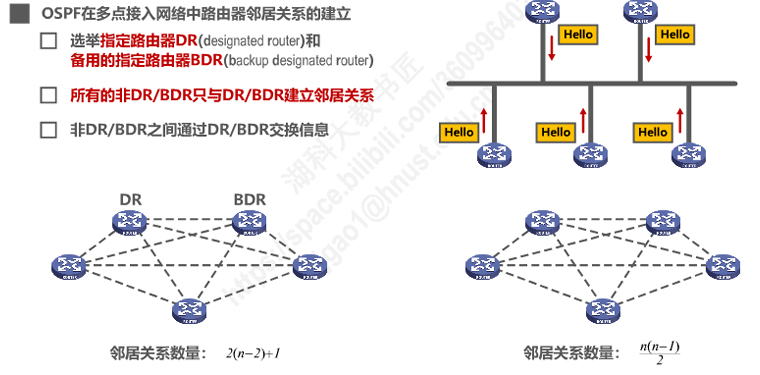

广播多路访问网络：DR/BDR 选举机制

以太网、交换机等多点接入网络，如果所有路由器两两建立邻居，邻居关系数量会爆炸式增长，占用大量资源。OSPF 引入 DR/BDR 优化：

1. 角色定义

• DR 指定路由器：本网段所有路由信息的中转中心；
• BDR 备份指定路由器：DR 故障时自动升级为 DR；
• DRother 普通路由器：非 DR、非 BDR 设备

2. 邻居建立规则

1. DRother 仅和 DR、BDR 建立完整邻居关系；
2. DRother 之间不建立邻居，拓扑信息全部通过 DR 转发同步；
3. DR 失效，BDR 立刻接管工作，无需重新选举

3. 优化效果

假设网段有 n 台路由器，无 DR 时邻居关系为n*(n-1)/2；启用 DR/BDR 后邻居数量简化为2(n-2)+1，大幅降低设备计算与报文开销

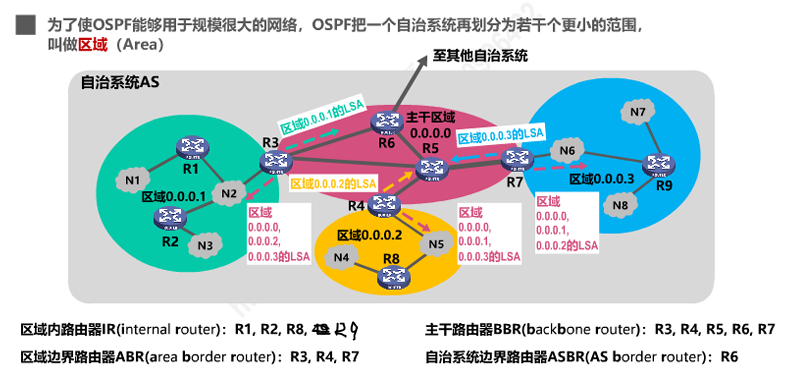

OSPF 区域 Area 划分（解决大型网络压力）

1. 划分区域的目的

若整个 AS 作为单一区域，全网任意一条链路变动，所有路由器都要泛洪 LSA、重新运行 SPF 算法，设备负载极高。 划分区域优势：

1. LSA 洪泛范围限制在本区域，拓扑变更不会扩散整个 AS；
2. 每个区域独立计算最短路径，减小 LSDB 数据库体积，降低路由器 CPU 计算压力；
3. 支持路由汇总，减少跨区域路由条目数量

2. 区域硬性规则

1. 主干区域 Area 0（0.0.0.0）：所有非主干区域必须直接连接主干区域，不允许跨区域直连；
2. 区域使用 32 位 ID 标识，可写十进制或点分十进制（0 / 0.0.0.0 等价）

3. 四类 OSPF 路由器角色

1. IR 区域内路由器：所有接口都属于同一个普通区域；
2. ABR 区域边界路由器：同时连接主干区域 + 普通区域，负责区域间路由汇总与转发；
3. BR 主干路由器：接口全部位于 Area 0 主干区域；
4. ASBR 自治系统边界路由器：同时运行 OSPF 与其他外部路由协议（RIP、静态、BGP 等），负责引入外部路由进入 OSPF 域

OSPF 对比 RIP 核心优劣总结

OSPF 优势

1. 链路状态算法，SPF 计算无路由环路；
2. 以链路带宽 Cost 为度量，优先高速链路，选路更合理；
3. 无 15 跳上限，支持大型园区、运营商骨干网络；
4. 拓扑变化时仅增量更新 LSA，而非周期性发送整张路由表，带宽占用更低；
5. 支持区域划分、路由汇总，可大规模部署；
6. 收敛速度远快于 RIP，故障切换效率高；
7. 支持 VLSM、CIDR 无类路由，适配现代子网规划

OSPF 劣势

1. 算法复杂，路由器 CPU、内存开销高于 RIP；
2. 配置逻辑多，学习与部署门槛比 RIP 高；
3. 小型网络中，OSPF 的复杂机制反而造成资源浪费

---

• OSPF 组播地址区分
  • 224.0.0.5：所有 OSPF 路由器接收 Hello、泛洪 LSU；
  • 224.0.0.6：仅 DR/BDR 接收 DRother 发送的更新报文
• LSA 泛洪生命周期 LSA 默认 30 分钟刷新一次，老化时间 60 分钟，到期未刷新则从 LSDB 删除
• 适用场景区分
  • RIP：小型企业、实验室、节点少于 15 台的简易网络；
  • OSPF：中大型企业内网、城域网、运营商骨干网
