《30天自制操作系统》 Day1学习笔记

Day1

《30天自制操作系统》是一本从零开始编写一个简易操作系统的书

Day1，这一章没通过C或其他高级语言来实现，主要是通过十六进制编辑器和汇编语言制作一个IPL（Initial Program Loader，初始程序加载器）

IPL（Initial Program Loader，初始程序加载器）：就是BIOS加载的第一个扇区，为后续的学习提供了基础

二进制编写的img文件

img文件主要部分，字节排列为小端序

BPB及EBPB区域

起始偏移位置:0x00

偏移	字节	含义
0x00	0xEB 0x4E 0x90	跳转指令（跳过 BPB 到引导代码）
0x03	0x48 0x45 0x4C 0x4C 0x4F 0x49 0x50 0x4C	字符串"HELLOIPL"(可任意),启动区名称
0x0B	0x00 0x02	每个扇区的大小(必须是512byte)
0x0D	0x01	簇的大小(必须是一个扇区)
0x0E	0x01 0x00	FAT的起始位置
0x10	0x02	FAT的个数
0x11	0xE0 0x00	根目录的大小(一般为224项)
0x13	0x40 0x0B	磁盘大小(必须是2880扇区)
0x15	0xF0	磁盘种类(必须是F0)
0x16	0x09 0x00	FAT长度(必须是9扇区)
0x18	0x12 0x00	1个磁道有多少个扇区(必须是18)
0x1A	0x02 0x00	磁头数(必须是2)
0x1C	0x00 0x00 0x00 0x00	不使用分区,必须是0
0x20	0x40 0x0B 0x00 0x00	重写一次磁盘大小
0x24	0x00	驱动器号 = 0x00（软盘 A:）
0x25	0x00	保留字节
0x26	0x29	扩展签名 0x29，表示后面三个字段有效
0x27	0xFF 0xFF 0xFF 0xFF	卷序列号（这里写了全F，可能是随意占位）
0x2B	0x48 0x45 0x4C 0x4C 0x4F 0x2D 0x4F 0x53 0x20 0x20 0x20	"HELLO-OS "磁盘名称(11byte)
0x36	0x46 0x41 0x54 0x31 0x32 0x20 0x20 0x20	"FAT12 "磁盘格式名称(8byte)

十六进制编辑器内容:

EB 4E 90 48 45 4C 4C 4F 49 50 4C 00 02 01 01 00 02 E0 00 40 0B F0 09 00 12 00 02 00 00 00 00 00 40 0B 00 00 00 00 29 FF FF FF FF 48 45 4C 4C 4F 2D 4F 53 20 20 20 46 41 54 31 32 20 20 20

保留区域 + 引导代码 + 数据

起始偏移位置:0x3E

偏移	字段	含义
0x3E	0x00 ...... 0x00	空出了18个字节
0x50	0xB8 0x00 0x00 0x8E 0xD0 0xBC 0x00 0x7C 0x8E 0xD8 0x8E 0xC0 0xBE 0x74 0x7C 0x8A 0x04 0x83 0xC6 0x01 0x3C 0x00 0x74 0x09 0xB4 0x0E 0xBB 0x0F 0x00 0xCD 0x10 0xEB 0xEE 0xF4 0xEB 0xFD	引导代码本体(36字节,实模式)
0x74	0x0A 0x0A 0x68 0x65 0x6C 0x6C 0x6F 0x2C 0x20 0x77 0x6F 0x72 0x6C 0x64 0x0A 0x00	输出hello, world 格式：0A 0A "hello, world" 0A 00
0x83	0x00 ...... 0x00	全0补位到510字节

十六进制编辑器内容:

00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 B8 00 00 8E D0 BC 00 7C 8E D8 8E C0 BE 74 7C 8A 04 83 C6 01 3C 00 74 09 B4 0E BB 0F 00 CD 10 EB EE F4 EB FD 0A 0A 68 65 6C 6C 6F 2C 20 77 6F 72 6C 64 0A 00 00 00 00 00 00 00 00 00 00 00 00 00

启动签名

起始偏移位置:0x1F0

偏移	字段	含义
0x1F0	0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00	续上表全0补位
0x1FE	0x55 0xAA	启动扇区签名。BIOS 以此识别可引导设备

十六进制编辑器内容:

00 00 00 00 00 00 00 00 00 00 00 00 00 00 55 AA

占位标记

纯占位标记，无具体意义 起始偏移位置:0x200和0x1400

F0 FF FF 00 00 00 00 00 00 00 00 00 00 00 00 00

F0 FF FF 00 00 00 00 00 00 00 00 00 00 00 00 00

汇编语言

DB指令

define byte直接往字节里面写一个字节

    DB 0xEB, 0x4E, 0x90, 0x48, 0x45, 0x4C, 0x4C, 0x4F

可以直接写字符串,转成机器语言的时候会自动查询转换

	DB  "hello, world"

DW指令与DD指令

都与DB类似 define word两个字节 define double-word四个字节

RESB指令

reserve byte空出指定字节数的空间

    RESB    16 ;空出了十六个字节

$ 符号

$是NASM汇编器的一个特殊符号,表示当前指令的地址（即前面所有代码的字节数之和）。 它在计算偏移量和填充空间时非常实用。

例如：

RESB 0x1FE - $   ; 用 0 填充到第 510 字节
DB   0x55, 0xAA  ; 在第 511、512 字节写入启动签名

这段代码的含义是：用RESB把剩余空间填 0， 直到地址恰好到达 0x1FE（510），然后写入0x55 0xAA 启动签名。 这就保证签名始终位于扇区的最后两个字节。

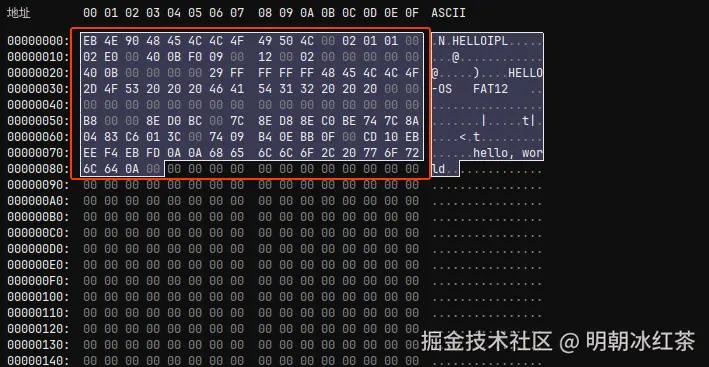

下图中鼠标选中的字节就是当前$的数值：

程序

; hello-os
; TAB=4

; FAT12格式软盘的专用代码

    DB 0xEB, 0x4E, 0x90
    DB "HELLOIPL"   ; 启动区名称(任意字符串)
    DW 512          ; 每个扇区大小(必须是512byte)
    DB 1            ; 簇的大小(必须是一个扇区)
    DW 1            ; FAT的起始位置
    DB 2            ; FAT的个数
    DW 224          ; 根目录的大小(一般为224项)
    DW 2880         ; 磁盘大小(必须是2880扇区)
    DB 0xF0         ; 磁盘种类(必须是F0)
    DW 9            ; FAT长度(必须是9扇区)
    DW 18           ; 1个磁道有多少个扇区(必须是18)
    DW 2            ; 磁头数(必须是2)
    DD 0            ; 不使用分区,必须是0
    DD 2880         ; 重写一次磁盘大小
    DB 0,0,0x29     ; 意义不明,固定
    DD 0xFFFFFFFF   ; (可能是)卷标号码
    DB "HELLO-OS   "; 磁盘名称(11byte)
    DB "FAT12   "   ; 磁盘格式名称(8byte)
    RESB 18         ; 空出18个字节

; 程序主体
    DB  0xb8, 0x00, 0x00, 0x8e, 0xd0, 0xbc, 0x00, 0x7c
    DB  0x8e, 0xd8, 0x8e, 0xc0, 0xbe, 0x74, 0x7c, 0x8a
    DB  0x04, 0x83, 0xc6, 0x01, 0x3c, 0x00, 0x74, 0x09
    DB  0xb4, 0x0e, 0xbb, 0x0f, 0x00, 0xcd, 0x10, 0xeb
    DB  0xee, 0xf4, 0xeb, 0xfd

; 信息显示部分
    DB  0x0a, 0x0a
    DB  "hello, world"
    DB  0x0a
    DB  0x00

    RESB 0x1FE-$ ; $是一个变量，指前面的字节数，这个计算转成十进制就是510-132
    DB  0x55, 0xaa

; 启动区以外部分的输出
    DB  0xf0, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00
    RESB    4600
    DB  0xf0, 0xff, 0xff, 0x00, 0x00, 0x00, 0x00, 0x00
    RESB    1469432

以上汇编代码分为三部分：

1. FAT12 头部：定义磁盘参数，BIOS 据此识别磁盘格式
2. 程序主体 + 信息显示 ：x86 实模式代码，调用 INT 0x10 打印 hello, world
3. 扇区外填充 ：把镜像撑到 1.44MB，中间用 F0 FF FF 做标记

汇编语言转机器语言

..\z_tools\nask.exe helloos.nas helloos.img

生成helloos.img镜像文件

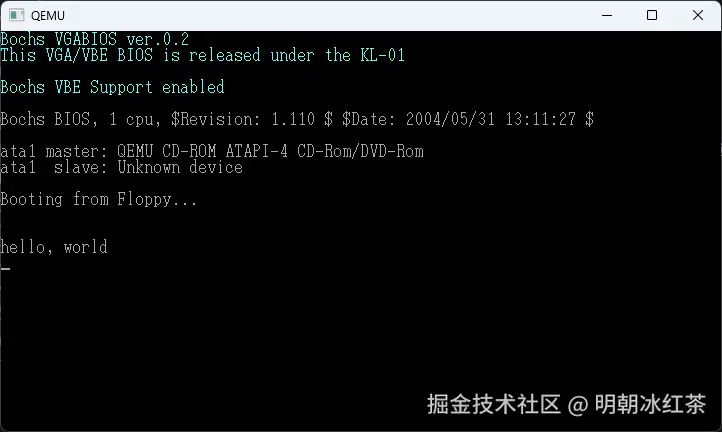

启动:

小结

Day1的核心收获

1. 一个可引导的磁盘镜像需要在前512字节中包含FAT头部+引导代码+0x55AA签名
2. DB/DW/DD直接定义1/2/4字节
3. RESB用于填充空间
4. $代表当前地址，配合RESB可以来控制数据位置
