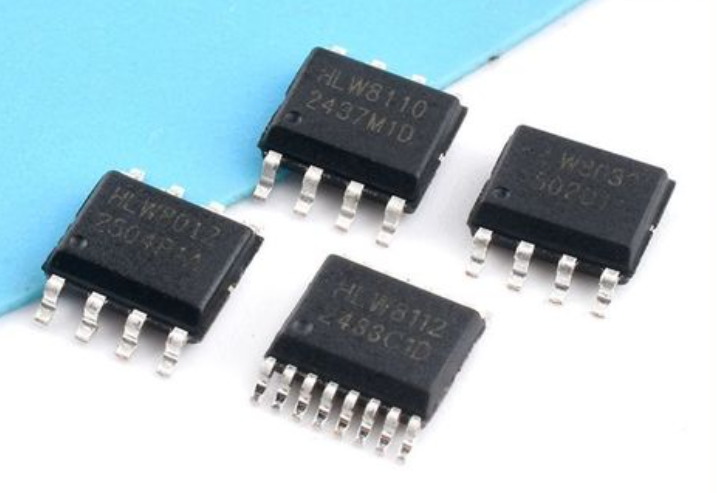

HLW8112芯片软件实现代码（2）

接前一篇文章：HLW8112芯片软件实现代码（1）

二、寄存器介绍

1. 总览

HLW8112寄存器列表如下表所示：

地址	名称	字长	复位值	功能描述	写保护	读/写
校表参数和计量控制寄存器
00H	SYSCON	2	0A04H	系统控制寄存器	Yes	R/W
01H	EMUCON	2	0000H	计量控制寄存器	Yes	R/W
02H	HFConst	2	1000h	脉冲频率寄存器	Yes	R/W
03H	Pastart	2	0060h	通道A有功起动功率设置	Yes	R/W
04H	Pbstart	2	0060h	通道B有功起动功率设置	Yes	R/W
05H	PAGain	2	0000h	通道A功率增益校准寄存器	Yes	R/W
06H	PBGain	2	0000h	通道B功率增益校准寄存器	Yes	R/W
07H	PhaseA	1	00h	通道A相位校准寄存器	Yes	R/W
08H	PhaseB	1	00h	通道B相位校准寄存器	Yes	R/W
0AH	PAOS	2	0000h	通道A有功功率Offset校准	Yes	R/W
0BH	PBOS	2	0000h	通道B有功功率Offset校准	Yes	R/W
0EH	RmsIAOS	2	0000h	电流通道A有效值Offset补偿	Yes	R/W
0FH	RmsIBOS	2	0000h	电流通道B有效值Offset补偿	Yes	R/W
10H	IBGain	2	0000h	电流通道B增益设置	Yes	R/W
11H	PSGain	2	0000h	视在功率增益校准	Yes	R/W
12H	PSOS	2	0000h	视在功率Offset补偿	Yes	R/W
13H	EMUCON2	2	0001h	计量控制寄存器2	Yes	R/W
14H	DCIA	2	0000h	IA通道直流offset校正寄存器	Yes	R/W
15H	DCIB	2	0000h	IB通道直流offset校正寄存器	Yes	R/W
16H	DCIC	2	0000h	U通道直流offset校正寄存器	Yes	R/W
17H	SAGCYC	2	0000h	电压骤降周期设置	Yes	R/W
18H	SAGLVL	2	0000h	电压骤降阈值设置	Yes	R/W
19H	OVLVL	2	FFFFh	电压过压阈值设置	Yes	R/W
1AH	OIALVL	2	FFFFh	电流通道A过流阈值设置	Yes	R/W
1BH	OIBLVL	2	FFFFh	电流通道B过流阈值设置	Yes	R/W
1CH	OPLVL	2	FFFFh	有功功率过载阈值设置	Yes	R/W
1DH	INT	2	3210h	INT1默认是输出PFA INT2默认是输出PFB	Yes	R/W

| 地址 | 名称 | 字长 | 复位值 | 功能描述 | 写保护 | 读/写 |
| 计量参数和状态寄存器 |||||||
| 20H | PFCntPA | 2 | 0000H | 通道A快速组合有功脉冲计数 | Yes | R/W |
| 21H | PFCntPB | 2 | 0000H | 通道B快速组合有功脉冲计数 | Yes | R/W |
| 22H | Angle | 2 | 0000h | 电流与电压之间的相角，通过命令选择：电流通道A与电压通道的相角或电流通道B与电压通道的相角 | - | R |
| 23H | UFreq | 2 | 0000h | 电压频率，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 24H | RmsIA | 3 | 000000h | 通道A电流的有效值，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 25H | RmsIB | 3 | 000000h | 通道B电流的有效值，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 26H | RmsU | 3 | 000000h | 电压有效值 | - | R |
| 27H | PowerFactor | 3 | 7FFFFFh | 功率因数寄存器，通过命令选择：通道A的功率因数或通道B的功率因数 | | |
| 28H | Energy_PA | 3 | 000000h | 通道A有功电能，默认为读后清零，可配置为读后不清零 | - | R |
| 29H | Energy_PB | 3 | 000000h | 通道B有功电能，默认为读后清零，可配置为读后不清零 | - | R |
| 2CH | PowerPA | 4 | 00000000h | 通道A有功功率，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 2DH | PowerPB | 4 | 00000000h | 通道B有功功率，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 2EH | PowerS | 4 | 00000000h | 视在功率，通过命令选择通道A或通道B的视在功率，更新速率 3.4/6.8/13.6/27.3Hz | - | R |
| 2FH | EMUStatus | 3 | 00B32FH | 计量状态及校验和寄存器 | - | R |
| 30H | PeakIA | 3 | 000000h | 电流通道A的峰值，50Hz线性频率下，更新速率10ms | - | R/W |
| 31H | PeakIB | 3 | 000000h | 电流通道B的峰值，50Hz线性频率下，更新速率10ms | - | R/W |
| 32H | PeakU | 3 | 000000h | 电压通道U的峰值，50Hz线性频率下，更新速率10ms | - | R/W |
| 33H | InstanIA | 3 | 000000h | 电流通道A瞬时值 | - | R |
| 34H | InstanIB | 3 | 000000h | 电流通道B瞬时值 | - | R |
| 35H | InstanU | 3 | 000000h | 电压通道瞬时值 | - | R |
| 36H | WaveIA | 3 | 000000h | 电流通道A波形 | | R |
| 37H | WaveIB | 3 | 000000h | 电流通道B波形 | | R |
| 38H | WaveU | 3 | 000000h | 电压通道波形 | | R |
| 3CH | InstanP | 4 | 00000000h | 有功功率瞬时值，通过命令选择通道A或通道B的有功功率瞬时值 | - | R |

3DH	InstanS	4	00000000h	视在功率瞬时值，通过命令选择通道A或通道B的视在功率瞬时值	-	R

| 地址 | 名称 | 字长 | 复位值 | 功能描述 | 写保护 | 读/写 |
| 中断寄存器 |||||||
| 40H | IE | 2 | 0000H | 中断允许寄存器 | Yes | R/W |
| 41H | IF | 2 | 0000H | 中断标志寄存器（不可写） | - | R |

42H	RIF	2	0000h	复位中断状态寄存器	-	R

| 地址 | 名称 | 字长 | 复位值 | 功能描述 | 写保护 | 读/写 |
| 系统状态寄存器 |||||||
| 43H | SysStatus | 1 | --- | 系统状态寄存器 | - | R |
| 44H | Rdata | 4 | --- | 上一次SPI读出的数据 | - | R |
| 45H | Wdata | 2 | 0000h | 上一次SPI写入的数据 | - | R |
| 6FH | CHECKSUM | 2 | --- | 校表系数校验和 | - | |
| 70H | RmsIAC | 2 | --- | 电流通道A有效值转换系数 | - | R |
| 71H | RmsIBC | 2 | --- | 电流通道B有效值转换系数 | - | R |
| 72H | RmsUC | 2 | --- | 电压通道U有效值转换系数 | - | R |
| 73H | PowerPAC | 2 | --- | 电流通道A有功功率转换系数 | - | R |
| 74H | PowerPBC | 2 | --- | 电流通道B有功功率转换系数 | - | R |
| 75H | PowerSC | 2 | --- | 视在功率转换系数 | - | R |
| 76H | EnergyAC | 2 | --- | A通道能量转换系数 | - | R |
| 77H | EnergyBC | 2 | --- | B通道能量转换系数 | - | R |
| 7CH | Trim_RC | 2 | 0210h | 高3位保留； 低13位为内置时钟Trim寄存器 | | R |

7DH	Trim_Vref	2	0000h	内置VrefTrim寄存器		R

注：

• 有写保护的寄存器，在向该寄存器写输入数据时，要先写"写使能命令"。
• 在列表中未列出的地址都是16bit的，不可写，读出为0。

下一回对常用寄存器进行详细讲解。
