Flutter 鸿蒙编译与构建流程深度解析

从 flutter build hap 到最终签名安装包，背后发生了什么？本文层层拆解鸿蒙 Flutter 的完整构建流水线，覆盖 Dart Kernel 编译、ArkTS 字节码生成、hvigor 任务编排、三种构建模式差异、HAP 包体结构、缓存管理策略、以及 CI/CD 集成实战。

构建命令全景
[构建配置体系：build-profile.json5 完全解读](#构建配置体系：build-profile.json5 完全解读)
[flutter build hap 命令执行流程](#flutter build hap 命令执行流程)
[Dart 编译阶段：从源码到 kernel_blob.bin](#Dart 编译阶段：从源码到 kernel_blob.bin)
[ArkTS 编译：从 ets 到 abc 字节码](#ArkTS 编译：从 ets 到 abc 字节码)
hvigor：鸿蒙原生构建引擎
三种构建模式深度对比
[HAP 输出结构全览](#HAP 输出结构全览)
构建缓存管理
[CI/CD 集成实战](#CI/CD 集成实战)
常见构建故障排查手册
小结

一、构建命令全景

鸿蒙 Flutter 应用通过 flutter build hap 命令触发构建，支持三种模式：

bash 复制代码

# Debug 构建 --- 包含调试符号、支持 DevTools & 热重载
flutter build hap --debug

# Profile 构建 --- 保留部分符号，性能分析专用
flutter build hap --profile

# Release 构建 --- 代码优化 + 符号剥离，上架 AppGallery 用
flutter build hap --release

# 清理所有构建缓存（Flutter + hvigor 双线缓存）
flutter clean

# 仅清理 hvigor 侧缓存
cd ohos && ./hvigorw clean

# 查看已连接设备（包括鸿蒙真机/模拟器）
flutter devices

flutter build hap 实际上是一个编排命令------它并不直接调用编译器，而是将任务分发给两个子系统：Flutter 工具链（负责 Dart 侧编译和引擎打包）和 hvigor（负责 ArkTS 编译、资源处理、模块组装、签名）。

二、构建配置体系：build-profile.json5 完全解读

鸿蒙 Flutter 项目使用两级 json5 配置文件来控制构建行为，分别位于工程根目录和模块目录。

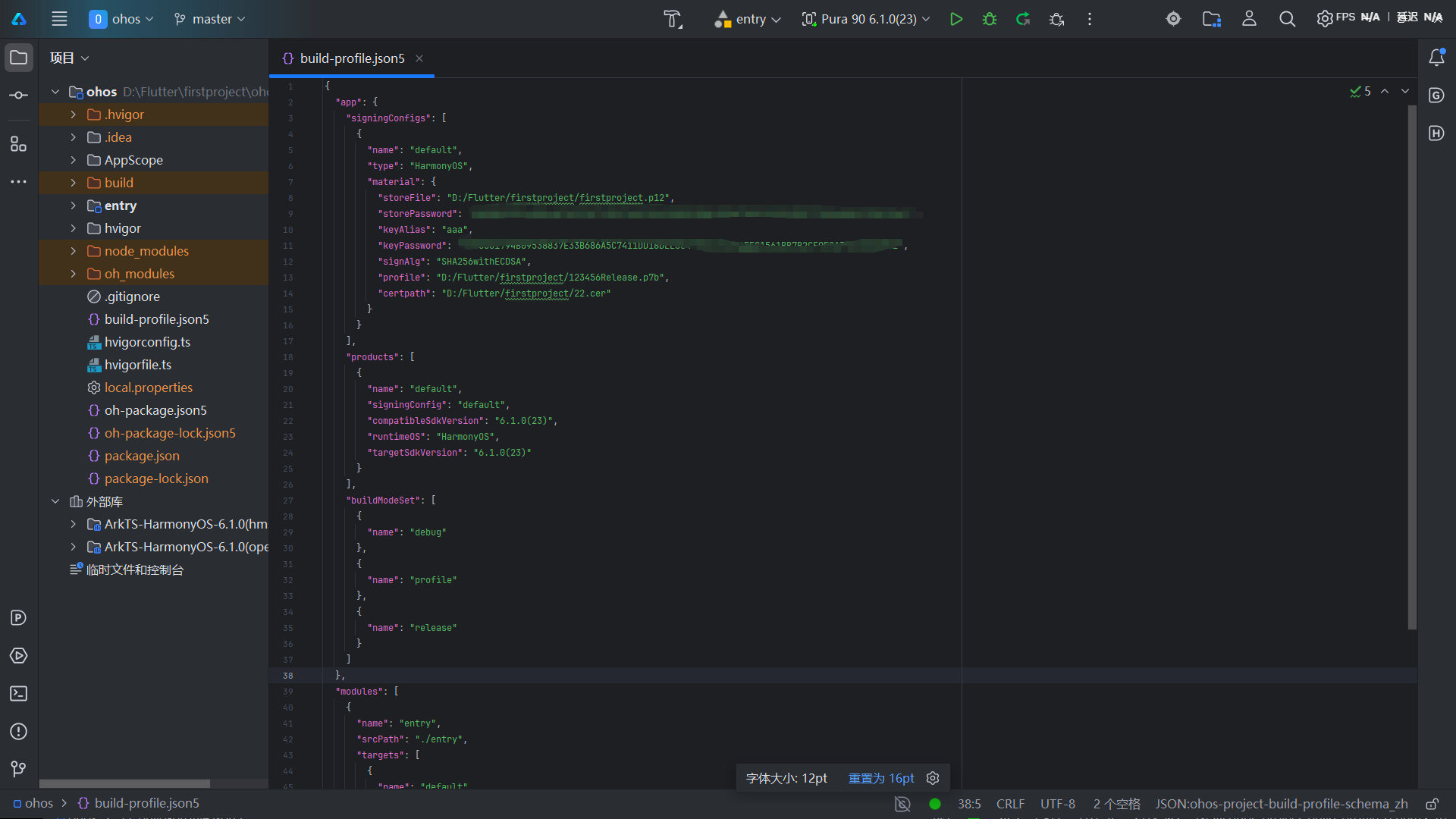

2.1 工程级：`ohos/build-profile.json5`

这是整个 HarmonyOS 应用的最高级构建配置，定义签名、产品、构建模式、模块注册。

json5 复制代码

// ohos/build-profile.json5（E-Brufen 项目真实配置）
{
  "app": {
    // ── 签名配置（可以有多个，按 products 引用）──
    "signingConfigs": [
      {
        "name": "default",
        "type": "HarmonyOS",
        "material": {
          "storeFile": "D:/Flutter/firstproject/firstproject.p12",    // 密钥库文件
          "storePassword": "00000019...",                            // 密钥库密码（16进制）
          "keyAlias": "aaa",                                         // 密钥别名
          "keyPassword": "00000019...",                              // 密钥密码（16进制）
          "signAlg": "SHA256withECDSA",                              // 签名算法
          "profile": "D:/Flutter/firstproject/123456Release.p7b",    // 调试/发布 Profile
          "certpath": "D:/Flutter/firstproject/22.cer"              // 数字证书
        }
      }
    ],

    // ── 产品定义（一个 App 可以有多个产品变体）──
    "products": [
      {
        "name": "default",
        "signingConfig": "default",           // 引用上面的签名配置
        "compatibleSdkVersion": "6.1.0(23)",  // 最低兼容的 SDK 版本
        "targetSdkVersion": "6.1.0(23)",      // 目标 SDK 版本
        "runtimeOS": "HarmonyOS"              // 运行时系统
      }
    ],

    // ── 注册三种构建模式 ──
    "buildModeSet": [
      { "name": "debug" },
      { "name": "profile" },
      { "name": "release" }
    ]
  },

  // ── 模块注册 ──
  "modules": [
    {
      "name": "entry",                  // 模块名称
      "srcPath": "./entry",             // 模块源码目录（相对于 ohos/）
      "targets": [
        {
          "name": "default",
          "applyToProducts": ["default"]  // 指定该 target 适用的产品
        }
      ]
    }
  ]
}

字段解析：

字段	层级	说明
`signingConfigs`	app	签名材料集合，可定义多个（开发/发布分用）
`material.storeFile`	signingConfig	`.p12` 格式的密钥库，也可用 `.jks`
`material.signAlg`	signingConfig	鸿蒙支持 `SHA256withECDSA` / `SHA256withRSA`
`material.profile`	signingConfig	`.p7b` 格式的 Provisioning Profile（由 AppGallery Connect 签发）
`material.certpath`	signingConfig	`.cer` 数字证书
`products`	app	产品变体，类似 Android 的 productFlavors
`compatibleSdkVersion`	product	最低兼容版本，低于此版本的设备无法安装
`targetSdkVersion`	product	目标版本，应用声称适配的 API Level
`buildModeSet`	app	声明支持哪些构建模式
`modules`	根	注册参与构建的模块及其 target
`applyToProducts`	target	将 target 绑定到特定 product

注意：上例中的密码是真实签名的十六进制编码值，实际开发中敏感信息不应提交到 Git 。建议将 storePassword 和 keyPassword 提取到环境变量或 CI Secrets 中。

2.2 模块级：`ohos/entry/build-profile.json5`

每个模块（entry、feature 等）也有自己的构建配置：

json5 复制代码

// ohos/entry/build-profile.json5
{
  "apiType": "stageMode",        // 应用模型：stageMode（推荐）/ faMode
  "buildOption": {},             // 模块级构建选项（可配置 ABI 过滤等）
  "targets": [
    { "name": "default", "runtimeOS": "HarmonyOS" },
    { "name": "ohosTest" }       // 自动化测试 target
  ]
}

apiType 的两种取值：

值	说明
`"stageMode"`	Stage 模型（API 9+，推荐），支持多 Ability、跨设备迁移
`"faMode"`	FA 模型（API 8 及以前），单 Page Ability 模型，逐步废弃

本项目使用 stageMode，对应的 Ability 配置见 ohos/entry/src/main/module.json5，其中声明了 EntryAbility 及其图标、启动窗口背景、系统 Intent 等。

三、flutter build hap 命令执行流程

当你在工程根目录执行 flutter build hap --debug 时，整个流水线分为 六个阶段，如下图所示：

复制代码

flutter build hap --debug
│
├─ [Stage 1] 环境检查 (Pre-build Validation)
│   ├─ 检查 Flutter SDK 版本
│   ├─ 检查 HarmonyOS SDK (HOS SDK) 路径
│   ├─ 校验 build-profile.json5 合法性
│   └─ 验证签名材料完整性（文件存在 + 格式正确）
│
├─ [Stage 2] Dart 编译 (Dart Compilation)
│   ├─ dart compile kernel → kernel_blob.bin
│   ├─ 前端服务器 (frontend_server) 编译 Dart → Kernel AST
│   ├─ gen_snapshot 生成 AOT 快照（release 模式）
│   └─ 产物写入 ohos/entry/src/main/resources/resfile/
│
├─ [Stage 3] Flutter 引擎打包 (Engine Bundle)
│   ├─ 拷贝 libflutter.so（鸿蒙 arm64 版本）到 lib/arm64-v8a/
│   ├─ 嵌入 icudtl.dat（国际化数据）
│   └─ 配置 Native 库加载路径
│
├─ [Stage 4] ArkTS 编译 (ArkTS Compilation)
│   ├─ ets 文件 → ArkCompiler 前端 → 中间表示 (IR)
│   ├─ IR → ArkCompiler 后端 → abc (ArkCompiler Bytecode)
│   └─ 产物写入 build/default/cache/default/default@CompileArkTS/
│
├─ [Stage 5] hvigor 编排 (hvigor Task Graph)
│   ├─ processResource → 资源编译（string.json / media / color.json）
│   ├─ compileArkTS → （已在 Stage 4 完成，hvigor 增量检查）
│   ├─ buildJS → （如果包含 JS 模块）
│   ├─ processProfile → 处理 module.json5 → module.json
│   ├─ packageHap → 将所有编译产物打成 HAP 包
│   └─ signHap → 使用 signingConfig 签名
│
└─ [Stage 6] 输出 (Output)
    ├─ entry-default-unsigned.hap → 未签名 HAP（调试用）
    ├─ entry-default-signed.hap   → 已签名 HAP（发布用）
    └─ 路径：ohos/entry/build/default/outputs/default/

阶段详解

Stage 1：环境检查

Flutter 工具链首先验证：

HOS SDK 是否存在 ：通过环境变量 HOS_SDK_HOME 或默认安装路径查找
Node.js 是否可用：hvigor 构建脚本依赖 Node.js 运行时
JDK 版本：hvigor 需要 JDK 11 或更高版本
build-profile.json5 合法性：json5 格式校验 + 字段语义检查

如果任一检查失败，构建会直接终止并给出明确的错误信息。例如：

复制代码

ERROR: HarmonyOS SDK not found. Please ensure HOS_SDK_HOME is set correctly.

Stage 2：Dart 编译

这是性能开销最大的阶段（详见第四章）。关键步骤：

Kernel 编译 ：frontend_server 将 .dart 源码编译为 Dart Kernel AST（kernel_blob.bin）
AOT 编译 （仅 release）：gen_snapshot 将 Kernel AST 编译为 ARM64 机器码
产物分发 ：Kernel 文件或 AOT 快照写入鸿蒙资源目录 resfile/

对于 debug 模式，产物是 kernel_blob.bin（由 Flutter 引擎的 JIT 编译器解释执行）；对于 release 模式，产物是 libapp.so（AOT 编译后的原生机器码）。

Stage 3：Flutter 引擎打包

Flutter 引擎以 .so 动态库形式嵌入到鸿蒙应用中：

复制代码

ohos/entry/src/main/libs/arm64-v8a/
├── libflutter.so          # Flutter 引擎核心（Skia → Impeller, Dart VM, Platform Channels）
├── libapp.so              # （仅 release）AOT 编译的 Dart 业务代码
└── libc++_shared.so       # libc++ 共享运行时

引擎版本对应关系 ：Flutter SDK 版本与引擎版本是绑定的。在 flutter/bin/cache/ 下可以找到鸿蒙平台的引擎制品（libflutter.so）。每次升级 Flutter SDK 后，确保引擎与 Flutter 版本一致，否则会出现 API 不兼容的问题。

Stage 4：ArkTS 编译

ArkTS 是 HarmonyOS 的声明式 UI 语言（TypeScript 的超集），用于编写 EntryAbility 等系统入口代码。详细流程见第五章。

Stage 5：hvigor 编排

hvigor 是构建的中枢神经，负责将所有编译产物组装成 HAP。详细分析见第六章。

Stage 6：输出

最终产物写入 ohos/entry/build/default/outputs/default/：

复制代码

ohos/entry/build/default/outputs/default/
├── entry-default-unsigned.hap   # 未签名 HAP（可手动签名）
├── entry-default-signed.hap     # 已签名 HAP（可直接安装）
├── app/                         # app 级产物
├── mapping/                     # （release）混淆映射表
├── pack.info                    # 打包元信息
└── symbol/                      # 调试符号表

四、Dart 编译阶段：从源码到 kernel_blob.bin

这是整个构建流程中最复杂的编译环节。理解 Dart 的编译模型，是理解 Flutter 性能特征的关键。

4.1 Dart 编译模型总览

复制代码

.dart 源文件
    │
    ├──[① 词法分析]──→ Token 流
    │
    ├──[② 语法分析]──→ AST (Abstract Syntax Tree)
    │
    ├──[③ 语义分析]──→ 带类型的 AST + 类型标注
    │
    ├──[④ Kernel 生成]──→ kernel_blob.bin (Dart Kernel 二进制)
    │                            │
    │         ┌──────────────────┴──────────────────┐
    │         ↓                                     ↓
    │   Debug / Profile 模式                   Release 模式
    │   ┌─────────────────┐                ┌──────────────────┐
    │   │ Dart VM JIT      │                │ gen_snapshot     │
    │   │ (解释执行/即时编译)│                │ (AOT 预编译)     │
    │   │ kernel_blob.bin  │                │ kernel_blob.bin  │
    │   │ → 运行时加载     │                │ → libapp.so      │
    │   └─────────────────┘                │ (ARM64 机器码)   │
    │                                      └──────────────────┘
    └──→ 引擎直接加载并执行

4.2 Kernel（kernel_blob.bin）详解

Dart Kernel 是 Dart 编译器内部使用的中间表示（Intermediate Representation, IR），它是一种序列化的 AST 格式，设计目标是在编译流水线的不同阶段之间传递代码语义。

Kernel 的特点：

特性	说明
平台无关	与目标架构解耦，同一份 kernel_blob.bin 可用于 x64/arm64
增量支持	热重载时只需重新编译变更的部分 Kernel，大幅加速开发迭代
二进制紧凑	相比源码文本，Kernel 二进制体积更小，加载更快
可序列化	可以写入文件（`.dill`）或通过网络传输（热重载使用）

在鸿蒙 Flutter 中，kernel_blob.bin 的路径：

复制代码

# Debug/Profile 模式（产物路径）
ohos/entry/src/main/resources/resfile/kernel_blob.bin

# 该文件最终打包到 HAP 中的位置
<HAP>/resources/resfile/kernel_blob.bin

4.3 Debug vs Profile vs Release 的 Dart 编译差异

维度	Debug	Profile	Release
编译目标	Kernel AST (`.dill`)	Kernel AST (`.dill`)	AOT 快照 (`libapp.so`)
执行方式	JIT（即时编译）	JIT（无调试钩子）	AOT（预编译）
代码优化	无优化	轻度优化	完全优化（Tree Shaking + 内联 + 逃逸分析）
产物大小	~8-12 MB (kernel)	~8-12 MB (kernel)	~3-6 MB (AOT .so)
启动速度	慢（编译+执行）	中等	快（直接执行机器码）
热重载	支持	不支持	不支持
DevTools	完整支持	部分支持	不支持
符号信息	完整	保留行号	剥离

4.4 frontend_server 与 gen_snapshot

frontend_server 是 Dart SDK 内置的前端编译器，负责将 Dart 源码编译为 Kernel AST：

bash 复制代码

# Flutter 工具链内部实际调用的命令（简化版示意）
dart frontend_server.dart.snapshot \
  --sdk-root <flutter_sdk>/bin/cache/artifacts/engine/common/flutter_patched_sdk/ \
  --target=flutter \
  --aot \                        # 是否开启 AOT 模式
  --tfa \                        # 是否开启类型流分析（Type Flow Analysis）
  --packages .dart_tool/package_config.json \
  --output-dill kernel_blob.bin  # 输出的 Kernel 二进制

gen_snapshot 仅在 Release 模式下调用，将 Kernel 编译为原生机器码：

bash 复制代码

# AOT 快照生成（简化版示意）
gen_snapshot \
  --deterministic \              # 确定性构建（相同输入 → 相同输出）
  --snapshot_kind=app-aot-elf \  # 快照类型：ELF 格式的 AOT
  --elf=libapp.so \              # 输出文件名
  --strip \                      # 剥离调试符号
  kernel_blob.bin                # 输入：Kernel 文件

4.5 Tree Shaking（摇树优化）

Release 模式下，编译器会执行全局静态分析 ，从 main() 函数入口出发，追踪所有可达的代码路径。未被引用的代码会被剔除：

复制代码

flutter build hap --release 后，以下代码将被摇掉：
- 未引用的 package 导出
- 未使用的 Widget 子类
- 未被调用的静态函数
- 条件编译中未命中的分支（如 kDebugMode 块）

这对于本项目的实际影响：项目中仅使用 hive_ce 和 cupertino_icons 两个依赖，cupertino_icons 中未被引用的图标字体会被全部摇掉，显著减小最终 HAP 体积。

五、ArkTS 编译：从 ets 到 abc 字节码

5.1 什么是 ArkTS

ArkTS 是华为为鸿蒙系统设计的声明式 UI 编程语言，基于 TypeScript 扩展，添加了 ArkUI 框架专用的声明式语法（如 @State、@Prop、@Builder 等装饰器）。在 Flutter 鸿蒙应用中，ArkTS 主要用于：

EntryAbility.ets：应用的入口 Ability，负责初始化 Flutter 引擎并加载 Dart 代码
自定义原生插件桥接：通过 ArkTS 调用鸿蒙系统 API，再通过 Platform Channel 暴露给 Dart 侧
混合渲染场景：需要系统原生 UI 组件时使用 ArkTS 编写

5.2 ArkCompiler 编译流水线

复制代码

.ets 源文件 (ArkTS)
    │
    ├──[① ArkTS Parser]──→ ArkTS AST（含声明式装饰器展开）
    │
    ├──[② Type Checker]──→ 类型校验 + 泛型实例化
    │
    ├──[③ Lowering]──→ 中间表示 (IR)
    │        ├─ 装饰器展开为运行时代码
    │        ├─ ArkUI Builder 函数内联
    │        └─ 状态管理代理生成
    │
    ├──[④ IR Optimization]──→ 优化中间表示
    │        ├─ 常量折叠
    │        ├─ 死代码消除
    │        └─ 循环优化
    │
    └──[⑤ Code Generation]──→ abc (ArkCompiler Bytecode)
             │
             └──→ 运行时由 ArkCompiler 虚拟机执行

5.3 abc 字节码

abc （ArkCompiler Bytecode）是 ArkCompiler 生成的字节码格式，类似于 JVM 的 .class 文件或 V8 的 Bytecode。它运行在鸿蒙系统内置的 ArkCompiler 虚拟机上。

abc 字节码的特点：

紧凑：比源码体积小 60-80%
可预编译：安装时可以触发 AOT 编译（系统级优化）
平台无关：同一份 abc 可在 arm64/x86_64 上执行
支持调试：debug 模式保留源映射（source map）

本项目中 ArkTS 源文件及产物路径：

复制代码

# 源文件
ohos/entry/src/main/ets/
├── entryability/EntryAbility.ets    # 应用入口（~80 行核心代码）
├── plugins/                         # Platform Channel 插件实现
└── pages/                           # 原生页面（可选）

# 编译产物
ohos/entry/build/default/cache/default/default@CompileArkTS/
└── ... (abc 文件及其他中间产物)

实际项目中 ArkTS 代码量很小 ：对于纯 Flutter 应用，EntryAbility.ets 通常只需要负责引擎初始化------创建 FlutterEngine 实例、设置 Window 参数、加载 kernel_blob.bin（debug 模式）或 libapp.so（release 模式）。业务逻辑全部在 Dart 侧完成。

5.4 hvigor 中的 ArkTS 编译任务

在 hvigor 的任务图中，ArkTS 编译对应以下任务节点：

复制代码

hvigor task graph:
├── entry@PreBuild
├── entry@GenerateMetadata
├── entry@CompileArkTS          ← 核心编译任务
│   ├── entry@CompileETS        ← .ets → IR
│   └── entry@GenerateABC       ← IR → .abc
├── entry@BuildJS               ← (可选) JS 模块编译
├── entry@ProcessResource
├── entry@PackageHap
└── entry@SignHap

六、hvigor：鸿蒙原生构建引擎

6.1 概述

hvigor（HarmonyOS Vigor）是 HarmonyOS 应用的原生构建系统，定位类似于 Android 的 Gradle 或前端的 Webpack。它基于 任务图（Task Graph） 模型，通过声明式配置驱动构建流水线。

hvigor 的核心设计理念：

理念	说明
任务图驱动	所有构建操作建模为 Task Node，hvigor 负责依赖解析和拓扑排序
增量构建	自动检测文件变更，只重新编译受影响的部分
插件化	编译逻辑封装为 hvigor 插件，可独立升级和扩展
多模块支持	原生支持 HAP/HSP/HAR 模块类型的分层构建

6.2 hvigor 的工程结构

复制代码

ohos/
├── build-profile.json5          # 工程级构建配置（产品+签名+模块）
├── hvigor/                      # hvigor 包装器
│   ├── hvigor-config.json5      # hvigor 自身配置
│   └── hvigor-wrapper.js
├── hvigorw                      # Unix 包装脚本
├── hvigorw.bat                  # Windows 包装脚本
├── .hvigor/                     # hvigor 缓存与输出
│   ├── cache/                   # 编译缓存
│   ├── dependencyMap/           # 模块依赖映射
│   ├── outputs/                 # 构建日志
│   │   └── build-logs/
│   │       └── build.log        # ★ 排查问题的第一入口
│   └── report/                  # 构建报告
├── entry/                       # 主模块
│   ├── build-profile.json5      # 模块级构建配置
│   └── src/main/
│       ├── ets/                 # ArkTS 源码
│       ├── resources/           # 资源文件（含 resfile/）
│       └── module.json5         # 模块清单
└── AppScope/                    # 应用级资源（图标、名称）
    └── resources/base/
        ├── element/string.json
        └── media/               # app_icon.png 等启动图标

6.3 hvigor 任务图详解

以 flutter build hap --debug 触发的 hvigor 任务图为例：

复制代码

Root Task: assembleHap
│
├── [1] entry@PreBuild
│   └── 创建输出目录、校验模块配置
│
├── [2] entry@GenerateMetadata
│   └── 从 module.json5 生成编译所需的元数据
│
├── [3] entry@MergeProfile
│   └── 合并工程级与模块级 build-profile.json5
│
├── [4] entry@ProcessResource
│   ├── 编译 string.json → 资源 ID 映射
│   ├── 处理 media/ 下的图片（优化 + 多密度适配）
│   ├── 处理 resfile/ 下的 Flutter 产物
│   └── 输出到 build/default/intermediates/res/
│
├── [5] entry@CompileArkTS        ★ 最耗时的任务
│   ├── 收集所有 .ets 源文件
│   ├── 解析 + 类型检查 + 代码生成
│   ├── 输出 .abc 字节码文件
│   └── 输出 source map（debug 模式）
│
├── [6] entry@BuildJS             (可选，无 JS 模块则跳过)
│   └── 编译 JS/TS 文件
│
├── [7] entry@PackageHap
│   ├── 收集所有编译产物（.abc, .so, resources, Flutter engine）
│   ├── 按 HAP 规范组装目录结构
│   ├── 生成 module.json 和 pack.info
│   └── 压缩打包 → entry-default-unsigned.hap
│
└── [8] entry@SignHap
    ├── 读取 build-profile.json5 中的 signingConfig
    ├── 使用 HarmonyOS SignTool 签名
    └── 输出 → entry-default-signed.hap

6.4 hvigor 增量构建机制

hvigor 通过输入/输出文件指纹实现增量构建：

复制代码

每次任务执行：
1. 计算所有输入文件的 hash
2. 与上次构建的 hash 对比（存储在 .hvigor/cache/）
3. 如果 hash 未变 → 跳过任务，标记为 UP-TO-DATE
4. 如果 hash 已变 → 重新执行任务

在实际开发中，如果你只修改了 Dart 代码而未改动任何 .ets 文件，hvigor 的 CompileArkTS 任务会被标记为 UP-TO-DATE 而跳过，仅重新执行 ProcessResource（因为 resfile/kernel_blob.bin 变更了）和 PackageHap。这可以将增量构建时间从 ~2 分钟缩短到 ~30 秒。

6.5 hvigorw 命令行工具

bash 复制代码

# 完整构建（等同于 flutter build hap）
./hvigorw assembleHap

# 仅编译 ArkTS（测试语法正确性）
./hvigorw compileArkTS

# 仅打包（跳过编译）
./hvigorw packageHap

# 仅签名（针对已有 HAP）
./hvigorw signHap

# 查看所有可用任务
./hvigorw tasks

# 调试模式（打印详细日志）
./hvigorw assembleHap --debug

6.6 构建日志解读

hvigor 的日志文件位于 ohos/.hvigor/outputs/build-logs/build.log。当构建失败时，这里面包含了最详细的错误信息。

日志关键片段示例：

复制代码

> Task :entry:CompileArkTS FAILED
  ERROR: ArkTS Compiler Error
  File: ohos/entry/src/main/ets/entryability/EntryAbility.ets:42:9
    Type 'FlutterEngine' has no property 'window'

> Task :entry:PackageHap SKIPPED (task :entry:CompileArkTS failed)
> Task :entry:SignHap SKIPPED
BUILD FAILED in 18s

从上面可以看到：CompileArkTS 失败导致下游的 PackageHap 和 SignHap 都被跳过，这是任务图依赖链的典型表现。

七、三种构建模式深度对比

7.1 快速对比表

维度	Debug	Profile	Release
Dart 编译产物	`kernel_blob.bin`	`kernel_blob.bin`	`libapp.so` (AOT)
Dart 执行方式	JIT (VM 解释+即时编译)	JIT (去除调试钩子)	AOT (原生机器码)
热重载 (Hot Reload)	支持	不支持	不支持
热重启 (Hot Restart)	支持	不支持	不支持
Flutter DevTools	完整支持	部分支持	不支持
调试断点	支持	不支持	不支持
`assert()` 语句	启用	启用	移除
`debugPrint()` 日志	全部输出	全部输出	移除
符号信息	完整	行号信息保留	剥离
代码优化	无	轻度优化	Tree Shaking + 内联 + 逃逸分析
HAP 体积（本项目）	~40 MB	~25 MB	~15 MB
启动时间（冷启动）	~2.5s	~1.8s	~1.0s
运行性能（帧率）	40-55 fps	55-60 fps	60 fps (锁定)
内存占用	~120 MB	~90 MB	~70 MB
签名要求	自动签名或手动	正式签名	正式签名
上架 AppGallery	不允许	不允许	允许
使用场景	日常开发	性能分析/UI 测试	发布上架

7.2 构建模式在代码中的判断

dart 复制代码

// 项目中可以根据构建模式做条件判断
import 'package:flutter/foundation.dart';

if (kDebugMode) {
  // Debug 专属逻辑：打印详细日志
  debugPrint('[E-Brufen] Debug build detected');
}

if (kReleaseMode) {
  // Release 专属逻辑：关闭调试功能、开启崩溃收集
  FlutterError.onError = (details) {
    // 上报到崩溃分析平台，而非打印到控制台
    // CrashReporter.report(details);
  };
}

if (kProfileMode) {
  // Profile 专属逻辑：开启性能追踪
  // PerformanceTracker.start();
}

在本项目的 lib/main.dart 中，我们已经利用了这种模式区分------Debug 模式下详细的启动步骤日志会被打印，而 Release 模式下这些 debugPrint 调用在编译阶段就被摇树优化移除了。

7.3 签名模式差异

复制代码

Debug 模式：
├── 可以使用 hvigor 自动生成的调试签名
├── 或手动指定 build-profile.json5 中的 signingConfig
└── 调试 Profile (.p7b) 有效期通常较短（7-90 天）

Profile / Release 模式：
├── 必须使用正式签名材料
├── .p7b Profile 由 AppGallery Connect 后台签发
├── 需绑定设备 UDID（调试）/ 或设备分类（发布）
└── 签名失败会阻断整个构建流程

八、HAP 输出结构全览

8.1 HAP 的内部目录结构

HAP 本质上是一个 ZIP 压缩包。解压一个典型的 Release HAP，内部结构如下：

复制代码

entry-default-signed.hap (ZIP)
│
├── module.json                  # 模块清单（由 module.json5 编译而来）
├── pack.info                    # 打包信息（模块名、版本、依赖）
│
├── ets/                         # ArkTS 编译产物
│   └── modules.abc              # ArkCompiler Bytecode 模块文件
│
├── libs/                        # Native 库（按 ABI 分目录）
│   └── arm64-v8a/
│       ├── libflutter.so        # Flutter 引擎 (~18 MB)
│       ├── libapp.so            # AOT 编译的 Dart 代码 (~5 MB, 仅 release)
│       └── libc++_shared.so     # C++ 标准库 (~1 MB)
│
├── resources/                   # 资源文件
│   ├── base/
│   │   ├── element/
│   │   │   └── string.json      # 字符串资源
│   │   ├── media/
│   │   │   └── icon.png         # 图标资源
│   │   └── profile/
│   │       └── main_pages.json  # 路由配置
│   └── resfile/                 # Flutter 资源
│       ├── kernel_blob.bin      # (debug/profile) Dart Kernel 文件
│       ├── flutter_assets/      # Flutter 资产包
│       │   ├── AssetManifest.json
│       │   ├── FontManifest.json
│       │   ├── fonts/
│       │   │   └── MaterialIcons-Regular.otf
│       │   ├── packages/
│       │   │   └── cupertino_icons/
│       │   │       └── assets/CupertinoIcons.ttf
│       │   └── NOTICES
│       └── icudtl.dat           # ICU 国际化数据
│
├── resources.index              # 资源索引（加速资源查找）
├── abc_global_index.inf         # abc 文件全局索引
└── META-INF/                    # 签名信息
    ├── CERT.RSA
    ├── CERT.SF
    └── MANIFEST.MF

8.2 体积分布分析（本项目 E-Brufen Release HAP）

以本项目为例，一个典型的 Release HAP (~15 MB) 的体积分布如下：

复制代码

组件                      体积        占比
─────────────────────────────────────────
libflutter.so             ~18 MB      在 HAP 中被压缩
libapp.so                 ~5 MB       业务代码 AOT
libc++_shared.so          ~0.8 MB     C++ 运行时
modules.abc               ~0.5 MB     ArkTS 入口代码
flutter_assets/           ~0.2 MB     Material Icons + 字体
resources/                ~0.05 MB    图标、字符串
签名信息 (META-INF/)      ~0.02 MB    RSA 签名

优化建议：

使用 --tree-shake-icons 仅保留实际使用的 Material Icons
移除 cupertino_icons 依赖（如果未使用）
Release 模式下 libapp.so 代替 kernel_blob.bin，体积更小且启动更快

8.3 构建产物路径速查

bash 复制代码

# ── HAP 产物 ──
ohos/entry/build/default/outputs/default/entry-default-signed.hap     # 签名 HAP
ohos/entry/build/default/outputs/default/entry-default-unsigned.hap   # 未签名 HAP

# ── 中间产物 ──
ohos/entry/build/default/intermediates/     # 编译中间文件
ohos/entry/build/default/cache/             # 编译缓存 (abc, IR)

# ── Flutter 侧产物 ──
build/                                      # Flutter 构建缓存
.dart_tool/                                 # Dart 工具链状态

九、构建缓存管理

9.1 两级缓存架构

鸿蒙 Flutter 项目有两级独立缓存，分别由 Flutter 工具链和 hvigor 管理：

复制代码

第一级：Flutter 缓存
├── build/                          # Flutter 构建产物
│   ├── app/                        # 应用构建输出
│   ├── kernel_snapshot.d           # Dart Kernel 快照依赖
│   └── native_assets/              # 原生资源
├── .dart_tool/                     # Dart 工具链状态
│   ├── package_config.json         # 包路径解析结果
│   ├── package_graph.json          # 包依赖图
│   └── flutter_build/              # Flutter 构建状态
└── $PUB_CACHE/                     # Pub 全局缓存（%LOCALAPPDATA%/Pub/Cache）

第二级：hvigor 缓存
└── ohos/.hvigor/
    ├── cache/                      # 任务级编译缓存（输入/输出 hash 指纹）
    ├── dependencyMap/              # 模块依赖关系映射
    ├── outputs/build-logs/         # 构建日志
    │   └── build.log               # ★ 故障排查核心入口
    └── report/                     # 构建性能报告

9.2 缓存清理策略

bash 复制代码

# ★ 完整清理（推荐在以下场景使用）
flutter clean
# 场景：
#   - 切换 Flutter SDK 版本后
#   - 修改了 build-profile.json5 的 SDK 版本
#   - 出现无法解释的编译错误
#   - 切换到新的 Flutter 引擎版本

# hvigor 侧清理
cd ohos && ./hvigorw clean
# 场景：
#   - 仅修改了 .ets 文件但 hvigor 未检测到变更
#   - 资源文件（图标/字符串）修改后未生效
#   - hvigor 缓存状态异常

# 完整清理 + 依赖刷新（最彻底的恢复方案）
flutter clean
cd ohos && ./hvigorw clean
flutter pub get
flutter build hap --debug

9.3 缓存损坏的常见症状与修复

症状	根因	修复方案
`kernel_blob.bin not found`	Flutter 缓存不完整	`flutter clean && flutter pub get`
`ERROR: ArkTS compile failed with cryptic error`	hvigor 增量缓存不一致	`./hvigorw clean`
签名失败，提示密码错误	证书缓存过期	刷新 `.p12` / `.p7b`，重新构建
`BUILD FAILED: duplicate entry`	上次构建残留与本次冲突	`flutter clean && ./hvigorw clean`
`hvigorw: command not found`	hvigor 包装脚本缺失	重新生成 `hvigorw` 脚本
热重载卡住不动	Dart VM 服务状态异常	断开重连设备，或完全重启应用

9.4 CI 环境中的缓存策略

在 CI/CD 流水线中应合理利用缓存加速构建（见第十章），但不要缓存以下目录：

复制代码

# 不可缓存的目录（会导致缓存污染）
build/               # Flutter 构建产物，每次应全新构建
ohos/.hvigor/cache/  # hvigor 增量缓存，跨分支可能不一致

# 可以缓存的目录
$PUB_CACHE/          # Pub 包缓存，跨构建可复用
$HOS_SDK_HOME/       # HarmonyOS SDK，体积大，应缓存

十、CI/CD 集成实战

10.1 GitHub Actions 完整配置

以下是一份可直接使用的 GitHub Actions 工作流配置，用于自动构建 E-Brufen 鸿蒙版本并归档 HAP 产物：

yaml 复制代码

# .github/workflows/build-harmonyos.yml
name: Build HarmonyOS HAP

on:
  push:
    branches: [master, main]
  pull_request:
    branches: [master, main]
  workflow_dispatch:       # 允许手动触发
    inputs:
      buildMode:
        description: '构建模式'
        required: true
        default: 'release'
        type: choice
        options: ['debug', 'profile', 'release']

env:
  FLUTTER_VERSION: '3.6.2'
  HOS_SDK_VERSION: '6.1.0(23)'

jobs:
  build-hap:
    runs-on: windows-latest    # hvigor 需要 Windows 或 macOS 环境

    steps:
      - name: Checkout
        uses: actions/checkout@v4

      # ── 1. 安装 Flutter ──
      - name: Setup Flutter
        uses: subosito/flutter-action@v2
        with:
          flutter-version: ${{ env.FLUTTER_VERSION }}
          channel: 'stable'
          cache: true

      # ── 2. 安装 HarmonyOS SDK ──
      - name: Setup HarmonyOS SDK
        run: |
          # 从私有存储下载 HOS SDK（或使用 DevEco Studio CLI 安装）
          # 此处为示意，实际需根据团队环境调整
          mkdir -p ${{ runner.temp }}/hos_sdk
          echo "HOS_SDK_HOME=${{ runner.temp }}/hos_sdk" >> $GITHUB_ENV

      # ── 3. 安装 Node.js（hvigor 依赖）──
      - name: Setup Node.js
        uses: actions/setup-node@v4
        with:
          node-version: '18'

      # ── 4. 注入签名配置 ──
      - name: Inject Signing Config
        run: |
          # 从 GitHub Secrets 读取签名材料并写入
          # build-profile.json5 中的密码等敏感字段替换为 Secrets 变量
          # 此处可以写一个脚本，用环境变量替换模板中的占位符
          Write-Host "Signing config injected."

      # ── 5. 安装依赖 ──
      - name: Install Dependencies
        run: flutter pub get

      # ── 6. 构建 HAP ──
      - name: Build HAP
        run: flutter build hap --${{ github.event.inputs.buildMode || 'release' }}

      # ── 7. 归档产物 ──
      - name: Archive HAP Artifacts
        uses: actions/upload-artifact@v4
        with:
          name: ebrufen-${{ github.event.inputs.buildMode || 'release' }}-hap
          path: |
            ohos/entry/build/default/outputs/default/*.hap
            ohos/.hvigor/outputs/build-logs/build.log
          retention-days: 30

      # ── 8. 体积报告 ──
      - name: Size Report
        run: |
          $hap = Get-ChildItem ohos/entry/build/default/outputs/default/*.hap | Select-Object -First 1
          $sizeMB = [math]::Round($hap.Length / 1MB, 2)
          Write-Host "HAP Size: $sizeMB MB"
          Write-Host "File: $($hap.Name)"

10.2 签名材料的安全管理

签名材料（.p12、.cer、.p7b 及其密码）绝对不能提交到 Git 仓库。推荐的安全管理方案：

复制代码

方案 A：GitHub Secrets（推荐用于 GitHub Actions）
├── 将 .p12 文件 base64 编码后存入 Secret
├── 在 CI 流程中解码写入到临时目录
└── 密码单独存入 Secret

方案 B：私有密钥管理服务（企业级）
├── HashiCorp Vault / Azure Key Vault
├── CI 运行时动态获取签名材料
└── 支持密钥轮换和审计

方案 C：本地签名（简单项目）
├── 签名材料保存在开发者本地计算机
├── CI 仅构建未签名 HAP
└── 由专人手动签名后上架

10.3 多环境构建策略

对于一个需要同时维护 Debug / Profile / Release 三套环境的应用，建议的 CI 矩阵构建策略：

yaml 复制代码

strategy:
  matrix:
    buildMode: [debug, profile, release]
    # Debug 用于内部测试分发
    # Profile 用于 QA 性能测试
    # Release 用于 AppGallery 上架

steps:
  - name: Build (${{ matrix.buildMode }})
    run: flutter build hap --${{ matrix.buildMode }}

10.4 构建成功后的分发建议

bash 复制代码

# ── 内部测试分发（Debug/Profile）──
# 方案1：直接拷贝 HAP 到鸿蒙设备
hdc install ohos/entry/build/default/outputs/default/entry-default-signed.hap

# 方案2：上传到 AppGallery Connect 测试分发
# 通过 AGC 控制台或 CLI 上传用于内部测试

# ── 发布上架（Release）──
# 通过 AppGallery Connect 提交审核
# 需要：签名 HAP + 应用截图 + 隐私政策 + 测试账号

十一、常见构建故障排查手册

11.1 签名相关故障

bash 复制代码

# 症状
ERROR: Failed to sign the hap
ERROR: Signature verification failed

# 排查步骤
1. 检查 .p12 文件密码是否正确（注意密码是十六进制格式）
2. 检查 .p7b Profile 是否过期（通常在 AppGallery Connect 后台查看有效期）
3. 检查设备 UDID 是否在 Profile 的授权列表中
4. 验证 signAlg 与证书类型匹配（ECDSA / RSA）
5. 确认 certpath 指向的 .cer 文件与 .p12 配对

11.2 Dart 编译故障

bash 复制代码

# 症状
Error: Could not resolve the package 'xxx' in package_config.json
Error: kernel_blob.bin not found or is corrupt

# 排查步骤
1. flutter clean && flutter pub get  # 重新生成依赖解析
2. 检查 pubspec.yaml 中的依赖版本号是否在 pub.dev 上存在
3. 确认 .dart_tool/package_config.json 未损坏
4. 如果使用 path 依赖，确认路径正确且包名匹配

11.3 ArkTS 编译故障

bash 复制代码

# 症状
ERROR: ArkTS Compiler Error
> Compilation failed. See build.log for details.

# 排查步骤
1. 打开 ohos/.hvigor/outputs/build-logs/build.log
2. 定位到第一个 ERROR 行，查看具体文件:行号:错误描述
3. 确认 .ets 文件中的 ArkTS 语法与鸿蒙 SDK 版本兼容
4. 检查 module.json5 中的 apiType 与代码中使用的 API 一致

11.4 引擎不匹配故障

bash 复制代码

# 症状
Flutter engine version mismatch
libflutter.so incompatible with current Flutter SDK
Application crashes on launch with SIGABRT

# 排查步骤
1. flutter --version                 # 查看 Flutter SDK 版本
2. ls $FLUTTER_SDK/bin/cache/        # 检查引擎制品目录
3. flutter clean && flutter pub get  # 刷新所有依赖
4. # 如果问题仍存在，考虑重新安装 Flutter SDK

11.5 设备连接故障

bash 复制代码

# 症状
No HarmonyOS devices found
hdc: device not found

# 排查步骤
1. hdc list targets                  # 查看 hdc 是否识别设备
2. 确认设备已开启开发者模式 + USB 调试
3. 检查 USB 数据线是否支持数据传输（非仅充电线）
4. 尝试 hdc kill && hdc start -s     # 重启 hdc 服务
5. flutter devices                    # 确认 Flutter 能识别设备

十二、小结

鸿蒙 Flutter 的构建流程是一个双引擎协作的精密工程：

复制代码

Flutter Toolchain (Dart 侧)          hvigor (鸿蒙侧)
─────────────────────────           ─────────────────
.dart → kernel_blob.bin             .ets → modules.abc
Flutter Engine (.so)                资源编译 & 处理
flutter_assets/                     模块组装 & 打包
                                    签名 & 证书管理
         └──────────┬──────────┘
                    ↓
              HAP 安装包

关键要点回顾：

构建命令 ：flutter build hap --debug|--profile|--release，实际是 Flutter 工具链 + hvigor 的编排器
两级配置 ：ohos/build-profile.json5（工程级：签名+产品+模式）和 ohos/entry/build-profile.json5（模块级：apiType+targets）
Dart 编译 ：Debug/Profile 生成 kernel_blob.bin（JIT 执行），Release 生成 libapp.so（AOT 机器码）
ArkTS 编译 ：.ets 源文件经 ArkCompiler 编译为 .abc 字节码，运行在系统级虚拟机上
hvigor 引擎 ：任务图驱动、增量构建、插件化架构，构建日志在 .hvigor/outputs/build-logs/build.log
HAP 结构 ：ZIP 包，包含 .abc、.so、resources/、META-INF/ 等标准目录
缓存管理 ：Flutter 缓存（build/ + .dart_tool/）+ hvigor 缓存（ohos/.hvigor/），出问题优先清缓存
CI/CD：GitHub Actions 可完整自动化 HAP 构建，签名材料通过 Secrets 管理

排错口诀 ：出问题先清缓存（flutter clean + ./hvigorw clean），再看日志（build.log），最后检查签名（build-profile.json5 中的 signingConfigs）。

作者简介：E-Brufen Dev，Flutter 与鸿蒙开发者，专注于跨平台移动应用开发与心理健康数字化。本项目 E-Brufen 是一款基于 Flutter 的鸿蒙原生心理健康应用，已在 AtomGit 开源。

项目信息：

应用名称：E-Brufen（情绪管理与心理健康）

技术栈：Flutter 3.6.2 + HarmonyOS API 6.1.0(23) + Stage 模型

依赖：hive_ce（纯 Dart 本地存储，兼容鸿蒙）、cupertino_icons

模块架构：main.dart → pages (home/diary/breathe/soundscape) → models/widgets/data

构建入口：flutter build hap

系列文章：

第一篇：Flutter 鸿蒙环境搭建从零到一

第二篇：Stage 模型与 EntryAbility 深度解析

本篇：编译与构建流程深度解析
项目源码 ：https://gitcode.com/PengXiansheng/E-Brufen

Flutter 鸿蒙编译与构建流程深度解析

目录

一、构建命令全景

二、构建配置体系：build-profile.json5 完全解读

2.1 工程级：ohos/build-profile.json5

2.2 模块级：ohos/entry/build-profile.json5

三、flutter build hap 命令执行流程

阶段详解

Stage 1：环境检查

Stage 2：Dart 编译

Stage 3：Flutter 引擎打包

Stage 4：ArkTS 编译

Stage 5：hvigor 编排

Stage 6：输出

四、Dart 编译阶段：从源码到 kernel_blob.bin

4.1 Dart 编译模型总览

4.2 Kernel（kernel_blob.bin）详解

4.3 Debug vs Profile vs Release 的 Dart 编译差异

4.4 frontend_server 与 gen_snapshot

4.5 Tree Shaking（摇树优化）

五、ArkTS 编译：从 ets 到 abc 字节码

5.1 什么是 ArkTS

5.2 ArkCompiler 编译流水线

5.3 abc 字节码

5.4 hvigor 中的 ArkTS 编译任务

六、hvigor：鸿蒙原生构建引擎

6.1 概述

6.2 hvigor 的工程结构

6.3 hvigor 任务图详解

6.4 hvigor 增量构建机制

6.5 hvigorw 命令行工具

6.6 构建日志解读

七、三种构建模式深度对比

7.1 快速对比表

7.2 构建模式在代码中的判断

7.3 签名模式差异

八、HAP 输出结构全览

8.1 HAP 的内部目录结构

8.2 体积分布分析（本项目 E-Brufen Release HAP）

8.3 构建产物路径速查

九、构建缓存管理

9.1 两级缓存架构

9.2 缓存清理策略

9.3 缓存损坏的常见症状与修复

9.4 CI 环境中的缓存策略

十、CI/CD 集成实战

10.1 GitHub Actions 完整配置

10.2 签名材料的安全管理

10.3 多环境构建策略

10.4 构建成功后的分发建议

十一、常见构建故障排查手册

11.1 签名相关故障

11.2 Dart 编译故障

11.3 ArkTS 编译故障

11.4 引擎不匹配故障

11.5 设备连接故障

十二、小结

2.1 工程级：`ohos/build-profile.json5`

2.2 模块级：`ohos/entry/build-profile.json5`
