【单片机毕业设计25-基于stm32的导盲眼镜设计】

小殷学长2026-07-08 9:27

【单片机毕业设计25-基于stm32的导盲眼镜设计】

前言
一、功能介绍
二、硬件部分
三、软件部分
总结

前言

🔥这里是小殷学长，单片机毕业设计25-基于stm32的导盲眼镜设计

🧿创作不易，拒绝白嫖可私

一、功能介绍

------------------------------------------导盲眼镜系统----------------------------------------

功能：

1.OLED显示左右两路超声波距离光敏值和加速度传感器值

2.光敏侦测,根据环境的光敏值自动开灯或关灯

3.语音播报 ,若左右距离过近或警报提示

4.蓝牙功能,将相关数据发送到手机端

5.可调整相关距离阈值&光敏阈值

功能可定制

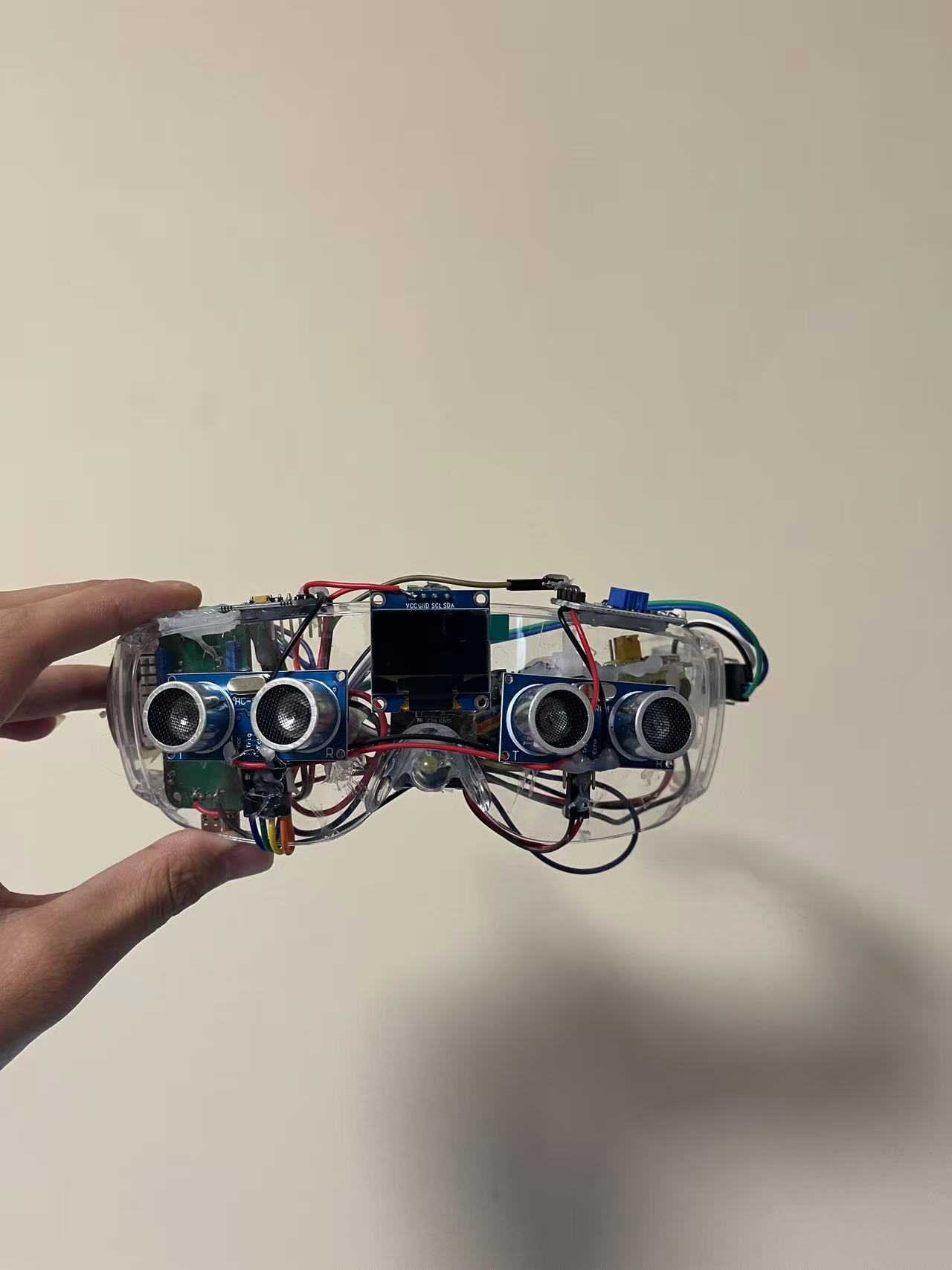

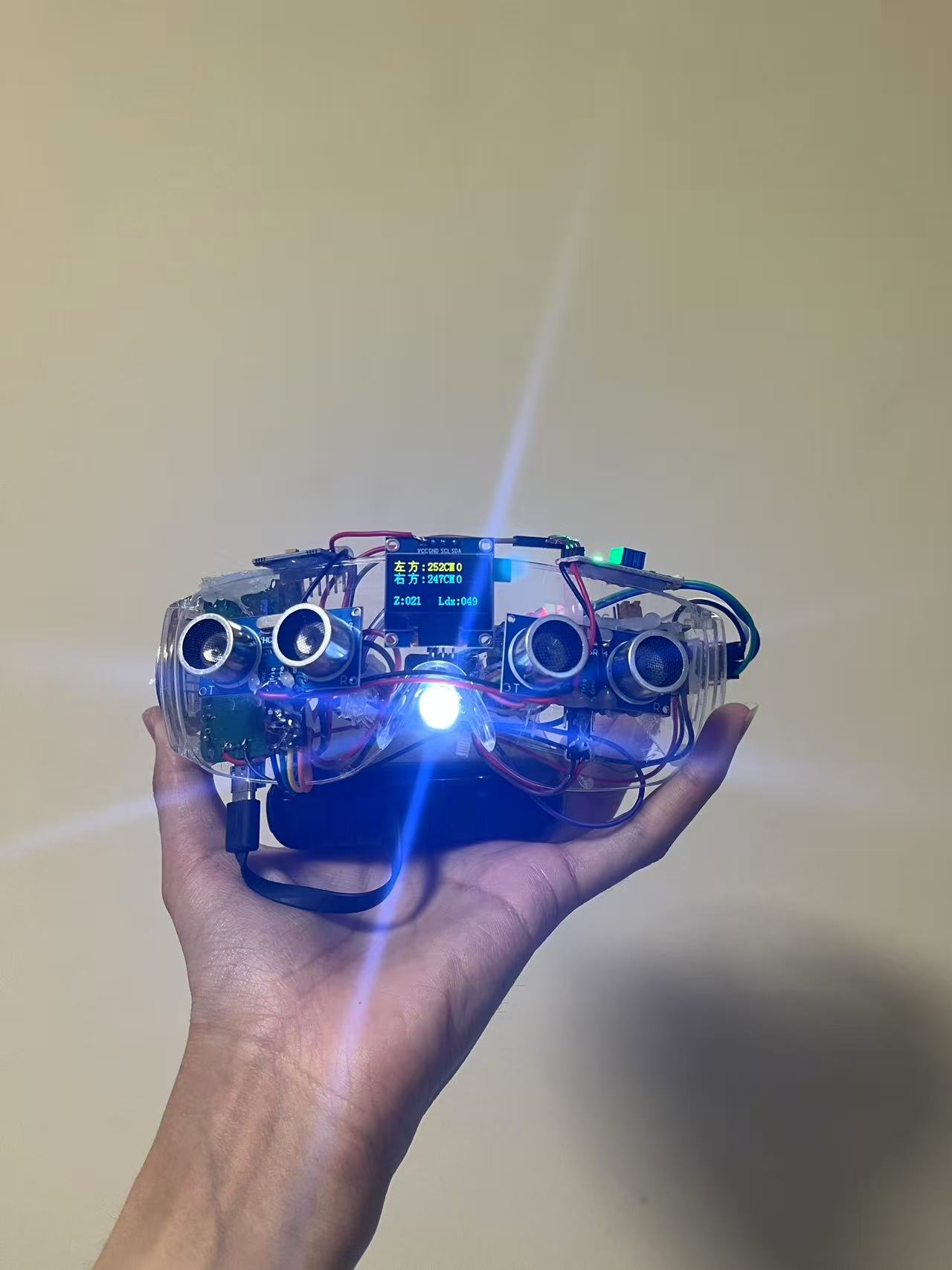

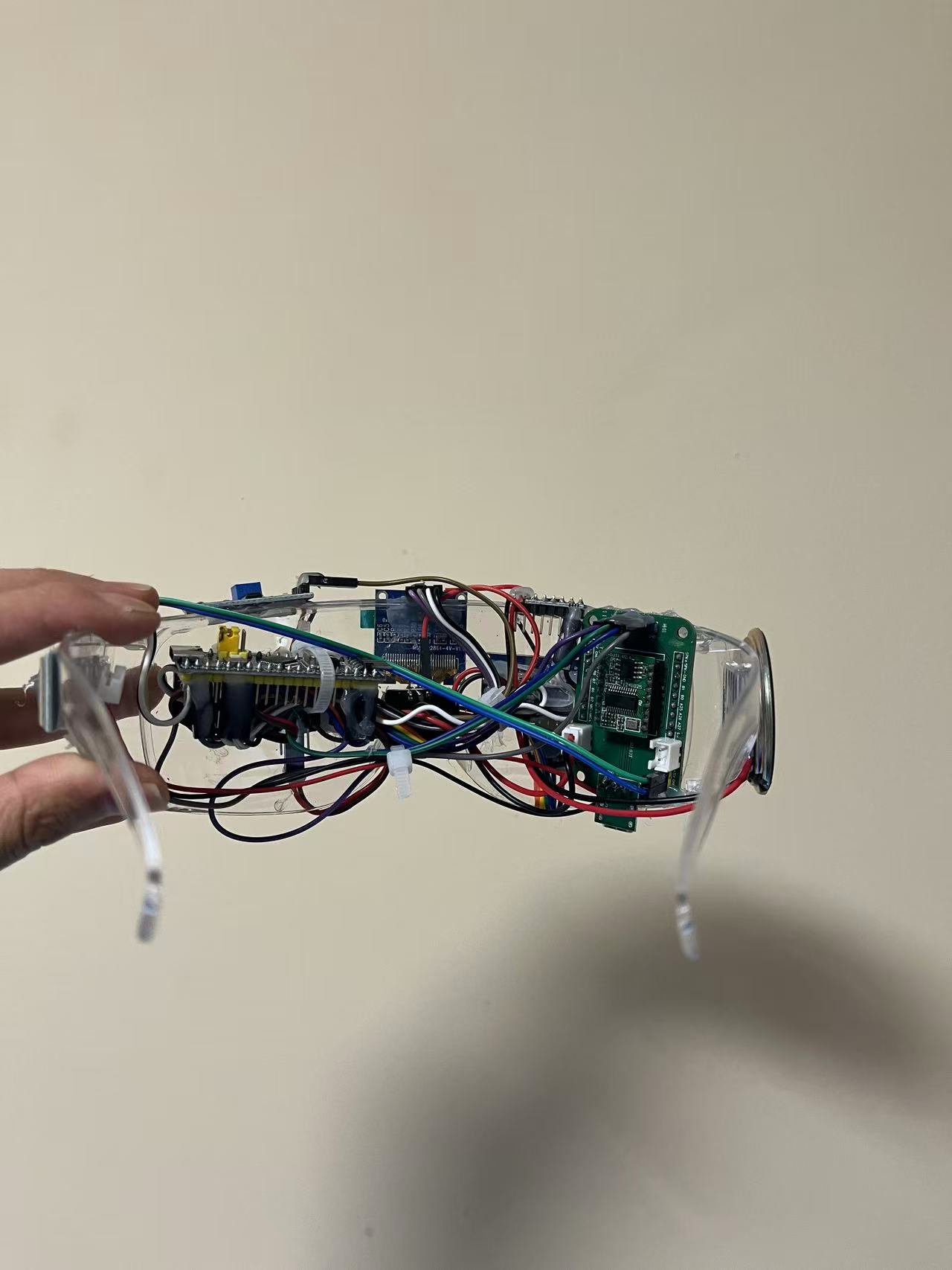

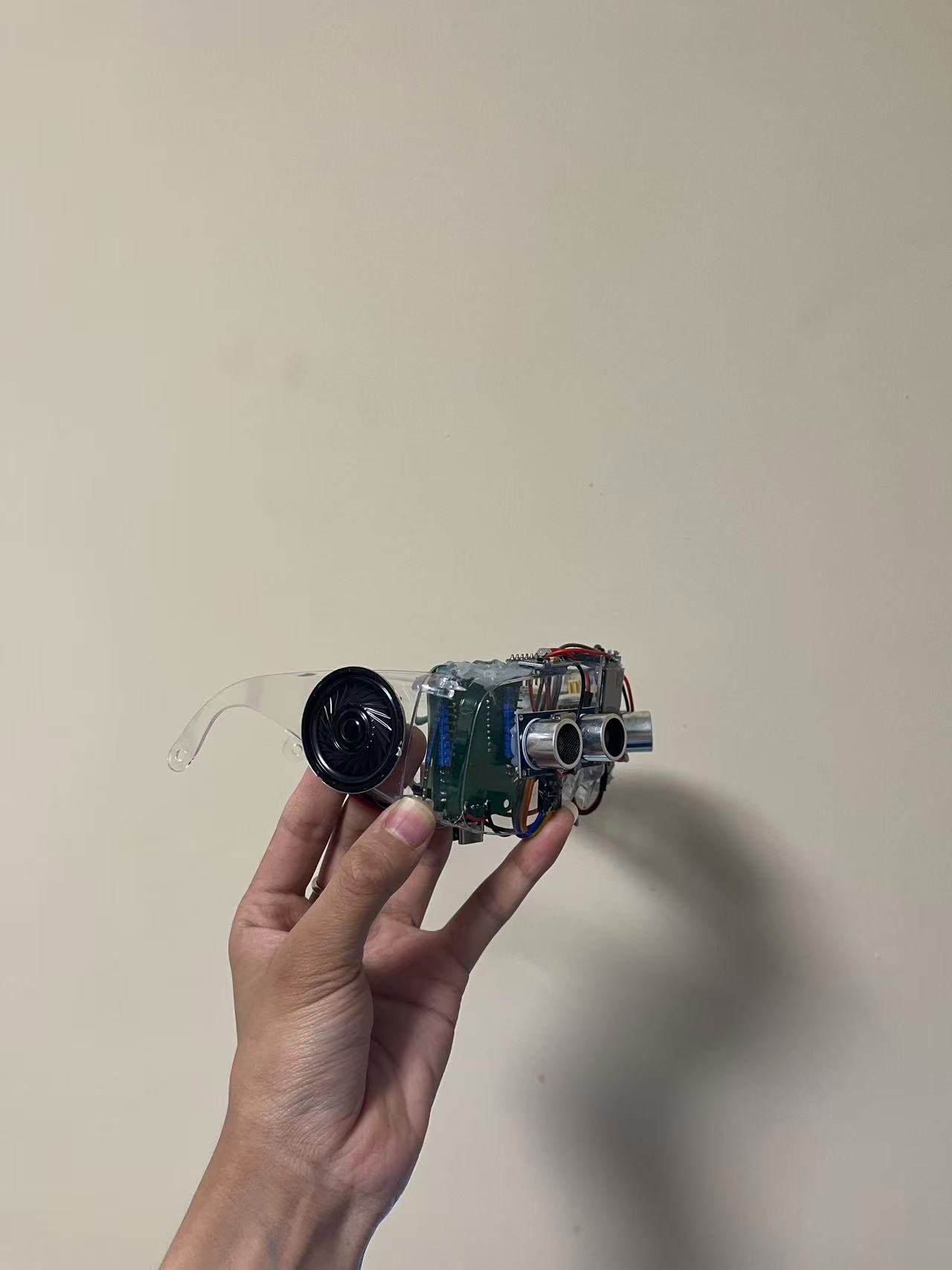

🔥 实物展示

二、硬件部分

下面为该毕设中所用到的相关硬件说明，具体参数不做细节描述

c 复制代码

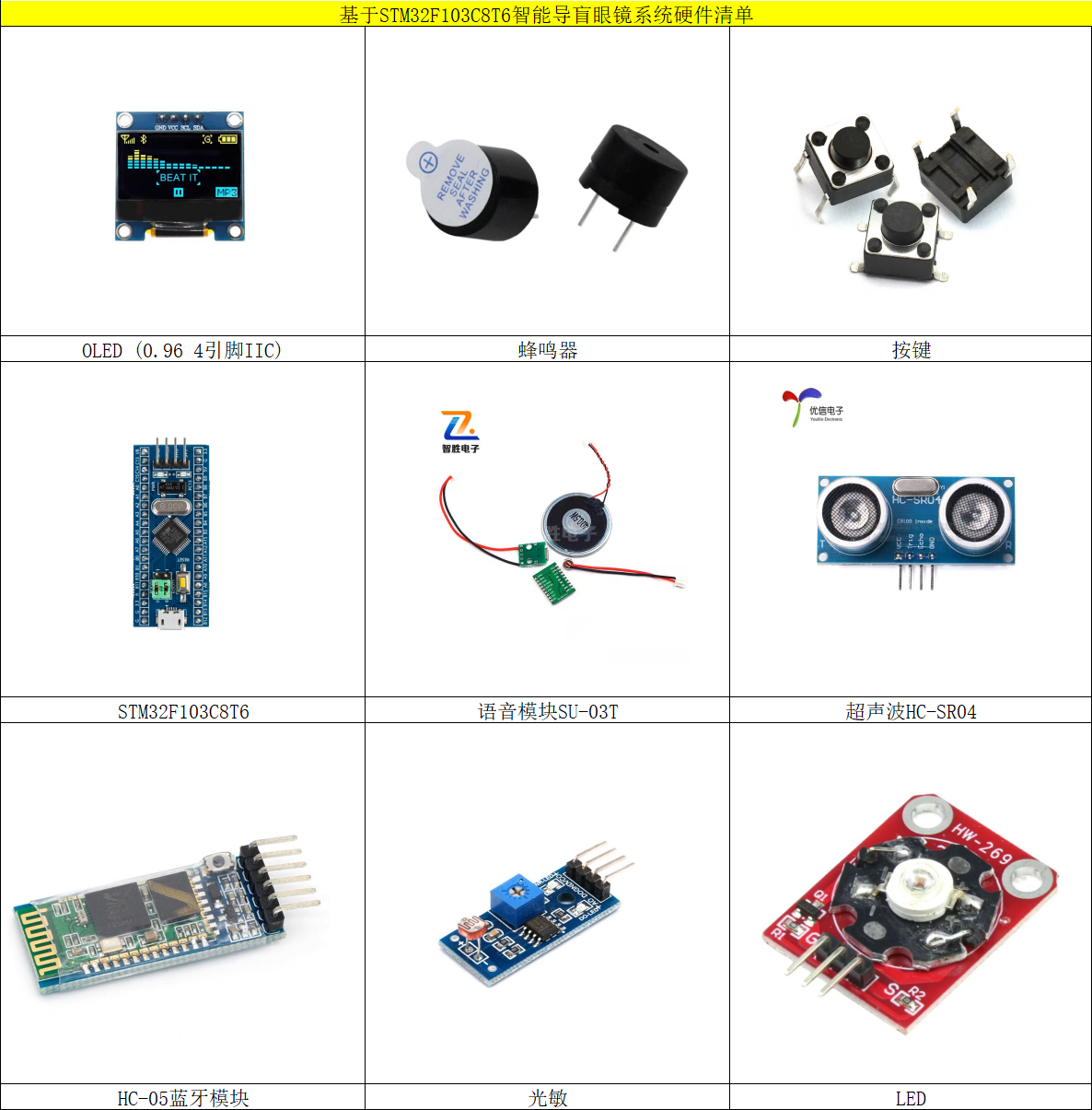

硬件材料

c 复制代码

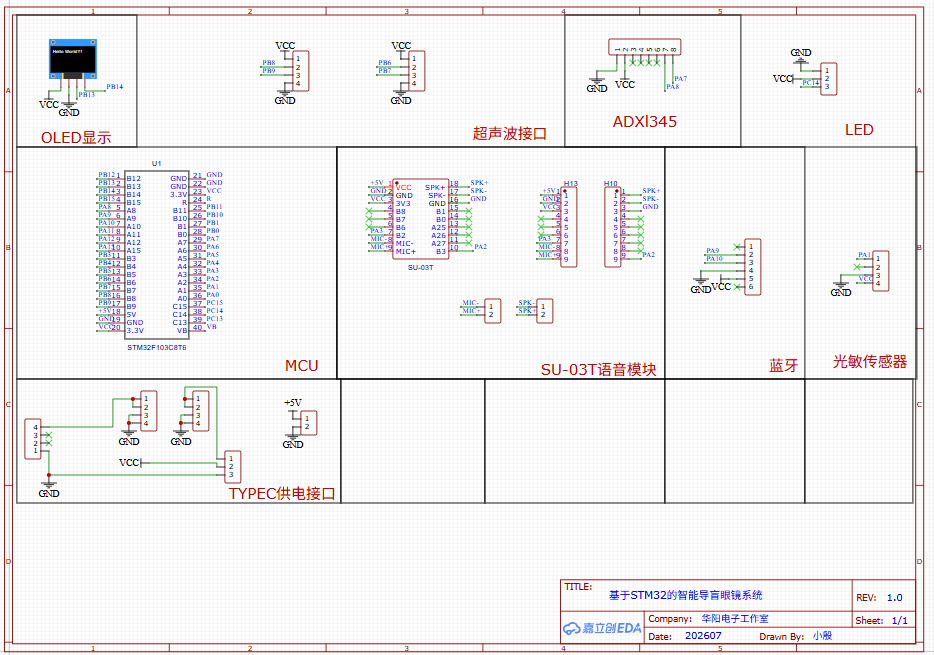

原理图

三、软件部分

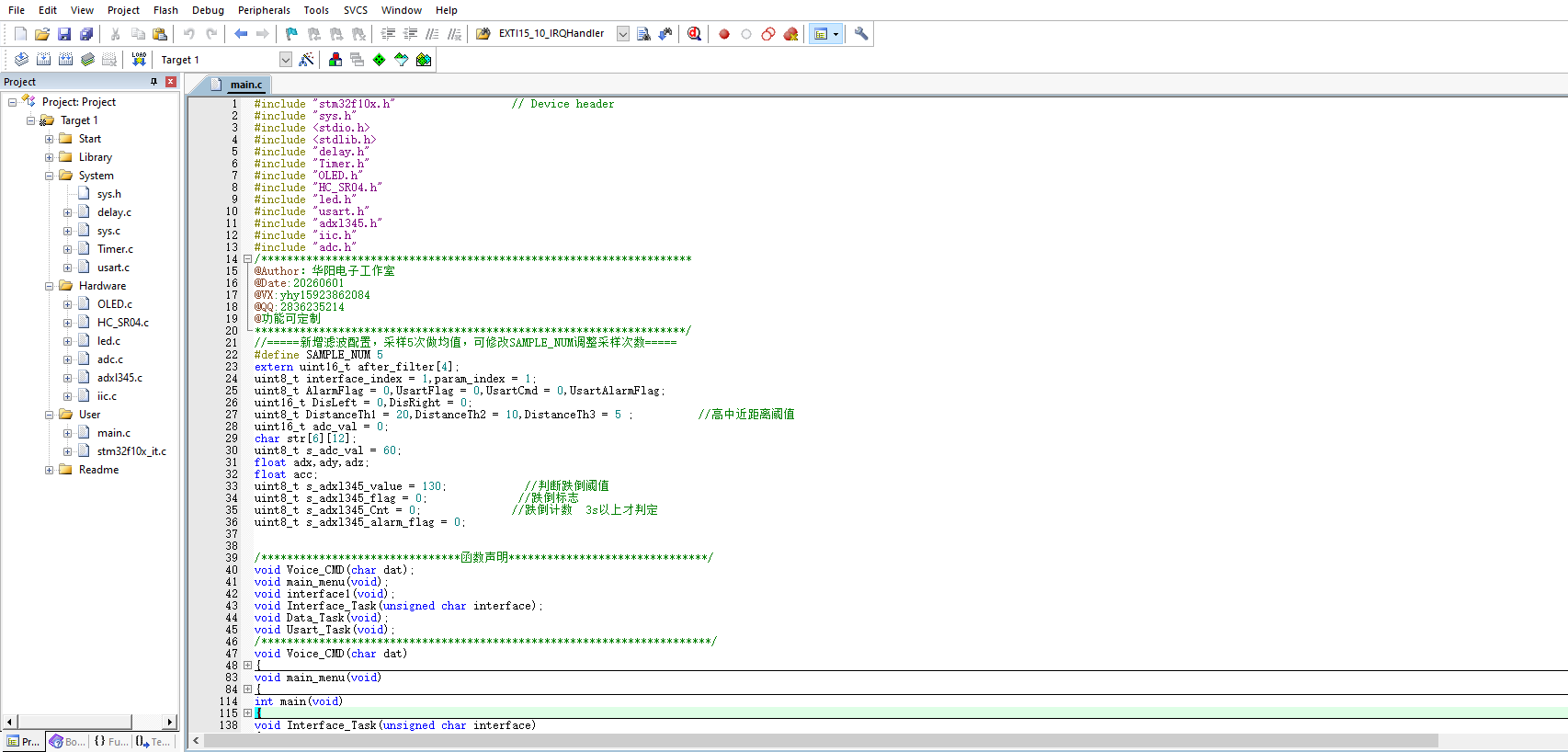

main.c部分代码

c 复制代码

int main(void)
{
	delay_init();	    	          //延时函数初始化
	NVIC_Configuration();         //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	Init_Usart();                 //串口初始化
	LED_Init();                   //Led初始化
	bspNTCAdcInit();               //ADC初始化
	TIM2_Init(7199,0);            //以10KHz计数,定时100us，计算超声波距离
	HC_SR04_IO_Init();            //超声波初始化
    IIC_init();//IIC初始化
	adxl345_init();//ADXL345初始化
	OLED_Init();                  //OLED初始化
	OLED_Clear(0);
	printf("HardWare Init Ok...\r\n");
	while (1)
	{
		filter_data();
		Interface_Task(interface_index);
		Data_Task();
        delay_ms(50);
	}
}

总结

c 复制代码

上面为基于stm32的导盲眼镜系统相关的大致介绍，源码，pcb和原理图以及相关文档说明做了详细说明，有需可私

🧿创作不易，拒绝白嫖
