OpenLayers 实现网格色斑图：WebGL 叠加层方案

气象、环境类业务里常见一种数据：规则经纬度网格（每个格点一个数值）。要在地图上画成色斑图，还要可选网格线、格点数值、鼠标取值------用 OpenLayers 自己从零写 WebGL 图层成本不低。

我开源了一个小库 grid-webgl-openlayers，思路很简单：不替你创建 Map，只往现有 ol/Map 上叠加图层

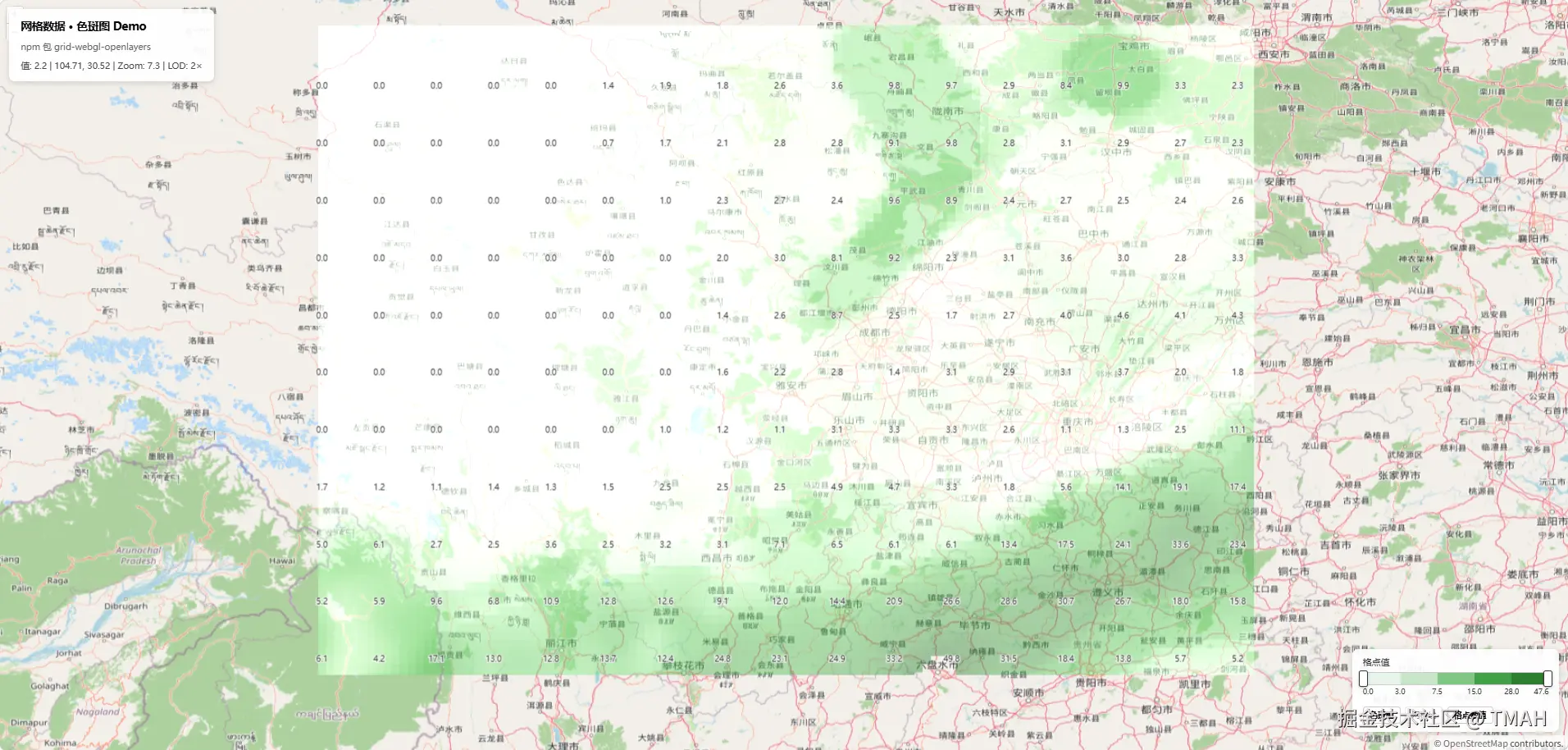

示例效果图

js 复制代码

ol/Map<br/>底图 + View + 控件
    └── grid-webgl-openlayers 叠加
        ├── ChoroplethLayer   WebGL 色斑图
        └── GridValueLayer    Canvas2D 格点数值

底图、投影、控件仍由业务方管理；库只负责 addLayer。

数据格式

JSON 描述一块矩形网格即可

json 复制代码

{
  "startLat": 26,
  "endLat": 34.45,
  "startLon": 97.25,
  "endLon": 108.65,
  "latStep": 0.05,
  "lonStep": 0.05,
  "latCount": 170,
  "lonCount": 229,
  "ds": [[8.37, 9, 9.72], [7.12, 8.01]]
}

ds[row][col]：从南往北、从西往东
-9999 表示无数据，不参与渲染和拾取

最小示例

js 复制代码

npm install grid-webgl-openlayers ol

js 复制代码

import Map from "ol/Map"
import View from "ol/View"
import TileLayer from "ol/layer/Tile"
import OSM from "ol/source/OSM"
import { GridMapView } from "grid-webgl-openlayers"
import "ol/ol.css"

const map = new Map({
  target: "map",
  view: new View({ projection: "EPSG:4326", center: [105, 30], zoom: 6 }),
  layers: [new TileLayer({ source: new OSM() })],
})

const overlay = await GridMapView.create({
  map,
  dataUrl: "/data/arrayData.json",
  showChoropleth: true,  // 色斑图
  showGrid: false,         // 网格线
  showLabels: true,        // 格点数值
})

// 鼠标悬停取值
overlay.onPointerMove(({ value, lon, lat }) => {
  if (value != null) console.log(value, lon, lat)
})

几行代码就能在 OSM 底图上叠色斑图。

自定义图例（模式分为色带色块）

支持不规则数值-颜色映射：

js 复制代码

const colorRamp = [
  [-9999, [0, 0, 0, 0]],              // 无数据透明
  [0,     [232, 245, 233, 255]],
  [7.5,   [129, 199, 132, 255]],
  [47.6,  [27, 94, 32, 255]],
  [9999,  [0, 0, 0, 0]],
]

await GridMapView.create({ map, dataUrl, colorRamp })

实现要点

WebGL 色斑：ImageCanvas 自定义图层 + Fragment Shader 按经纬度采样格点值，再查 1D 色带纹理上色。
LOD 降采样：缩放级别低时合并格点，避免百万格点拖慢帧率。
格点标注：Canvas2D 按像素间距稀疏绘制，避免文字堆叠。
图例面板：双滑块过滤显示数值区间，setDisplayRange(min, max) 即可。

Vue 3 也有组件：GredGridMap、GredLegendPanel。

在线预览

小结

若你已有 OpenLayers 地图，只需加载规则网格 JSON，用 GridMapView.create() 叠加 WebGL 色斑图和格点标注，比从零写 Shader 省事很多。欢迎 Star 和 Issue。
