鸿蒙 Flutter 应用图标生成与配置指南

不用 Photoshop，不用 Figma------用 Dart 代码生成你的应用图标。

一、背景

E-Brufen 是一个零外部资源的应用------没有设计师、没有图标素材、没有图片文件。所有视觉资产都由代码生成。应用图标也不例外：一个独立的 Dart 脚本 generate_icon.dart，在构建前运行，输出一个带有花瓣纹理和渐变背景的 512x512 PNG 文件。

这个脚本不依赖任何第三方包------PNG 编码、zlib 压缩、CRC32 校验全部用纯 Dart 手写。这意味着你可以在任何安装了 Dart SDK 的环境中运行它，包括 CI/CD 流水线。

★ Insight ─────────────────────────────────────

程序化生成图标不是炫技。在零外部资源策略下，这意味着构建是完全可复现的 ------无论在哪台机器上、无论设计师的 Figma 版本如何变化，dart run generate_icon.dart 始终输出完全相同的 PNG 文件。这是 CI/CD 中"可复现构建"理念在资源层面的落地。

─────────────────────────────────────────────────

二、完整脚本架构

generate_icon.dart 共计 186 行，由以下模块组成：

模块	函数	行数	职责
入口	main()	L6-L17	调用生成逻辑，写入 ohos 资源目录
像素渲染	_generatePng()	L19-L89	512x512 逐像素绘制花形图案
PNG 编码	_encodePng()	L91-L122	组装 PNG 签名 / IHDR / IDAT / IEND
块写入	_writeChunk()	L124-L130	通用 PNG 块结构封装
大端写	w32()	L132-L137	32 位无符号整数大端写入
Zlib 压缩	_zlibCompress()	L140-L175	零压缩模式 Deflate + Adler-32
CRC32	_crc32()	L177-L186	IEEE 802.3 多项式 CRC32

// generate_icon.dart --- 入口
void main() {
  const size = 512;
  final bytes = _generatePng(size);

  // 输出到 AppScope（应用全局图标）
  final path = 'ohos/AppScope/resources/base/media/app_icon.png';
  File(path).writeAsBytesSync(bytes);
  stderr.writeln('Icon generated: $path (${size}x$size)');

  // 同时输出到 entry 模块（模块级图标）
  final entryPath = 'ohos/entry/src/main/resources/base/media/icon.png';
  File(entryPath).writeAsBytesSync(bytes);
  stderr.writeln('Icon copied: $entryPath');
}

两个输出路径的区别：

• ohos/AppScope/resources/base/media/app_icon.png --- 应用全局图标，在系统设置中的应用列表、应用信息页显示
• ohos/entry/src/main/resources/base/media/icon.png --- entry 模块图标，在桌面快捷方式、最近任务中显示

HarmonyOS 的 Stage 模型下，一个应用可以包含多个 module（entry、feature），每个 module 可以有自己的图标。但对于单模块应用，通常两处使用相同的图标文件。

★ Insight ─────────────────────────────────────

注意 main() 向 stderr 写入日志而非 stdout。这是因为 stdout 可能被构建脚本捕获用于解析（例如输出产物路径），而诊断信息应当流向 stderr------这是 Unix 工具链的约定。

─────────────────────────────────────────────────

三、像素绘制算法

图标的视觉效果由四个数学函数叠加生成，每个函数操作 512x512 像素矩阵中的每一格（共 262,144 个像素）。

3.1 坐标系变换

for (var y = 0; y < height; y++) {
  for (var x = 0; x < width; x++) {
    final idx = (y * width + x) * 4;   // RGBA 偏移量
    final cx = x - width / 2;           // 将原点移至图像中心
    final cy = y - height / 2;          // 同上
    final dist = sqrt(cx * cx + cy * cy) / (width / 2);  // 归一化距离 [0, ~1.4]
    final angle = atan2(cy, cx);        // 极坐标角度 [-π, π]

每个像素首先从笛卡尔坐标 (x, y) 转换为极坐标 (dist, angle)。dist 经过归一化处理：图像中心为 0，图像边缘（水平/垂直）为 1，四角为 √2 ≈ 1.4。

3.2 层一：径向渐变底色

// 柔和的绿色渐变背景
final bgR = (76 + (dist * 30)).toInt();
final bgG = (175 - (dist * 20)).toInt();
final bgB = (80 + (dist * 15)).toInt();

这是一层基础色。从中心向外，R 和 B 通道略微增加，G 通道略微减少------产生从鲜绿到深绿的过渡。基准色 (76, 175, 80) 是 Material Design 的 Green 400。

3.3 层二：花瓣纹理（核心视觉效果）

final petalDist = dist * (1 + 0.3 * sin(angle * 3) * sin(dist * pi * 2));

if (petalDist < 0.85 && petalDist > 0.2) {
  final petalAlpha =
      (0.15 * sin(angle * 3) * sin(petalDist * pi * 1.5)).abs();
  r = (r + (180 - r) * petalAlpha).toInt().clamp(0, 255);
  g = (g + (220 - g) * petalAlpha).toInt().clamp(0, 255);
  b = (b + (120 - b) * petalAlpha).toInt().clamp(0, 255);
}

这是整个算法的核心。两重三角函数组合产生三瓣花形图案：

• sin(angle * 3) --- 乘以 3 在 0, 2π 范围内产生 3 个完整周期，形成三瓣对称结构。每 120° 一个花瓣。如果乘以 4 就是四瓣花，乘以 5 就是五瓣花。
• sin(dist * pi * 2) --- 随径向距离变化的波纹。在 dist 从 0 到 1 的过程中，正弦波完成两个完整周期，产生同心纹理。
• petalDist --- 将角度调制和径向调制叠加到基础距离上，使得在花瓣方向上距离"缩短"（图案向外延伸），在花瓣间隙方向上距离"拉长"（图案向内收缩）。

petalAlpha 的 .abs() 保证了非负混合系数，将像素向暖色方向偏移（180, 220, 120 目标色）。

3.4 层三：中心圆形高亮

if (dist < 0.25) {
  final alpha = (1 - dist / 0.25).clamp(0.0, 1.0);
  r = (r + (255 - r) * alpha * 0.7).toInt();
  g = (g + (255 - g) * alpha * 0.5).toInt();
  b = (b + (255 - b) * alpha * 0.3).toInt();
}

在 dist < 0.25 的核心区域，逐步向白色混合。alpha 从中心的 1.0 线性衰减到边缘的 0.0。R 通道混合 70%（向 255），G 混合 50%，B 混合 30%------刻意不平衡使得最终高光偏向暖白（略微偏粉），而非完全中性灰白。

3.5 层四：外环描边

if (dist > 0.8 && dist < 0.95) {
  final ringAlpha = (1 - (dist - 0.8) / 0.15).abs().clamp(0.0, 1.0) * 0.5;
  r = (r + (200 - r) * ringAlpha).toInt();
  g = (g + (230 - g) * ringAlpha).toInt();
  b = (b + (200 - b) * ringAlpha).toInt();
}

在 dist ∈ [0.8, 0.95] 的环带区域叠加淡色描边。ringAlpha 在环带中心最大（0.5），向两边线性衰减。这给花瓣图案增加了一个视觉边界。

3.6 层五：圆角方形裁剪

final edgeDist = max(
  (cx.abs() - width * 0.35).clamp(0, width.toDouble()),
  (cy.abs() - height * 0.35).clamp(0, height.toDouble()),
);
if (edgeDist > 0 && edgeDist < 20) {
  final edgeAlpha = (1 - edgeDist / 20.0).clamp(0.0, 1.0) * 0.6;
  a = (255 * (1 - edgeAlpha)).toInt();
}

这层不修改颜色，而是修改 Alpha 通道。它定义了一个 "圆角方形" 区域：X 和 Y 方向上，超出中心 ±35% 范围的像素进入半透明过渡带（20 像素宽），过渡带之外的像素 Alpha 归零，完全透明。

效果是最终图标呈现为柔和的圆角方形------适配 Android（自适应图标）和 HarmonyOS（圆角方形图标）的裁剪规范，避免图标内容被系统级裁剪后丢失关键信息。

★ Insight ─────────────────────────────────────

五层叠加的设计模式在图形编程中非常经典（类似 Photoshop 的图层概念）。每一层只做一件事，叠加后得到复杂效果。这种"组合简单函数得到复杂输出"的方法，在 generate_audio.dart（WAV 编码器）中也被同样使用------多层正弦波叠加生成自然音效纹理。

─────────────────────────────────────────────────

3.7 数学总结

函数	参数域	视觉效果
atan2(cy, cx)	极角 -π, π	控制花瓣方向性
sin(angle * 3)	周期 = 2π/3	三瓣对称结构
sin(dist * pi * 2)	径向波纹	同心圆纹理
clamp(0, 255)	通道值约束	防止溢出
clamp(0.0, 1.0)	Alpha 混合系数	线性插值边界

四、PNG 编码器实现

完整的 PNG 编码器在 _encodePng() 函数中，约 30 行。它在二进制层面构造了一个合法的 PNG 文件。

4.1 PNG 文件结构总览

┌──────────────────────┐
│  PNG Signature       │  8 bytes: 137 80 78 71 13 10 26 10
├──────────────────────┤
│  IHDR Chunk          │  图像头：宽、高、位深、颜色类型
├──────────────────────┤
│  IDAT Chunk          │  图像数据（原始像素经 zlib 压缩）
├──────────────────────┤
│  IEND Chunk          │  图像结束标记（空数据）
└──────────────────────┘

每个 Chunk 的内部结构完全一致：

┌────────────────┬──────────────┬────────────────┬────────────────┐
│  Length (4B)   │  Type (4B)   │  Data (N B)    │  CRC32 (4B)    │
└────────────────┴──────────────┴────────────────┴────────────────┘

• Length：Data 字段的字节数（不含自身），大端序
• Type：4 个 ASCII 字符（如 "IHDR"、"IDAT"、"IEND"），编码为 4 字节
• Data：块类型决定的内容
• CRC32：对 Type + Data 的 CRC32 校验值（不含 Length 字段）

4.2 通用块写入器

void _writeChunk(List<int> out, String type, List<int> data) {
  w32(out, data.length);                     // [4B] 数据长度
  out.addAll(type.codeUnits);                // [4B] 类型码 (ASCII)
  out.addAll(data);                          // [N B] 数据体
  final crc = _crc32(type.codeUnits + data); // 对 type+data 计算 CRC32
  w32(out, crc);                             // [4B] 校验值
}

_writeChunk 是所有块的工厂函数。三个块（IHDR、IDAT、IEND）都通过它写入，保证结构一致。

4.3 PNG 签名（Magic Number）

output.addAll([137, 80, 78, 71, 13, 10, 26, 10]);

这 8 字节是 PNG 规范规定的固定签名（hex: 89 50 4E 47 0D 0A 1A 0A）。它同时起到：

1. 魔法数字：识别文件类型（第 2-4 字节是 ASCII "PNG"）
2. 换行检测 ：0D 0A 是 CRLF，用于检测 DOS/Unix 换行转换
3. EOF 检测 ：1A 是 DOS 的 EOF 字符，阻止 type 命令输出二进制垃圾

4.4 IHDR（Image Header）

final ihdrData = <int>[];
ihdrW32(width);    // 4B: 图像宽度 (512)
ihdrW32(height);   // 4B: 图像高度 (512)
ihdrData.addAll([8, 6, 0, 0, 0]);
//  byte 0: 8  = bit depth (每通道 8 位)
//  byte 1: 6  = color type (RGBA --- Truecolor + Alpha)
//  byte 2: 0  = compression method (0 = deflate, PNG 目前唯一合法值)
//  byte 3: 0  = filter method (0 = adaptive, PNG 目前唯一合法值)
//  byte 4: 0  = interlace method (0 = none, 1 = Adam7)
_writeChunk(output, 'IHDR', ihdrData);

颜色类型 6 (RGBA) 意味着每个像素占 4 字节：R、G、B、A 各 8 位。对于 512x512 图像，IHDR 数据只有 13 字节，但它宣告了后续 IDAT 的格式。

4.5 IDAT（Image Data）

// 构建原始像素数据（逐行，每行前缀 filter byte）
final raw = <int>[];
for (var y = 0; y < height; y++) {
  raw.add(0);  // filter type: None（不应用任何过滤）
  final rowStart = y * width * 4;
  raw.addAll(rgba.sublist(rowStart, rowStart + width * 4));
}
final compressed = _zlibCompress(raw);
_writeChunk(output, 'IDAT', compressed);

关键点：

• Filter byte ：每行数据前加一个 0（None 过滤器），表示像素数据原样存储。PNG 支持 5 种过滤器（None / Sub / Up / Average / Paeth），用于提高压缩率，但我们选择最简单的。
• Zlib 压缩：原始数据（含 filter byte）通过 zlib 压缩后存入 IDAT。不压缩直接存是不合法的------PNG 规范要求 IDAT 数据必须是 deflate 压缩的。
• 对于 512x512 RGBA 图像，原始数据大小 = 512 * 512 * 4 + 512（filter bytes）= 1,049,088 字节 ≈ 1MB。

4.6 IEND（Image End）

_writeChunk(output, 'IEND', []);

IEND 块的数据长度为 0------它只是一个"文件结束"的标记。任何 PNG 解析器看到 IEND 后停止读取。

4.7 w32：大端序写入

void w32(List<int> out, int v) {
  out.add((v >> 24) & 0xFF);  // 最高字节先写
  out.add((v >> 16) & 0xFF);
  out.add((v >> 8) & 0xFF);
  out.add(v & 0xFF);          // 最低字节后写
}

PNG 规范要求所有多字节整数使用大端序（Big-Endian / Network Byte Order）。这与 WAV 格式的小端序不同------编写二进制格式时需要仔细确认字节序。

五、zlib 压缩的简易实现

PNG 的 IDAT 必须经过 zlib 压缩。真正的 Deflate 算法需要 LZ77 + Huffman 编码，实现复杂度极高。E-Brufen 选择了一个务实的方案：零压缩模式（BTYPE=00）。

List<int> _zlibCompress(List<int> data) {
  // ── Zlib Header ──
  final out = <int>[0x78, 0x01];
  // 0x78 = CMF: deflate method, 32K window size
  // 0x01 = FLG: no dictionary, compression level 0 (no compression)

  // ── Deflate Block (BTYPE=00, No Compression) ──
  out.add(1);  // BFINAL=1 (final block), BTYPE=00 (no compression)

  // LEN (2 bytes, little-endian)
  final len = data.length;
  out.add(len & 0xFF);
  out.add((len >> 8) & 0xFF);

  // NLEN (2 bytes, one's complement of LEN)
  final nlen = len ^ 0xFFFF;
  out.add(nlen & 0xFF);
  out.add((nlen >> 8) & 0xFF);

  // Raw data
  out.addAll(data);

  // ── Adler-32 Checksum ──
  var s1 = 1, s2 = 0;
  for (final b in data) {
    s1 = (s1 + b) % 65521;
    s2 = (s2 + s1) % 65521;
  }
  out.add((s2 >> 8) & 0xFF);  // s2 hi
  out.add(s2 & 0xFF);         // s2 lo
  out.add((s1 >> 8) & 0xFF);  // s1 hi
  out.add(s1 & 0xFF);         // s1 lo

  return out;
}

5.1 Zlib 头（CMF + FLG）

字段	值	含义
CMF bits 0-3	8	Compression Method: deflate
CMF bits 4-7	7	Window size: 2^(7+8) = 32KB
FLG bits 0-4	1	Check bits (使 CMF*256+FLG 能被 31 整除)
FLG bit 5	0	FDICT: no preset dictionary

5.2 Deflate 块头

BTYPE=00 是无压缩存储模式。它将原始数据直接写入，前面加 LEN 和 NLEN（LEN 的 1 补码）用于完整性校验。如果 len != (~nlen & 0xFFFF)，说明数据已损坏。

Deflate 支持三种块类型：

BTYPE	模式	压缩率	实现复杂度
00	无压缩	0%	极低
01	固定 Huffman	~50%	中等
10	动态 Huffman	~70%	很高

5.3 Adler-32 校验

Adler-32 = (s2 << 16) | s1，其中：

• s1 = sum of all bytes (mod 65521)
• s2 = sum of all intermediate s1 values (mod 65521)

65521 是关键------它是小于 2^16 的最大质数。使用质数模运算减少哈希碰撞。在 zlib 中，Adler-32 以大端序存储。

★ Insight ─────────────────────────────────────

零压缩方案用约 1MB（而非 300KB）的文件大小换来了约 30 行（而非 3000 行）的代码。对于一个只生成一次的应用图标，1MB 完全可以接受。如果未来需要更高压缩率（例如批量生成大量图片），可以替换为 dart:io 的 ZLibCodec------但在此之前，保持简单的实现更有利于维护。参见 post-40 获得 zlib 的完整分析。

─────────────────────────────────────────────────

六、CRC32 校验

int _crc32(List<int> data) {
  var crc = 0xFFFFFFFF;
  for (final b in data) {
    crc ^= b;
    for (var i = 0; i < 8; i++) {
      crc = (crc & 1) != 0
        ? (crc >> 1) ^ 0xEDB88320  // 多项式反射
        : crc >> 1;
    }
  }
  return crc ^ 0xFFFFFFFF;
}

6.1 算法剖析

1. 初始值 ：0xFFFFFFFF（全 1）
2. 逐字节处理：每个字节与当前 CRC 的低 8 位 XOR
3. 逐位处理 ：对每个 bit 循环 8 次
   • 如果 LSB 是 1：右移 1 位后 XOR 0xEDB88320
   • 如果 LSB 是 0：仅右移 1 位
4. 最终 XOR ：crc ^ 0xFFFFFFFF

6.2 多项式 0xEDB88320

这是 IEEE 802.3 标准 CRC32 多项式的反射（reversed）形式：

标准形式： 0x04C11DB7
反射形式： 0xEDB88320（bit 反转）

PNG 规范指定使用反射多项式------这对应 zlib 库的默认行为，也是几乎所有 PNG 库使用的多项式。使用非反射多项式生成的 CRC32 会导致 PNG 查看器拒绝打开文件。

6.3 CRC32 生成表 vs 逐位计算

典型的 CRC32 实现会预计算一个 256 项的查找表以加速：

// 优化版 CRC32（使用查找表，速度提升 8 倍）
final _crcTable = List<int>.generate(256, (n) {
  var c = n;
  for (var k = 0; k < 8; k++) {
    c = (c & 1) != 0 ? (c >> 1) ^ 0xEDB88320 : c >> 1;
  }
  return c;
});

int _crc32Fast(List<int> data) {
  var crc = 0xFFFFFFFF;
  for (final b in data) {
    crc = _crcTable[(crc ^ b) & 0xFF] ^ (crc >> 8);
  }
  return crc ^ 0xFFFFFFFF;
}

E-Brufen 使用逐位计算版本------对于 1MB 的数据，CRC32 计算时间约 0.2 秒，完全可接受。参见 post-39 获得 PNG 格式的完整分析。

七、HarmonyOS 图标资源配置

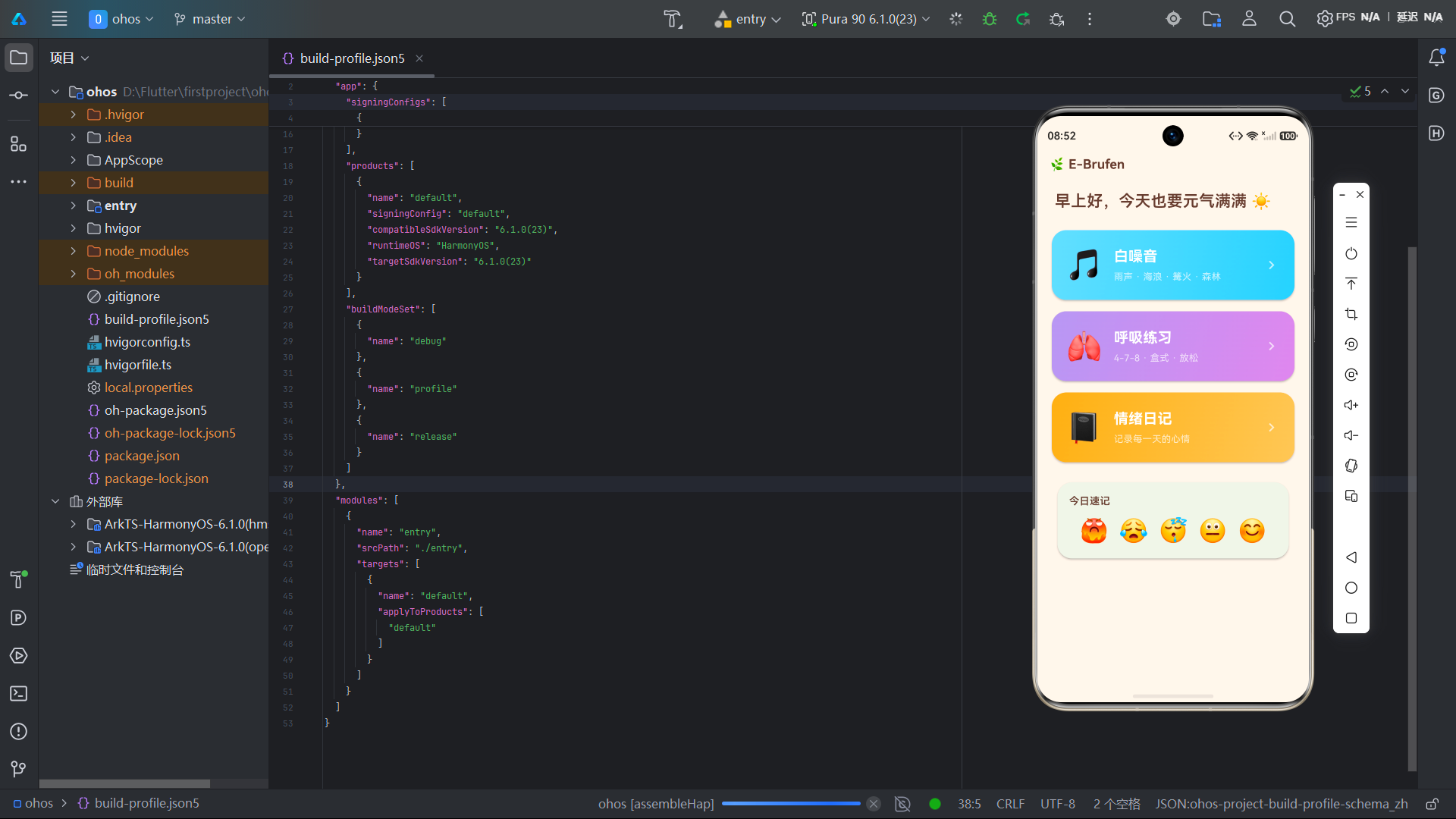

7.1 目录结构

生成的图标需要放置到 HarmonyOS 项目规定的资源目录中：

ohos/
├── AppScope/
│   └── resources/
│       └── base/
│           ├── element/
│           │   └── string.json         # 应用名称等字符串
│           └── media/
│               └── app_icon.png        # ← 生成到这里（应用全局图标）
├── entry/
│   └── src/
│       └── main/
│           ├── module.json5            # entry 模块配置
│           └── resources/
│               └── base/
│                   ├── element/
│                   │   └── string.json
│                   └── media/
│                       └── icon.png    # ← 生成到这里（entry 模块图标）
└── build-profile.json5

7.2 app.json5 配置

// ohos/AppScope/app.json5
{
  "app": {
    "bundleName": "com.ebrufen.app",
    "vendor": "example",
    "versionCode": 1000000,
    "versionName": "1.0.0",
    "icon": "$media:app_icon",   // 通过 $media 引用 app_icon.png
    "label": "$string:app_name"
  }
}

$media:app_icon 引用的是 resources/base/media/app_icon.png。$media: 前缀是 HarmonyOS 的资源引用语法，类似于 Android 的 @mipmap/ 或 @drawable/。

7.3 module.json5 配置

// ohos/entry/src/main/module.json5
{
  "module": {
    "name": "entry",
    "type": "entry",
    "abilities": [
      {
        "name": "EntryAbility",
        "icon": "$media:icon",            // 桌面图标
        "label": "$string:EntryAbility_desc",
        "startWindowIcon": "$media:icon",  // 启动页图标（冷启动时显示）
        "startWindowBackground": "$color:start_window_background",
        "exported": true,
        "skills": [
          {
            "entities": ["entity.system.home"],
            "actions": ["action.system.home"]
          }
        ]
      }
    ]
  }
}

icon vs startWindowIcon 的区别：

• icon：桌面快捷方式、最近任务列表中显示的图标
• startWindowIcon：应用冷启动时，在 Flutter 引擎初始化完成之前显示的占位图标（防止白屏闪现）

两者通常指向同一文件。如果 startWindowIcon 缺失，冷启动时会显示一个默认的灰色图标。

★ Insight ─────────────────────────────────────

HarmonyOS 使用 $media:filename 引用媒体资源（不带扩展名）。这与 Android（@mipmap/ic_launcher）和 iOS（Assets.xcassets）的资源引用机制都不同。Flutter 的 HarmonyOS 适配层（flutter_ohos）在编译时会自动解析这些引用并打包到 HAP 中。

─────────────────────────────────────────────────

7.4 资源限定符

HarmonyOS 支持资源限定符来适配不同设备：resources/base/media/（默认）、resources/dark/media/（深色模式）、resources/tablet/media/（平板）等。对于 E-Brufen，只在 base 目录放置一份图标即可覆盖所有场景。

7.5 构建时自动生成

生成脚本应在每次构建前运行，确保图标始终与代码同步：

# 开发构建
dart run generate_icon.dart
flutter run -d <device_id>

# 生产构建
dart run generate_icon.dart
flutter build hap --release

也可以集成到 Makefile 或 Gradle 任务中，将生成步骤与构建绑定。

关于零外部资源的完整打包策略，参见 post-41。

八、与传统方式对比

维度	传统方式（Figma/PS + 导出）	程序化生成
工具依赖	需要设计工具	仅需 Dart SDK
可复现性	取决于设计师的操作系统/版本	100% 可复现
版本控制	二进制 PNG 文件入 Git（bloat）	只有 ~200 行 Dart 源码
参数化定制	设计师重新出图	修改几个常量即可
文件大小	取决于导出设置	完全可控
CI/CD 集成	需要确保二进制文件存在	构建时自动生成
学习成本	需要设计技能	需要数学 + 二进制格式知识

九、扩展：修改图案

如果你希望生成不同的图标图案，只需修改 _generatePng() 中的数学公式：

• 五瓣花 ：将 sin(angle * 3) 改为 sin(angle * 5)
• 不同配色 ：修改 bgR、bgG、bgB 的基准值
• 正方形而非圆角方形：移除第五节（edgeDist）的 Alpha 处理
• 更大尺寸 ：修改 const size = 512 为 1024

所有修改仅涉及代码中的数值常量，无需重新导出任何文件。

十、验证生成的图标

# 1. 检查 PNG 签名（应为 89 50 4E 47 0D 0A 1A 0A）
xxd ohos/AppScope/resources/base/media/app_icon.png | head -1

# 2. 确认文件大小（约 1MB）
ls -lh ohos/AppScope/resources/base/media/app_icon.png

# 3. 用任何图片查看器打开，确认显示绿色渐变带花瓣纹理的圆角方形图标

小结

generate_icon.dart 用 186 行纯 Dart 代码完成了一个完整的 PNG 图标生成流水线：像素级数学绘制（五层叠加）、PNG 二进制编码（IHDR/IDAT/IEND 三个块）、zlib 压缩（BTYPE=00 零压缩模式）、CRC32 校验（IEEE 802.3 反射多项式）、以及 HarmonyOS Stage 模型的资源目录输出。

这个脚本体现了 E-Brufen "零外部资源 " 设计的核心原则------任何可能变化的二进制资源都用代码生成，将"资源文件"退化为"构建产物"。这不仅减少了 Git 仓库体积，更重要的是保证了构建的完全可复现性。

---

延伸阅读 ：post-39 PNG 格式详解 / post-40 手写 zlib 压缩 / post-41 零资源打包策略
作者简介：E-Brufen Dev，Flutter & 鸿蒙开发者，专注于跨平台移动应用开发与心理健康数字化。
项目源码 ：https://gitcode.com/PengXiansheng/E-Brufen
