Android随笔-view是如何显示到屏幕上

面显示在屏幕上的完整链路，从 View 的 measure/layout/draw 到 SurfaceFlinger 合成 再到 LCD 像素发光 ，共经历 8 个阶段。

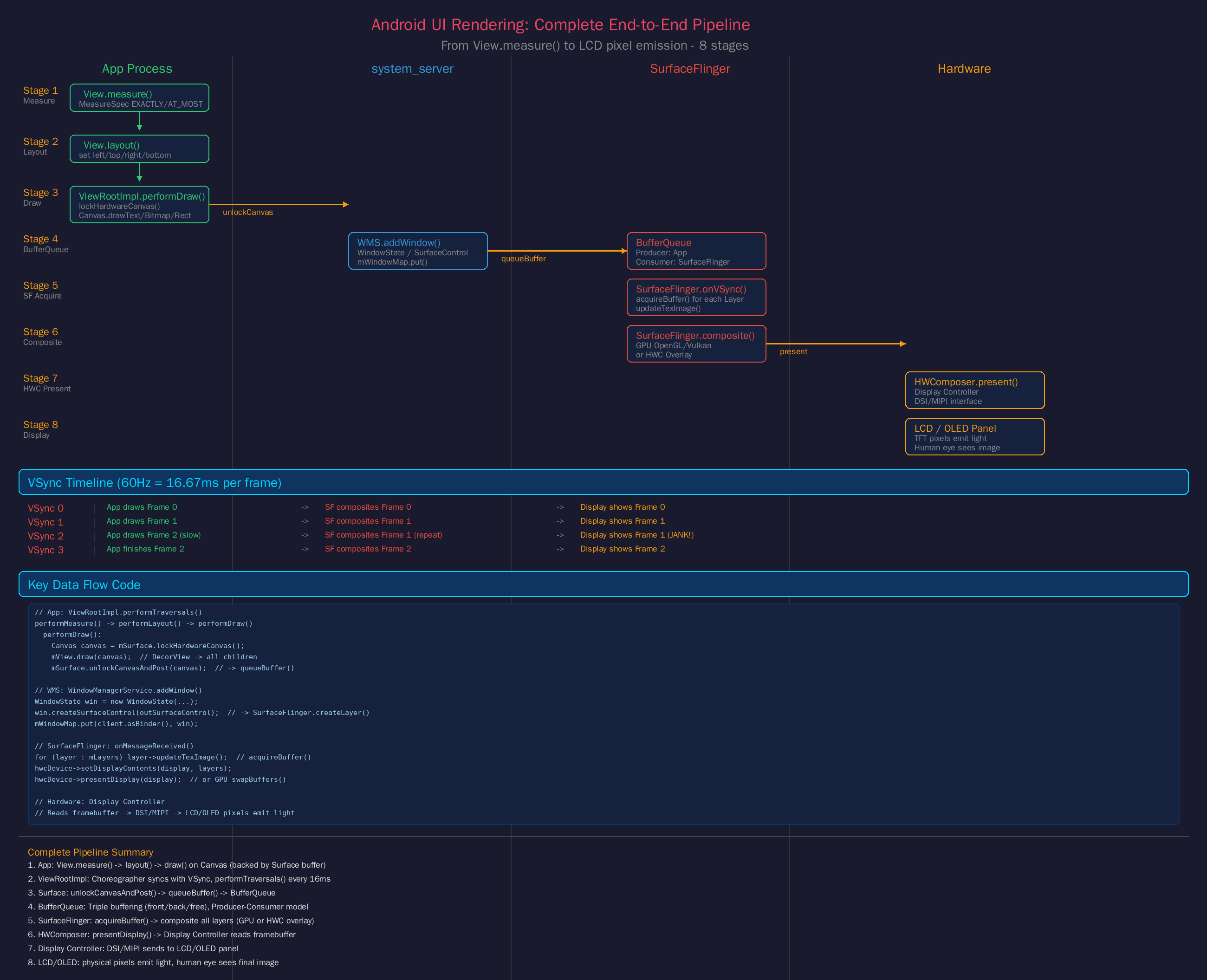

一、整体链路

二、Stage 1: View 体系 --- measure / layout / draw

这是应用开发最熟悉的部分，但发生在应用进程中。

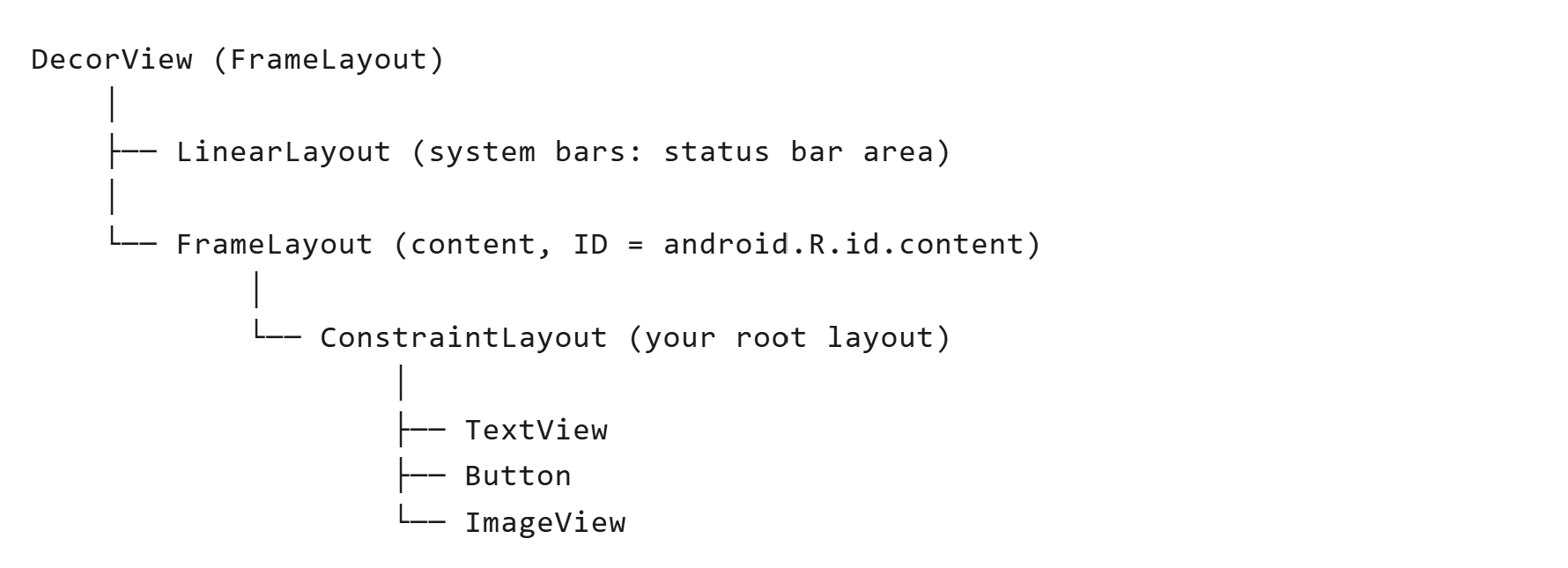

2.1 View 树结构

2.2 三大遍历

方法	作用	关键类
measure()	确定自身及子 View 的宽高	MeasureSpec (EXACTLY / AT_MOST / UNSPECIFIED)
layout()	确定自身及子 View 的位置 (left/top/right/bottom)	ViewGroup.onLayout()
draw()	在 Canvas 上绘制内容	Canvas.drawText() / drawBitmap() / drawRect()

2.3 源码入口

// ViewRootImpl.java --- 核心入口
private void performTraversals() {
    // 1. MEASURE
    int childWidthMeasureSpec = getRootMeasureSpec(mWidth, lp.width);
    int childHeightMeasureSpec = getRootMeasureSpec(mHeight, lp.height);
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
    // -> DecorView.onMeasure() -> 递归测量所有子 View

    // 2. LAYOUT
    performLayout(lp, desiredWindowWidth, desiredWindowHeight);
    // -> DecorView.onLayout() -> 递归布局所有子 View

    // 3. DRAW
    performDraw();
    // -> 从 Surface 获取 Canvas -> DecorView.draw() -> 递归绘制
}

三、Stage 2: ViewRootImpl --- 连接 View 与 SurfaceFlinger 的桥梁

3.1 ViewRootImpl 的核心作用

功能	说明
setView()	建立与 WMS 的连接，创建 Surface，启动 Choreographer
Choreographer	同步 VSync 信号（60Hz 每 16.67ms 触发一次），驱动 doFrame()
Surface	图形缓冲区句柄，应用在上面绘制，SF 合成它
SurfaceControl	WMS 通过 SurfaceFlinger 创建，应用获得引用用于绘制

3.2 绘制提交

// ViewRootImpl.performDraw()
private void performDraw() {
    // 1. 从 Surface 获取 Canvas
    Canvas canvas = mSurface.lockHardwareCanvas();
    // 硬件加速：lockHardwareCanvas() → OpenGL ES 后端
    // 软件渲染：lockCanvas() → Bitmap 后端

    // 2. 绘制整个 View 树
    mView.draw(canvas);  // DecorView.draw()
    // -> ViewGroup.dispatchDraw() → 每个子 View 的 draw()
    // -> TextView.onDraw(): canvas.drawText()
    // -> ImageView.onDraw(): canvas.drawBitmap()

    // 3. 提交缓冲区给 SurfaceFlinger
    mSurface.unlockCanvasAndPost(canvas);
    // -> queueBuffer() 到 BufferQueue
    // -> SurfaceFlinger 收到新缓冲区就绪通知
}

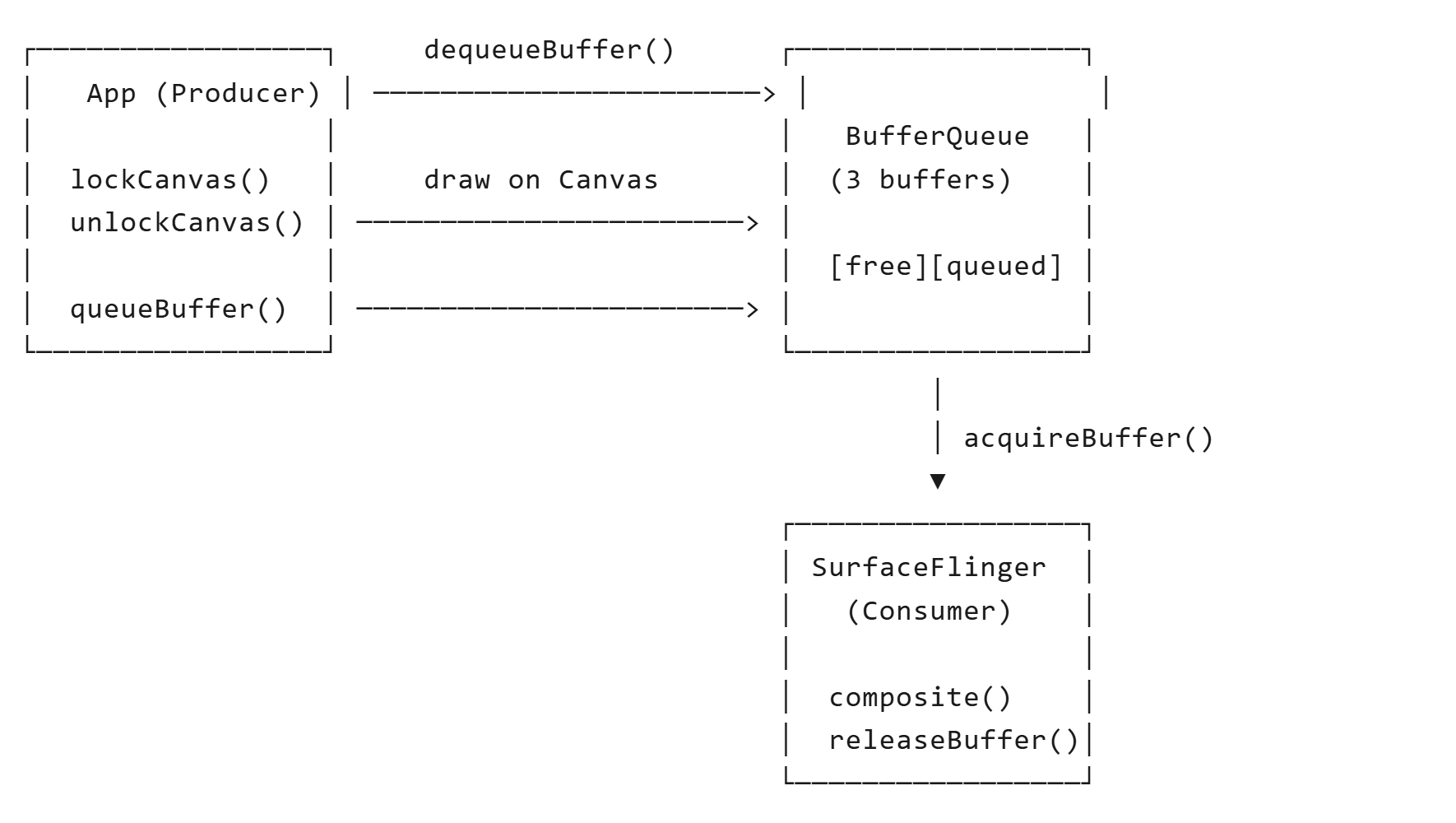

四、Stage 3: BufferQueue --- 生产者-消费者模型

每个 Surface 对应一个 BufferQueue，应用是生产者 ，SurfaceFlinger 是消费者 。

Triple Buffering（三缓冲）：

• Front Buffer：正在显示
• Back Buffer：SF 正在合成
• Free Buffer：App 正在绘制

三缓冲防止 App 绘制和 SF 合成互相阻塞。

五、Stage 4: SurfaceFlinger --- 图层合成

5.1 SurfaceFlinger 的职责

• 收集所有应用的 Surface（Layer）
• 按 Z-Order 排序
• 合成（Composite）为单一帧缓冲区
• 通过 HWComposer 提交到显示硬件

5.2 合成流程

// SurfaceFlinger::onMessageReceived()
void SurfaceFlinger::onMessageReceived(int32_t what) {
    // 1. VSync 到达
    // 2. 收集所有有新缓冲区的 Layer
    for (const auto& layer : mLayers) {
        if (layer->hasNewBuffer()) {
            layer->updateTexImage();  // acquire 新缓冲区
        }
    }

    // 3. 请求 HWC 合成
    hwcDevice->setDisplayContents(display, layers);

    // 4. 如果 HWC 能处理所有 Layer → 硬件 overlay 合成
    //    如果不能 → GPU 通过 OpenGL 合成剩余 Layer

    // 5. 提交到显示
    hwcDevice->presentDisplay(display);
}

5.3 合成方式

方式	说明	性能
HWC Overlay	硬件直接把 Layer 送到显示控制器，绕过 GPU	最优，零 GPU 开销
GPU Composition	GPU 把所有 Layer 合成到一个 framebuffer	耗电，但兼容性好
Mixed	HWC 处理部分 Layer，GPU 处理剩余	平衡

六、Stage 5: VSync 与帧率控制

6.1 VSync 机制

概念	说明
VSync	显示器垂直同步信号，60Hz 屏幕每 16.67ms 发一次
Choreographer	App 注册 doFrame() 回调，VSync 到达时触发
Jank（掉帧）	App 绘制超过 16ms，错过 VSync → 重复显示上一帧

6.2 时序示例

VSync 0:  App 绘制 Frame 0  ──> SF 合成 Frame 0  ──> 显示 Frame 0
VSync 1:  App 绘制 Frame 1  ──> SF 合成 Frame 1  ──> 显示 Frame 1
VSync 2:  App 绘制 Frame 2 (慢)
VSync 3:  App 还在画 Frame 2  ──> SF 合成 Frame 1  ──> 显示 Frame 1 (JANK!)
VSync 4:  App 完成 Frame 2  ──> SF 合成 Frame 2  ──> 显示 Frame 2

七、Stage 6: 显示硬件 --- 从 Framebuffer 到像素发光

7.1 硬件链路

组件	作用
Framebuffer	最终合成图像在内存中的存储
Display Controller	硬件读取 framebuffer，通过 DSI/MIPI 发送给 LCD 面板
LCD Panel	物理像素：TFT 控制液晶偏转 + RGB 滤光片 + LED 背光
OLED Panel	每个像素自发光（R/G/B 子像素），无背光

7.2 LCD vs OLED

特性	LCD	OLED
发光原理	背光穿透液晶 + 滤色片	有机材料自发光
对比度	有背光漏光，对比度低	纯黑像素不发光，对比度无限
响应速度	液晶偏转慢，有拖影	纳秒级响应
功耗	背光常亮，功耗固定	暗色场景功耗低
寿命	长	有机材料老化，可能烧屏

八、特殊渲染路径

类型	特点	适用场景
普通 View	走完整 measure/layout/draw，硬件加速	大多数 UI
TextureView	渲染到 OpenGL Texture，支持变换	视频播放、Camera 预览
SurfaceView	独立 Surface，绕过 View 层级，直接到 SF	游戏、视频（性能最优）
WebView	独立 Surface + GPU 进程	网页内容
Compose	直接操作 Canvas，无 View 层级	Jetpack Compose UI

九、完整链路总结

阶段	所在进程	核心操作	输出
1. measure	App	View.measure() 递归计算宽高	每个 View 的 measuredWidth/Height
2. layout	App	View.layout() 递归确定位置	每个 View 的 left/top/right/bottom
3. draw	App	View.draw() 递归绘制到 Canvas	图形缓冲区（Buffer）
4. submit	App	unlockCanvasAndPost() → queueBuffer()	Buffer 进入 BufferQueue
5. acquire	SurfaceFlinger	acquireBuffer() 获取新缓冲区	Layer 更新
6. composite	SurfaceFlinger	合成所有 Layer 到 framebuffer	最终帧图像
7. present	HWComposer	presentDisplay() 提交到显示控制器	显示控制器读取
8. display	Hardware	像素发光	人眼看到图像
