最近在学习单片机，就买了一款普中A6的板子，由于有基础，就测设了各个功能，对于没有视频讲解的芯片（STC8A8K64D4），智能自己摸索，最终终于成功了，现在分享下自己的结果。

cpp 复制代码

/**************************************************************************************
实验现象：下载程序后"数码管模块"动态稳定显示01234567
接线说明： STC8A单片机-->数码管模块
		   P00~P07-->数码管段选A~DP
		   P20(LSA)、P21(LSB)、P22(LSC) --> 数码管38译码位选
注意事项：USB连接线给开发板通电下载程序，STC下载软件中内部IRC时钟选择11.0592MHZ
***************************************************************************************/
#include "STC8.H"

#define MAIN_Fosc		11059200L	//定义主时钟
#define  uint16   unsigned int
#define  uint8    unsigned char

/**********************
引脚别名定义
***********************/
#define SMG_A_DP_PORT	P0	//数码管段码口
sbit LSA=P2^0;
sbit LSB=P2^1;
sbit LSC=P2^2;

//共阴极数码管0~F段码
uint8 gsmg_code[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};

/**************************************
1ms延时函数 11.0592MHz
***************************************/
void delay_ms(uint16 x)
{
	uint16 j,i;
	for(j=0;j<x;j++)
	{
		for(i=0;i<1100;i++);
	}
}

/**************************************
动态数码管扫描 显示0 1 2 3 4 5 6 7
***************************************/
void smg_display(void)
{
	uint8 i=0;
	for(i=0;i<8;i++)
	{
		//3-8译码器位选
		switch(7-i)
		{
			case 0: LSC=1;LSB=1;LSA=1;break;
			case 1: LSC=1;LSB=1;LSA=0;break;
			case 2: LSC=1;LSB=0;LSA=1;break;
			case 3: LSC=1;LSB=0;LSA=0;break;
			case 4: LSC=0;LSB=1;LSA=1;break;
			case 5: LSC=0;LSB=1;LSA=0;break;
			case 6: LSC=0;LSB=0;LSA=1;break;
			case 7: LSC=0;LSB=0;LSA=0;break;
		}
		SMG_A_DP_PORT = gsmg_code[i];
		delay_ms(2);	//延长点亮时间，肉眼可见
		SMG_A_DP_PORT = 0x00; //消隐
	}
}

/***********************
主函数：完整配置P0、P2全部引脚为准双向口
************************/
int main()
{
	//P0全部8位设为准双向口，驱动段码
	P0M1 = 0x00;
	P0M0 = 0x00;
	//P2低3位(P2.0 P2.1 P2.2)设为准双向，控制位选
	P2M1 &= 0xF8;
	P2M0 &= 0xF8;

	while(1)
	{
		smg_display();
	}
}

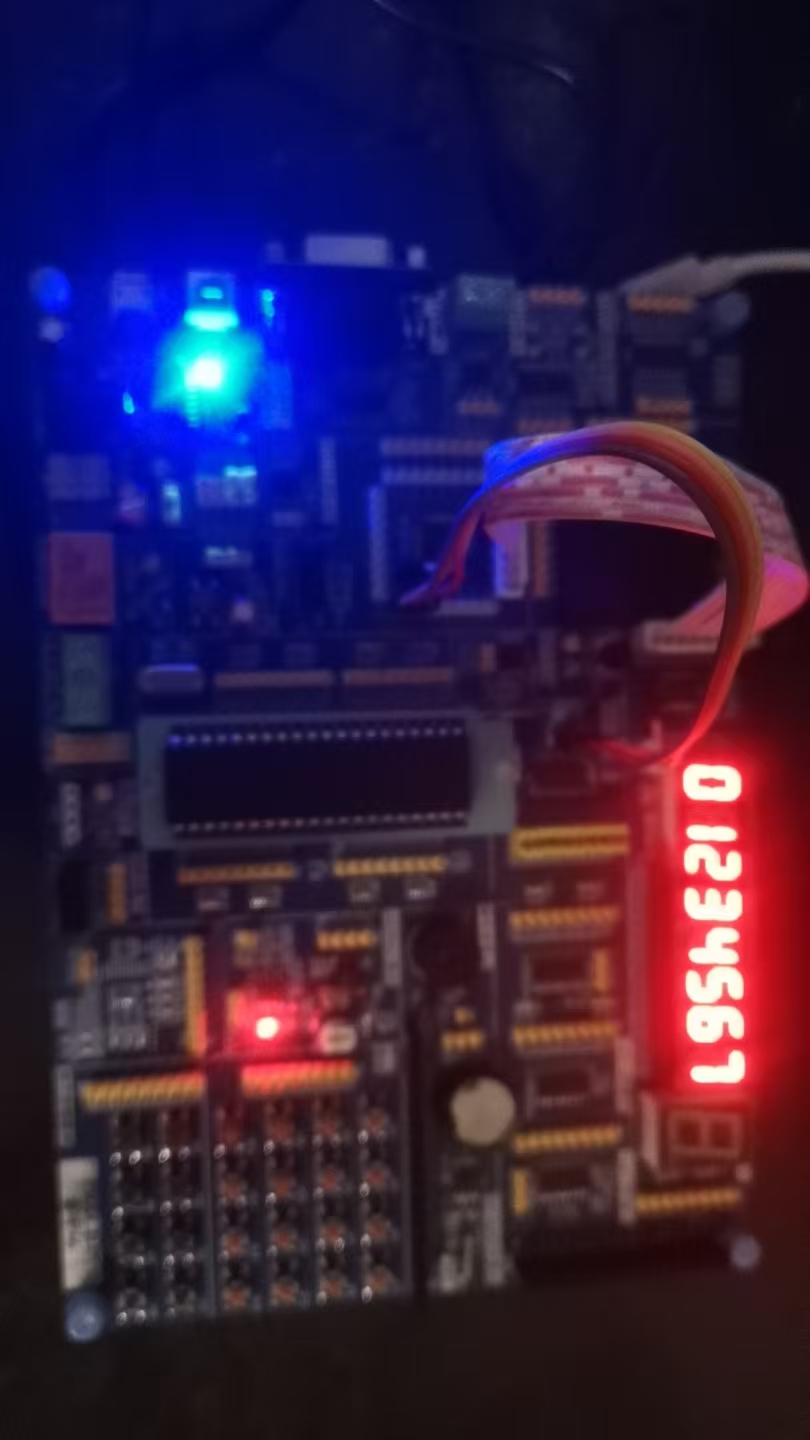

拍个效果图：
