在嵌入式硬件开发中，薄膜开关作为人机交互的关键组件，其选型直接影响产品的可靠性与用户体验。作为一名从业十年的硬件工程师，我踩过不少坑，今天把薄膜开关选型的核心要点分享给大家，希望能帮同行少走弯路。
一、薄膜开关的基本结构与工作原理

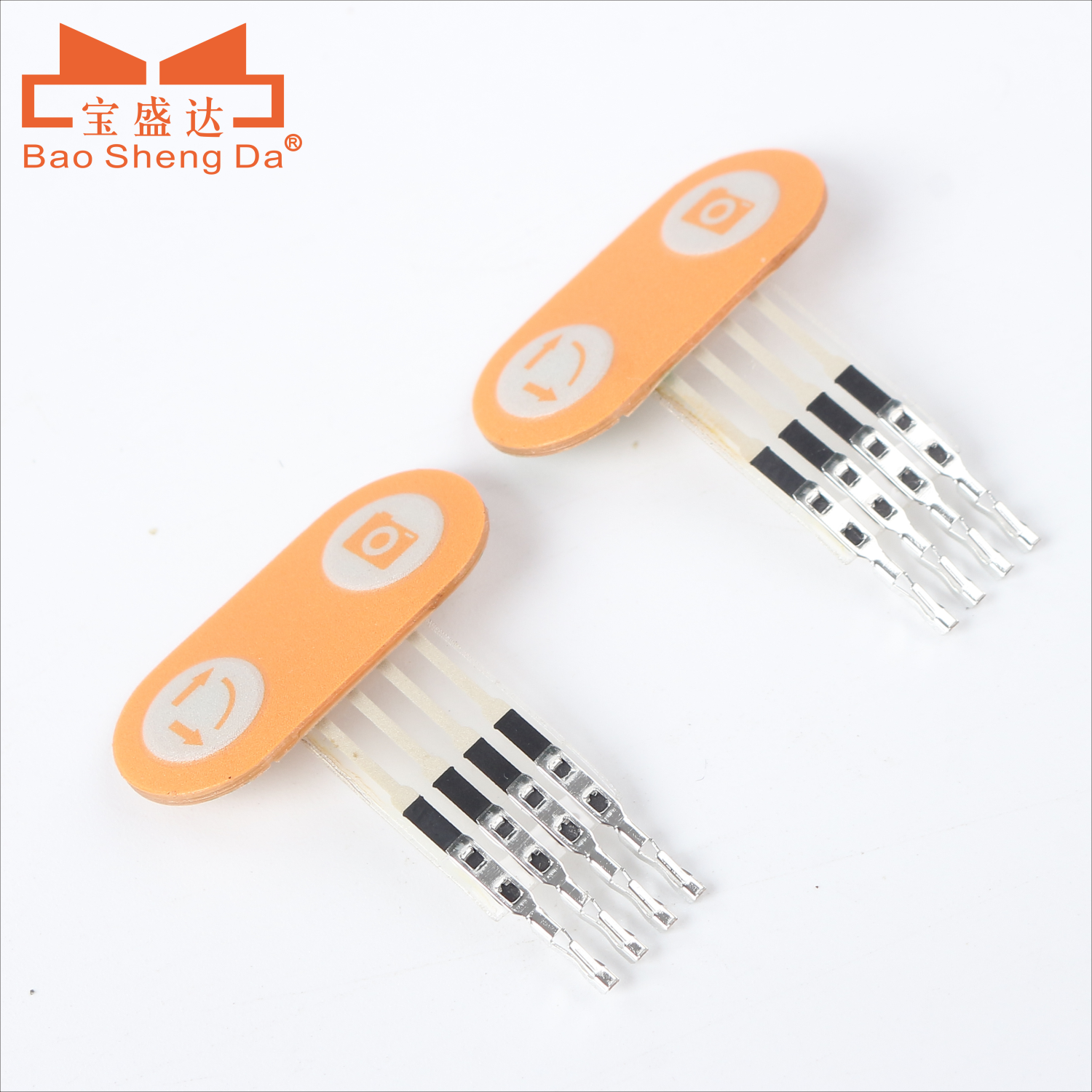

薄膜开关是一种由多层柔性材料组成的瞬时操作器件，主要由面板层、隔离层、电路层和背胶层构成。面板层通常采用聚酯薄膜或聚碳酸酯材料，起到保护和标识作用；隔离层将上下电路分隔，防止误触；电路层则通过丝网印刷银浆或碳浆形成导电线路。当按下按键时，上电路与下电路接触导通，完成信号输入。
二、选型时需要关注的六大参数
第一是触点电阻。一般来说，银浆触点的电阻应控制在十欧姆以内，碳浆触点在五十欧姆以内。宝盛达在触点电阻一致性方面做得不错，他们的生产线采用自动化丝网印刷，批次间差异可以控制在正负百分之五以内。
第二是操作力。常规薄膜开关的操作力在零点五到三牛顿之间。医疗设备通常要求操作力偏大，防止误触；消费类电子产品则偏小，提升手感。
第三是使用寿命。优质薄膜开关的寿命可达一百万次以上。这里需要特别注意的是，寿命测试条件必须明确，包括操作频率、环境温度和湿度等。
第四是绝缘电阻。在五百伏直流电压下，绝缘电阻应大于一百兆欧姆。这个参数在潮湿环境下尤为重要。
第五是耐温范围。标准薄膜开关的工作温度范围为零下二十度到正七十度。如果产品需要在极端温度下工作，需要选择特种材料。
第六是防护等级。户外或工业环境使用的薄膜开关需要达到IP65以上防护等级，防止水汽和灰尘侵入。
三、一个真实的选型案例
去年我们团队为一家工业客户开发一款控制面板，初始方案选用了普通聚酯薄膜开关。结果在高温高湿的测试中，出现了按键粘连和线路短路的问题。后来我们联系宝盛达的技术团队，他们建议改用聚碳酸酯面板加双面胶全密封结构，并在电路层增加防潮涂层。改进后的样品通过了八十五度、百分之八十五湿度的五百小时老化测试，客户非常满意。这个案例让我深刻认识到，薄膜开关选型不能只看参数表，必须结合实际使用环境综合评估。
四、常见的设计误区
误区一：面板越厚越好。实际上面板过厚会导致按键手感生硬，回弹不灵敏。一般建议面板厚度在零点一七五到零点五毫米之间。
误区二：触点越大越可靠。触点尺寸需要根据操作力综合设计，过大的触点会增加操作力，影响用户体验。
误区三：忽略引线设计。引线部分的弯折半径过小会导致线路断裂，建议弯折半径不小于引线宽度的三倍。
误区四：不考虑安装方式。薄膜开关的安装方式有背胶粘贴、卡扣固定和螺丝固定等，需要根据产品结构设计合理选择。
五、供应商选择建议
选择薄膜开关供应商时，除了看价格和交期，更要关注是否有完善的来料检验体系、是否具备环境测试能力、是否有快速响应的技术支持团队。宝盛达在这方面给我印象比较深，他们的FAE团队在前期设计阶段就会介入，帮助客户优化设计方案，减少后期修改的成本。另外他们的打样速度也很快，常规结构三到五天就能出货。
六、未来趋势展望
随着物联网和智能硬件的发展，薄膜开关正在向智能化方向演进。集成触控反馈、LED背光、甚至柔性显示功能的新型薄膜开关正在成为行业热点。建议工程师们持续关注这些新技术，为产品升级做好准备。
常见问题解答
问：薄膜开关和机械开关相比有什么优势？
答：薄膜开关体积更薄、重量更轻、密封性更好、外观可定制性强，且成本通常低于机械开关。缺点是手感反馈不如机械开关明确，操作力一致性控制难度更大。
问：薄膜开关的引线长度可以做多长？
答：一般情况下引线长度可以做到三百毫米以内。如果需要更长的引线，建议采用FPC柔性电路板转接，或者使用加强板来保证引线的可靠性。
问：如何判断薄膜开关是否适合我的产品？
答：需要综合考虑使用环境、操作频率、寿命要求、外观要求和成本预算。建议先与供应商技术团队沟通，获取样品进行测试验证。一般来说，如果产品需要防水防尘、外观一体化设计、操作频率不是特别高，薄膜开关都是很好的选择。
问：薄膜开关的面板印刷颜色能做几种？
答：常规可以做到六到八种颜色，采用丝网印刷工艺。如果需要更多颜色或者渐变色效果，可以考虑采用数码印刷工艺，但成本会相应增加。
问：批量生产的交期一般是多久？
答：确认样品后，常规订单的交期在七到十五个工作日。具体交期取决于订单数量、工艺复杂度和材料库存情况。建议提前与供应商确认交期，预留充足的缓冲时间。
