4056充电芯片完整应用指南
PW4056HH --- 28V耐压、恒流恒压单节锂电池线性充电芯片
一、4056充电芯片简介
4056属于单节锂离子/锂聚合物电池线性充电管理芯片，以恒定电流/恒定电压（CC/CV）方式完成充电过程。在移动电源、蓝牙耳机、MP3/MP4播放器、GPS模块、智能穿戴等便携式设备中，这款充电方案出现频率较高，应用面较宽。

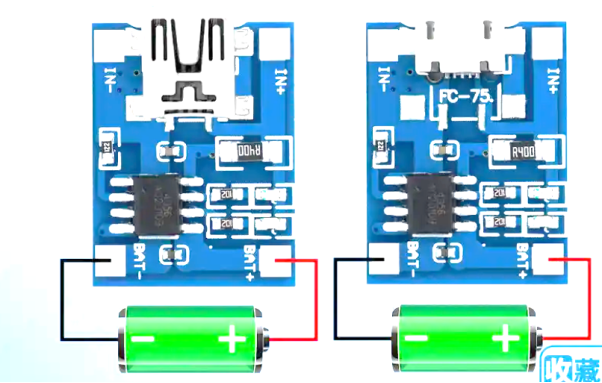

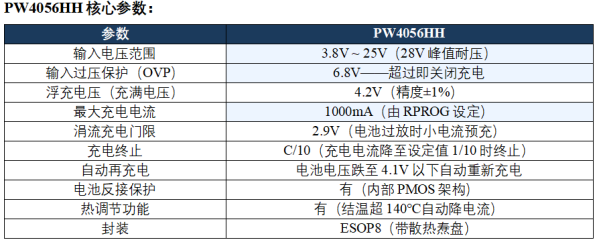

PW4056HH是平芯微在4056基础上做的高可靠性版本，引脚与充电逻辑兼容常规4056，同时在输入侧、电池侧和芯片热管理方面增加了保护机制：
• 峰值输入耐压28V（常规4056多在6~7V范围）------可承受适配器插拔或电源浪涌造成的高压冲击
• 输入过压保护阈值6.8V（OVP）------VCC高于该值时芯片停止充电，避免后端器件过压
• 电池反接保护------电池正负极接反时芯片不会损坏，降低装配环节出错风险
• BAT引脚耐压20V------电池端出现瞬态高压时引脚不易击穿
• 热调节功能------当芯片结温升高时自动下调充电电流，防止过热触发保护停机
• ESOP8封装------底部带散热焊盘，散热能力优于普通SOP8，适合1A左右充电电流

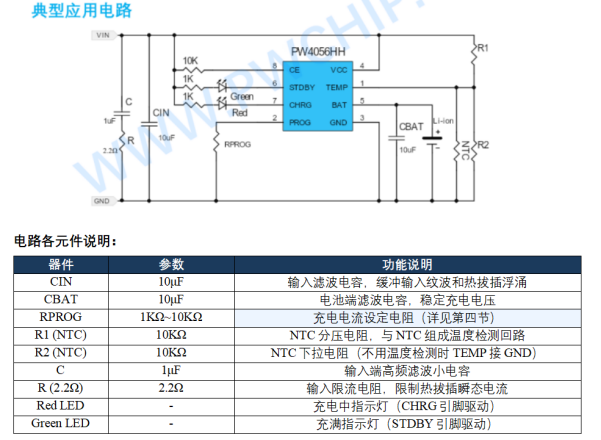

二、4056典型应用电路

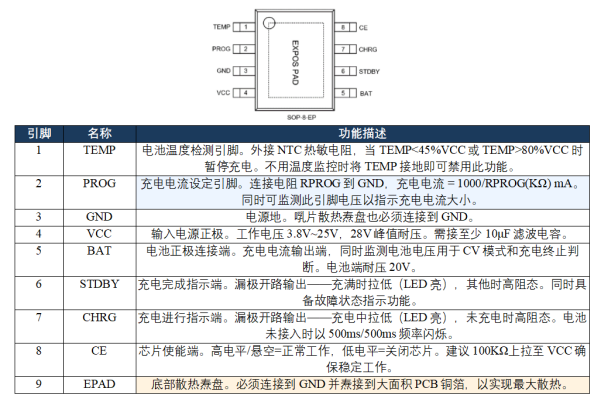

三、4056引脚功能说明

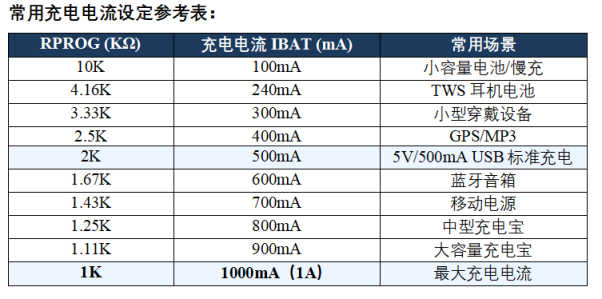

四、充电电流如何设置
充电电流由PROG引脚外接电阻RPROG到地决定，换算关系如下：
IBAT (mA) = 1000 / RPROG (KΩ)
反算：RPROG (KΩ) = 1000 / IBAT (mA)
设计注意事项：
-
RPROG阻值决定恒流充电电流，常用取值1K~3K，对应电流约1A~330mA。精度建议选1%电阻，避免电流偏差过大。
-
充电终止电流约为设定恒流值的1/10。以RPROG=2K设定500mA为例，终止电流约50mA，电池接近充满后电流自动下降。
-
实际最大电流受散热限制。以VCC=5V、VBAT=3.7V、IBAT=1A估算，芯片功耗约1.3W，需保证ESOP8底部焊盘接地良好，必要时降额使用。
-
恒流充电阶段PROG引脚电压约1.5V，可用万用表测量该引脚，辅助判断芯片是否进入恒流充电。
五、ESD防护与布局要点
****静电放电（ESD）是4056类充电芯片在现场失效的常见诱因之一。****USB插头反复插拔、人体接触或干燥环境下的静电积累，都可能在VCC引脚产生数千伏瞬态高压，击穿芯片输入端口。
防护与布局建议：
1. 在USB VBUS与地之间并联TVS
选用单向TVS（如SMAJ5.0A或同等级器件）接在VBUS与GND之间，工作电压5V、钳位电压6.5V左右，峰值功率不低于400W。TVS响应时间在纳秒级，可将静电尖峰快速钳位到芯片可承受范围。
2. BAT引脚对地加10uF电容
在BAT引脚与GND之间放置10uF陶瓷电容，可吸收电池侧瞬态能量，同时稳定充电环路，对ESD和插拔浪涌都有一定抑制作用。
3. 输入电容紧靠VCC引脚
CIN电容应尽量贴近4056的VCC引脚，走线短而粗，减小寄生电感，降低插拔瞬间的电压尖峰。
4. PCB地平面与走线
• USB接口的GND引脚应通过多个过孔与PCB地平面连接，为静电提供低阻抗泄放通道
• TVS管应靠近USB接口安放，缩短从接口到地的放电回路
• CIN电容贴近芯片VCC引脚，输入走线短而粗
• 避免VCC走线过长形成天线，特别是从USB接口到芯片输入端的走线要尽可能短

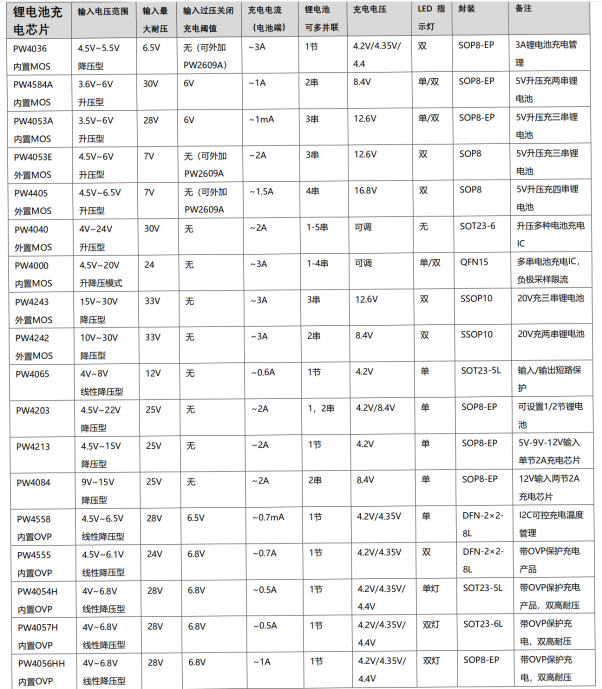

六、同类型芯片推荐
平芯微的4056系列覆盖不同电流、耐压和封装需求，选型时可按实际场景匹配：
选型建议：
• 成本敏感、环境较好：PW4056（常规型，外围最简单）
• 高压风险大、安全要求高：PW4056HH（28V耐压、OVP、电池反接保护）
• 空间受限、小电流：PW4054（SOT23-5封装）
• 需要2A级别充电电流：PW4058
• 上述型号均可选4.2V或4.35V充满电压版本，以匹配不同锂电池化学体系
