八、e2studio使用probe-rs下载+调试(一键方案)

一、背景

• 上一节介绍了使用 VSCode Cortex-Debug 和 probe-rs 调试 RA 项目(七、vscode四种调试方案完全指南)。本节介绍如何将 probe-rs 直接嵌入 e2studio，实现 e2studio 内一键下载+调试，停止后芯片自动复位运行。

• probe-rs 优势：不依赖 SEGGER 软件，但需要简单配置且下载速度略慢。

• 我们最后形成脚本debug.cmd，方便移植调用，进一步降低使用门槛。

二、方案概述

步骤	内容	工具
第 1 步	安装 probe-rs + 切换 WinUSB 驱动	PowerShell / SEGGER Configuration
第 2 步	复制 debug.cmd 到项目根目录	文件管理器
第 3 步	修改 debug.cmd 中的项目参数	文本编辑器
第 4 步	新建 e2studio 调试配置指向 debug.cmd	e2studio

三、安装 probe-rs

winget install probe-rs

确认安装：

probe-rs --version

J-Link 需要 WinUSB 驱动（使用 SEGGER J-Link Configuration → USB → 选中 J-Link → 改为 WinUSB）。如需恢复原生 J-Link 调试，切回 SEGGER 驱动即可。

四、核心：debug.cmd 脚本

核心是一个 debug.cmd 脚本文件，它替代了 e2studio 默认的 GDB 程序，自动完成下载 → 启动 GDB Server → 启动 GDB → 停止后复位。

4.1 复制到项目

将 debug.cmd 复制到你的项目根目录，按注释修改 4 个参数：

set PROJ_DIR=E:\RS_workspace\ra8d1_cpkcor_probers   REM 项目路径
set GDB="D:\Program Files\GCC\...\arm-none-eabi-gdb.exe"  REM ARM GCC gdb路径
set CHIP=R7FA8D1BH   REM 芯片型号
set PRJ_NAME=ra8d1_cpkcor_probers   REM 项目名

4.2 脚本流程

taskkill → 清除残留进程
    │
    ▼
probe-rs download → 下载固件（弹出进度窗口）
    │
    ▼
probe-rs gdb → GDB Server 后台监听 1337 端口
    │
    ▼
arm-none-eabi-gdb → 调试开始
    │
    ▼
调试结束 → probe-rs reset 复位芯片继续运行

五、配置 e2studio 调试启动项

新建 GDB Hardware Debugging 配置，主要改 3 处：

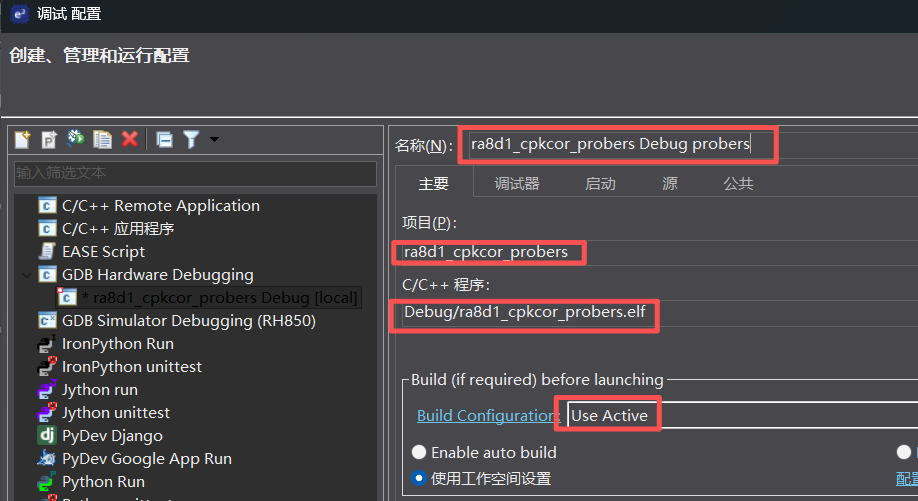

5.1 主要标签页

项目名和配置名（建议以 probers 结尾）。

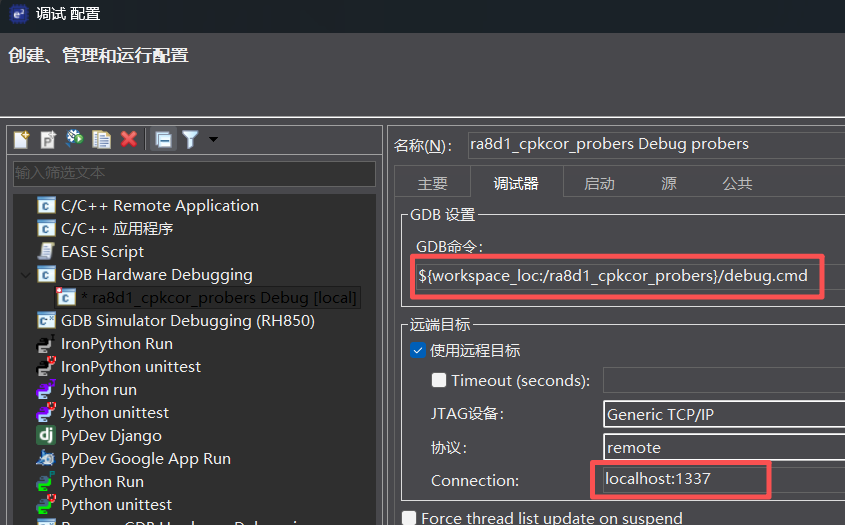

5.2 调试器标签页

• GDB 命令

  ：${workspace_loc:/ra8d1_cpkcor_probers}/debug.cmd

• 连接

  ：TCP localhost:1337

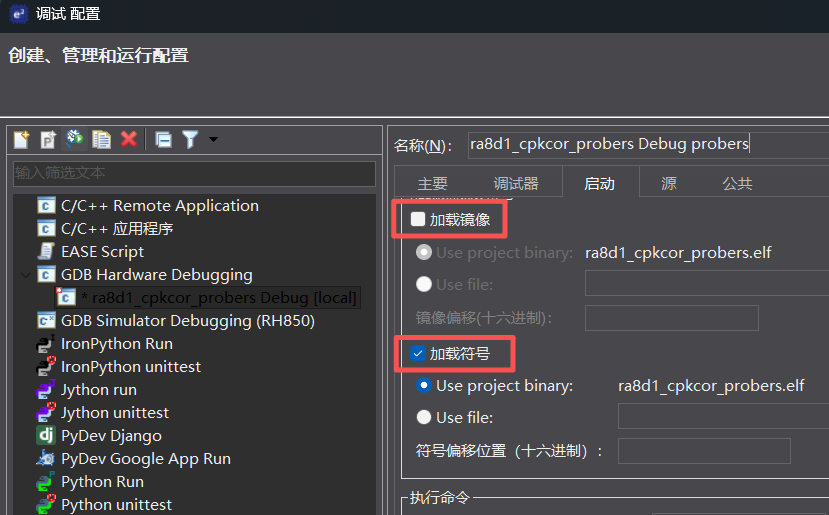

5.3 启动标签页

• 加载镜像

  ：取消勾选（debug.cmd 已处理下载）

• 加载符号

  ：勾选（源码级调试）

• 初始化命令

  ：留空

六、开始调试

点击 Debug，自动弹出下载进度条 → 完成后进入调试器 → 停止调试后芯片自动复位运行。

七、优缺点对比

	probe-rs	原生 J-Link (JLinkGDBServerCL)
依赖	无，仅需 probe-rs	需安装 SEGGER 软件包
配置	复制脚本修改 4 个参数	e2studio 自动生成
下载速度	略慢	快
停止后行为	自动复位运行	MCU 保持暂停
下载进度条	有	无
驱动	WinUSB	SEGGER

八、常见问题

Q：下载失败 "Failed to open probe"？

A：J-Link 驱动是否已切换为 WinUSB？运行 probe-rs list 确认能识别到调试器。

Q：停止调试后 MCU 还是暂停的？

A：手动运行 probe-rs reset --chip <型号> 测试，确认 debug.cmd 末尾的 reset 命令正确执行。

Q：想用回原生 J-Link 调试？

A：驱动切回 SEGGER，调试配置改回默认 JLinkGDBServerCL 即可。
