七、vscode四种调试方案完全指南

嵌入式科普2026-06-10 12:12

一、项目概述

属性 说明
硬件 Renesas RA8P1，ARM Cortex-M85 2Ghz，rtthread titan board
工具链 Arm GNU Toolchain 13.3.Rel1 (D:\Program Files\GCC\arm-gnu-toolchain-13.3.rel1-mingw-w64-i686-arm-none-eabi\bin)

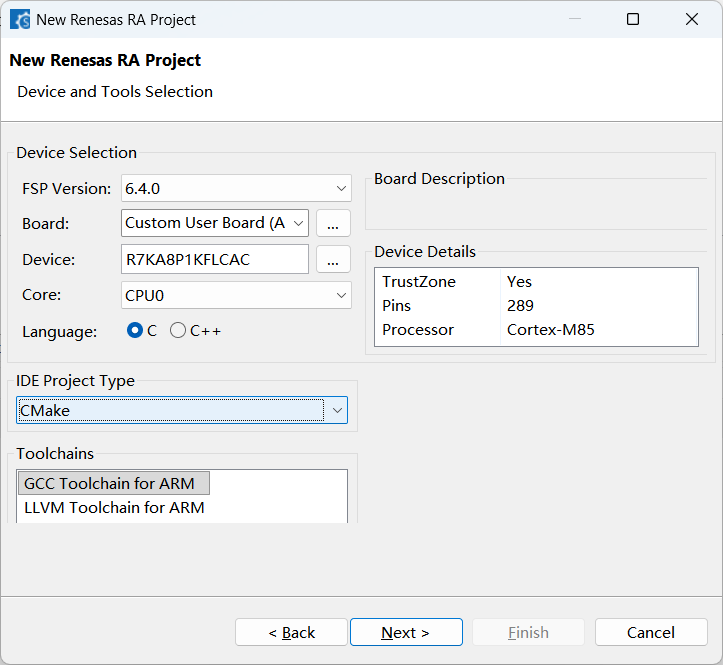

构建 RASC-CMake
IDE vscode
调试扩展 probe-rs-debug + cortex-debug 1.12.1

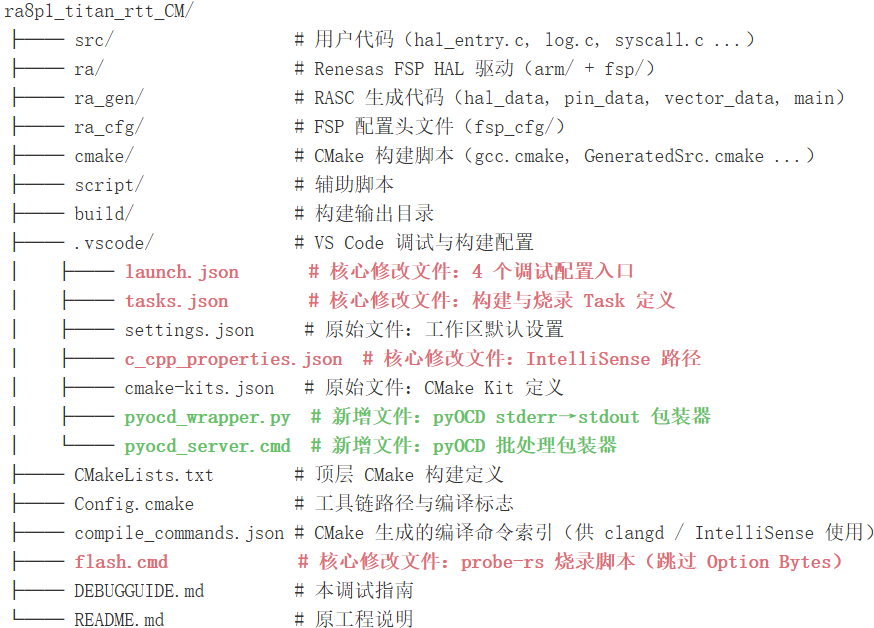

二、项目目录架构

构建流程 ：CMake + MinGW Makefiles → Arm GNU Toolchain (arm-none-eabi-gcc) → .elf

构建命令：

复制代码
:: 配置（首次 / 修改 CMakeLists.txt 后）
cmake-G"MinGW Makefiles"-S . -B build\Debug -DCMAKE_BUILD_TYPE=Debug

:: 编译
cmake--build build\Debug -j

:: 清理
cmake--build build\Debug --target clean

:: 全清（删除构建目录重新配置）
rmdir/s/q build\Debug
cmake-G"MinGW Makefiles"-S . -B build\Debug -DCMAKE_BUILD_TYPE=Debug

:: 一步到位：配置 + 编译（VS Code Task "Configure Project" + "Build Project"）

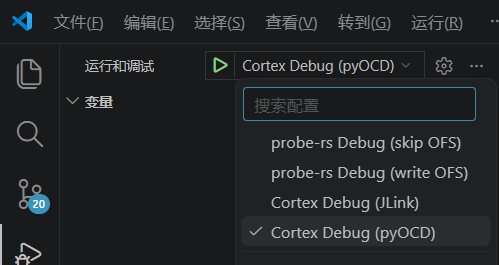

调试架构 ：四种方案共用同一 .elf，区别在于 GDB Server（probe-rs dap-server / JLinkGDBServerCL / pyOCD gdbserver）和 Option Bytes 处理策略。

F5 行为说明：

方案 F5 下载？ 下载机制 日志显示在哪？
skip OFS ✅ 是 preLaunchTask → flash.cmd（probe-rs download + --skip-section） 终端 (Terminal) 面板，Task 输出
write OFS ✅ 是 flashingEnabled: true ，probe-rs 自动烧录 probe-rs 输出（Debug Console / 终端）
Cortex JLink ✅ 是 GDB 启动后将 ELF 传给 JLinkGDBServerCL，JLink 自动擦除+烧录+校验 Debug Console （见实测日志 Downloading... Erasing... Programming... Verifying...）
Cortex pyOCD ✅ 是 GDB 启动后将 ELF 传给 pyOCD gdbserver，pyOCD 自动烧录（noLoad: true 不阻止此过程） Debug Console （见实测日志 Erasing... Programming...）

所有方案 F5 都会自动下载固件到芯片，区别在于下载机制和 Option Bytes 处理策略。

FSP 配置 ：通过 RASC (RA Smart Configurator) 修改 configuration.xml，重新生成 ra_gen/ 和 cmake/。

三、四种调试方案对比

特性 方案 A: probe-rs (skip OFS) 方案 B: probe-rs (write OFS) 方案 C: Cortex JLink 方案 D: Cortex pyOCD
调试器 JLink / DAPLink JLink / DAPLink JLink 仅 DAPLink 仅
Option Bytes 跳过 （参考 e2studio，见下方说明） 写入 （YAML Config 改为 Nvm） 写入 （JLink 无 YAML 检查，GDB 发什么写什么） 写入 （pyOCD 无 YAML 检查，GDB 发什么写什么）
烧录方式 F5 自动 : preLaunchTask → flash.cmd F5 自动 : flashingEnabled: true F5 自动 : GDB → JLinkGDBServerCL 自动烧录 F5 自动 : GDB → pyOCD gdbserver 自动烧录（noLoad 无效）
推荐场景 日常开发 ★★★ 首次烧录新板 JLink 用户 DAPLink 备用

Option Bytes 跳过原理：

probe-rs 的芯片描述 YAML 定义了 Flash Config 区域，而 GNU LD 链接脚本也定义同名段（__option_setting_ofs*）。两者设计角度不同：LD 负责在 ELF 中生成 OFS 内容，YAML 告诉 probe-rs 如何烧录这些段。e2studio 的调试器（如 Renesas Flash Programmer）默认不擦除 Config 区域，保留 RASC 一次性写入的值。

关键区别在于 probe-rs 的 YAML 软件访问控制 ：默认 YAML 将 Config 标记为 !ReadOnly，probe-rs 在软件层面检查到这个标记就拒绝写入，直接报错。JLink 和 pyOCD 没有这个 YAML 检查层，收到 GDB 发来的地址就直接写，所以不报错、不跳过。

因此四种方案的实际行为：

方案 是否写 OFS？ 不报错原因
A (skip OFS) 不写 （--skip-section 显式跳过） 不写当然不报错
B (write OFS) 写 （YAML 改为 !Nvm，解除限制） YAML 允许写入
C (JLink) 写 无 YAML 检查层
D (pyOCD) 写 无 YAML 检查层

JLink/pyOCD 的行为等价于 probe-rs 方案 B（write OFS），每次 F5 都写入 OFS。因为 RASC 生成的 OFS 值是正确的，所以不会出问题。但若 OFS 配置不当（如安全位被覆盖），风险是一样的。方案 A（skip OFS）是唯一彻底不碰 Config 区域的方案，这就是它作为默认推荐的原因。

三、方案 A --- probe-rs (skip OFS)

概述：推荐日常使用。probe-rs 内置 dap-server 作为 GDB Server，flashingEnabled: false 将烧录委托给 preLaunchTask（flash.cmd），通过 --skip-section 跳过 6 个 Option Bytes 段。

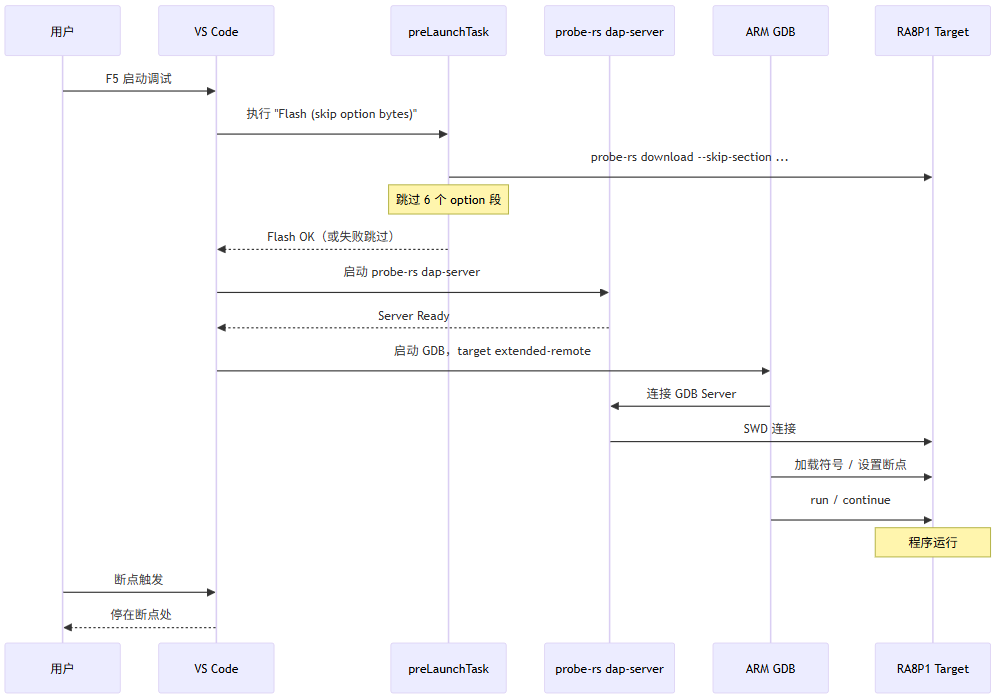

架构流程

配置关键点：

复制代码
{
    "type": "probe-rs-debug",
    "chip": "R7KA8P1KF",
    "chipDescriptionPath": "...\\RA8P1_Series.yaml",    // 必须用原始（只读）YAML
    "runtimeExecutable": "...\\probe-rs.exe",
    "runtimeArgs": ["dap-server"],
    "flashingConfig": {
        "flashingEnabled": false                         // 烧录由 preLaunchTask 完成
    },
    "preLaunchTask": "Flash (skip option bytes)"
}

核心要点：

  • chipDescriptionPath

    → 必须用 RA8P1_Series.yaml （Config 区域 !ReadOnly），不可用 _writable.yaml

  • flashingEnabled: false

    → 烧录由 flash.cmd 独立完成

  • flash.cmd

    → 设计为"失败则跳过"，不影响调试流程

YAML 文件差异：

文件 Config 区域 用途
RA8P1_Series.yaml !ReadOnly ，probe-rs 不会写入 方案 A（skip OFS）
RA8P1_Series_writable.yaml !Nvm ，probe-rs 可以写入 方案 B（write OFS）

四、方案 B --- probe-rs (write OFS)

概述：首次烧录新板或需要修改 Option Bytes 时使用。probe-rs 自动完成烧录（含 Config 区域），无需 preLaunchTask。

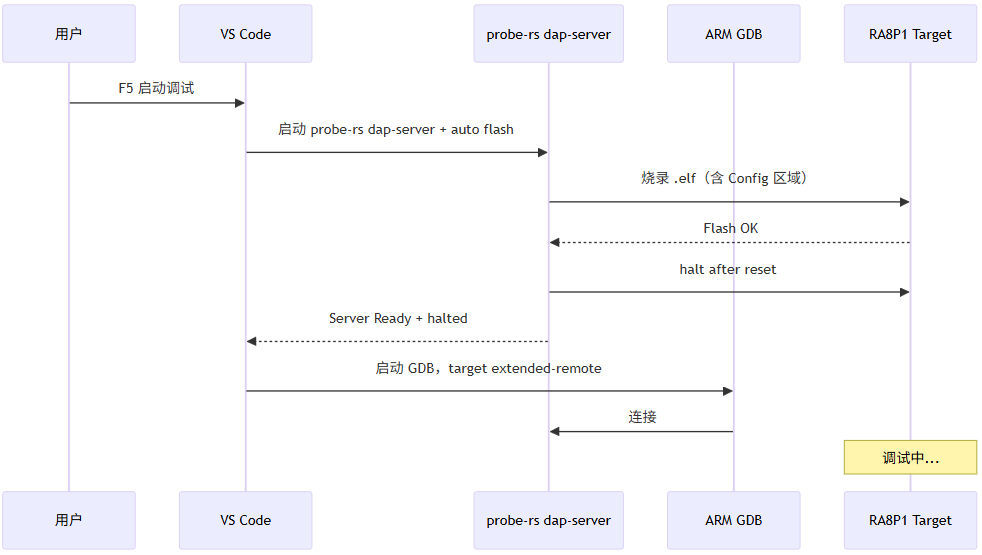

架构流程

配置关键点：

复制代码
{
    "type": "probe-rs-debug",
    "chip": "R7KA8P1KF",
    "chipDescriptionPath": "...\\RA8P1_Series_writable.yaml",  // 必须用可写 YAML
    "runtimeExecutable": "...\\probe-rs.exe",
    "runtimeArgs": ["dap-server"],
    "flashingConfig": {
        "flashingEnabled": true,
        "haltAfterReset": true
    }
}

核心要点：

  • chipDescriptionPath

    → 必须用 RA8P1_Series_writable.yaml （Config !Nvm）

  • flashingEnabled: true

    → probe-rs 自动烧录（含 Option Bytes）

  • 首次烧录新板时推荐

五、方案 C --- Cortex Debug (JLink)

概述：传统 cortex-debug + JLink GDB Server 方案，调试速度快、功能成熟。

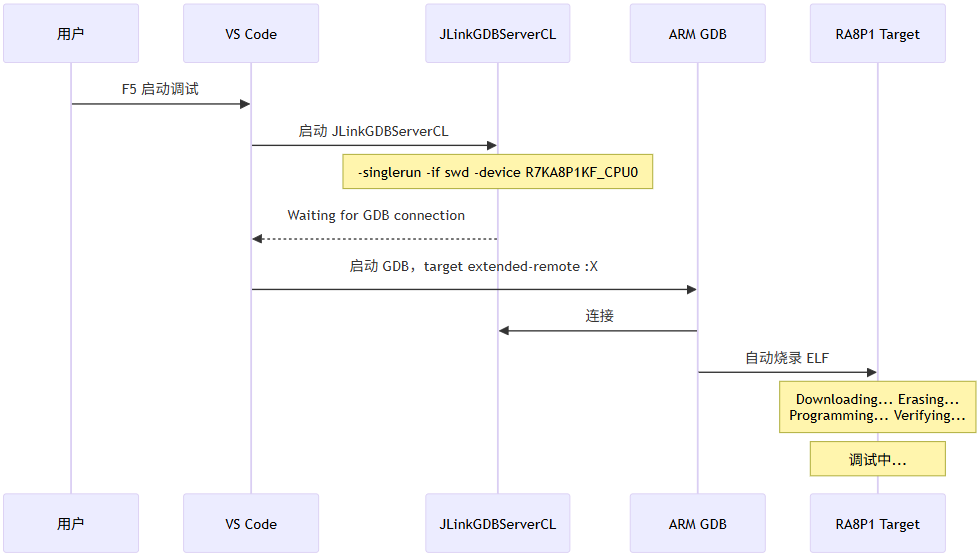

架构流程：

配置关键点：

复制代码
{
    "name": "Cortex Debug (JLink)",
    "type": "cortex-debug",
    "servertype": "jlink",
    "interface": "swd",
    "device": "R7KA8P1KF_CPU0",      // 必须带 _CPU0 后缀
    "runToEntryPoint": "main"
}

核心要点：

  • device: "R7KA8P1KF_CPU0"

    → 必须带 _CPU0 后缀（JLink GDB Server 要求）

  • F5 时 GDB 自动将 ELF 传给 JLinkGDBServerCL 完成烧录（+校验），日志见 Debug Console

  • JLink 无 YAML 检查，会写入 Option Bytes（等价于 probe-rs 方案 B）

  • 无需 chipDescriptionPath

六、方案 D --- Cortex Debug (pyOCD)

概述：cortex-debug + pyOCD GDB Server，适配 DAPLink。pyOCD 从 CMSIS Pack 读取芯片信息，无需 YAML 描述文件。

注意 ：实测 noLoad: true 不阻止 pyOCD gdbserver 烧录。F5 时 GDB 会将 ELF 传给 pyOCD，pyOCD 自动完成擦除+编程（见 Debug Console 日志 Erasing... Programming...）。但 noLoad 可能影响 cortex-debug 是否发送 GDB load 命令，不同版本行为可能不同。如需真正跳过烧录（保护 Option Bytes），建议改用方案 A（skip OFS）。

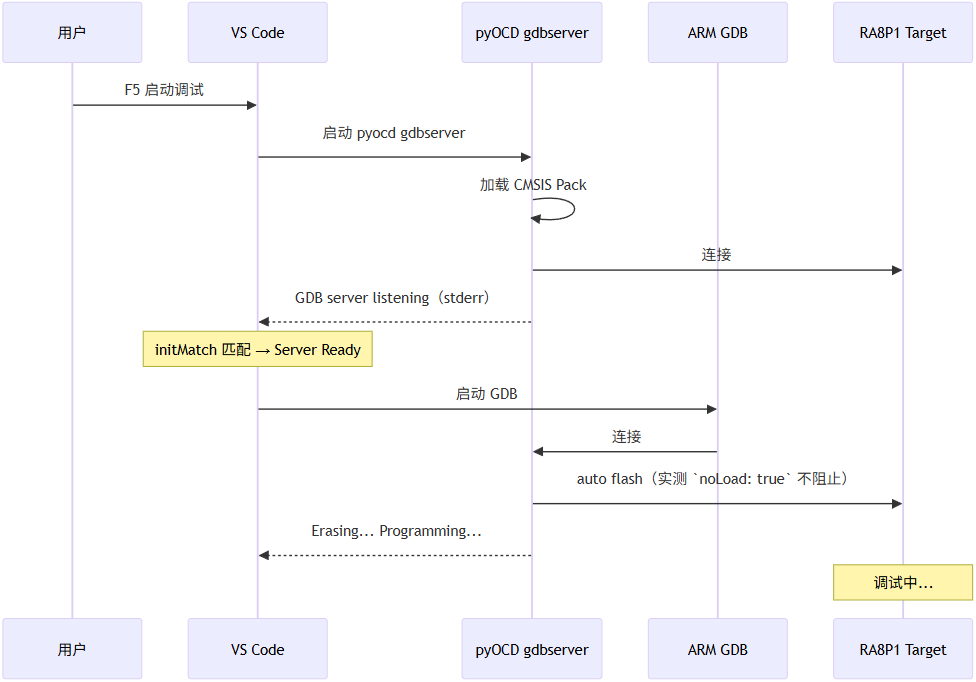

架构流程：

配置关键点：

复制代码
{
    "name": "Cortex Debug (pyOCD)",
    "type": "cortex-debug",
    "servertype": "pyocd",
    "serverpath": "D:\\Program Files\\Python313\\Scripts\\pyocd.exe",
    "device": "R7KA8P1KF",              // 不带 _CPU0
    "targetId": "R7KA8P1KF",            // 传给 --target
    "cmsisPack": "D:\\Program Files\\pyocd\\packs\\Renesas.RA_DFP.6.1.0.pack",
    "noLoad": true                       // 仅调试不烧录（实测无效，pyOCD 仍会烧录）
}

核心要点：

  • device

    / targetId → 用 R7KA8P1KF （不带 _CPU0）

  • cmsisPack

    → 指向本地 .pack，pyOCD 自动转为 --pack <path>

  • pyOCD 无 YAML 检查，会写入 Option Bytes（等价于 probe-rs 方案 B）

  • noLoad: true

    → 实测无法阻止 pyOCD 烧录，若要保护 Option Bytes 请用方案 A

cortex-debug 补丁说明：

cortex-debug 1.12.1 的 PyOCDServerController.initMatch 硬编码为正则 /GDB server started (at|on) port/，但 pyOCD 0.44.1 实际输出 GDB server **listening** on port 50000（输出到 stderr）。已手动补丁：

复制代码
- initMatch(){return/GDB server started (at|on) port/}
+ initMatch(){return/GDB server (started (at|on) port|listening on port)/}

补丁位置：%USERPROFILE%\.vscode\extensions\marus25.cortex-debug-1.12.1\dist\debugadapter.js

该补丁在更新 cortex-debug 扩展后需重新应用。

备用方案（补丁丢失时）：

  • 使用 .vscode\pyocd_server.cmd（批处理包装器，添加 --pack 参数）

七、烧录命令详解(附加)

probe-rs 烧录

方案 A（跳过 Option Bytes，封装在 flash.cmd）：

复制代码
probe-rs download ^
--chip R7KA8P1KF ^
--chip-description-path"D:\Program Files\probe-rs-tools-x86_64-pc-windows-msvc\renesas_ra\RA8P1_Series.yaml"^
--protocol swd --speed1000--allow-erase-all^
--skip-section"__option_setting_ofs0_reg$$"^
--skip-section"__option_setting_ofs2_reg$$"^
--skip-section"__option_setting_ofs1_sec_reg$$"^
--skip-section"__option_setting_ofs1_sel_reg$$"^
--skip-section"__option_setting_ofs3_sec_reg$$"^
--skip-section"__option_setting_ofs3_sel_reg$$"^
  build\Debug\ra8p1_titan_rtt_CM.elf

要点：RA8P1_Series.yaml （只读）+ 6 个 --skip-section

6 个 Option Bytes 段：

段落名称 对应寄存器
__option_setting_ofs0_reg$$ OFS0
__option_setting_ofs2_reg$$ OFS2
__option_setting_ofs1_sec_reg$$ OFS1 Security
__option_setting_ofs1_sel_reg$$ OFS1 Select
__option_setting_ofs3_sec_reg$$ OFS3 Security
__option_setting_ofs3_sel_reg$$ OFS3 Select

方案 B（写入 Option Bytes）：

复制代码
probe-rs download ^
--chip R7KA8P1KF ^
--chip-description-path"D:\Program Files\probe-rs-tools-x86_64-pc-windows-msvc\renesas_ra\RA8P1_Series_writable.yaml"^
--protocol swd --speed1000--allow-erase-all^
  build\Debug\ra8p1_titan_rtt_CM.elf

要点：RA8P1_Series_writable.yaml （可写） + 无 --skip-section（烧录完整 Flash 含 Config）

其他命令：

复制代码
:: 仅擦除
probe-rs erase --chip R7KA8P1KF --chip-description-path RA8P1_Series.yaml --protocol swd --allow-erase-all
:: 列出调试器
probe-rs list

pyOCD 烧录

复制代码
pyocd flash ^
--target R7KA8P1KF ^
--pack"D:\Program Files\pyocd\packs\Renesas.RA_DFP.6.1.0.pack"^
--frequency1000000--erase auto ^
  build\Debug\ra8p1_titan_rtt_CM.elf

注意事项：

  • pyOCD 0.44.1 可能尝试烧录 Option Bytes，Config 区域写保护时失败，可使用 --skip 跳过

  • --pack

    指定本地 Pack，避免从网络下载（国内约 1760 个描述符易超时；launch.json 中 cmsisPack 已等效于 --pack）

复制代码
"C:\Program Files\SEGGER\JLink_V858\JLinkExe.exe" -device R7KA8P1KF -if SWD -speed 1000 -autoconnect 1 -CommanderScript flash.jlink

交互式：

复制代码
"C:\Program Files\SEGGER\JLink_V858\JLinkExe.exe"
  > device R7KA8P1KF
  > if SWD
  > speed 1000
  > loadfile build\Debug\ra8p1_titan_rtt_CM.elf
  > r
  > g
  > exit

烧录方式汇总

烧录方式 命令 跳过 OFS 速度 适用调试方案
probe-rs download (skip) flash.cmd 是 快 方案 A (skip OFS)
probe-rs download (all) 命令行 否 快 方案 B (write OFS)
pyOCD flash (CLI) pyocd flash ... 需 --skip 中 pyOCD 手动烧录
pyOCD debug (F5) cortex-debug + noLoad: true 会烧录 （实测 noLoad 无效） --- pyOCD F5 调试时会自动烧录
JLinkExe JLinkExe ... N/A 快 方案 C (JLink)

八、故障排除

问题 原因 解决
probe-rs timeout 调试器被前一会话占用 断开 USB 重连，重启 VS Code
flash.cmd failed probe-rs 忙或 YAML 路径错误 检查 chipDescriptionPath 和调试器连接
The chip description does not contain "Config" YAML 文件错误 确认使用正确的 YAML（只读 vs 可写）
pyOCD Timeout (no match) initMatch 不匹配 检查补丁，或使用 wrapper
pyOCD FlashAlgoException pyOCD 版本过旧 使用 pip 安装的 0.44.1+
pyOCD pack index download timeout 国内网络慢 使用 cmsisPack 直接指定本地 .pack 文件
JLink Could not connect 驱动未安装或 USB 异常 重新安装 JLink 驱动
JLink Unknown device 名称错误 确认 _CPU0 后缀
断点不触发 调试器未 halt 检查 haltAfterReset 或手动 monitor halt
ELF 文件找不到 未编译 先执行 CMake Build

九、参考资料

工具 / 资料 链接 / 说明
probe-rs https://github.com/probe-rs/probe-rs --- 嵌入式调试工具，内置 GDB server
probe-rs 文档 (Flash) https://probe.rs/docs/tools/flash/
pyOCD https://github.com/pyocd/pyOCD --- CMSIS-DAP 调试器
pyOCD 文档 https://pyocd.io/docs/
cortex-debug https://github.com/Marus/cortex-debug --- VS Code 扩展
JLink (SEGGER) https://www.segger.com/products/debug-probes/j-link/
Renesas RA DFP Pack Renesas.RA_DFP.6.1.0.pack --- 本地路径 D:\Program Files\pyocd\packs\
Arm GNU Toolchain Arm GNU Toolchain 13.3.Rel1
RA8P1 (R7KA8P1KF) 数据手册 Renesas 官网文档
RT-Thread Titan Board GitHub SDK BSP / RT-Thread 主线 BSP --- 本工程使用的 RA8P1 测试开发板

十、总结

优先级 方案 调试器 场景 核心要点
★★★ probe-rs (skip OFS) JLink / DAPLink 日常调试 只读 YAML + flash.cmd + 6 个 --skip-section
★★☆ probe-rs (write OFS) JLink / DAPLink 首次烧录 / 改 OFS 可写 YAML + flashingEnabled: true
★★☆ Cortex JLink JLink 仅 传统调试 device 加 _CPU0
★☆☆ Cortex pyOCD DAPLink 仅 DAPLink 备用 cmsisPack + noLoad（实测无效，仍会烧录）

工具链 ：Arm GNU Toolchain 13.3.Rel1 @ D:\Program Files\GCC\arm-gnu-toolchain-13.3.rel1-mingw-w64-i686-arm-none-eabi\bin（通过 ARM_GCC_TOOLCHAIN_PATH 指定；旧 README 示例的 C:\12_2_mpacbti_rel1\bin 本机未安装）
