晨控CK-FR102ANS-EIP与基恩士KVX520系列PLC配置EtherNet/IP通讯连接手册

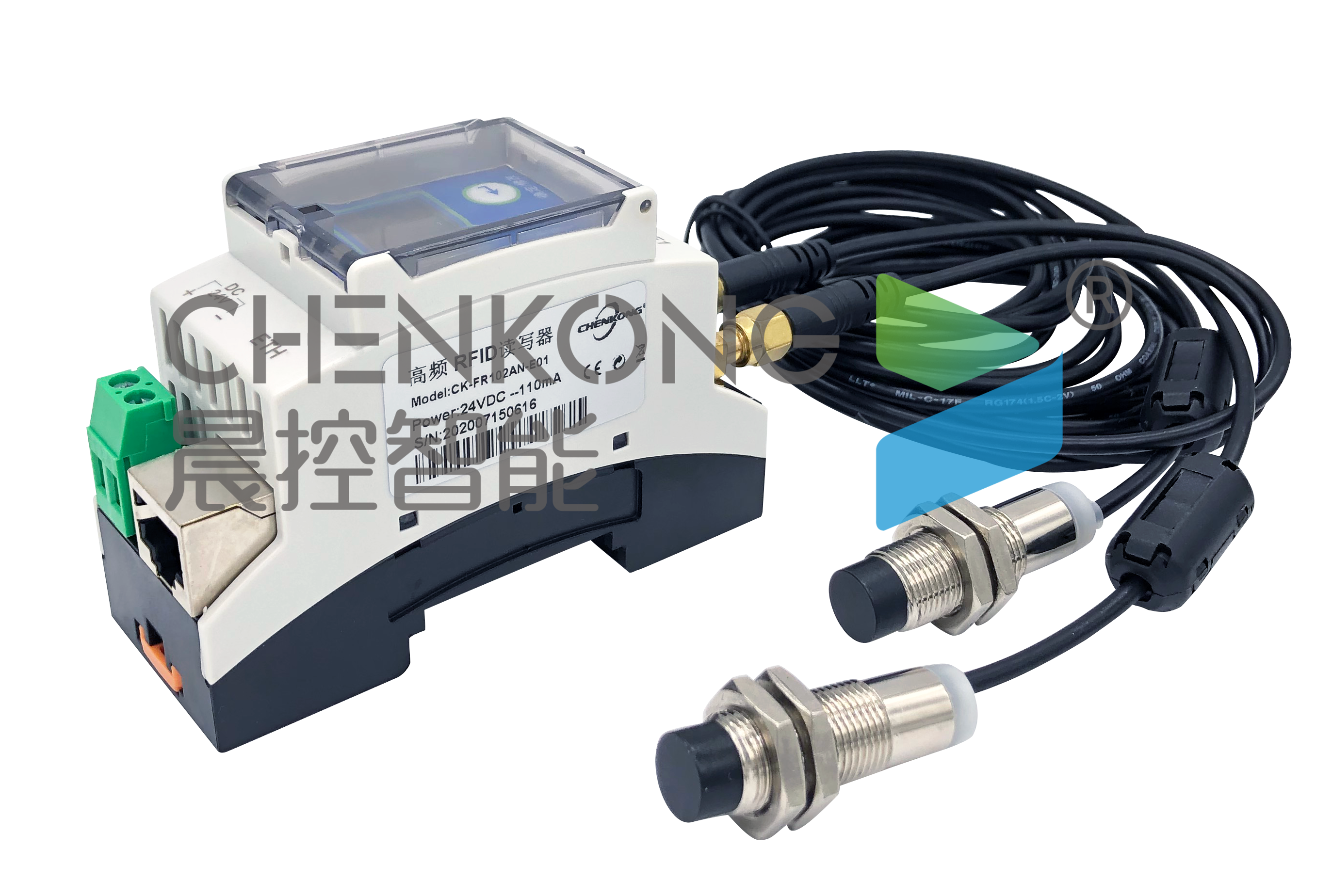

CK-FR102ANS-E01是一款基于射频识别技术的高频双通道读写器，读写器工作频率为13.56MHZ，支持对I-CODE 2、I-CODE SLI等符合ISO15693国际标准协议格式标签的读取。
高频双通道读写器支持标准工业通讯协议EtherNet IP，方便用户通集成到PLC等控制系统中。读写器内部集成了射频部分通信协议，用户只需通过以太网接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
本期围绕着CK-FR102ANS系列EtherNetIP协议与基恩士KV STUDIO软件通讯组态问题：
- 准备阶段
RFID读写器：CK-FR102ANS系列
PLC软件：KV STUDIO
PLC：基恩士KV-X520
交换机：标准交换机
- 修改设备IP地址
打开配置软件搜索设备
点击齿轮修改IP地址，点击确定保存，重新搜索确定
- 进入配置页面
打开PLC软件，在单元配置页面中进入EIP配置
在EDS文件中添加设备文件
如何在EtherNet/IP设备中选择设备添加到配置
- 配置设备
打开设备配置页面，参数设置中设置设备映射内存246
（PRI周期相关通讯速度：越低越快）
设置完成后，应用保存设置
4、下载配置到plc完成连接
