随着城市化进程的加速，轨道交通作为现代城市公共交通的重要组成部分，其照明系统的智能化升级已成为提升运营效率与节能降耗的关键手段。智能照明系统通过引入先进的调光技术，能够根据环境变化和使用需求动态调整照明亮度，从而实现能源的高效利用与照明质量的优化
1、在众多智能调光技术中，PLC（Power Line Communication，电力线通信）、KNX（Konnex Association，总线控制系统）、0-10V（模拟电压控制技术）以及DALI（Digital Addressable Lighting Interface，数字可寻址照明接口）是当前应用较为广泛的四种技术。每种技术均基于不同的通信原理与控制机制，展现出各自独特的技术特点与适用场景。本文旨在通过对这四种智能调光技术的对比分析，探讨其在城市快速路与高速隧道等轨道交通场景中的适用性，为智能照明系统的设计与实施提供理论依据与实践指导
2. 智能调光技术原理与特点
2.1 PLC技术
2.1.1 原理
PLC（Power Line Communication）技术是一种利用现有电力线进行数据传输的通信技术，其核心在于通过信号调制与解调实现数据的可靠传输。在智能照明系统中，PLC技术将控制信号加载到电力线上，利用高频载波对信号进行调制，使其能够在电力线网络中传播。接收端通过解调器将高频信号还原为原始的控制指令，从而实现对灯具的调光控制。具体而言，PLC技术通常采用正交频分复用（OFDM）调制方式，以增强信号的抗干扰能力和传输效率。此外，PLC技术还支持双向通信，使得系统能够实时监测灯具状态并反馈给控制器，从而提升系统的智能化水平。
2.1.2 特点
PLC技术的主要优点在于其无需额外布线，可直接利用现有的电力线网络进行数据传输，这显著降低了系统安装成本与复杂性。同时，PLC技术具有较高的可靠性与稳定性，特别适用于大规模照明系统的集中控制。然而，该技术也存在一定的局限性。例如，由于电力线环境中存在电磁干扰、噪声等问题，PLC信号的传输质量可能受到影响，导致数据传输距离受限。此外，PLC技术的调光精度相对较低，难以满足对亮度调节要求极高的场景。因此，在实际应用中需综合考虑其优缺点，选择适合的场景进行部署。
2.2 KNX技术
2.2.1 原理
KNX技术是一种基于总线系统的开放式通信协议，其核心在于通过标准化的通信协议与数据传输机制实现设备间的互联互通。KNX系统采用分层架构，包括物理层、数据链路层、网络层和应用层，支持多种通信介质如双绞线、射频和电力线等。在智能照明系统中，KNX技术通过总线布局将控制器、传感器和执行器连接为一个整体，利用令牌环协议实现数据的可靠传输。此外，KNX技术支持双向通信和多播功能，能够灵活应对复杂的控制需求，为系统提供高度的智能化与可扩展性。
2.2.2 特点
KNX技术以其开放性、兼容性强以及可扩展性好而著称，广泛应用于智能建筑和楼宇自动化领域。该技术支持多种设备类型的无缝集成，能够适应不同场景的需求。同时，KNX系统具有高度的灵活性，可通过软件配置实现复杂的控制逻辑，无需硬件改造。然而，KNX技术的成本较高，尤其是在系统初期建设阶段，其设备价格与实施费用较为昂贵。此外，由于系统架构复杂，调试与维护需要专业技术支持，这在一定程度上限制了其推广应用。
2.3 0 - 10V技术
2.3.1 原理
0 - 10V技术是一种基于模拟电压信号的调光控制技术，其工作原理是通过改变输出电压信号的幅值来控制灯具的亮度。具体而言，控制器输出0V至10V之间的直流电压信号，灯具内部的调光驱动器根据接收到的电压信号调整输出电流，从而改变灯具的亮度。通常情况下，0V对应最小亮度（关闭状态），10V对应最大亮度，中间电压值则线性对应不同的亮度等级。这种调光方式简单直观，易于实现，因此在传统照明系统中得到了广泛应用。
2.3.2 特点
0 - 10V技术的主要优点在于其简单可靠、成本低廉，特别适用于对调光精度要求不高的场景。该技术支持多种灯具类型，包括白炽灯、卤素灯和部分LED灯，具有良好的兼容性。然而，0 - 10V技术也存在一定的局限性。例如，由于其采用模拟信号传输，抗干扰能力较弱，容易受到外界电磁噪声的影响。此外，该技术只能实现线性调光，无法支持复杂的场景模式切换或单独寻址功能，因此在智能化程度较高的应用场景中表现有限。
2.4 DALI技术
2.4.1 原理
DALI（Digital Addressable Lighting Interface）技术是一种数字可寻址调光接口标准，其核心在于通过双向通信机制实现灯具的精确控制。DALI系统由主控器、电源单元和灯具单元组成，其中主控器负责发送控制指令，电源单元提供电力支持，灯具单元则根据指令调整亮度。与传统的模拟调光技术不同，DALI技术采用数字信号传输，每个灯具均可分配唯一的地址，从而实现单独控制或分组控制。此外，DALI技术支持双向通信，灯具可以向主控器反馈状态信息，如亮度值、故障代码等，从而提升系统的智能化水平。
2.4.2 特点
DALI技术以其调光精度高、可单独寻址、系统灵活等优点而备受关注，广泛应用于智能照明领域。该技术支持16位分辨率的调光控制，能够实现极其细腻的亮度调节，满足对光环境质量要求较高的场景需求。此外，DALI系统的灵活性较高，可通过软件配置实现多种场景模式切换，无需硬件改造。然而，DALI技术的成本相对较高，尤其是在大规模应用中，其设备价格与实施费用可能成为制约因素。同时，由于系统调试过程较为复杂，需要专业技术人员支持，这在一定程度上增加了维护难度。
3. 系统拓扑图解说

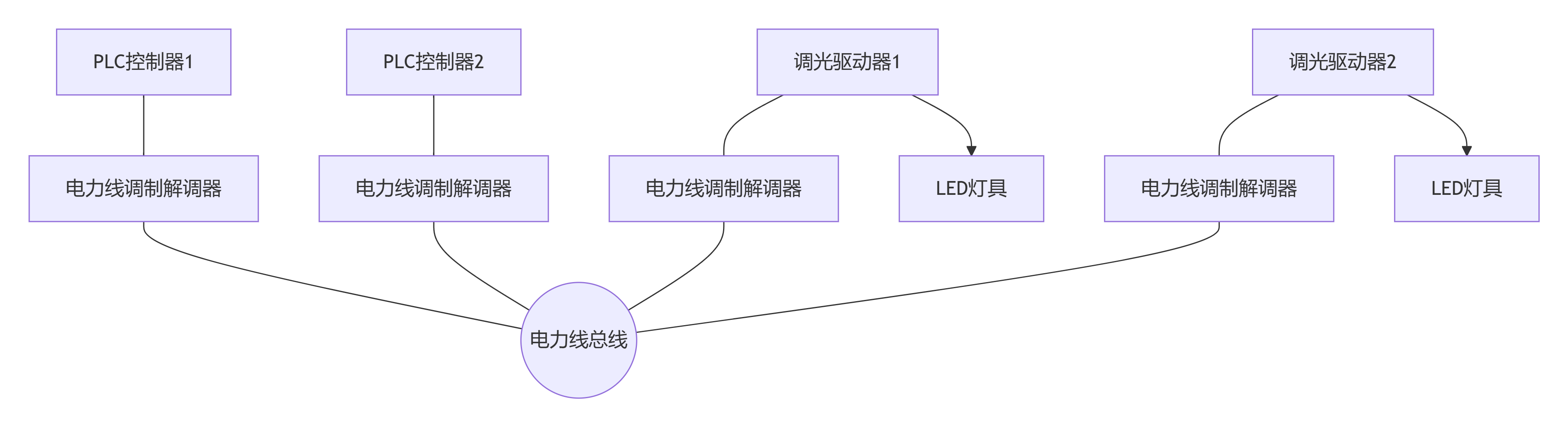

3.1 PLC系统拓扑图
PLC（Power Line Communication）系统的拓扑结构以电力线为核心数据传输媒介，其设计充分利用了现有电力基础设施，避免了额外的布线需求。在典型的PLC系统拓扑中，主要包括PLC控制器、电力线调制解调器、调光驱动器和照明灯具等组成部分。PLC控制器负责信号的生成与处理，通过电力线调制解调器将数字信号调制到高频载波上，并利用电力线进行传输。调光驱动器接收并解调信号，将其转换为对应的调光指令以控制照明灯具的亮度。这种拓扑结构的优势在于其安装便捷性和经济性，特别适用于大规模照明系统的快速部署。然而，由于信号传输依赖于电力线，其性能可能受到电磁干扰和线路噪声的影响，因此在复杂环境中需采取屏蔽和滤波措施以提高系统的可靠性。从数据传输路径来看，PLC系统采用半双工或全双工通信模式，支持多点对多点的数据传输。例如，在轨道交通隧道照明中，多个PLC控制器可以通过电力线网络协同工作，实现对不同区域照明的独立或集中控制。此外，PLC系统还支持与其他智能控制系统的集成，如通过与传感器网络结合，实现基于环境参数和交通流量的动态调光策略。这种灵活的控制方式为轨道交通智能照明提供了高效的解决方案。

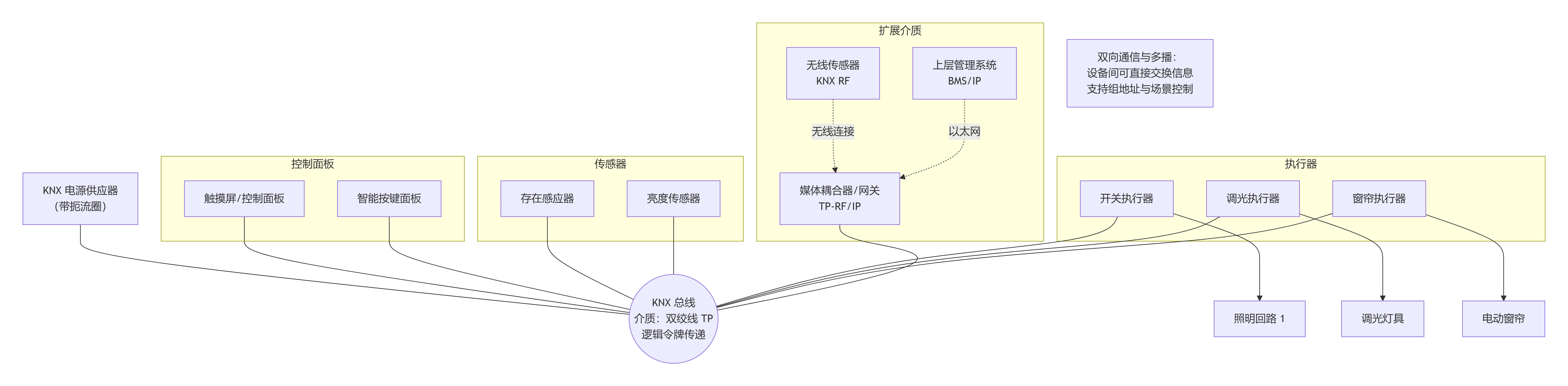

3.2 KNX系统拓扑图
KNX（Konnex）系统的拓扑结构基于总线通信技术，其设计理念强调开放性、兼容性和可扩展性。在KNX系统拓扑中，核心组件包括总线耦合器、智能控制设备（如开关模块、调光模块）以及各类传感器和执行器。这些设备通过总线电缆连接成星型、树型或混合型网络，形成一个分布式的智能控制系统。总线耦合器用于实现不同总线段之间的数据交换，确保整个系统的通信畅通无阻。KNX系统的通信协议采用分层架构，支持多种数据传输速率和通信介质，从而满足不同应用场景的需求。在轨道交通智能照明中，KNX系统的总线布局通常根据照明区域的功能划分进行设计。例如，在车站大厅和站台区域，可以采用树型拓扑结构，将多个照明回路连接至同一总线段；而在隧道内部，则可采用线性拓扑结构，以减少电缆敷设长度和成本。此外，KNX系统支持多种控制模式，包括本地控制、远程控制和自动化控制，可通过编程实现复杂的逻辑功能和场景切换。例如，结合光照传感器和人员流动传感器，系统能够根据环境光线和人员活动情况自动调整照明亮度，从而实现节能与舒适性的平衡。

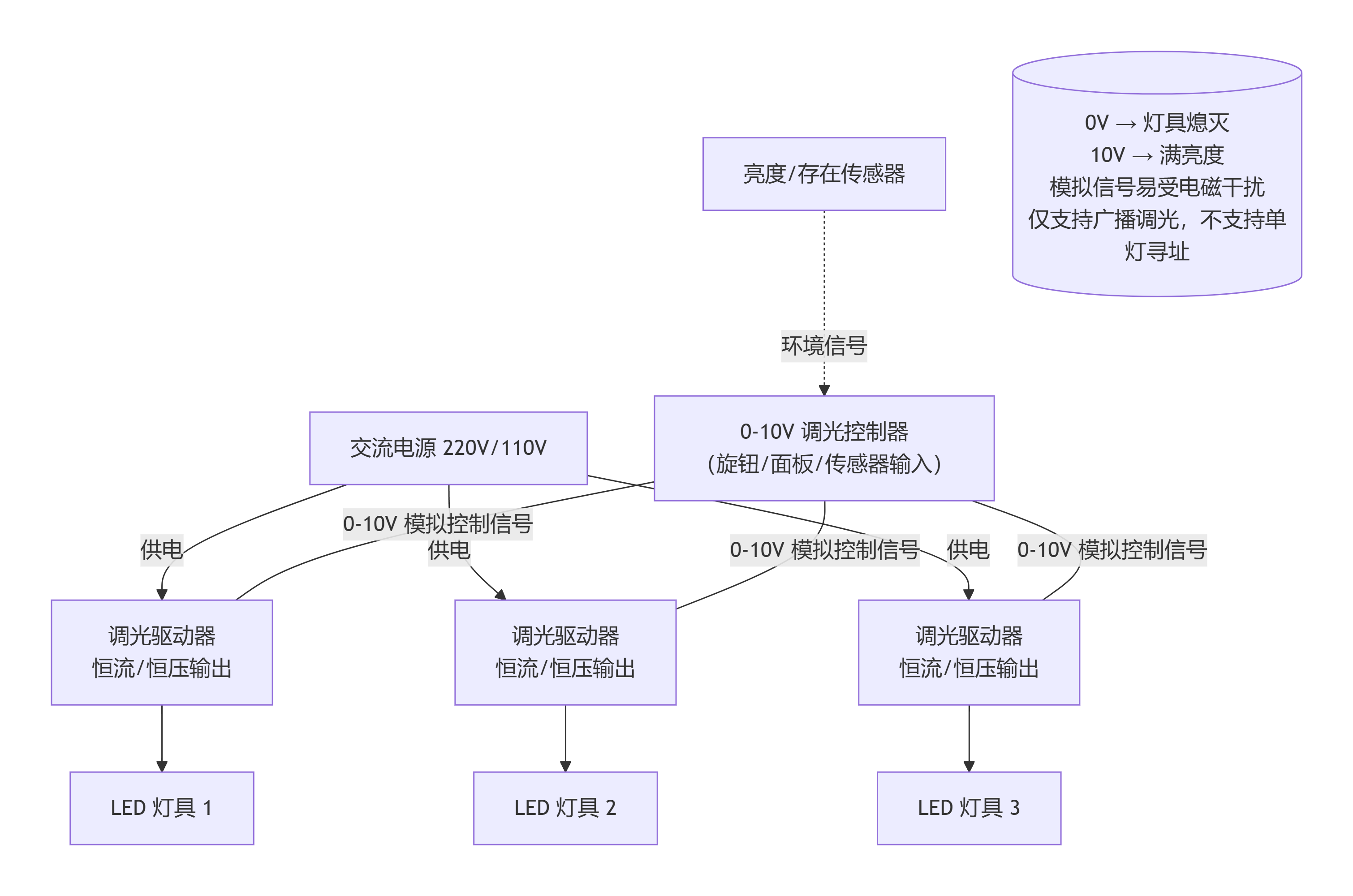

3.3 0 - 10V系统拓扑图
0 - 10V系统的拓扑结构以模拟电压信号为核心控制手段，其设计简洁且易于实现，广泛应用于中小型智能照明系统中。在该系统拓扑中，主要组件包括控制器、调光驱动器和照明灯具。控制器通过输出0 - 10V的模拟电压信号，直接控制调光驱动器的输出电流或电压，从而调节照明灯具的亮度。通常情况下，控制器与调光驱动器之间采用点对点的连接方式，而调光驱动器则通过恒流或恒压输出驱动照明灯具工作。这种拓扑结构的优点在于其技术成熟、成本低廉，且无需复杂的配置和调试过程。从信号传输与控制过程来看，0 - 10V系统的工作原理较为直观。例如，当控制器输出0V信号时，调光驱动器完全关闭输出，灯具处于熄灭状态；而当控制器输出10V信号时，调光驱动器则以最大输出功率驱动灯具，实现满亮度照明。然而，由于该系统采用模拟信号传输，其抗干扰能力相对较弱，容易受到电磁噪声和线路损耗的影响。此外，0 - 10V系统仅支持线性调光，无法实现单灯寻址或分组控制等高级功能，这在一定程度上限制了其在大规模智能照明系统中的应用。
3.4 DALI系统拓扑图
DALI（Digital Addressable Lighting Interface）系统的拓扑结构以数字通信技术为基础，其设计目标是实现高精度的调光控制和灵活的照明管理。在DALI系统拓扑中，主要组件包括主控器、电源单元、调光驱动器和照明灯具。主控器负责生成和发送数字控制指令，通过DALI总线传输至各个调光驱动器。每个调光驱动器均具有唯一的地址编码，可实现单灯寻址或分组控制，从而满足复杂场景下的个性化照明需求。此外，DALI系统还支持双向通信机制，允许调光驱动器向主控器反馈状态信息，如灯具故障报警或亮度调节确认等。从通信与控制的实现方式来看，DALI系统采用了主从架构和广播机制相结合的设计。例如，在轨道交通隧道照明中，主控器可以根据预设的时间表或外部触发条件（如车辆通行信号），向特定区域或所有灯具发送调光指令。同时，DALI系统支持多种控制模式，包括绝对调光、相对调光和场景调用等，可通过软件编程实现复杂的逻辑功能。例如，结合环境光线传感器和车速检测装置，系统能够根据隧道内外的亮度差异和车辆行驶速度，动态调整照明亮度，从而提升行车安全性和节能效果。尽管DALI系统的初始投资成本较高，但其卓越的性能和灵活性使其成为高端智能照明系统的理想选择。
4. 不同场景下智能调光技术应用分析
4.1 城市快速路
4.1.1 场景特点
城市快速路作为现代交通网络的重要组成部分，其照明系统需满足高亮度、均匀度及可靠性的要求，以确保行车安全与视觉舒适性。首先，在亮度方面，城市快速路的车流量较大且车速较高，因此需要提供足够的照明强度以减少驾驶人员的视觉疲劳，并提升道路辨识度。其次，均匀度是衡量照明质量的关键指标之一，不均匀的照明可能导致眩光或暗区，从而对驾驶员的视觉体验产生干扰，甚至引发安全隐患。此外，照明系统的可靠性同样至关重要，尤其是在恶劣天气条件下，如暴雨、浓雾等情况下，稳定的照明性能能够有效降低交通事故的发生率。与此同时，城市快速路的照明需求还受到多种动态因素的影响。车流量的变化是其中一个主要因素，高峰时段与非高峰时段的车流量差异显著，这对照明系统的灵活调节能力提出了更高要求。例如，在车流量较低的夜间，适当降低照明亮度可以节约能源，但同时需保证基本的安全需求。此外，环境因素如温度、湿度以及空气污染程度也会对照明设备的性能产生影响，特别是在极端气候条件下，照明系统需要具备较强的环境适应性以维持稳定运行。
4.1.2 技术选择
基于城市快速路的场景特点，0-10V技术因其简单可靠、成本较低的优势，成为一种较为合适的智能调光方案。该技术通过模拟电压信号控制灯具亮度，其原理清晰且易于实现，无需复杂的通信协议或额外的硬件支持，从而大幅降低了系统部署的难度与成本。对于城市快速路而言，这种简单而高效的控制方式能够满足对照明亮度调节的基本需求，同时保持良好的稳定性与可靠性。此外，0-10V技术的成本优势使其在大规模应用中更具竞争力。城市快速路的照明系统通常覆盖范围较广，涉及大量的灯具设备，因此采用经济高效的调光技术显得尤为重要。与此同时，该技术的抗干扰能力虽然相对较弱，但在城市快速路的环境中，由于其布线结构相对简单且外界电磁干扰较少，这一问题的影响可忽略不计。因此，综合来看，0-10V技术能够较好地满足城市快速路对照明系统的需求，既实现了亮度调节的功能，又兼顾了经济性与实用性。
4.2 高速隧道
4.2.1 场景特点
高速隧道作为交通基础设施中的特殊场景，其照明系统面临着更为复杂的要求与挑战。首先，高速隧道对照明亮度调节范围的要求较高，这是因为隧道内外的亮度差异较大，驾驶人员进入隧道时需要经历一个视觉适应的过程。因此，隧道照明系统需能够在入口段、过渡段、基本段以及出口段分别提供不同亮度的照明，以缓解驾驶员的视觉压力并提升行车安全性。其次，调光精度也是高速隧道照明的重要指标之一，高精度的调光控制不仅可以优化照明效果，还能有效减少能源浪费，从而实现节能减排的目标。此外，高速隧道对照明系统的智能控制能力提出了更高的要求。由于隧道内环境复杂，包括车辆尾气排放、湿度变化以及突发状况等因素，均可能对照明系统的运行产生影响。因此，智能控制系统需具备实时监测与动态调节的能力，以应对各种不确定因素。例如，在车流量较低的情况下，可通过调光降低照明亮度以节约能源；而在发生交通事故或其他紧急情况时，则需迅速提升亮度以保障救援工作的顺利进行。这些复杂的场景需求使得高速隧道的照明系统设计必须具备高度的灵活性与智能化水平。
4.2.2 技术选择
针对高速隧道的特殊场景需求，PLC技术与DALI技术均展现出良好的适用性，各自具备独特的优势。PLC技术利用电力线进行数据传输，无需额外布线，这一特性使其在隧道环境中尤为适用。由于隧道内空间有限且布线条件复杂，采用PLC技术可以显著简化安装流程并降低施工成本。此外，PLC技术具有较强的抗干扰能力，能够在隧道内复杂的电磁环境中保持稳定的通信性能，从而确保照明系统的高效运行。另一方面，DALI技术以其高调光精度与灵活的寻址能力，为高速隧道照明提供了更为精细化的控制方案。DALI技术支持双向通信机制，不仅可以实现灯具的单独寻址与控制，还能够实时反馈灯具的状态信息，从而为系统的智能化管理提供了有力支持。在高速隧道中，这种高精度调光能力可以满足不同区段对照明亮度的差异化需求，同时通过灵活的组网方式实现多区域协同控制。因此，综合来看，PLC技术与DALI技术分别从安装便捷性与调光精度的角度出发，为高速隧道照明系统的设计与实施提供了可靠的技术保障。
5. 总结建议
智能调光技术在轨道交通智能照明系统中扮演着至关重要的角色，不同技术的特点与适用场景对系统设计与实施具有显著影响。PLC技术利用电力线进行数据传输，无需额外布线且安装方便，但信号易受干扰、传输距离受限。KNX技术基于总线系统，具备开放性、兼容性强以及可扩展性好的优点，然而其成本较高、系统复杂。0-10V技术通过模拟电压信号控制调光，简单可靠、成本低，但只能实现线性调光且抗干扰能力弱。DALI技术采用数字可寻址调光接口，调光精度高、可单独寻址、系统灵活，但成本相对较高且调试复杂。在城市快速路场景中，由于对照明系统的亮度、均匀度和可靠性要求较高，同时需要考虑车流量变化和环境因素的影响，0-10V技术因其简单可靠、成本低的特点可能更为合适。该技术能够满足城市快速路对照明的基本要求，并提供稳定的性能表现。相比之下，高速隧道场景对照明亮度调节范围、调光精度和智能控制能力提出了更高要求，同时隧道内环境复杂性也增加了技术选择的难度。PLC技术利用电力线传输数据，无需额外布线，适用于隧道内复杂的布线环境；而DALI技术凭借其高调光精度和灵活的控制方式，能够更好地满足隧道内对照明质量的高要求。因此，在高速隧道中，PLC和DALI技术均具有较高的适用性。综上所述，针对轨道交通智能照明系统的设计与实施，应根据具体场景需求合理选择智能调光技术。在城市快速路中，优先考虑0-10V技术以平衡成本与性能；而在高速隧道中，则需根据环境特点与控制需求综合评估PLC和DALI技术的应用潜力。通过科学合理的技术选型与系统优化，可以为轨道交通智能照明系统的建设与运行提供可靠保障。
