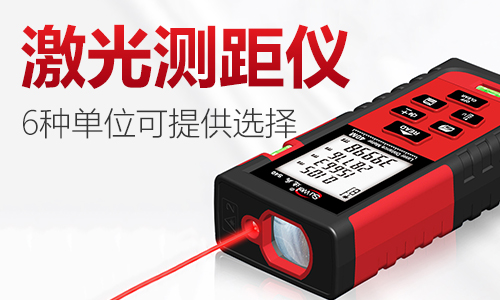

激光测距仪凭借高精度、非接触、快速测量的优势，广泛应用于建筑施工、家装测绘、工业检测、户外勘探等领域。PCBA作为测距仪的核心控制与信号处理载体，其电路架构、PCB布局、信号抗干扰设计直接决定设备的测量精度、稳定性与便携性。
一、技术规格
1.激光等级：ClassⅡ
2.激光波长：635nm/650nm
3.激光功率：<1mW
4.电源：2节7号电池
5.工作温度：0~40度
6.量程：0.05~40/60/80/100m
7.精度：±(2mm+5x10-5Dmm)
8.电量显示：有
9.功耗：≤10uA
10.工作温度：0~40℃
二、功能描述
1.测量单位：m/in/ft/ft-in
2.单次测量：√
3.连续测量：√
4.角度测量：√
5.面积测量：√
6.体积测量：√
7.勾股测量：√
8.自动关机：3分钟无操作自动关机
9.屏幕类型：LCD
三、整体硬件架构设计
本方案采用模块化集成硬件设计，整体架构分为主控核心模块、激光收发模块、信号处理模块、电源供电模块、功能交互模块五大单元，架构清晰、故障率低，便于量产调试与维修。主控单元沿用高性价比国产单片机，运算速度快、外设资源丰富，可高效支撑多算法运算与多功能切换控制，支持程序迭代升级与功能拓展。
激光收发模块匹配635nm/650nm标准激光模组，搭配高灵敏度光电接收芯片，通过高频脉冲驱动电路精准控制激光发射时序，配合高精度信号采集电路，保障近距离高精度测量与远距离稳定测距。
四、PCB布局与工艺设计
LCD屏幕、按键、激光模组、电池接口等外设接口集中布局，贴合整机结构设计，便于装配焊接。板体预留充足散热空间与调试点位，支持量产批量校准、故障检测，有效提升生产效率。整体PCB尺寸适配常规手持测距仪机身，结构紧凑。
五、软件算法与逻辑设计
软件层面搭载高精度飞行时间测距算法，配合均值滤波、数据校准程序，有效修正环境温度、光线、电压波动带来的测量误差，精准落地±(2mm+5×10-5Dmm)精度标准。针对连续测量、勾股测量、面积体积测算等多功能场景，优化数据运算逻辑，提升运算速度与数据准确率。
搭载智能功耗管理程序，设备待机时进入超低功耗模式，保障整机待机功耗≤10uA，同时实现3分钟无操作自动休眠关机，全方位优化续航表现。内置单位切换程序、角度校准程序，支持用户自定义参数设置，适配不同使用习惯。
六、可靠性与量产适配设计
激光测距仪PCBA开发方案参数标准、功能完善、性能稳定，匹配手持测距仪的开发与量产需求，在精度、功耗、功能性、实用性之间实现最优平衡，可广泛应用于家装测绘、建筑施工、工业检测等多个领域。
