CH398 VLAN 功能验证与应用

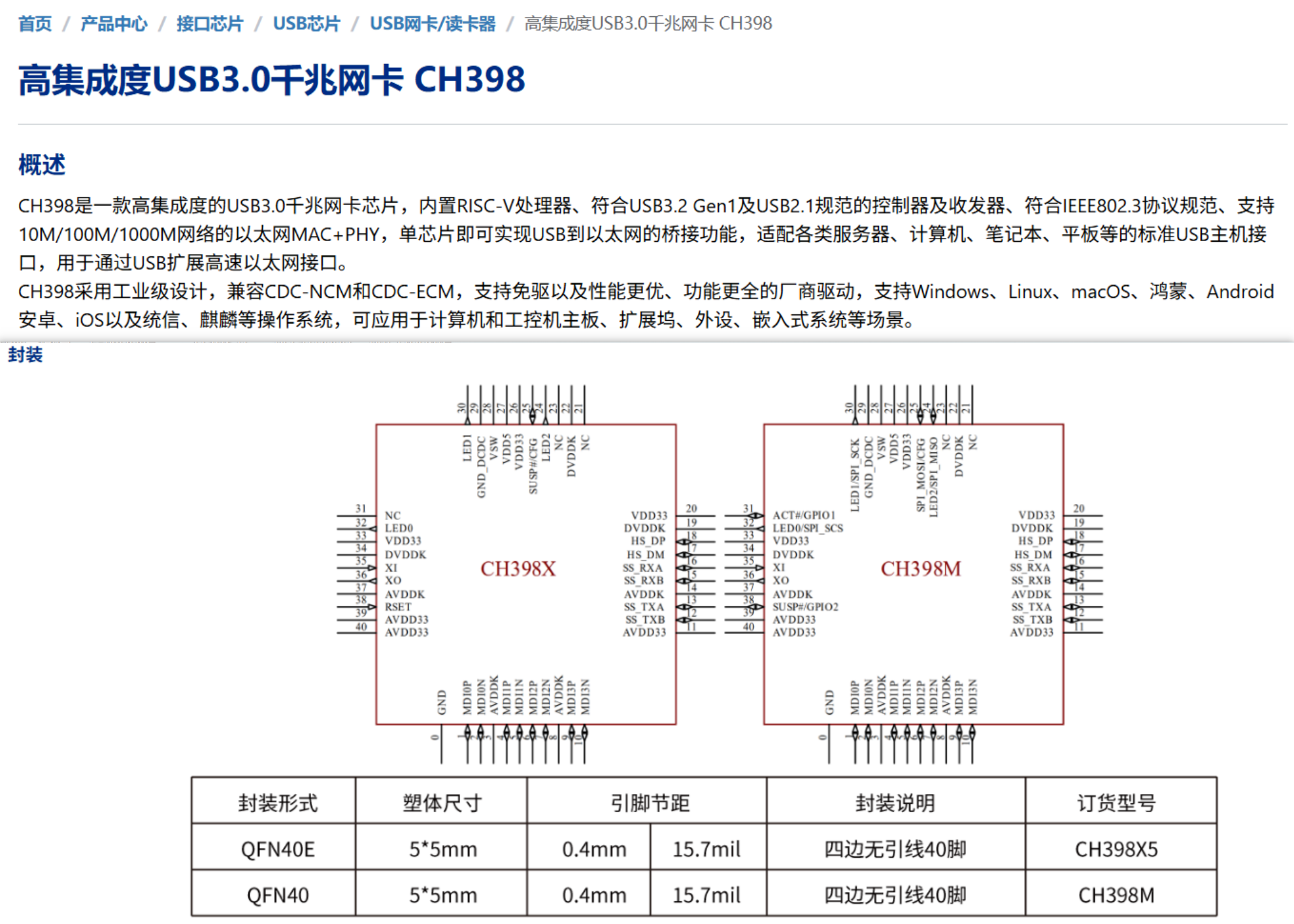

CH398 是沁恒微电子推出的 USB 3.0 转千兆以太网控制器，内置自研 RISC-V 处理器，集成 USB3.2 Gen1 及 10/100/1000M 自适应以太网 PHY，面向工控、嵌入式、扩展坞等需要稳定高速网络接入的场景。本文验证 CH398 的硬件 VLAN 功能------芯片在硅片层完成 802.1Q 标签的插入与剥离，一条物理链路实现多网络逻辑隔离。
1. 技术原理与定位
1.1 解决什么问题
工控机经常需要一根网线上同时跑业务流量和管理流量。传统方案要么挂支持 VLAN 的交换机，要么插两张网卡------前者多一件硬件，后者占宝贵的 USB 口或 PCIe 槽。
CH398 的 VLAN 功能把 802.1Q 标签的插入和剥离做到芯片硬件层。一根线、一张卡，逻辑隔离出多个独立网络。CPU 不参与标签操作。
1.2 VLAN 是什么
在以太网帧中插入 4 字节 802.1Q 标签，内含 12 位 VLAN ID（1--4094）。同 ID 的帧互通，不同 ID 之间默认不通。
1.3 硬件 VLAN 与软件 VLAN
软件 VLAN（内核 8021q 模块）：CPU 逐包插入/剥离 4 字节标签并重算 CRC。千兆满载时 1500 字节帧约 81K pps，小包可达 1.49M pps------每包一次内存移位+校验重算。
Linux 侧用标准 ip link add ... type vlan 创建子接口：内核 8021q 管管理面（建/删接口、统计），CH398 硬件管数据面（插/剥标签）。Windows 侧 VLAN ID 作为驱动属性直接在设备管理器配置。
⚠️ VLAN 等高级功能需要厂商驱动（ch397.ko / WCHUSBNIC.EXE）。在内核CDC-NCM、RNDIS模式下虽然免驱但是只提供基础连通性，不含硬件 offload等高级属性设置。
2. 实测验证
测试拓扑：Ubuntu 22.04 + CH398（eth1）← 直连 → Windows 11（ Realtek 2.5G，VLAN ID=10）。

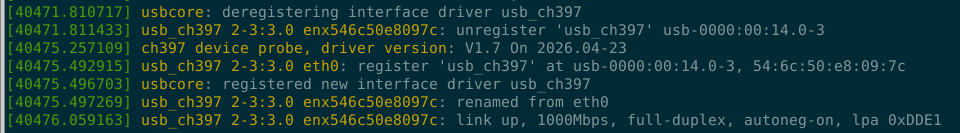

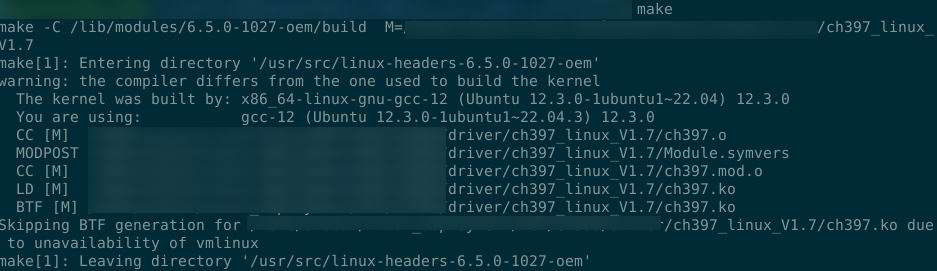

2.1 驱动加载
cd ch397_driver && make
sudo insmod ch397.ko

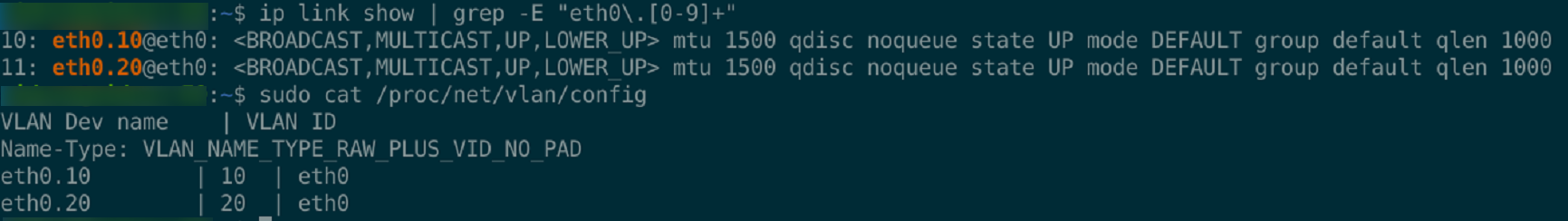

2.2 创建 VLAN 子接口
sudo modprobe 8021q
sudo ip link add link eth1 name eth1.10 type vlan id 10
sudo ip link set eth1.10 up
sudo ip addr add 192.168.190.2/24 dev eth1.10

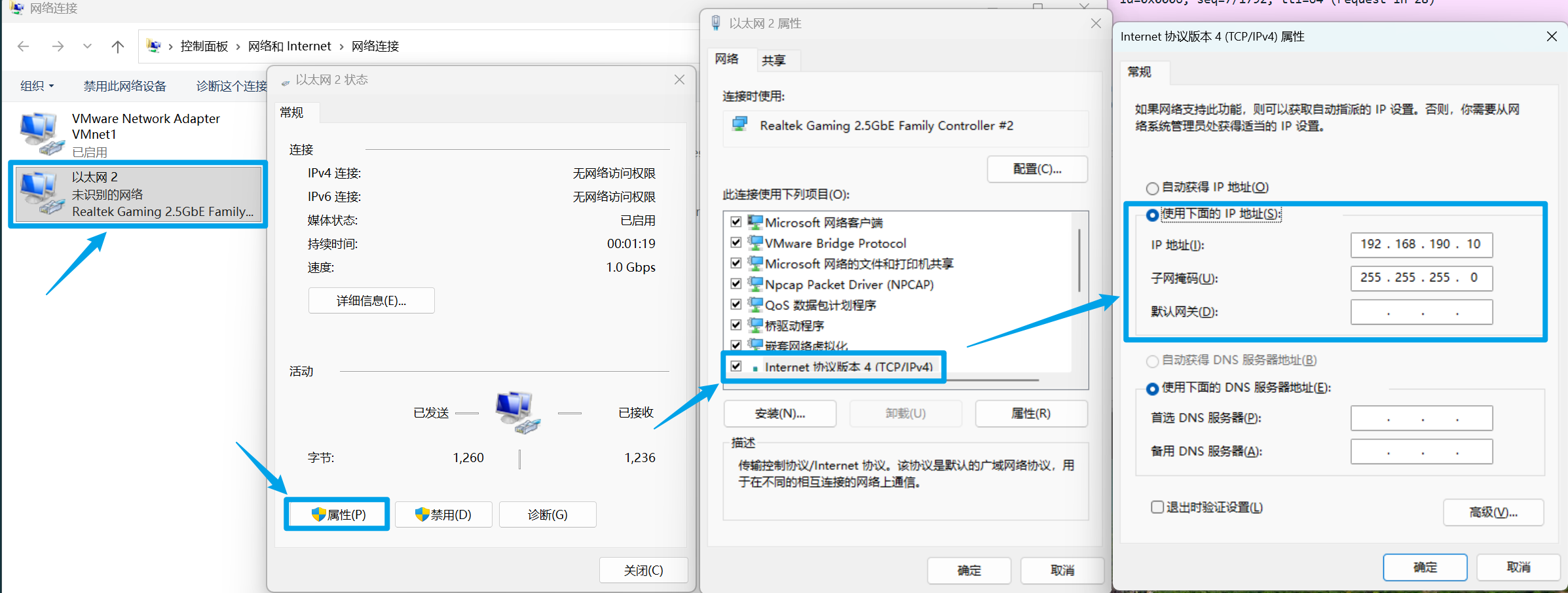

2.3 对端配置

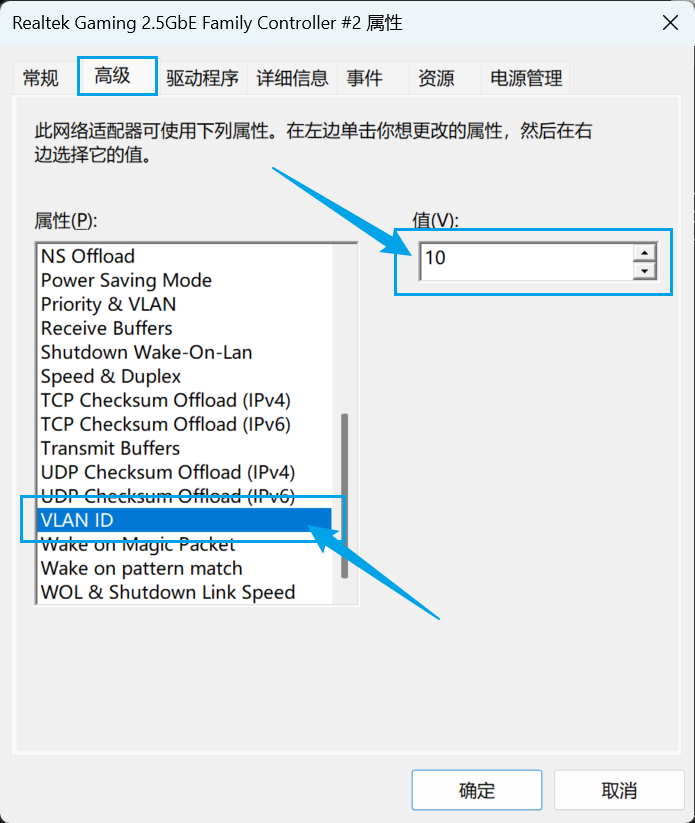

Windows Realtek 2.5G 网卡，设备管理器设 VLAN ID=10，IP=192.168.190.10：

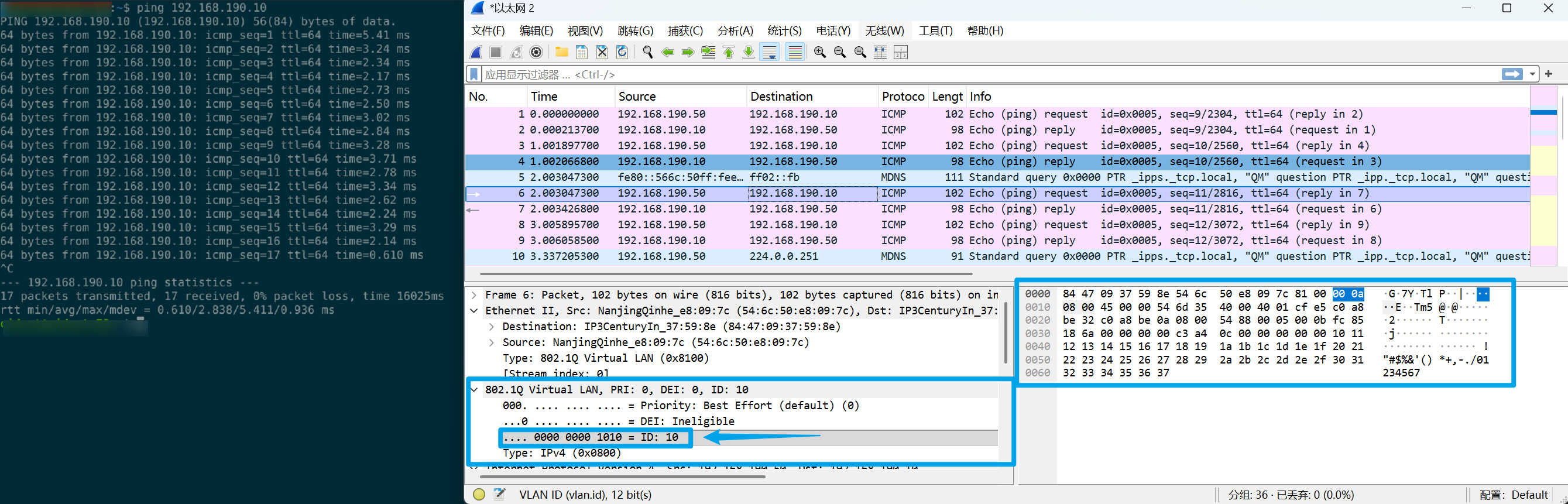

2.4 抓包验证
Wireshark 抓 eth1 物理口，过滤 vlan，发出帧携带 VLAN ID: 10------确认标签由 CH398 硬件插入。
2.5 吞吐量与 CPU
iperf3 跑满千兆，同步监控 CPU：
| 测试项 | 结果 |
|---|---|
| ping RTT (100次) | min 1.22 / avg 2.87 / max 3.95 ms，0% 丢包 |
| iperf3 TCP 上传 | 946 Mbps，0 重传 |
| iperf3 TCP 下载 | 946 Mbps，0 重传 |
| CPU 使用率 | 10.8%（与无VLAN物理口一致） |
| VLAN 标签操作开销 | 0%（硬件 offload） |
2.6 跨 VLAN 隔离
建 VLAN 20 子接口，验证隔离性：
| 测试路径 | 预期 | 实测 |
|---|---|---|
| eth1.10 (VLAN10) → 192.168.190.10 | 通 | ✅ 0% 丢包 |
| eth1.20 (VLAN20) → 192.168.190.10 | 不通 | ✅ 100% 丢包 |
硬件层隔离生效，不同 VLAN 之间完全阻断。
3. 应用场景
- 工控机双网隔离：一张CH398出两个 VLAN 子接口，业务网和调试网逻辑分离，替代物理切换或外加交换机
- 嵌入式网关：上行接入多业务 VLAN，单芯片跑多个子接口，减少外置交换机依赖
- 商用显示 / 酒店终端：客用网和管理网共用一根线，逻辑隔离
4. 小结
CH398 的 VLAN 不是内核 8021q 的软件模拟，而是芯片硬件原生功能。对于 CPU 资源敏感的嵌入式、工控场景，硬件 VLAN 比软件 VLAN 省下的就是业务逻辑的可用算力。
