MSRM3 区域层级嵌套功能深度解析与实操教程

MSRM3 在近期的版本更新中，对拓扑模块进行了重大升级，核心新增了**区域层级嵌套（Region Nesting）**功能。这一功能允许用户在区域内部继续嵌套子区域，形成"父-子"层级结构，从而更精准地还原真实企业网络中"园区 → 楼宇 → 楼层 → 机房/房间"的物理拓扑关系。

本文将结合实际案例，完整演示该功能的操作逻辑、配置方法、设备整理技巧以及高效运维实践，帮助你快速上手这一新特性。

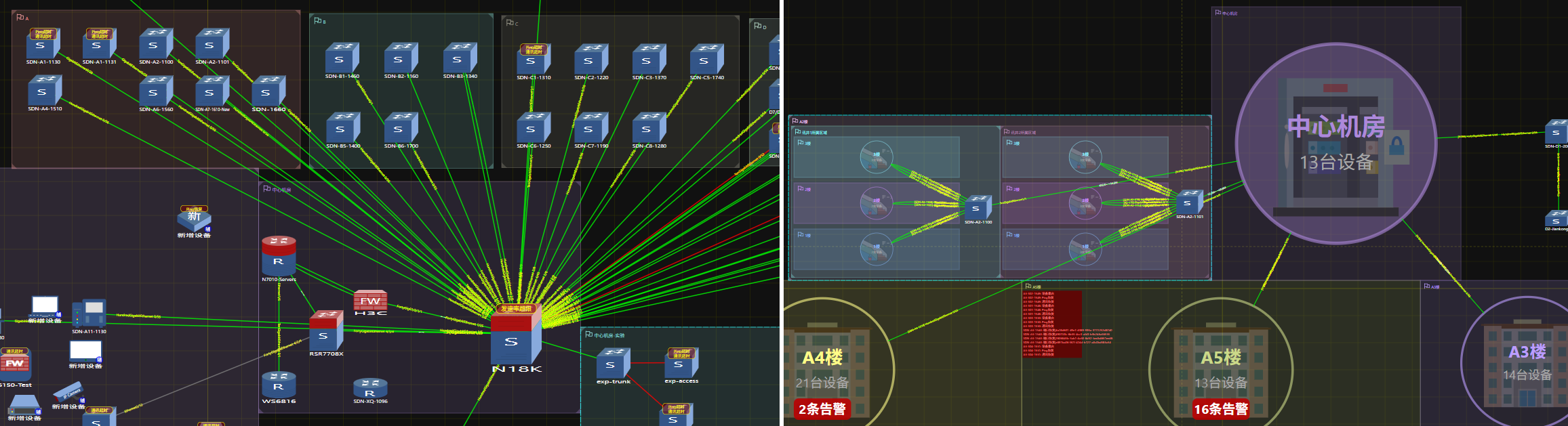

传统拓扑图中，区域（Region）通常只是一个扁平的矩形框，用于圈定一组设备。而在 MSRM3 的新版本中，区域具备了以下核心能力：

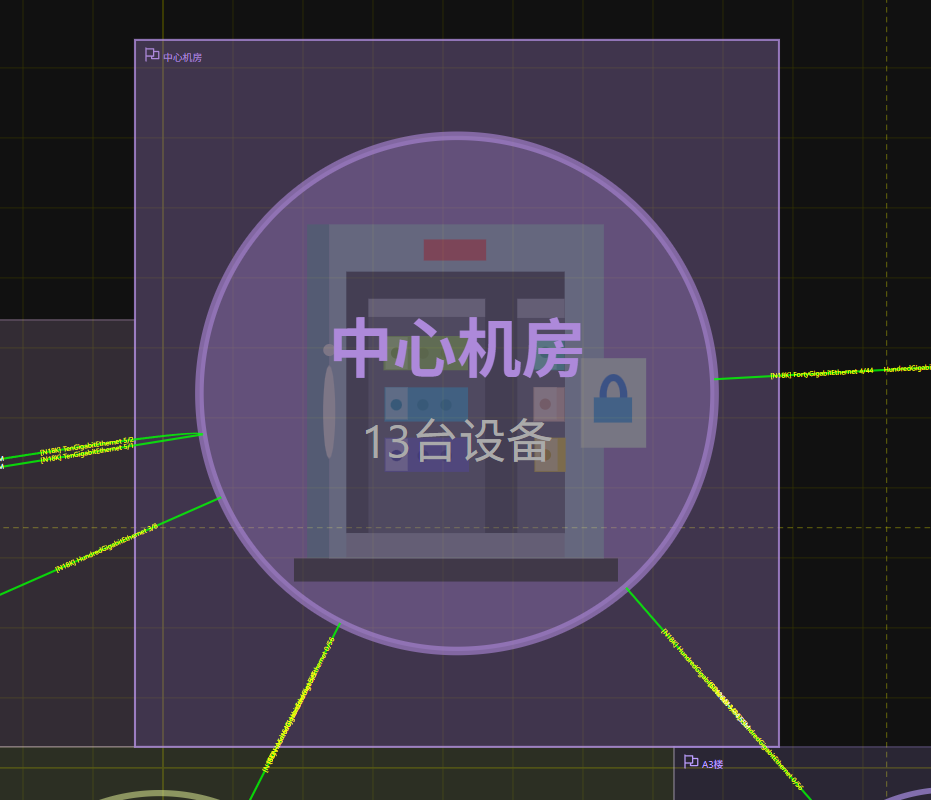

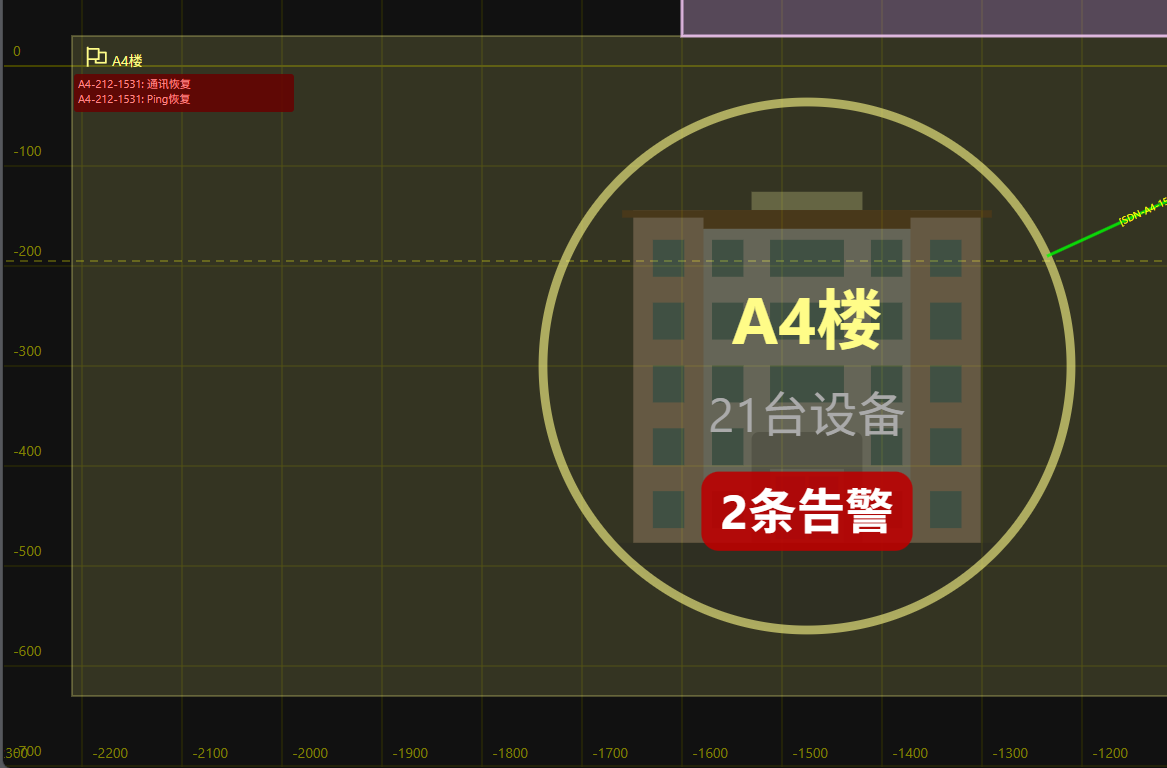

当区域被设置为"折叠"状态时，其内部的所有元素（包括设备图标、内部连线、嵌套的子区域）都会被统一隐藏，区域会收缩为一个圆形节点。

折叠状态下的关键信息展示：

如果需要查看区域内部的详细结构，操作非常简单：直接鼠标双击该折叠区域即可展开。

多层级嵌套的展开逻辑：

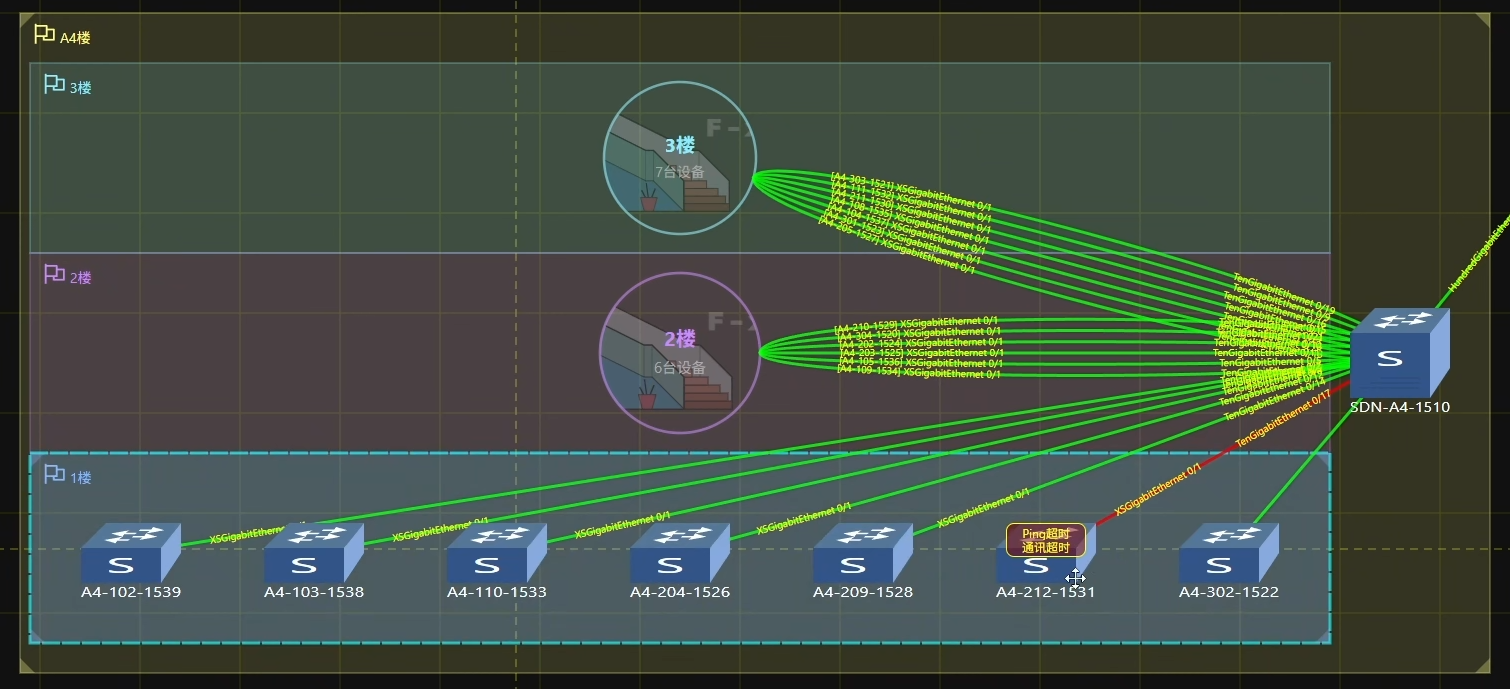

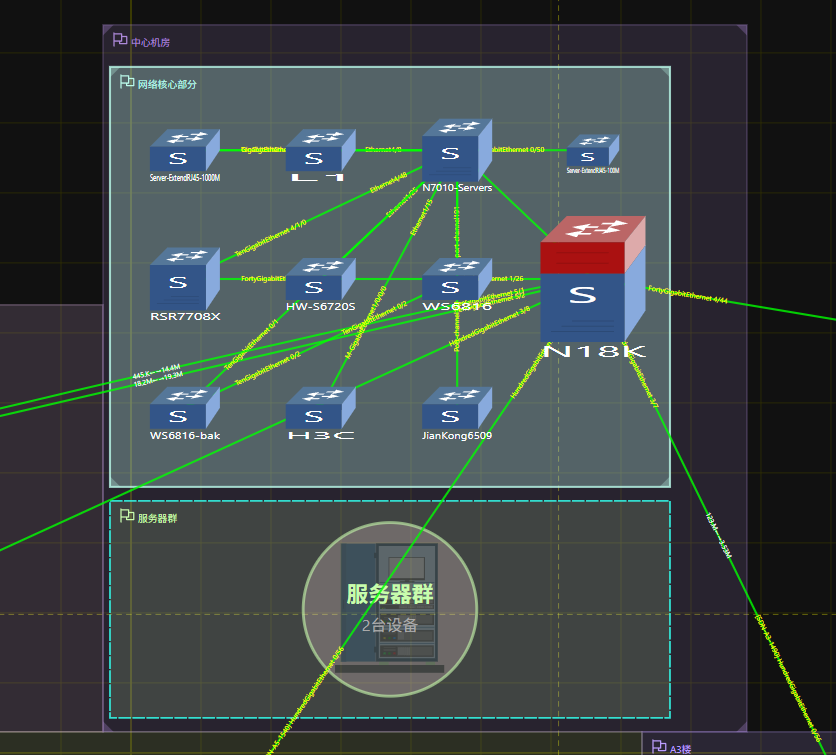

以"中心机房"为例，展开后，我们可以清晰地看到其内部嵌套了"网络核心区"与"服务器区"两个子区域。此时，这两个子区域同样处于折叠状态，它们的展开/折叠操作逻辑与外层区域完全一致。

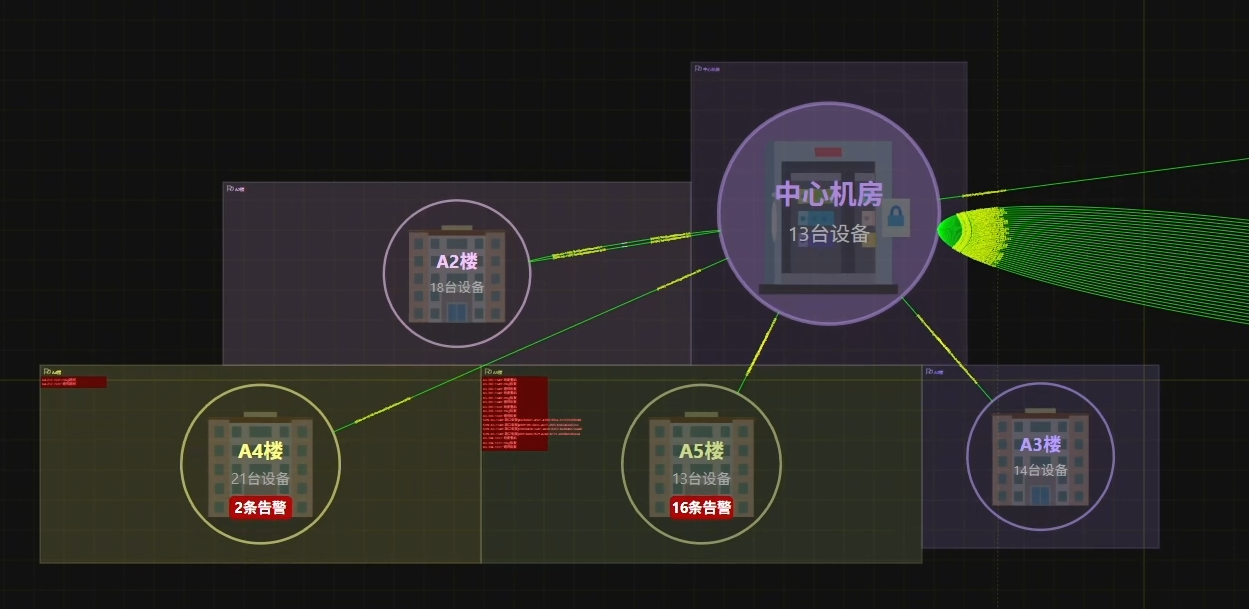

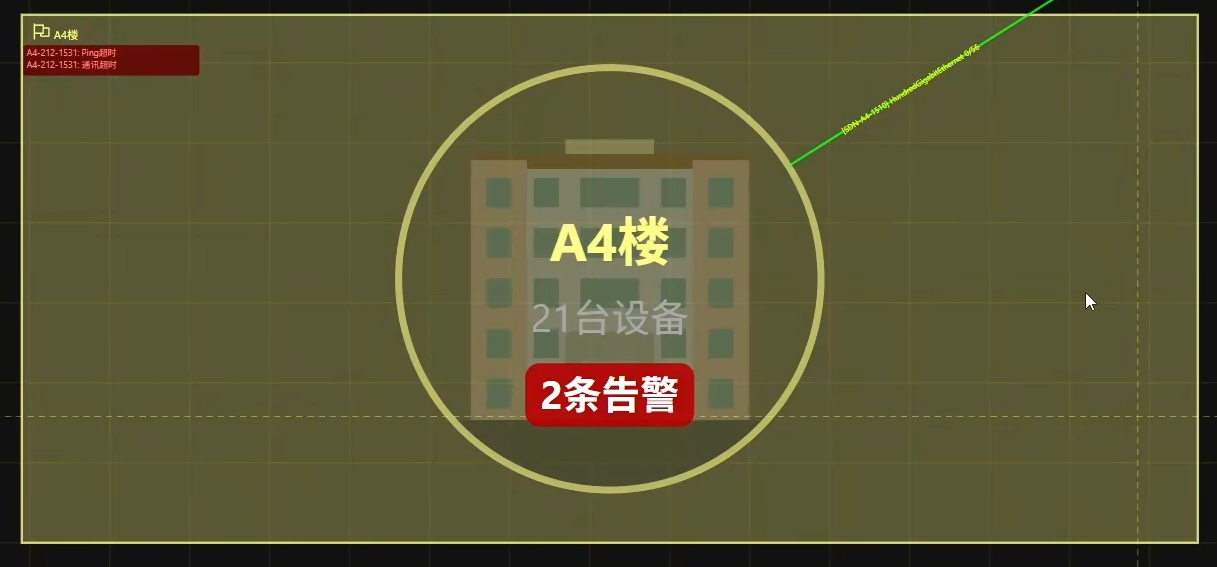

这是折叠功能在运维场景下最实用的特性之一。当某个折叠区域内部的任意设备发生故障告警时：

这意味着运维人员无需逐层展开拓扑，就能在宏观视角下快速发现故障发生的区域，极大提升了排查效率。

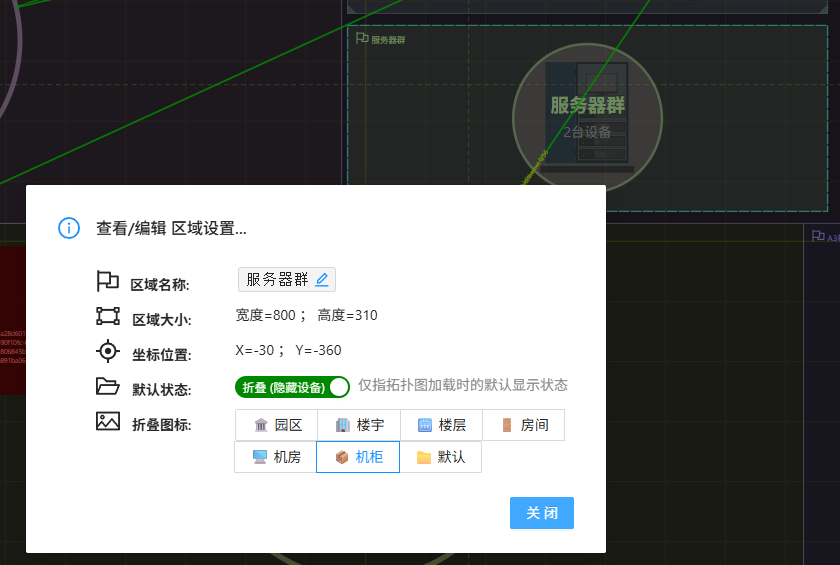

在 MSRM3 中，每个区域都拥有丰富的自定义配置选项。通过右键点击区域 → 选择"编辑区域设置"，即可打开配置面板。

区域名称：可自由修改，如"中心机房"、"A2楼"、"3F"等。

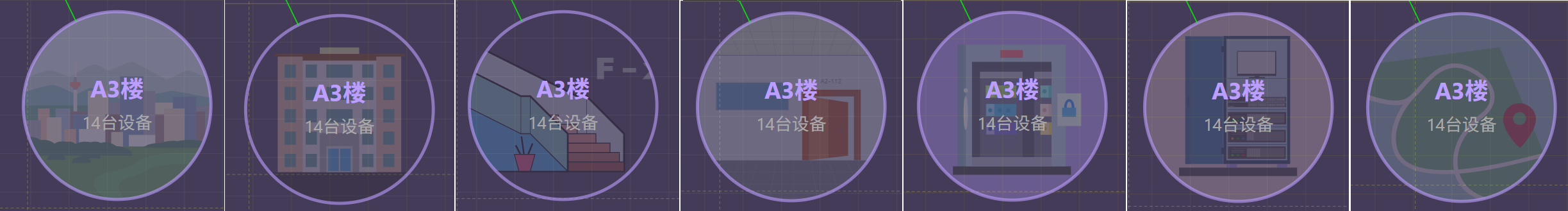

背景样式 ：这是折叠状态下的圆形背景图案。系统内置了丰富的行业素材，涵盖：
- 园区、楼宇、楼层、房间、机房、机柜等类型。
- 同时也支持使用默认的地图样式，或上传自定义的简易示意图。

这个选项决定了当拓扑图被加载时，该区域的初始显示状态：

注意：修改此设置后，不会立即改变当前画面的显示状态，而是在下次保存并重新加载拓扑（如按 F5）后才会生效。

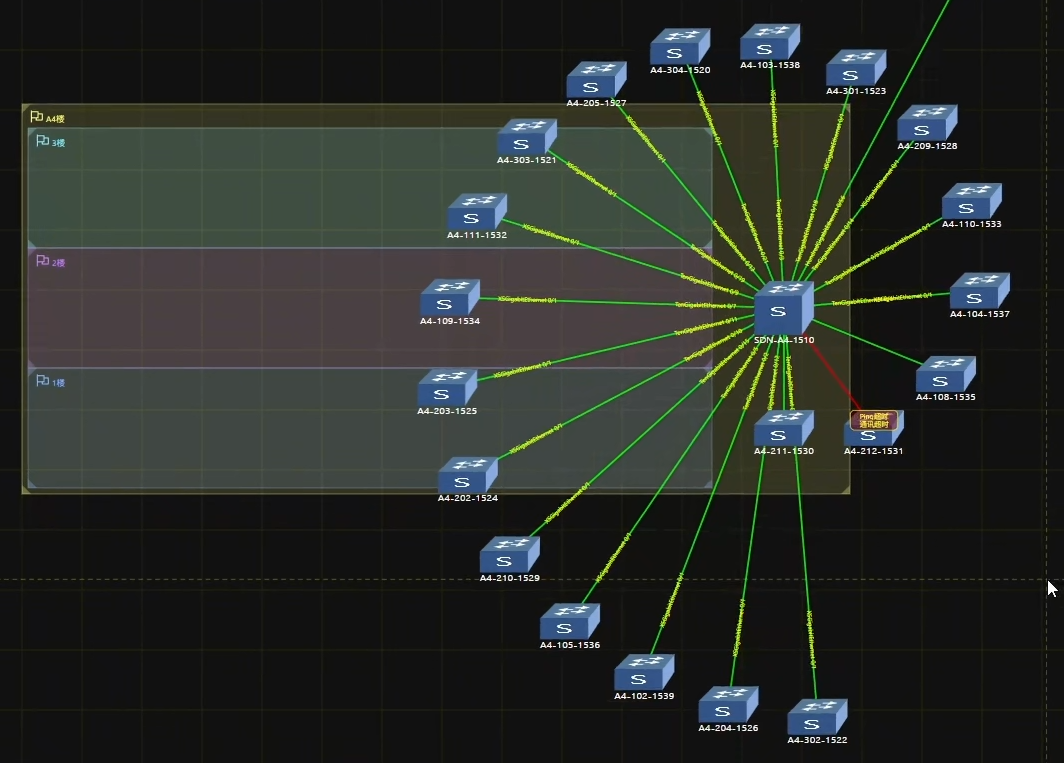

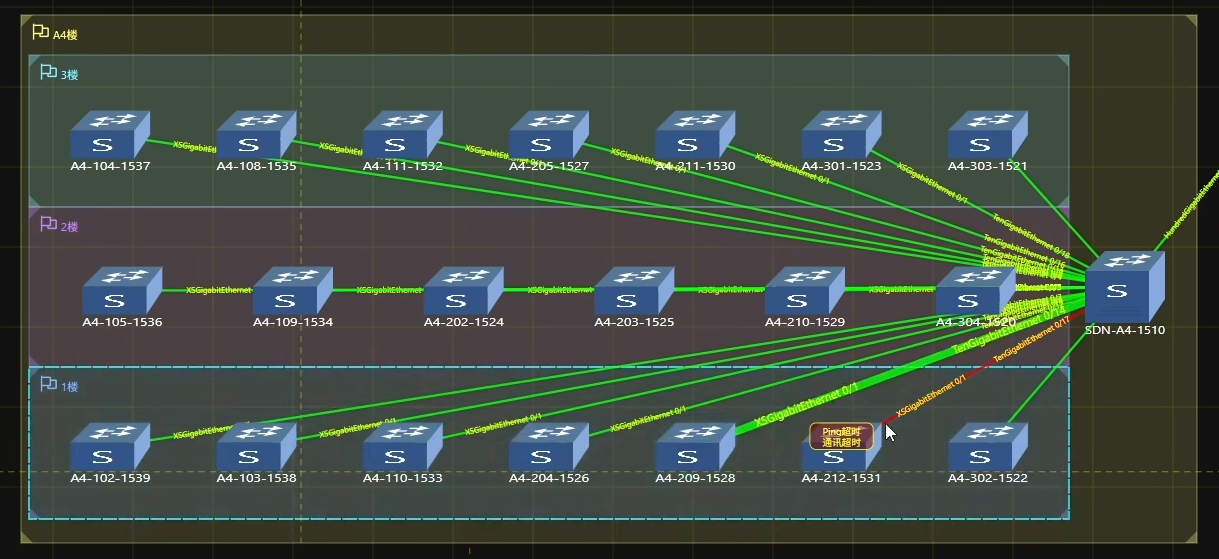

理论讲完了，接下来我们通过一个完整的实操案例，演示如何从零开始，为一栋"A4楼"搭建包含楼层子分区的层级拓扑。

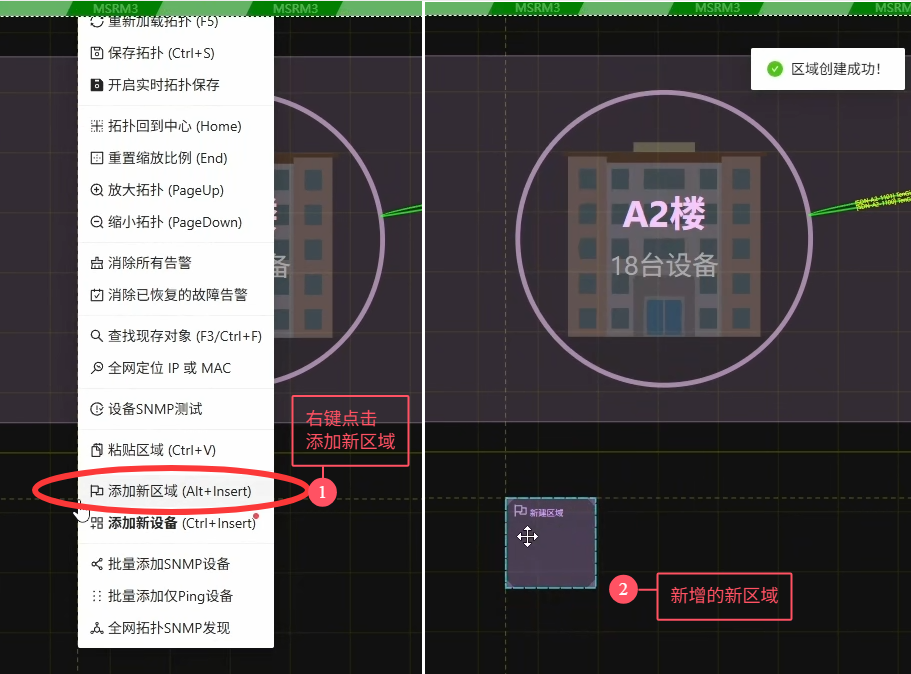

定位：在拓扑图的空白位置单击鼠标左键，画面上会出现一个十字定位标记。
新建：在十字标记处点击鼠标右键，在弹出的菜单栏中选择"添加新区域"。

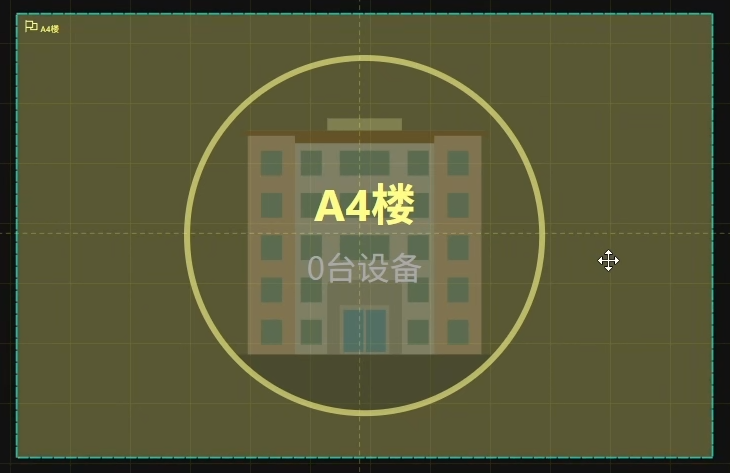

调整：系统会在定位点生成一个全新的空白分区。你可以拖动其任意边角来自由调整大小，按住本体可以随意移动位置。
- 特性：各个分区之间具备自动避让功能，不会重叠；靠近其他分区边缘时，还支持贴边对齐，方便整体规划。

定位内部：点击 A4 楼区域内的空白位置，画面会生成十字定位标记。
新建子分区 ：右键选择"添加新区域"，或者直接使用快捷键 Alt + Insert 快速触发新建功能。

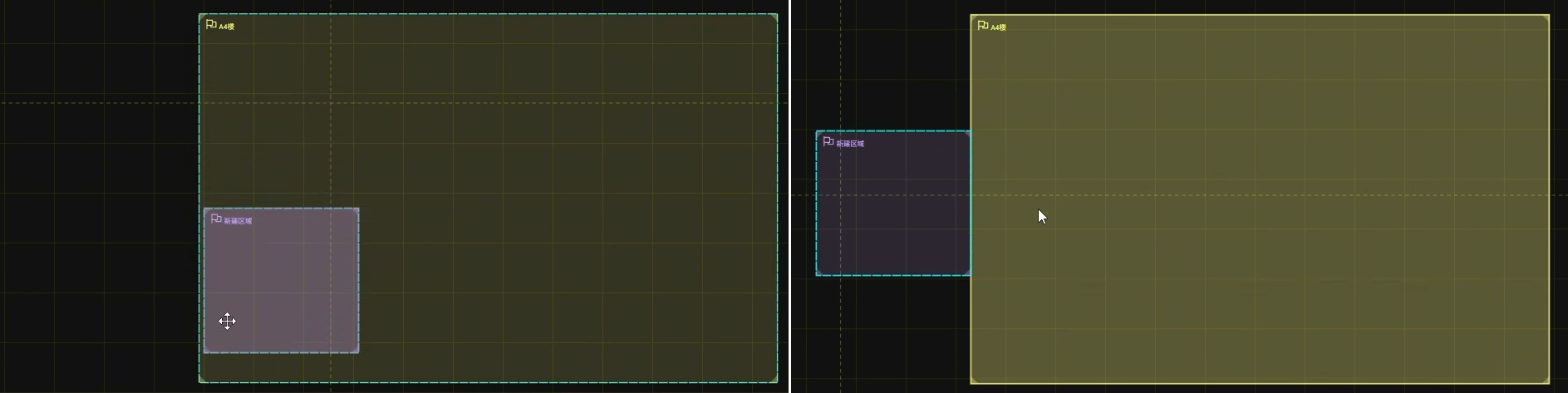

嵌套与脱离的交互逻辑 （重要）：

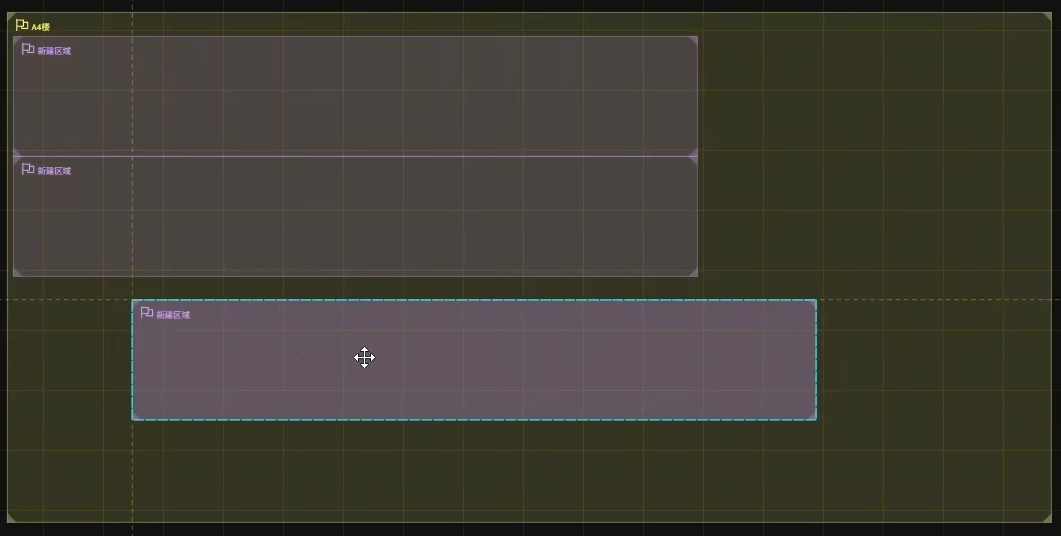

- 内部移动：将子分区向 A4 楼区域的边框拖动，在完全移出边框范围前，子分区会贴合父区域边框顺滑滑行，不会出现重叠或穿插。
- 脱离：只有将子分区完全拖出 A4 楼区域的边框，它才会脱离嵌套关系，变成独立的外部区域。
- 归入：反过来，将外部区域拖回 A4 楼内部，未完全划入前会贴合边框吸附对齐，完全划入后自动归类为内部子分区。

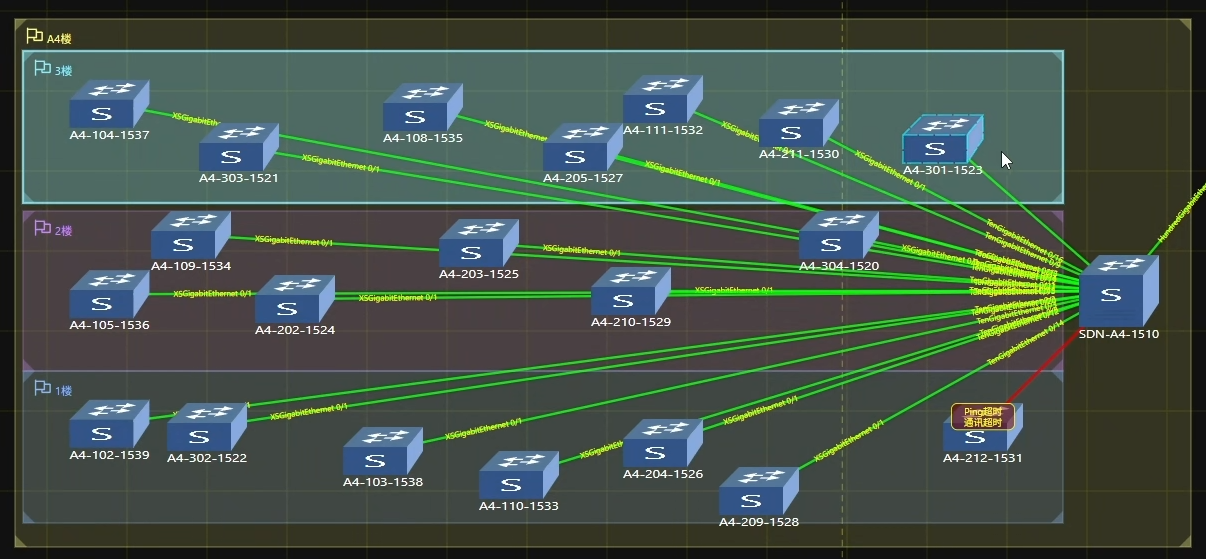

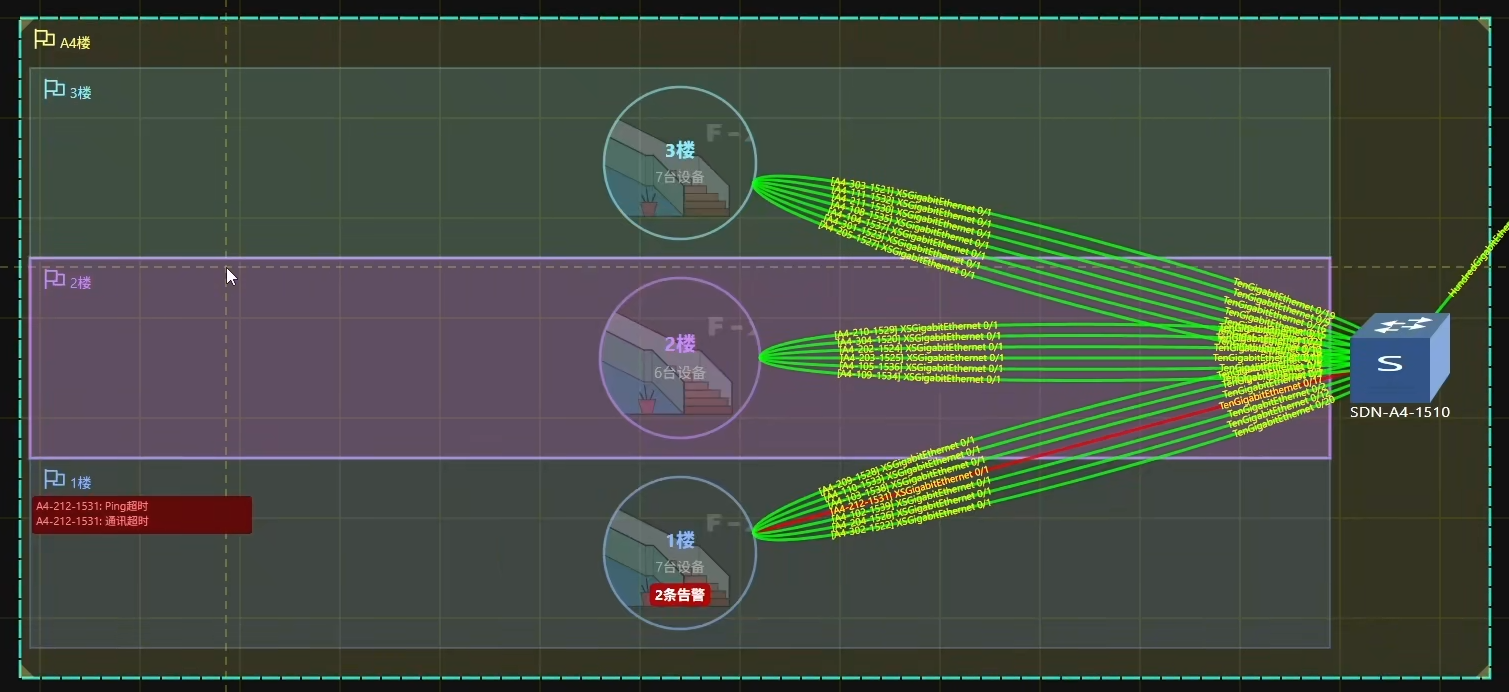

手动调整一个标准的"楼层样板"分区，然后通过复制粘贴快速创建其他楼层，是最高效的方法。

制作样板：调整第一个子分区的尺寸，使其宽度贴合 A4 楼区域的左右两侧边框，紧贴顶部边框摆放，高度适当收窄。这就是我们的"3楼"样板。
复制：选中这个调好的样板分区，右键选择"复制区域"，或者使用快捷键 Ctrl + C。
粘贴：在 A4 楼区域内部空白位置，右键选择"粘贴"或按下 Ctrl + V。
处理布局冲突 ：由于样板楼层的宽度紧贴两侧边框，粘贴时很容易触发布局冲突提示。

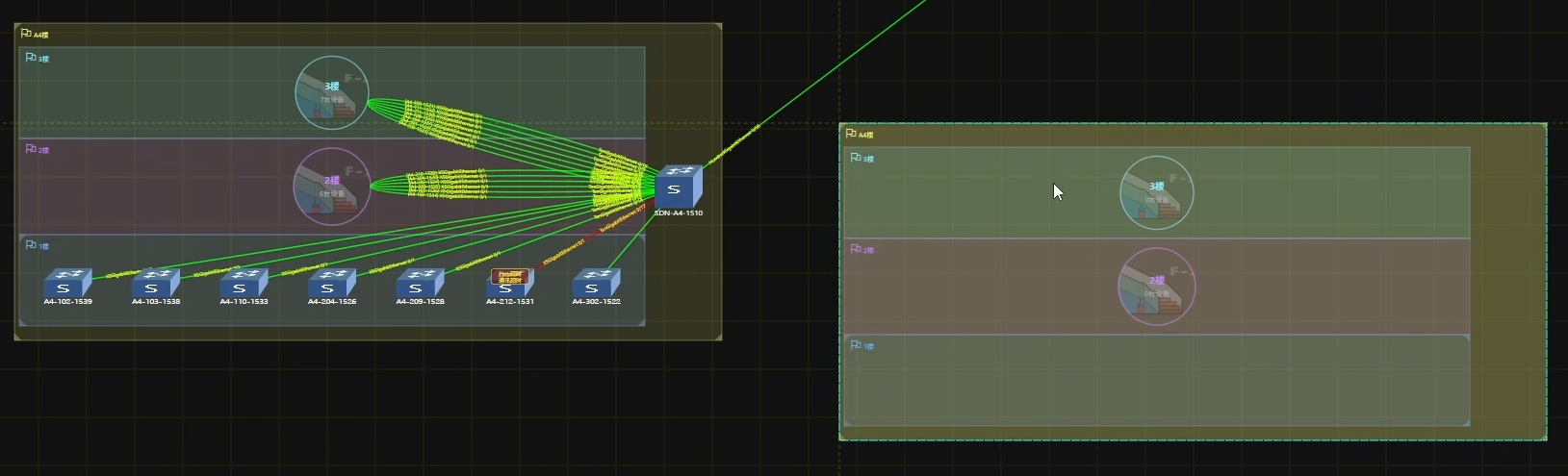

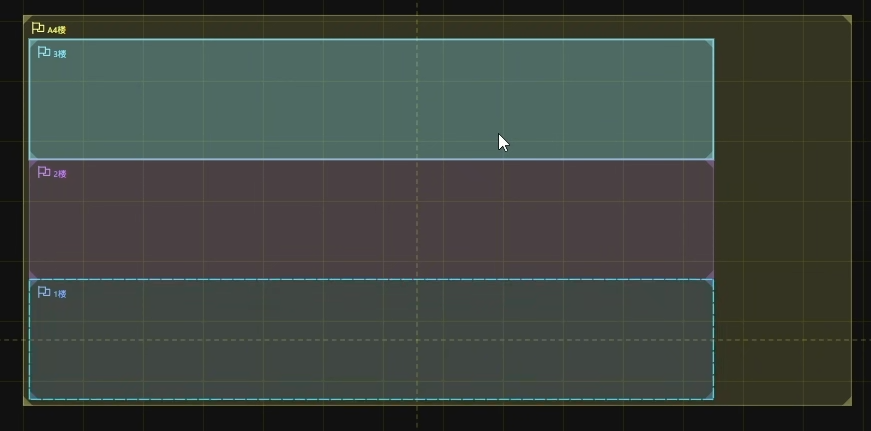

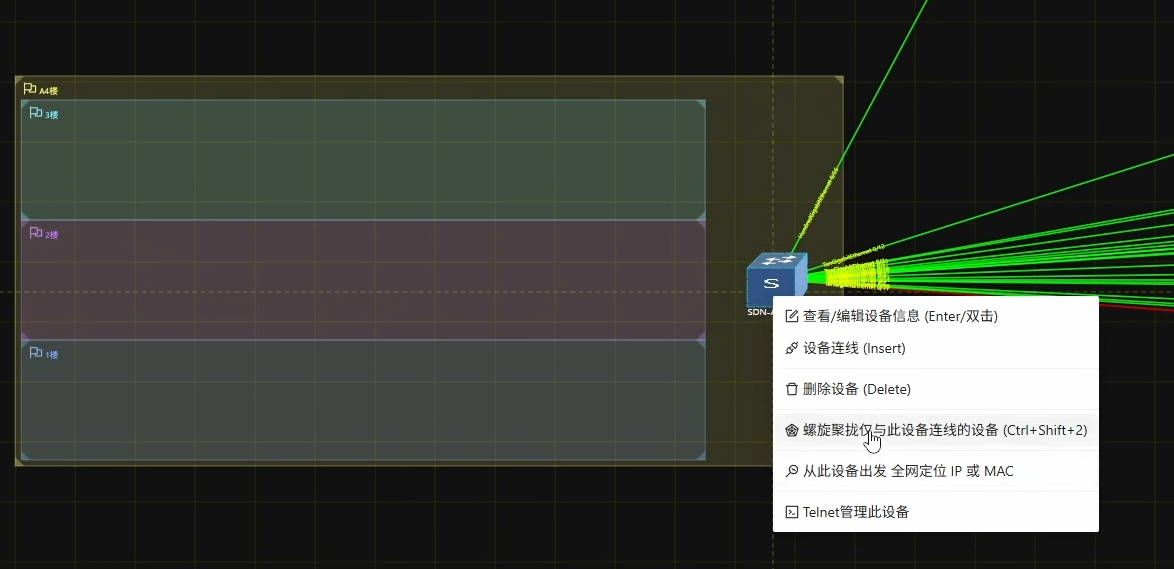

- 解决方法：先将外层的 A4 楼区域整体拉大，留出充足的摆放空间，再重新粘贴。依次调整好各楼层的位置，重复粘贴操作，快速创建出2楼、1楼。最后再缩小外层 A4 楼区域，适配整体展示效果。
