Cesium 涟漪扩散点：自定义材质，参数调对了才好看

上次写了篇 用 Cesium 撸了一个森林火情监控大屏，反馈比预想的好，然后我就想到了「火点那圈扩散」这个下个也是必须要的。

说实话那篇里的火场椭圆比较简单，更多是半透明盖一层。后来项目里预警类需求变多了------异常点、雷达覆盖、毒气扩散、应急集合------都要一种能看懂严重程度、又别太吵的波纹点。正好单独拆成一个组件，这篇就把涟漪扩散点（RipplePoint）讲清楚。

还是老规矩：一个 HTML 就能跑，讲思路、讲参数、讲坑。代码会贴，但不会一上来就甩两屏 shader。

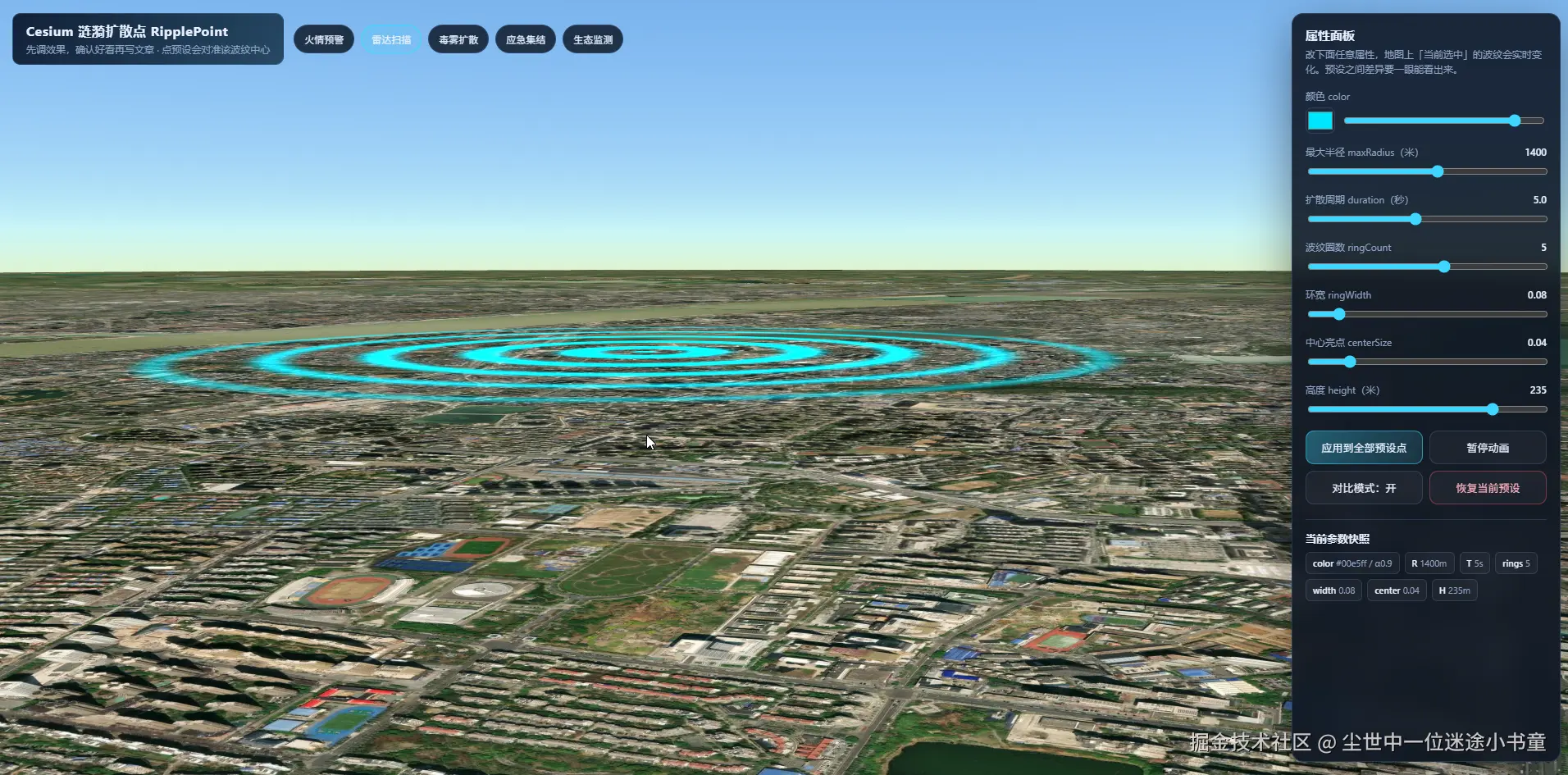

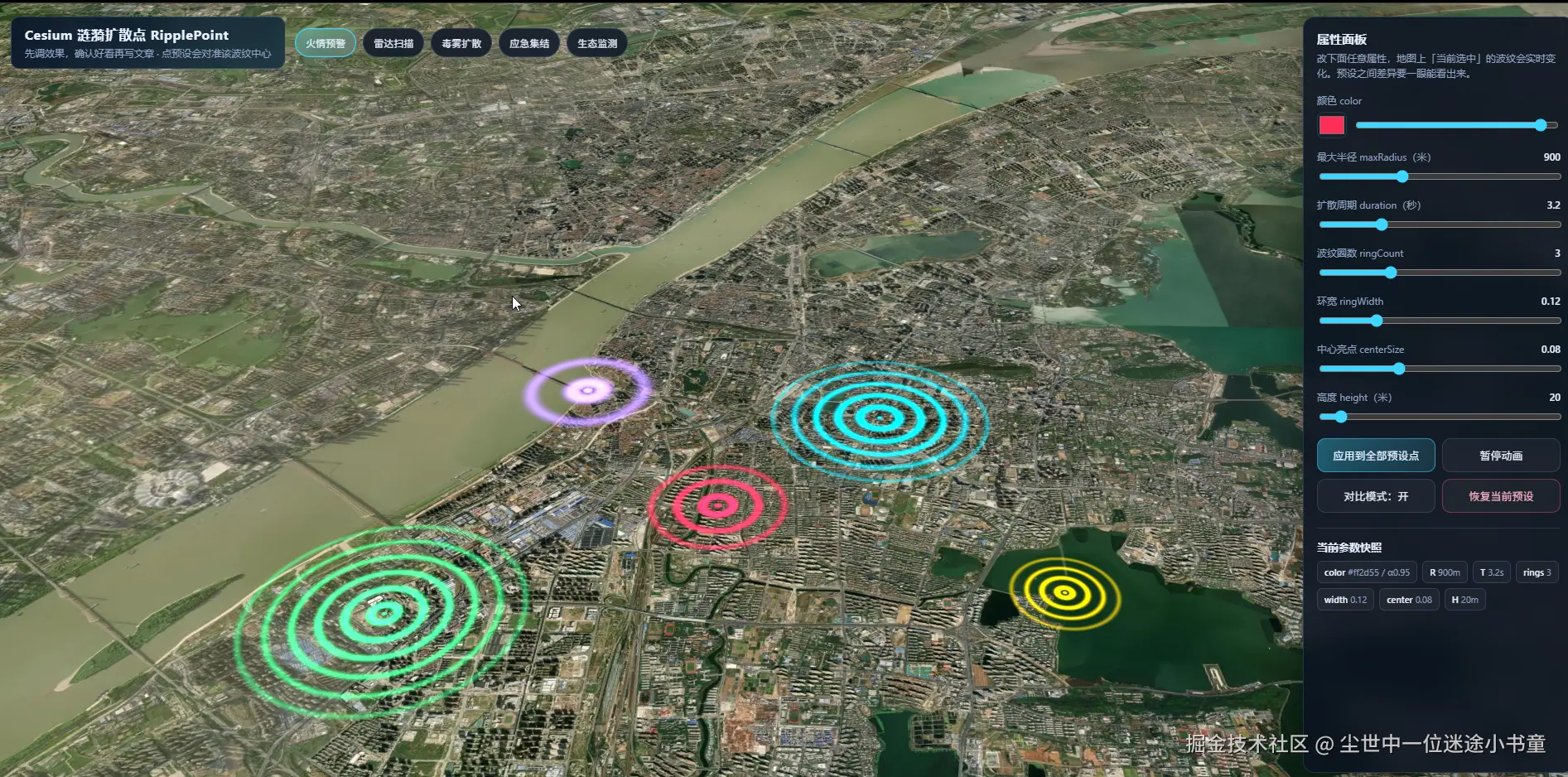

先看看实际效果

这篇解决什么问题

大屏上「某个位置出事了」，最常见的两种画法：

1. 一个闪烁的 Billbaord / 图标
2. 一圈一圈往外扩的波纹

图标只能说明「这里有东西」，波纹更能传达「影响范围 + 时间节奏」。但 Cesium 没有开箱即用的「多圈涟漪材质」，自己用 CallbackProperty 每帧改椭圆半径也能做，点一多就虚。

我这边走的是：椭圆几何固定半径 + 自定义 Material，动画全在 GLSL 里跑。JS 几乎不用每帧插手。

效果上准备了几套差异比较大的预设：火情预警、雷达扫描、毒雾扩散、应急集结、生态监测。颜色、半径、圈数、快慢都不一样，方便对照着调。

导入掘金前记得自己截几张效果图塞进来，比纯文字管用。建议至少：对比模式全景一张、单点特写一张、属性面板一张。

---

思路先讲清楚

整条链路其实就四步：

1. 注册一个自定义 Material（fabric + GLSL）
2. 用 EllipseGeometry 铺一个圆盘，半径 = maxRadius
3. 圆盘上贴 MaterialAppearance，动画靠 shader 里的 czm_frameNumber
4. 颜色、圈数、周期这些走 uniforms，能热更新；半径、高度变了再重建几何

为什么不让 JS 每帧改 semiMajorAxis？

因为半径一变就要重建 / 更新几何，几十个点一起闪的时候很浪费。圆盘大小不变，只在纹理空间里画「第几圈波纹走到哪」，便宜很多。

注意一点：波纹「看起来的最大范围」就是椭圆的 maxRadius 。shader 里 dist 是归一化到 0~1 的，1 就对应圆盘边缘。半径调小，扩散圈再漂亮也出不去那个圆。

---

Viewer 还是要先阉割一波

和大屏那篇一样，默认控件全关。底图我这篇用的是 ArcGIS 卫星瓦片，演示用不用 Ion Token，省事：

const viewer = new Cesium.Viewer('cesiumContainer', {
  animation: false,
  timeline: false,
  baseLayerPicker: false,
  geocoder: false,
  homeButton: false,
  sceneModePicker: false,
  navigationHelpButton: false,
  fullscreenButton: false,
  infoBox: false,
  selectionIndicator: false,
  imageryProvider: false,
})

viewer.imageryLayers.removeAll()
viewer.imageryLayers.addImageryProvider(
  new Cesium.UrlTemplateImageryProvider({
    url: 'https://server.arcgisonline.com/ArcGIS/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}',
    maximumLevel: 19,
  }),
)

viewer.scene.globe.depthTestAgainstTerrain = false
viewer.scene.fog.enabled = false

depthTestAgainstTerrain 建议先关着。圆盘高度不高的时候，开着地形深度测试，波纹容易被山体「吃掉」一块，排查起来很烦。

有动画就别开 requestRenderMode，否则波纹不刷帧，看着像死图。

---

自定义材质：注册一次就行

Cesium 扩展材质的官方姿势是往 _materialCache 里塞一份 fabric：

Cesium.Material.RippleType = 'Ripple'
Cesium.Material._materialCache.addMaterial(Cesium.Material.RippleType, {
  fabric: {
    type: Cesium.Material.RippleType,
    uniforms: {
      color: new Cesium.Color(1.0, 0.2, 0.3, 0.9),
      duration: 3.0,
      ringCount: 3.0,
      ringWidth: 0.15,
      centerSize: 0.06,
    },
    source: RIPPLE_GLSL, // 下面讲
  },
  translucent() {
    return true
  },
})

注意三点：

• translucent 一定要返回 true，不然半透明环会花
• uniforms 里的数字类型用 float 心态对待，ringCount 也建议写成 3.0 这种
• 注册要在 Material.fromType('Ripple') 之前，全局做一次就够

后面创建实例：

const material = Cesium.Material.fromType('Ripple', {
  color: Cesium.Color.fromCssColorString('#ff2d55').withAlpha(0.95),
  duration: 3.2,
  ringCount: 3,
  ringWidth: 0.12,
  centerSize: 0.08,
})

---

Shader 在干什么（先人话，再代码）

椭圆的 UV 中心大概在 (0.5, 0.5)。先算当前片元离中心的归一化距离 dist（0 在中心，1 在边缘）。

时间用 Cesium 内置的 czm_frameNumber，大约按 60fps 换算成秒，再除以 duration，得到周期进度。多圈的相位错开：fract(time - i / ringCount)，这样几圈不会重叠成一根粗环。

每一圈：

• ringRadius 随时间从 0 走到 1
• 片元到环的距离越近越亮
• ringWidth 控制环有多「胖」
• 越往外 alpha 越低，看起来像在消散

中心再叠一个小亮点，免得扩散时中间空成黑洞。最外圈 dist > 1 直接透掉，保证圆盘外边不脏。

核心片段大概是这样：

vec2 st = materialInput.st;
float dist = distance(st, vec2(0.5, 0.5)) * 2.0;
float time = float(czm_frameNumber) / 60.0 / max(duration, 0.0001);

float totalAlpha = 0.0;
for (int i = 0; i < 8; i++) {
  if (float(i) >= ringCount) break;

  float phase = fract(time - float(i) / max(ringCount, 1.0));
  float ringRadius = phase;
  float distToRing = abs(dist - ringRadius);
  float width = ringWidth * (1.0 - phase * 0.3);
  float ringAlpha = 1.0 - smoothstep(0.0, width, distToRing);
  ringAlpha *= (1.0 - phase * 0.7);
  totalAlpha = max(totalAlpha, ringAlpha);
}

float centerAlpha = smoothstep(max(centerSize, 0.001), 0.0, dist);
totalAlpha = max(totalAlpha, centerAlpha);

if (dist > 1.0) {
  material.alpha = 0.0;
  return material;
}

material.emission = color.rgb * (1.0 + totalAlpha);
material.alpha = color.a * clamp(totalAlpha * 1.4, 0.0, 1.0);

有个细节：GLSL 里 for 循环上限我写死到 8。Cesium 材质这套对动态循环不太友好，ringCount 用 if break 截断更稳。所以组件层我也把圈数限制在 1~8，再多没必要，看起来也乱。

发光感主要靠 emission，别只改 diffuse。大屏暗底图下，emission 才会「亮得出来」。

---

参数怎么调：这份表比看代码管用

我调效果基本就围着这几个转：

参数	含义	我对参数的体感
color / alpha	颜色和透明度	预警偏红、雷达偏青；alpha 太低卫星图上会脏，太高又糊成实心饼
maxRadius	圆盘真实半径（米）	城市区块 500~1500 比较常见；太大一屏只能看一个点
duration	一圈扩散周期（秒）	别太快。1 秒内扩完会很躁，预警类我更常放 3~5 秒
ringCount	同时存在的圈数	3 比较稳；雷达可以 5~6 细环；毒气我反而用 2 圈宽环
ringWidth	单环相对宽度（0~1）	0.08 细、0.2 粗。细环多圈像扫描，粗环少圈像扩散云
centerSize	中心亮点大小	太小像没中心，太大抢戏；0.04~0.1 里找
height	圆盘离地高度（米）	稍微抬一点能减少和地表 z-fighting；贴地场景再另说

同一套几何，光改参数就能换气质。我 demo 里几套预设大致是：

• 火情预警：红、半径 900、3 圈、周期 3.2s
• 雷达扫描：青、大半径、5 圈细环、更慢
• 毒雾扩散：紫、2 圈宽环、很慢，像在蔓延
• 应急集结：黄、更快一点，提醒「马上看这里」
• 生态监测：绿、多圈细密、最慢，偏「监测中」而不是「出事了」

建议你自己做组件时也准备 3~5 个预设，别只丢给产品一个默认红圈------他们很难想象参数空间。

---

圆盘怎么挂到场景上

几何用 EllipseGeometry，外观用 MaterialAppearance：

const primitive = new Cesium.Primitive({
  geometryInstances: new Cesium.GeometryInstance({
    geometry: new Cesium.EllipseGeometry({
      center: Cesium.Cartesian3.fromDegrees(lng, lat),
      semiMajorAxis: maxRadius,
      semiMinorAxis: maxRadius,
      height: height,
      vertexFormat: Cesium.MaterialAppearance.MaterialSupport.TEXTURED.vertexFormat,
    }),
  }),
  appearance: new Cesium.MaterialAppearance({
    material,
    flat: true,
    faceForward: true,
    translucent: true,
  }),
  asynchronous: false,
  allowPicking: false,
})

viewer.scene.primitives.add(primitive)

几个注意点：

1. vertexFormat 要对上 。材质要采样 st，别忘了用 TEXTURED 那套，否则 UV 不对波纹会怪。
2. flat: true 对这种纯发光 overlay 更干净，少受光照影响。
3. 属性分两类更新
   • 热更新：color / duration / ringCount / ringWidth / centerSize → 改 material.uniforms
   • 要重建：maxRadius / height / 坐标 → 删 Primitive 再新建
     我刚开始所有属性都重建，滑条拖一下就闪一下，体验很差。
4. 演示里为了省事 asynchronous: false。上生产、一次加很多点，可以改回异步，注意创建完成前不要对 primitive 乱改。

---

坑 1：时间别自己 setInterval 去推

我第一版曾经想过 JS 每帧改一个 time uniform。能跑，但有两个麻烦：

• 你得挂 scene.preRender，组件销毁还要记得摘掉
• 多实例共享材质时，处理不好会抢同一个 time

后来直接用 czm_frameNumber，材质实例各自算进度，暂停就更简单了------

// 暂停：把周期拉到天文数字，相位几乎不动
material.uniforms.duration = paused ? 1e12 : realDuration

这不是最优雅的 pause API，但实现成本极低，大屏 demo 够用。真要精确暂停，再加一个 pauseTime uniform 也行。

---

坑 2：相机别从太空「刮」过来，也别飞完再硬掰

这个坑我调 demo 的时候踩得挺闷。

初始化 如果直接 flyToBoundingSphere，默认相机往往在地球外很远，一下冲到武汉边上，地球会被「刮」一圈，很晕。初始化更适合：

viewer.camera.viewBoundingSphere(sphere, offset)
viewer.camera.lookAtTransform(Cesium.Matrix4.IDENTITY)

瞬间落位；用户切换预设再用 flyToBoundingSphere，并加个缓动：

viewer.camera.flyToBoundingSphere(sphere, {
  duration: 1.8,
  offset: new Cesium.HeadingPitchRange(0, Cesium.Math.toRadians(-52), range),
  easingFunction: Cesium.EasingFunction.CUBIC_IN_OUT,
})

另外，页面右侧如果有属性面板，包围球飞完波纹会出现在「整页中心」，结果被面板挡住一半，看着像没居中。我第一版飞完又用 moveRight 纠一次，飞到位再抖一下，更诡异。

后来改成：偏移写进飞行目标------注视点略往东偏一点，让真实波纹落在左侧可视区中心，飞行过程一次到位，没有回抖。

大屏项目同样适用：有侧栏就别假设「屏幕中心 = 地图中心」。

---

坑 3：扩散速度快了真的会「假」

参数里我刻意把整体周期放慢了。早期为了「显眼」把 duration 放到 1 秒内，录 GIF 确实炸裂，真挂到值班大屏上就很吵，像报警灯坏了。

经验大概是：

• 强提醒（应急）：2~3 秒
• 普通预警：3~5 秒
• 监测 / 扫描感：5~8 秒

圈数和速度要匹配。圈多还更快，屏幕上会糊成一片光，细节全丢。

---

结构还是单 HTML

跟火情那篇一样，CDN + 一个文件。方便的地方在于：给业务看效果时不用起工程，改参数刷新就有反馈。以后进 Vue / React，材质注册和 createRipple 搬进 onMounted 即可，API 不变。

目录心智很简单：

demo.html
  ├─ 样式：顶栏预设 + 右侧参数面板
  ├─ GLSL：Ripple 材质
  ├─ PRESETS：几套可对比参数
  └─ 创建 / 更新 / 相机

完整文件里大概 700 行，一半是面板 UI。真正跟 Cesium 相关的核心并不长。

---

性能上我怎么看

单点、五点这种演示量，Primitive + 自定义材质毫无压力。真正要小心的是：

点	建议
点数上去	能合并到少量 Primitive 更好；别每个点一个 Entity 椭圆
动画	放 shader，别 JS 每帧改几何
重建	只在半径 / 高度 / 坐标变化时重建
拾取	不需要点击就 allowPicking: false
贴地	高版本 Cesium 上 GroundPrimitive + Ellipse + MaterialAppearance 有兼容坑，我更倾向抬一点高度，或者项目里单独验证

百级点位以上建议自己压一下。材质本身不贵，怕的是反复创建销毁和开拾取。

---

怎么跑

1. 浏览器打开 demo.html（要联网，Cesium CDN）
2. 顶部切换预设看风格差异
3. 右侧拖参数，感受每个值对观感的影响

这篇 demo 底图没走 Ion，一般不用 Token。若你改成 Ion 影像，记得 Token 别提交到公开仓库。

---

写在最后

火情大屏那篇是「一整桌菜」，这篇是「单独一道」------涟漪点看着简单，想又稳又好看，关键还是：

• 动画放自定义材质，别硬每帧改椭圆半径
• maxRadius 决定真实范围，shader 只负责 0~1 的相对扩散
• 参数要成套调：颜色、圈数、环宽、周期一起决定气质
• 相机初始化别刮地球，有侧栏就把偏移做进目标点
• 扩散宁慢勿快，大屏不是 GIF 擂台

如果你上篇是冲着炫技和大屏完整度来的，这篇更适合直接拆进组件库。后面有空可能再写光墙 / 轨迹拖尾，继续单组件细拆。

有踩坑欢迎评论区聊聊，别闷头调参数调到半夜------我就是这么过来的。

---
