复杂业务规则太多？我们搭了一个规则可视化配置平台

复杂业务规则太多？我们搭了一个规则可视化配置平台

一、为什么需要这样一个平台

在业务系统里，变化频繁且复杂度容易失控的部分，往往不是底层能力，而是各种业务规则。

比如是否允许开票、是否允许解绑、地址编辑是否允许、业务开关如何选择、风控命中策略如何调整等。这些规则通常有几个共同特点：

• 判断条件多，容易随着城市、车型、业务线、渠道、订单状态等维度持续变化。

• 规则变更频繁，但直接改代码发版周期长，直接改配置中心又缺少结构化约束。

• 变更前难验证，变更后难对比，出了问题难追溯、难回滚。

• 规则责任人、审批人、影响范围和发布过程缺少统一的平台化管控。

过去很多复杂业务逻辑会沉淀成代码分支或配置中心条目。代码分支稳定但灵活性不足，配置中心变更灵活，但在规则表达、验证和变更管控方面能力有限。

规则可视化配置平台要解决的核心问题，就是把"散落在代码和配置里的业务判断逻辑"抽象成可视化、可验证、可审批、可灰度、可追溯的策略资产。

典型问题

问题	影响	平台化后的解决方式
配置变更未通知责任人	相关业务方无法提前感知风险	发布审批、负责人通知、发布卡片
配置结构自由，容易写错	线上规则不符合预期，可能引发资损或舆情	可视化编排、字段类型约束、测试用例验证
回归成本高	需要构造真实业务链路才能验证	页面直接构造入参，离线执行规则链
上线缺少小流量验证	一次性全量生效风险高	双跑对比、按比例灰度切流
变更不可追溯	问题定位和回滚困难	快照、发布记录、审批记录、回滚能力

二、它是什么

规则可视化配置平台是一套面向多业务域的"规则配置、策略编排、发布治理和运行时执行平台"。

它把原本写在代码里的 if/else、switch、策略选择、结果输出等逻辑，拆成可复用的字段、组件和链路。业务人员或研发人员可以在管理端通过可视化方式编排规则，平台再把规则发布成机器可执行的规则链，下发到业务服务运行时执行。

可以从四个层面理解：

• 字段/选项：规则里可以使用的业务变量，例如订单字段、运单字段、账单字段、业务入参和中间结果。

• 组件：一段独立业务判断或结果输出，类似代码里的一个方法。

• 链路：多个组件按照 EL 表达式编排成的完整规则逻辑，类似一段由多个方法组合出来的业务流程。

• 运行时：业务服务引入 SDK 后，根据链路 ID 和入参执行规则，得到结构化结果。

它不是单纯的配置页面，也不是一个所有请求都要远程调用的规则服务。更准确地说，它由四层能力组成：

层次	角色	职责
管理层	规则管理端	规则空间、字段、组件、链路、测试用例、审批、发布、对比、切流、回滚
配置服务层	配置中心服务端	规则配置持久化、发布到配置中心、提供批量查询
配置消费层	配置消费 SDK	业务服务启动拉取配置、本地缓存、监听变更、通知运行时
运行时层	规则执行 SDK	解析规则链、注册执行模型、热更新、执行规则、支持对比和灰度

整体主链路是：

管理端配置规则
  -> 审批通过后发布
  -> 配置服务端落库并推送配置变更
  -> 配置消费 SDK 在业务服务内拉取和监听配置
  -> 规则执行 SDK 加载规则链
  -> 业务服务调用 SDK 执行规则

有了这个基本定义之后，再回头看最初的问题，就能更清楚地看到平台的价值：它不是简单为配置增加一个管理页面，而是补齐复杂规则在表达、验证、发布和运行时治理上的缺口。

三、它解决了什么问题

1. 从"配置字符串"升级为"结构化规则"

配置中心更适合存储简单配置，但复杂策略往往需要条件、分支、结果、嵌套链路和字段类型。规则可视化配置平台把这些内容抽象成空间、类别、选项、组件、链路和测试用例，让业务策略具备结构化表达能力。

能力	普通配置中心	规则可视化配置平台
表达方式	字符串 / JSON	字段 + 组件 + 链路 + EL
复杂分支	依赖人工维护 JSON	可视化编排
变更验证	通常依赖业务回归	页面测试用例直接执行
发布管控	基础审批和通知	负责人审批、变更明细、发布快照
灰度能力	依赖业务自行实现	双跑对比、按比例切流
回滚追溯	依赖配置历史	链路快照、发布快照、回滚
领域隔离	namespace 维度较粗	空间、权限组、业务类别

2. 降低业务变更成本

对于频繁调整的业务策略，不再要求每次都修改代码、发版、等待上线。规则维护人员可以在页面上调整条件和输出结果，研发主要负责沉淀可复用字段、组件和运行时能力。

3. 降低线上风险

规则发布前要求测试用例验证，发布中经过审批，发布后可以先双跑观察差异，再通过比例控制小流量切流。出现问题时，可以基于发布快照快速回滚。

4. 提升规则复用和沉淀

订单、运单、账单等业务字段可以统一维护，组件可以复用，链路可以引用子链路。随着落地场景增加，平台会逐步沉淀为跨业务域的策略资产库。

这些收益背后，对应的是一组必须具备的基础能力。也就是说，仅有"可视化配置"不足以支撑完整的规则治理，平台还需要把验证、审批、灰度、回滚和资产复用一起纳入设计。

四、平台需要具备哪些核心能力

如果一个规则平台只解决"把规则放到页面上配置"，价值其实有限。更核心的问题是：规则如何表达、如何验证、如何发布、如何在线上安全生效，以及出问题时如何快速定位和回滚。

因此平台核心能力可以拆成几类：

1. 可视化编排

平台把规则拆成字段、组件和链路。字段负责描述规则可以使用的数据，组件负责承载独立判断或输出逻辑，链路负责把多个组件按顺序、条件、分支组合起来。

这样一来，复杂规则不再是一段难以理解的 JSON 或一堆散落的配置项，而是变成了可以阅读、复用和审查的结构化流程。

2. 测试用例验证

规则上线前必须能被验证。平台支持直接在页面构造入参并执行规则链，不需要完整走一遍真实业务接口。对于复杂命中条件，测试用例可以沉淀为规则资产的一部分，后续每次变更都可以复用。

3. 发布审批和变更追溯

规则虽然是配置，但影响不亚于代码。平台在发布前保留审批流程，审批时展示变更明细；发布后保留链路快照和发布快照。这样既能控制变更风险，也能在问题发生后快速定位"谁在什么时候改了什么"。

4. 双跑对比和灰度切流

对于高风险规则，平台支持新旧规则双跑。双跑阶段可以同时执行线上主链和待发布链路，只观察结果差异，不影响真实业务结果。确认差异符合预期后，再通过比例控制逐步把流量切到新规则。

5. 快速回滚

每次发布都会生成发布快照。出现问题时，可以基于历史快照恢复上一版本，并重新同步到配置中心。相比人工回滚配置，快照化回滚更可靠，也更适合复杂链路。

6. 字段和组件资产化

随着接入场景变多，业务字段、判断组件、结果组件会逐步沉淀下来。后续配置新规则时，不必每次从零开始，只需要复用已有字段和组件，再编排新的链路。

能力清单说明了平台要解决的问题，但真正落地时，还需要进一步回答"这些能力如何拆分、如何部署、如何运行"。这就进入到平台的核心设计。

五、核心设计思路

这一部分先不展开代码细节，而是先看几个关键设计取舍。它们决定了平台后续是否能够支撑复杂规则、频繁变更、线上灰度和本地高性能执行。

1. 管理面和运行面分离

规则可视化配置平台没有把所有能力做成一个大服务，而是拆成管理面、配置面和运行面：

• 管理面：负责规则资产管理、测试用例、审批、发布、回滚和权限控制。

• 配置面：负责规则配置的持久化、版本管理、配置推送、客户端拉取、本地缓存和变更通知。

• 运行面：以 SDK 的方式嵌入业务服务本地执行规则，不需要每次执行都远程调用规则中心。

这样设计的好处是：规则执行链路短、性能稳定；规则发布链路又能复用现有配置中心和审批体系。

2. 以 Chain JSON 作为规则发布产物

管理端保存的是编辑态模型，包括 rule_chain、rule_component、rule_chain_snapshot、rule_chain_publish_snapshot 等。发布时，管理端把链路、组件、EL、参数类型、灰度比例等信息组装成 SDK 可识别的 Chain JSON。

发布到配置中心时使用固定约定：

module = rules
key = chainKey
value = Chain JSON

业务服务只需要配置自己关心的 chainKeys，运行时 SDK 会自动从配置中心拉取对应规则。

3. 以 LiteFlow 作为执行内核

规则可视化配置平台的运行时没有重复造一套流程执行器，而是基于 LiteFlow 完成链路执行。SDK 负责把管理端发布的 Chain 和 Component 转换成 LiteFlow 可以识别的 Chain、EL 和 Script Node。

运行时核心对象包括：

• ChainHelper：负责规则链和脚本组件的加载、重载、卸载和本地缓存。

• RuleConfigParser：负责从配置缓存读取规则、监听变更，并触发热更新。

• ChainExecutor：业务执行入口，负责主链执行、对比链双跑、按比例切流和结果封装。

• ChainContext：规则执行上下文，提供当前链路、入参、中间计算结果等。

• ChainResultContext：规则结果上下文，脚本组件通过它写入最终输出。

4. 发布前验证、发布中审批、发布后灰度

规则变更风险主要来自"配置正确性"和"线上影响范围"。因此设计上把风险控制拆成三个阶段：

阶段	控制手段	目的
发布前	测试用例、脚本校验、链路执行校验	确认规则逻辑符合预期
发布中	负责人审批、变更明细、权限控制	确认变更被正确的人审核
发布后	双跑对比、按比例切流、发布通知、回滚	小流量验证，发现问题快速止损

5. 支持热更新但保留兜底同步

规则配置发布后，配置服务端会写入数据库并推送配置变更。业务服务内的配置消费 SDK 一方面监听配置中心变更，另一方面也会定时拉取配置兜底，避免只依赖推送导致配置不一致。

热更新路径如下：

配置中心变更
  -> 配置监听器
  -> 本地配置仓储更新缓存
  -> 发送变更事件
  -> 规则解析器监听到变化
  -> ChainHelper reload / unload
  -> LiteFlow FlowBus 更新规则链

上面讲的是设计取舍，接下来再往下一层，看这些设计在系统内部是如何协作的：规则如何从管理端流到运行时，模型如何转换，最终又如何通过 LiteFlow 执行。

六、核心原理

前面讲的是平台为什么要做，以及它提供了哪些能力。进入实现层面后，核心问题可以拆成三个：

• 规则配置如何在各模块之间流转：分别由哪些模块负责编辑、发布、缓存和执行。

• 规则在系统里如何被表达：页面上的空间、选项、组件、链路，最终会对应哪些系统模型。

• 规则如何被真正执行：配置化模型如何转换成可执行流程，业务请求进入后如何得到结果。

这一节按「架构与模型 → 发布与治理 → 拉取、编译与执行」三条主线展开，顺序贴近一条规则从配置到上线的真实路径。

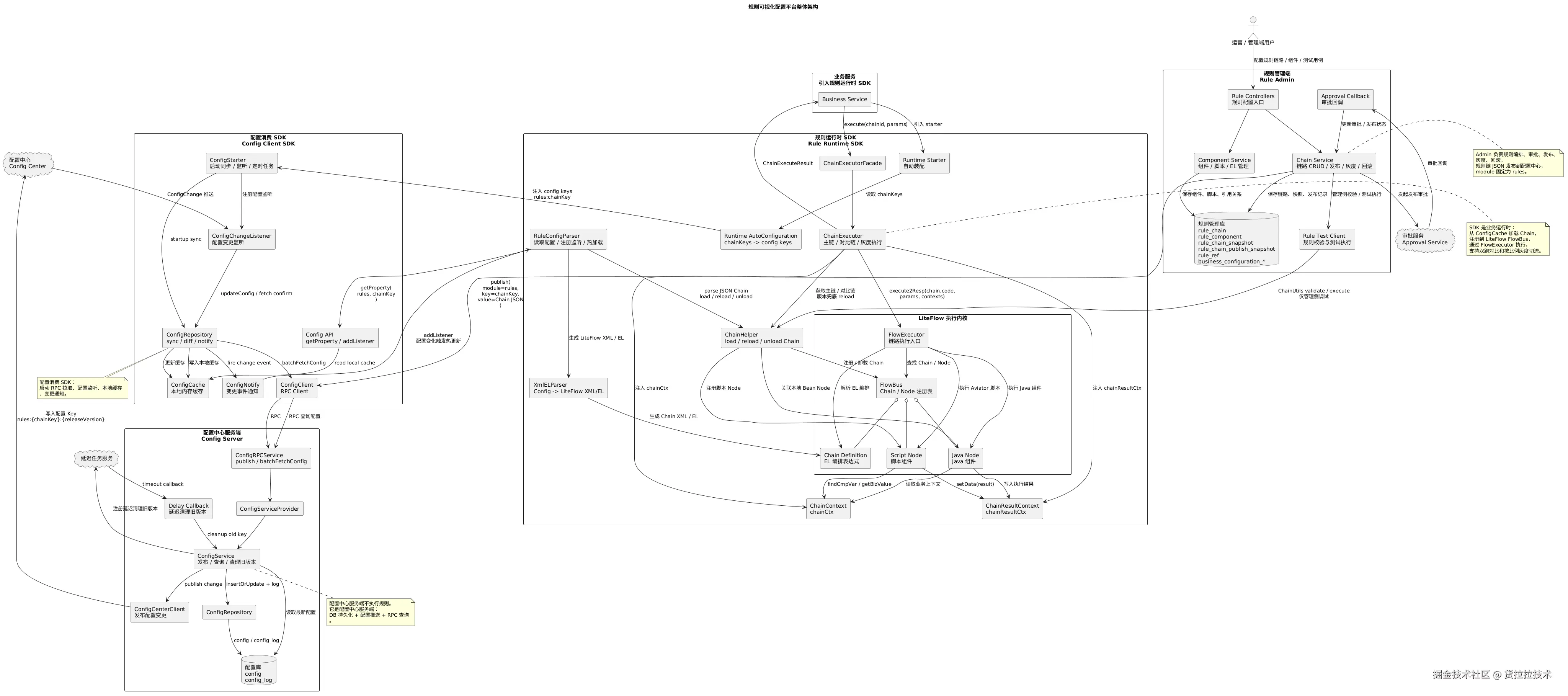

1. 整体架构

整体架构图关注的是"规则如何流转"。一条规则从页面配置开始，经过审批、发布、配置中心下发、客户端缓存，最后进入业务服务本地运行时执行。核心设计取舍是：管理和发布集中化，执行本地化。

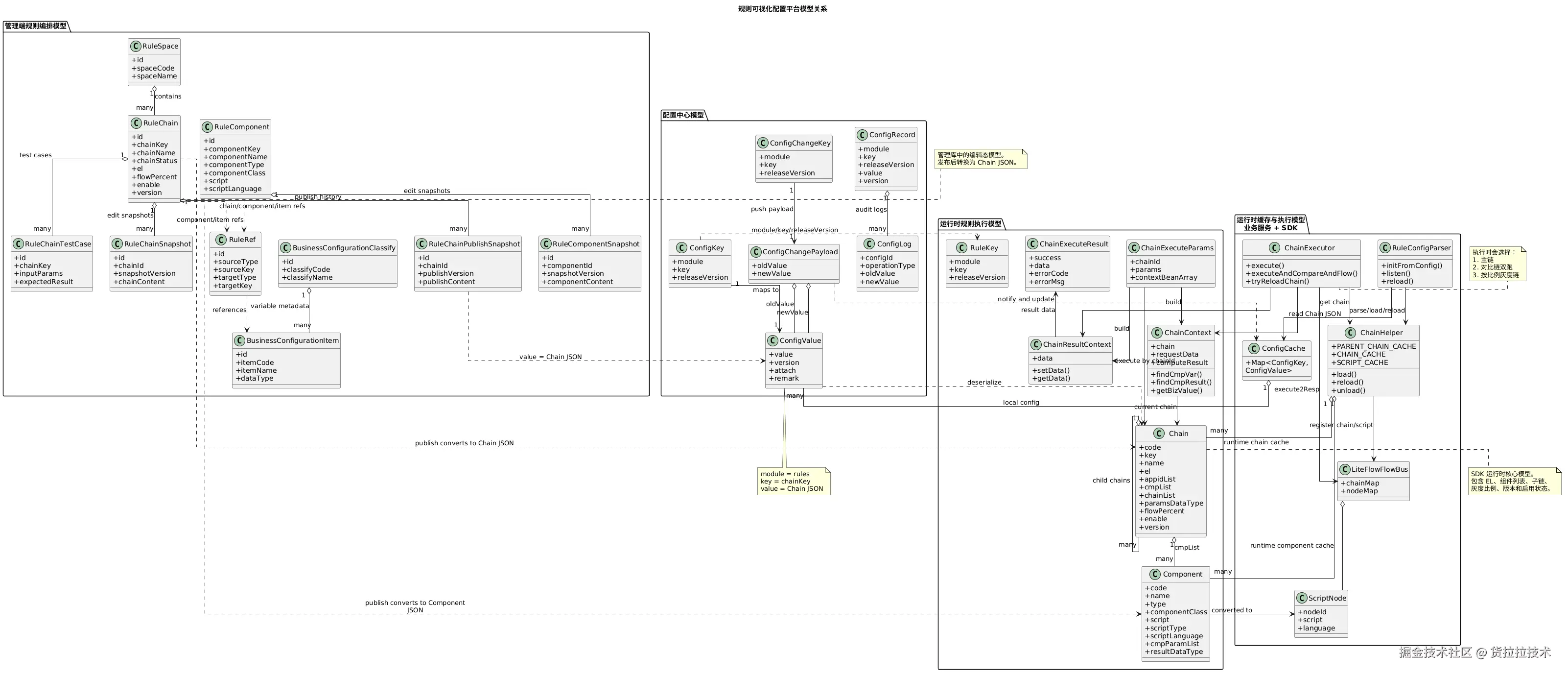

2. 模型关系

模型关系图关注的是"规则如何被表达"。管理端保存编辑态模型；发布时组装成 Chain JSON 写入配置中心；业务服务拉取后反序列化为运行时 Chain、Component，再交给执行器处理。

3. 规则发布全流程

规则发布是管理面到运行面的关键桥梁：ChainDTO → Chain JSON → RPC 写入配置服务端 → Apollo 推送到各业务 Pod。

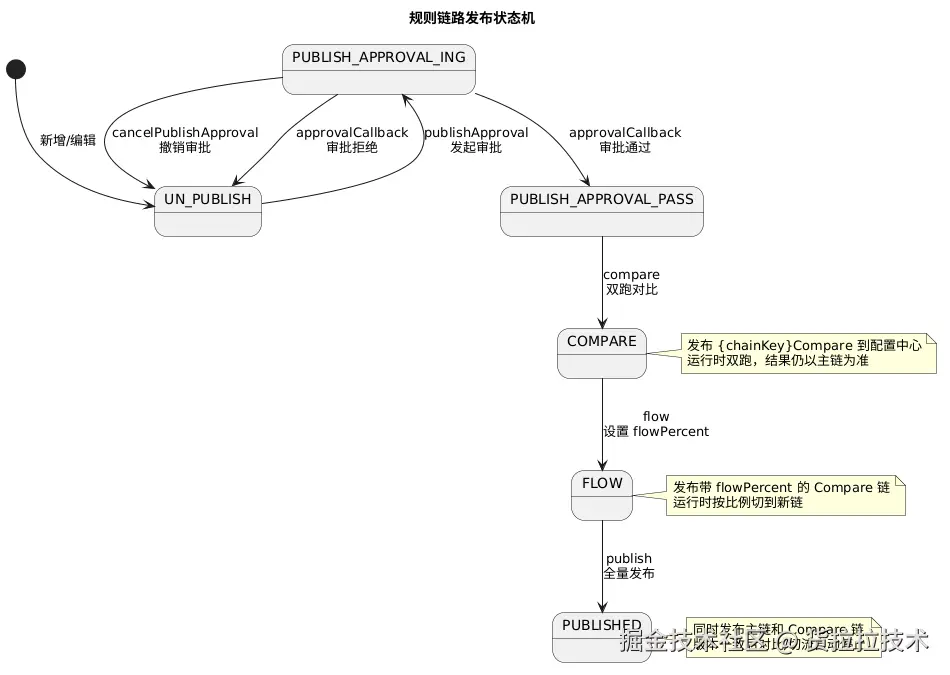

3.1 链路状态

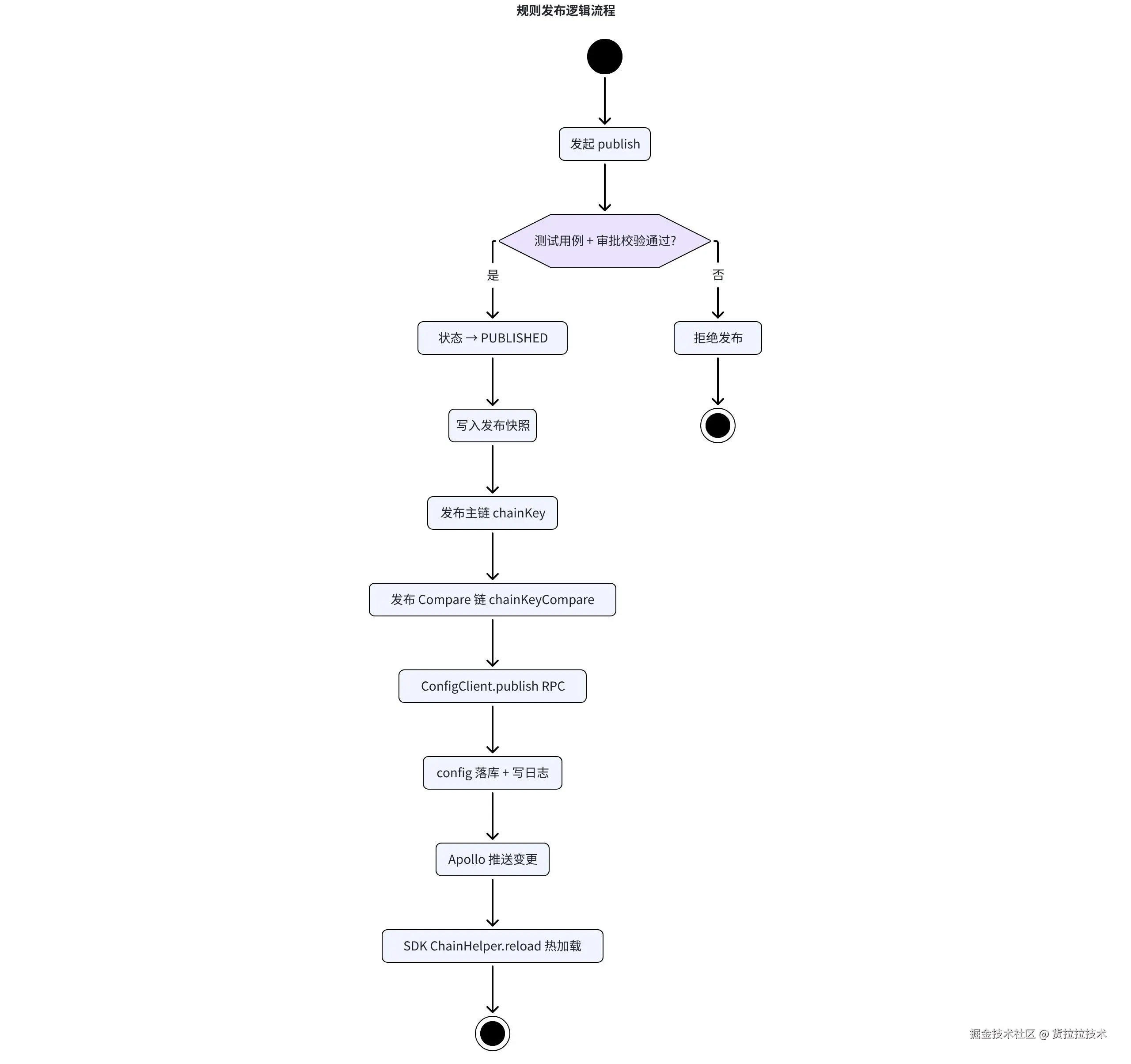

3.2 发布逻辑

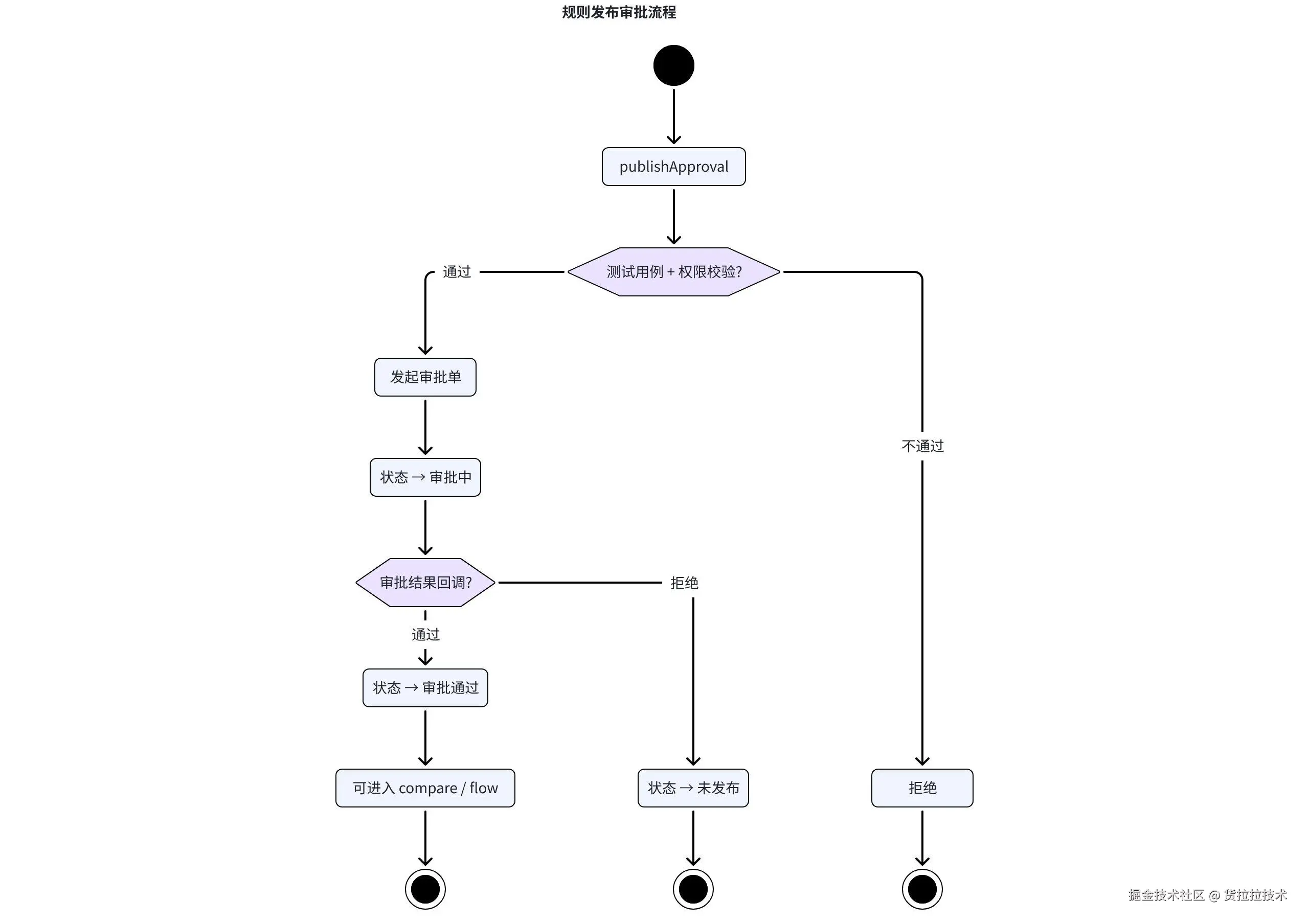

4. 发布审批流程

5. 双跑对比与灰度切流

平台约定 {chainKey}Compare 作为影子链路 Key，在不影响主链结果的前提下验证新规则。

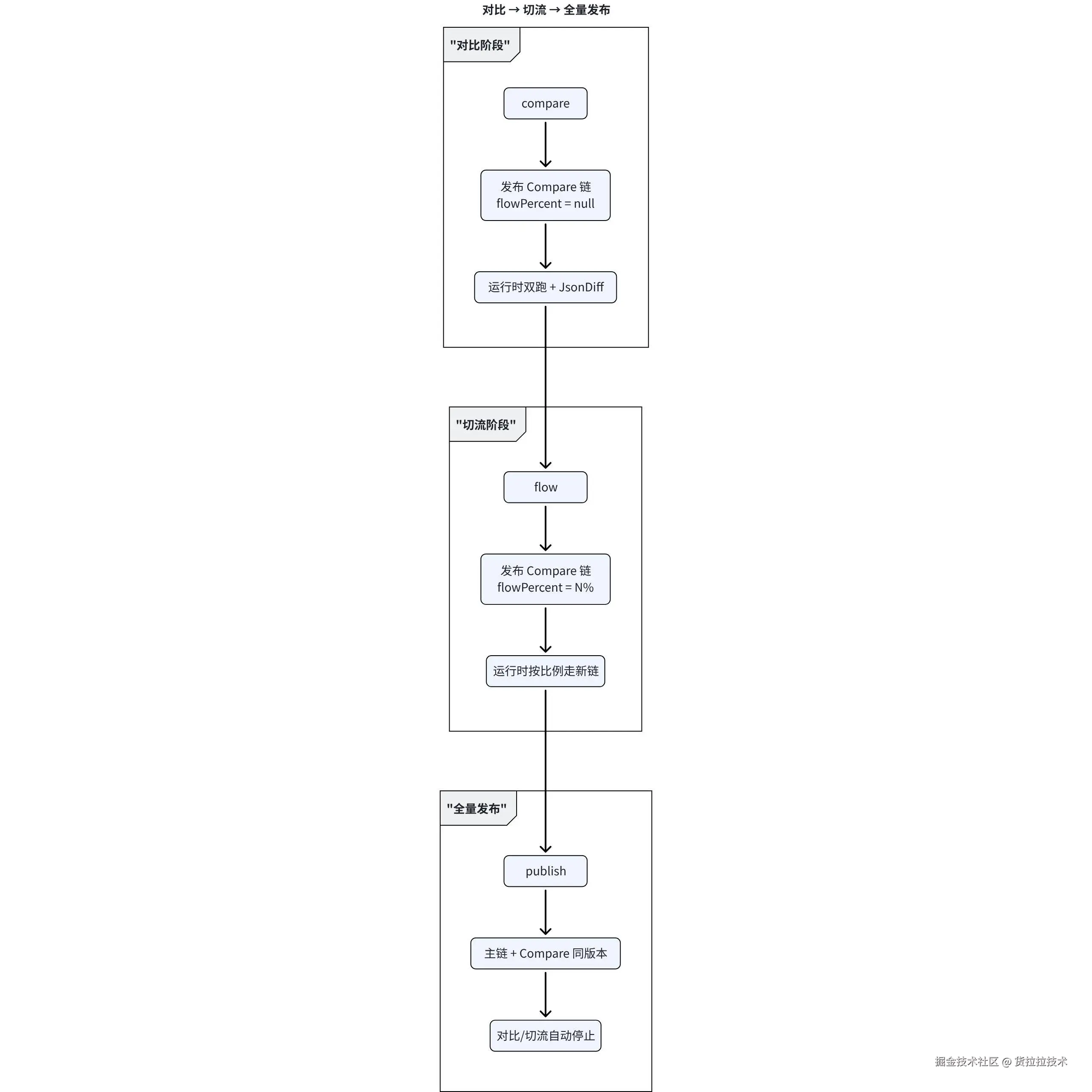

5.1 管理端发布逻辑

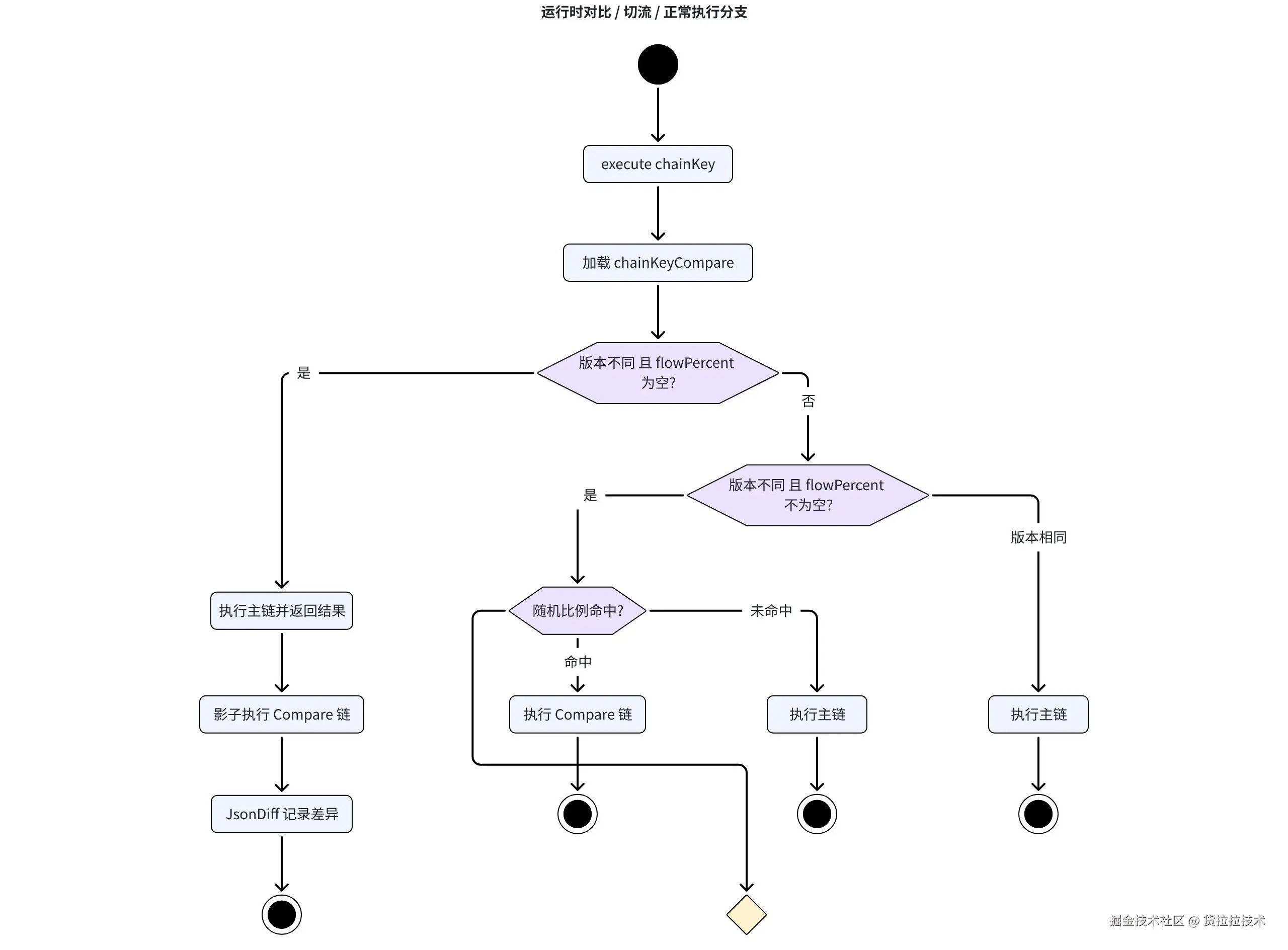

5.2 运行时执行分支

流程与代码对照（运行时）

流程步骤	关键入口
execute chainKey	ChainExecutor.execute
加载 chainKeyCompare	ChainHelper.getByChainCode(appendCompareSuffix(key))
版本不同且 flowPercent 为空 → 双跑	needCompare → doExecute(main) + compare(...)
版本不同且命中比例 → 切流	needFlow + randomPercent <= flowPercent
版本相同 → 正常执行	doExecute(main)
JsonDiff 记录差异	compare() 内 JsonDiff.asJson(old, new)

关键代码（规则引擎 SDK · ChainExecutor）

// executeAndComparedAndFlow --- 对应流程图三条分支
Chain chainCompare = ChainHelper.getByChainCode(appendCompareSuffix(chain.getKey()));

if (needCompare(chain, chainCompare)) {          // 版本不同 && flowPercent == null
    ChainExecuteResult result = doExecute(chain, params);
    compare(chain, result, chainCompare, params); // 影子执行 + JsonDiff，结果仍以主链为准
    return result;
}
if (needFlow(chain, chainCompare) && randomPercent <= chainCompare.getFlowPercent()) {
    return doExecute(chainCompare, params);      // 切流走新链
}
return doExecute(chain, params);                 // 正常执行

// needCompare / needFlow 判断条件
boolean needCompare = !main.version.equals(compare.version) && compare.flowPercent == null;
boolean needFlow    = !main.version.equals(compare.version) && compare.flowPercent != null;

阶段	状态	Compare 链 flowPercent	运行时行为
对比	COMPARE	null	主链返回；影子执行 Compare 并 JsonDiff
切流	FLOW	1~100	按比例走 Compare 链
全量	PUBLISHED	null（同版本）	不再对比/切流

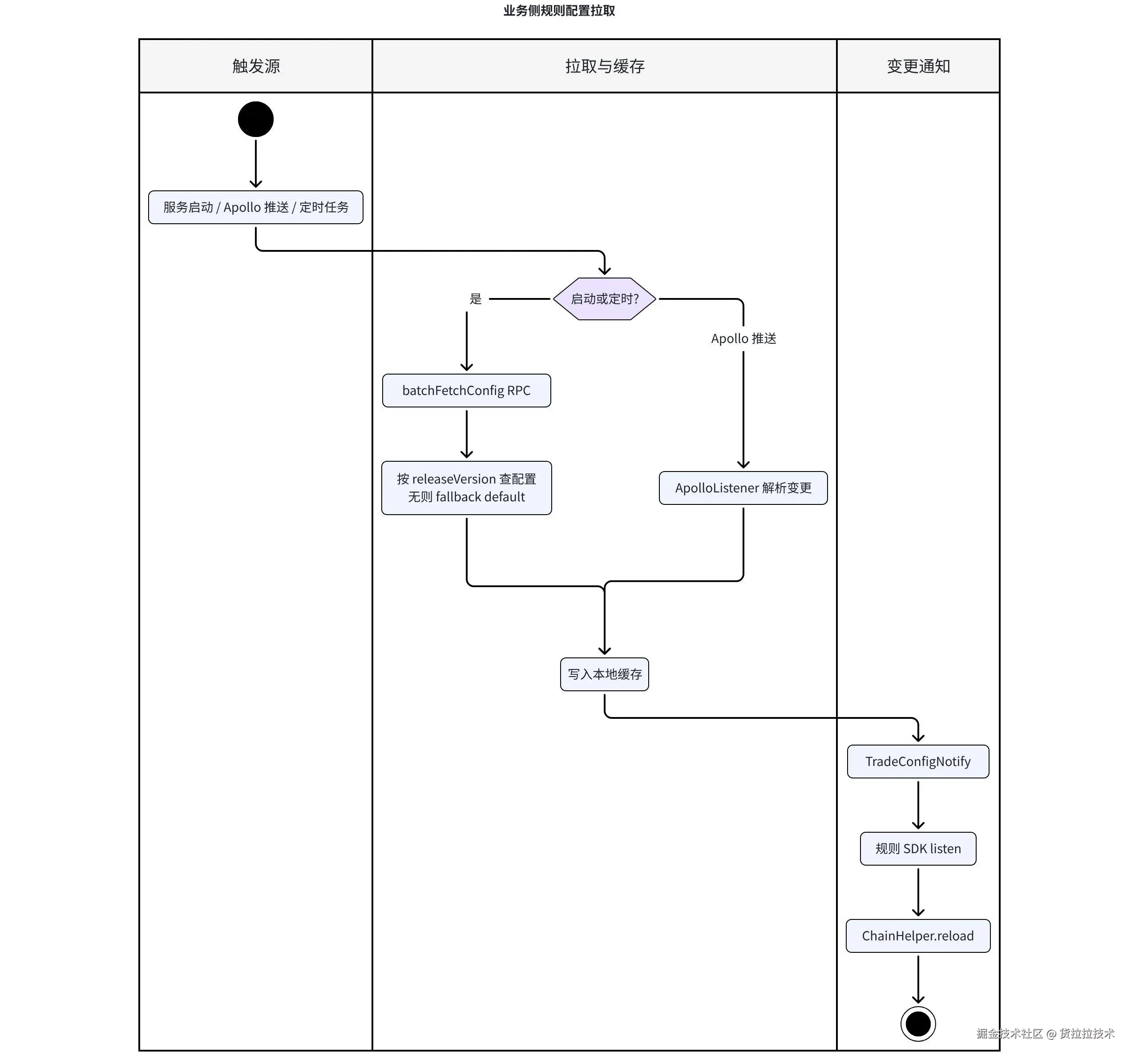

6. 业务侧规则配置拉取

各业务服务引入配置消费 SDK 后，通过三条路径保持配置一致。

流程与代码对照

流程步骤	模块	关键入口
注册 chainKey + Compare	规则引擎 SDK	LiteflowPropertyAutoConfiguration.parseKeys
服务启动 → RPC 拉取	配置消费 SDK	TradeConfigStarter.start → TradeConfigRepository.sync(STARTER)
batchFetchConfig RPC	配置消费 SDK	TradeConfigRepository.sync → TradeConfigClient.batchFetchConfig
releaseVersion fallback	配置服务端	TradeConfigService.getTradeConfig
Apollo 推送 → 解析变更	配置消费 SDK	ApolloListener.listen → needUpdate → updateConfig
定时兜底同步	配置消费 SDK	TradeConfigSyncSchedule → sync(SCHEDULE)
写入本地缓存	配置消费 SDK	fireConfigChange → TradeConfig.putValue
变更通知 → 热加载	规则引擎 SDK	TradeConfigNotify → ApolloParseHelper.listen → ChainHelper.reload

关键代码

// [启动] TradeConfigStarter --- 对应「服务启动」触发源
@PostConstruct
public void start() {
    tradeConfigRepository.sync(SyncSource.STARTER);   // RPC 拉取
    apolloListener.listen();                          // Apollo 监听
    tradeConfigSyncSchedule.start();                  // 定时兜底
}

// [启动/定时] TradeConfigRepository.sync --- 对应「batchFetchConfig RPC」
Lists.partition(keys, 10).forEach(batch -> {
    condition.setReleaseVersion(ReleaseVersionUtil.getReleaseVersion());
    tradeConfigFacade.batchFetchConfig(condition);    // → 配置服务端 RPC
});
fireConfigChange(key, oldValue, newValue, syncSource); // → 写缓存 + notify

// [Apollo] ApolloListener --- 对应「Apollo 推送」分支
config.addChangeListener(event -> {
    if (!needUpdate(tradeConfigKey, apolloKey)) return;  // 灰度版本路由
    tradeConfigRepository.updateConfig(key, apolloValue);
});

// [注册] 规则引擎 Starter --- 每个 chainKey 同时注册 Compare 链
keys.add(chainKey);
keys.add(appendCompareSuffix(chainKey));

// [fallback] 配置服务端 --- 灰度版本查不到时回退 default
if (tradeConfig == null && !DEFAULT.equals(releaseVersion)) {
    return getTradeConfigWithReleaseVersion(list, key, DEFAULT);
}

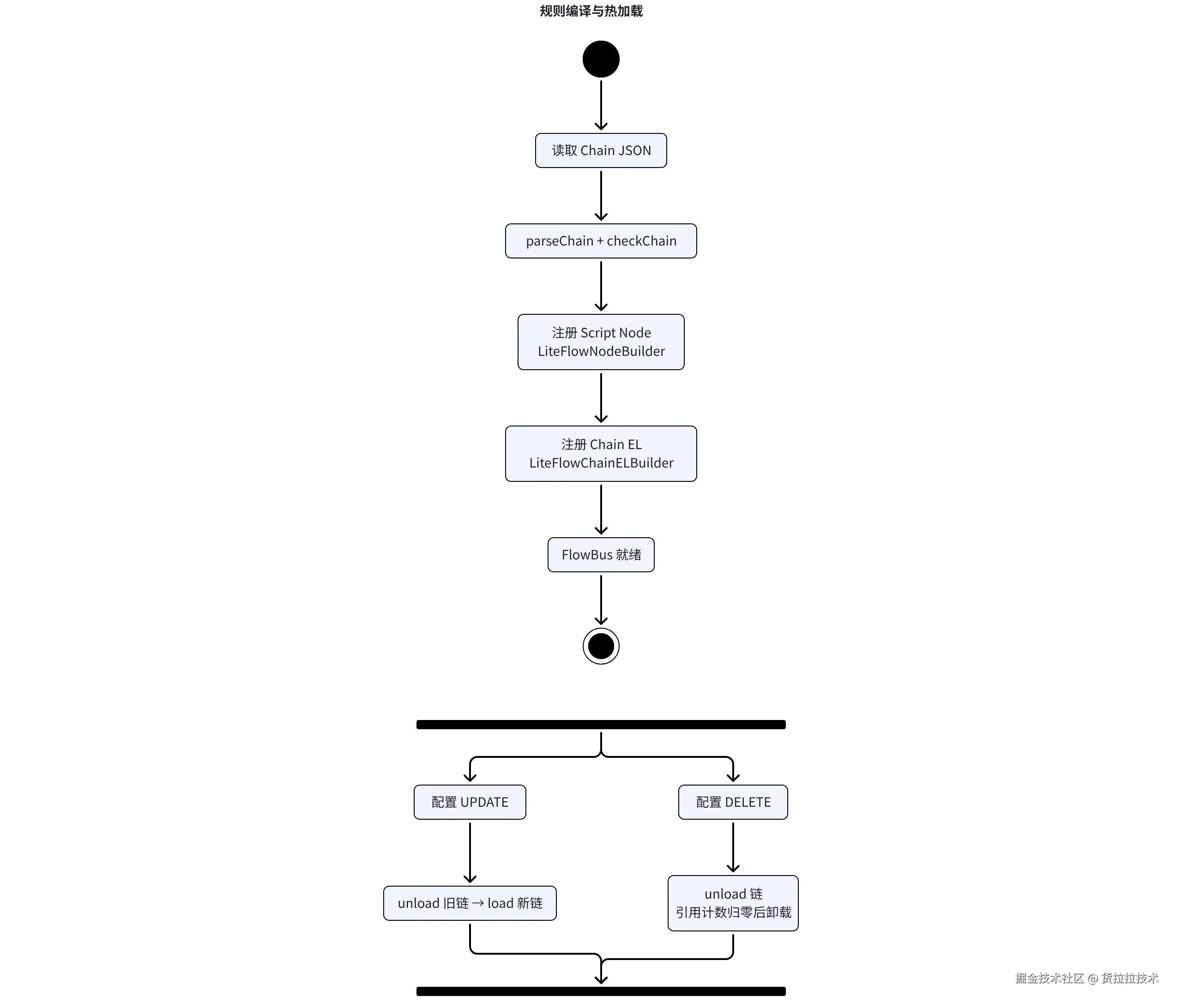

7. 规则编译与热加载

流程与代码对照

流程步骤	模块	关键入口
读取 Chain JSON	规则引擎 SDK	TradeConfig.getProperty(MODULE, chainKey)
parseChain + checkChain	规则引擎 SDK	ChainHelper.parseChain
注册 Script Node	规则引擎 SDK	ChainHelper.loadChainScript → LiteFlowNodeBuilder
注册 Chain EL	规则引擎 SDK	ChainHelper.loadChain → LiteFlowChainELBuilder
配置 UPDATE → 热加载	规则引擎 SDK	ApolloParseHelper.listen → ChainHelper.reload
配置 DELETE → 卸载	规则引擎 SDK	ChainHelper.unload（引用计数归零）

关键代码（规则引擎 SDK）

// [启动] ApolloParseHelper.initFromApollo --- 对应「读取 → 解析 → 注册」
for (RuleEngineKey key : keys) {
    String chainJson = TradeConfig.getProperty(MODULE, key.getChainKey());
    Chain chain = ChainHelper.parseChain(chainJson);  // parseChain + checkChain
    ChainHelper.load(chain);
}

// [load] ChainHelper --- 对应「注册 Script Node + Chain EL」
public static void load(Chain chain) {
    loadChainScript(chain, chain);   // LiteFlowNodeBuilder.createScriptNode().build()
    loadChain(chain, chain);         // LiteFlowChainELBuilder.createChain().setEL(...).build()
}

// [热更新] ApolloParseHelper.listen --- 对应 fork 两条路径
TradeConfig.addListener(event -> {
    switch (changeType) {
        case ADD, UPDATE -> ChainHelper.reload(newChain);  // unload 旧链 → load 新链
        case DELETE      -> ChainHelper.unload(chain);      // 引用计数归零后卸载
    }
});

// [reload] ChainHelper.reload
if (oldChain != null) unload(oldChain);
load(chain);

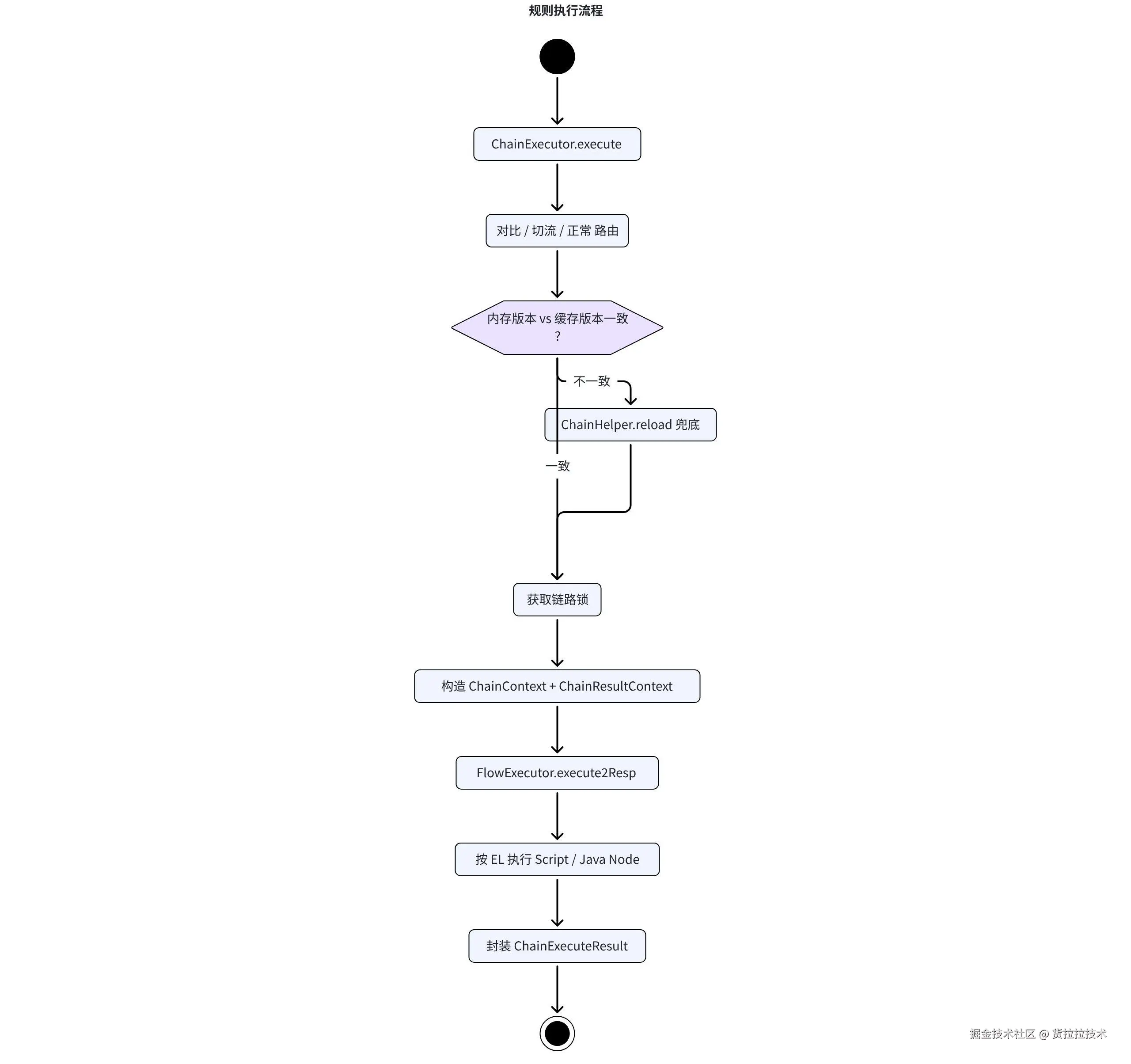

8. 规则执行原理

流程与代码对照

流程步骤	模块	关键入口
ChainExecutor.execute	规则引擎 SDK	ChainExecutor.execute(chainId, params)
对比 / 切流 / 正常路由	规则引擎 SDK	executeAndComparedAndFlow
内存版本 vs 缓存版本兜底	规则引擎 SDK	tryReloadChain
获取链路锁	规则引擎 SDK	chain.getLock().tryLock()
构造上下文	规则引擎 SDK	new ChainContext() + new ChainResultContext()
LiteFlow 执行	规则引擎 SDK	flowExecutor.execute2Resp(chain.getCode(), params, contexts)
封装结果	规则引擎 SDK	chainResultContext.getData() → ChainExecuteResult

关键代码（规则引擎 SDK · ChainExecutor）

// execute --- 入口，先走路由再执行
public ChainExecuteResult execute(String chainId, Map<String, Object> params) {
    Chain chain = ChainHelper.getByChainCode(chainId);
    return executeAndComparedAndFlow(chain, params);  // 对比/切流/正常 路由
}

// doExecute --- 对应流程图「版本兜底 → 加锁 → 构造上下文 → LiteFlow 执行」
private ChainExecuteResult doExecute(Chain chain, Map<String, Object> params) {
    chain = tryReloadChain(chain);                    // 内存 vs 缓存版本兜底
    chain.getLock().tryLock(2, TimeUnit.SECONDS);
    ChainContext ctx = new ChainContext();
    ChainResultContext resultCtx = new ChainResultContext();
    params = ChainHelper.handleParamsDataType(chain, params);
    flowExecutor.execute2Resp(chain.getCode(), params, ctx, resultCtx);
    return new ChainExecuteResult(resultCtx.getData());
}

// tryReloadChain --- 版本不一致时自动 reload
Chain chainReload = ChainHelper.parseChain(TradeConfig.getProperty(MODULE, chain.getKey()));
if (!chain.getVersion().equals(chainReload.getVersion())) {
    ChainHelper.reload(chainReload);
    return chainReload;
}

端到端主链路

页面配置 → 测试验证 → 审批 → compare → flow → publish
  → 配置服务端落库 + Apollo 推送
  → 配置 SDK 拉取/监听 → 本地缓存
  → 规则 SDK 编译加载 → LiteFlow 注册
  → ChainExecutor 执行业务请求

9. 从配置模型到执行模型：LiteFlow 如何承接规则

平台本身并不直接实现一套流程执行引擎，而是把"可视化配置出来的规则"转换成 LiteFlow 能识别的执行模型。这样可以把精力放在规则配置、发布治理、热更新和业务抽象上，底层流程编排、节点调度、上下文传递则交给成熟的流程框架完成。

LiteFlow 里最核心的几个概念是：

LiteFlow 概念	在平台中的含义
Chain	一条规则链路，对应平台里的"链路"
EL	链路编排表达式，描述组件的顺序、条件、分支和组合关系
Node	一个可执行节点，对应平台里的"组件"
FlowBus	LiteFlow 的运行时注册表，保存已经加载的 Chain 和 Node
FlowExecutor	LiteFlow 的执行入口，根据 chainId 执行对应链路
Context	执行上下文，用来在多个组件之间传递入参、中间结果和最终结果

9.1 从可视化链路到 LiteFlow Chain

管理端配置出来的链路，最终会被发布成一份 Chain JSON。这份 JSON 里包含链路编码、EL 表达式、组件列表、子链路、参数类型、版本号、是否启用、灰度比例等信息。

一个简化后的结构可以理解为：

{
  "key": "address_edit_strategy",
  "el": "THEN(checkCity, checkOrderStatus, buildResult)",
  "enable": true,
  "version": 12,
  "flowPercent": 10,
  "cmpList": [
    {
      "code": "checkCity",
      "componentClass": "SCRIPT",
      "script": "cityId in supportCityList"
    },
    {
      "code": "checkOrderStatus",
      "componentClass": "SCRIPT",
      "script": "orderStatus == 'WAIT_ACCEPT'"
    },
    {
      "code": "buildResult",
      "componentClass": "SCRIPT",
      "script": "setData(chainResultCtx, 'allowEditAddress', true)"
    }
  ]
}

运行时 SDK 启动后，会从配置缓存中读取这份 Chain JSON，然后做两件事：

• 把链路里的 el 注册成 LiteFlow 的 Chain。

• 把链路里的每个组件注册成 LiteFlow 的 Node。

也就是说，业务侧看到的是"配置了一条规则链"，LiteFlow 底层看到的是"一条可执行 Chain + 多个可执行 Node"。

9.2 EL 表达式负责描述编排关系

EL 是 LiteFlow 的编排语言。平台里的"链路画布"最终会转换成 EL 表达式，交给 LiteFlow 解析。

例如顺序执行可以表达为：

THEN(checkCity, checkOrderStatus, buildResult)

带条件分支时，可以表达为：

IF(checkRisk, denyResult, THEN(checkCity, buildResult))

这层转换非常关键。可视化平台对用户暴露的是流程图、组件和字段；运行时真正执行的是 LiteFlow 的 EL。这样既能提升配置侧的易用性，又能保持执行侧的稳定性。

9.3 组件会被转换成 LiteFlow Node

平台里的组件有两种典型实现方式：

• Java 组件：提前写好并注册到 Spring 容器里，适合稳定且复杂的逻辑。

• 脚本组件：发布时带着脚本内容下发，运行时动态注册成脚本节点，适合频繁变化的判断逻辑。

对于脚本组件，运行时会把组件编码、脚本内容、脚本语言注册到 LiteFlow 的 Node 中。组件执行时，可以从上下文里拿到入参，也可以把结果写回上下文。

比如一个脚本组件可以做这样的事情：

读取 cityId、orderStatus
  -> 判断是否命中条件
  -> 把判断结果写入 chainCtx 或 chainResultCtx

在这个过程中，LiteFlow 负责"什么时候执行这个节点"，平台负责"这个节点里具体执行什么业务逻辑"。

9.4 FlowBus 是运行时规则注册表

LiteFlow 运行时会把 Chain 和 Node 注册到 FlowBus。可以把 FlowBus 理解为一个内存中的规则执行注册表：

• chainMap 保存链路定义。

• nodeMap 保存节点定义。

• 执行时根据 chainId 找到对应 Chain。

• Chain 再根据 EL 找到需要执行的 Node。

平台的热更新能力，本质上也是围绕 FlowBus 做的。当配置中心推送新规则后，运行时会解析新的 Chain JSON，再执行：

卸载旧 Chain / 旧 Script Node
  -> 注册新 Chain / 新 Script Node
  -> 后续请求自动使用新版本规则

为了避免执行过程中链路被并发修改，运行时通常会在链路维度做必要的锁控制，并通过版本号判断本地缓存是否需要重新加载。

9.5 FlowExecutor 负责真正执行链路

业务服务最终不会直接操作 FlowBus，而是调用平台封装的执行入口。执行入口会先做一些平台层逻辑：

• 根据 chainId 找到主链。

• 判断是否存在对比链。

• 判断是否需要双跑对比。

• 判断是否命中灰度比例。

• 构造规则执行上下文。

准备完成后，才会调用 LiteFlow 的 FlowExecutor 执行：

FlowExecutor.execute2Resp(chainCode, params, contextBeans)

LiteFlow 会根据 chainCode 找到对应 Chain，解析 EL，按顺序或分支执行 Node。每个 Node 执行时共享同一组上下文，所以前一个组件的计算结果可以被后一个组件继续使用。

9.6 上下文负责串起整个执行过程

规则执行不是简单地返回 true 或 false。许多业务场景需要读取原始入参、保存中间判断结果、输出结构化结果。因此平台在 LiteFlow 的上下文机制上封装了两个核心上下文：

• ChainContext：保存当前链路、请求入参、中间计算结果，组件可以从这里读取变量或查找其他组件结果。

• ChainResultContext：保存最终输出结果，结果组件会把业务需要的返回值写到这里。

以前面的地址编辑规则为例：

checkCity
  -> 从 ChainContext 读取 cityId
  -> 写入 citySupportEdit = true

checkOrderStatus
  -> 从 ChainContext 读取 orderStatus
  -> 写入 orderCanEditAddress = true

buildResult
  -> 读取前两个组件结果
  -> 向 ChainResultContext 写入 allowEditAddress、reason

最终 ChainExecutor 会把 ChainResultContext 里的数据封装成统一的执行结果返回给业务服务。

9.7 为什么不直接远程调用规则中心执行

这套设计选择"规则中心负责配置和发布，业务服务本地 SDK 负责执行"，主要是出于几个考虑：

• 性能更稳定：规则执行发生在业务服务进程内，不需要每次请求都远程调用规则中心。

• 可用性更好：配置中心短暂不可用时，业务服务仍然可以使用本地缓存中的规则继续执行。

• 热更新足够快：配置变更通过监听和定时同步进入本地缓存，再触发 LiteFlow reload。

• 业务扩展更方便：业务服务可以传入自己的上下文 Bean，也可以注册本地 Java 组件。

所以 LiteFlow 在这里承担的是"本地流程执行内核"的角色，而规则可视化配置平台承担的是"规则资产管理、配置发布和运行时适配"的角色。上面第 6~8 节已从代码层面展开了配置拉取、编译热加载和执行细节，这里补充的是 LiteFlow 层的概念映射。

到这里，平台从"配置如何发布"到"规则如何执行"的主链路已经完整了。不过要理解这个平台为什么能够承载复杂业务规则，还需要回到配置侧的几个基础抽象：空间、类别、选项、组件、链路。它们决定了管理端是否易用，也决定了规则资产能否持续沉淀。

七、几个关键抽象

如果只看模型名，空间、类别、选项、组件、链路这些概念会显得比较抽象。更直观的理解方式，是把它们放到一个具体业务场景里看。

假设有这样一个规则：用户修改订单地址时，系统需要判断是否允许修改。这个判断可能受多种因素影响，比如城市、订单状态、用户类型、车型、是否已经接单、是否命中风险策略等。最终规则可能输出：

{
  "allowEditAddress": true,
  "reason": "当前城市和订单状态允许修改地址"
}

如果写在代码里，这类规则往往会变成连续的 if/else。如果写成普通配置，又容易演变成一段难以维护的 JSON。平台要做的事情，就是把这段业务判断拆成几个层次清晰、可以复用的抽象。

空间：先解决"谁管理谁"的问题

空间可以理解为规则资产的业务边界。比如地址编辑策略、开票策略、解绑策略可以分别放到不同空间里。每个空间有自己的字段、组件、链路和权限，互不影响。

这样可以避免规则平台变成一个缺少边界的公共配置区。地址编辑相关人员只管理地址编辑空间，开票相关人员只管理开票空间。权限边界清晰之后，规则配置才适合开放给更多业务方参与。

类别：让规则资产更容易查找

当一个空间里的字段和组件越来越多时，只靠名称搜索会很难维护。类别就是用来给规则资产分组的。

仍然以上面的地址编辑规则为例，可以把字段分成"订单字段""城市字段""用户字段""风控字段"，把组件分成"状态判断""城市判断""结果输出"。后续配置人员想找"订单是否已接单"这样的字段，就不需要在所有字段里搜索，而是可以直接到订单字段分类下查找。

类别本身不参与规则执行，但它决定了平台是否好用。规则资产越多，分类越重要。

选项：把业务字段变成规则可识别的变量

选项是规则中可以使用的字段或变量。它既可以来自业务入参，也可以是组件执行后的中间结果。

比如地址编辑规则里可能会维护这些选项：

选项	含义	类型
cityId	城市 ID	数字
orderStatus	订单状态	枚举
userType	用户类型	枚举
isDriverAccepted	司机是否已接单	布尔
allowEditAddress	是否允许改地址	布尔

有了选项，规则配置就不再是"手写字段名"。配置人员可以从页面选择字段，平台也能基于字段类型做校验，减少把数字、字符串、布尔值混用导致的低级错误。

组件：把一段判断逻辑沉淀为可复用单元

组件可以理解为规则里的一个方法。它接收一些选项作为输入，经过判断后产出一个结果。

例如可以拆出几个组件：

• 判断城市是否支持地址编辑 ：输入 cityId，输出 citySupportEdit。

• 判断订单状态是否允许改地址 ：输入 orderStatus、isDriverAccepted，输出 orderCanEditAddress。

• 生成最终结果 ：输入前面两个判断结果，输出 allowEditAddress、reason。

组件可以有不同类型：

• 布尔组件：回答"是不是"的问题，比如"订单是否允许改地址"。

• 选择组件：回答"选哪一个"的问题，比如"当前场景应该采用哪种处理方式"。

• 结果组件：负责组织最终输出，比如返回是否允许及原因。

组件也可以有不同实现方式。稳定且复杂的逻辑适合写成 Java 组件，例如需要访问本地服务、复用复杂算法的逻辑；频繁调整、表达式较简单的逻辑适合脚本组件，例如某几个字段之间的条件判断。

链路：把组件编排成完整业务决策

链路就是完整的规则流程。它把多个组件按顺序、条件和分支组织起来，形成一次完整的业务决策。

地址编辑规则的链路可以抽象成：

开始
  -> 判断城市是否支持地址编辑
  -> 判断订单状态是否允许改地址
  -> 如果两个判断都通过，输出 allowEditAddress = true
  -> 否则输出 allowEditAddress = false 及原因
结束

在运行时，业务服务只需要调用：

execute("address_edit_strategy", requestParams)

SDK 会根据链路定义执行对应组件，把中间结果放入上下文，最终返回结构化结果。

这几个抽象组合起来之后，规则配置就不再是"配置一段 JSON"，而是形成了一套可维护的规则资产体系：空间解决隔离和权限，类别解决组织和查找，选项解决字段标准化，组件解决逻辑复用，链路解决完整决策编排。

当这些抽象和底层运行机制都具备之后，平台带来的变化就不只是"配置更方便"，而是规则从开发、验证、上线到回滚的整个生命周期都被重新组织了一遍。

八、实践效果

规则可视化配置平台适合承接这类场景：

• 判断条件多，且经常变化的业务开关。

• 需要输出结构化结果的业务策略。

• 需要按城市、渠道、业务线、人群、订单状态等维度分支的规则。

• 需要发布审批、线上对比、灰度切流和快速回滚的高风险配置。

• 希望沉淀字段、组件和链路资产的复杂业务域。

效率提升

改造前	改造后
配置结构自由，人工维护容易出错	页面可视化编辑，字段、组件、链路结构化管理
回归场景困难，需要构造真实业务链路	页面测试用例可直接构造参数并执行规则
规则发布后责任人感知弱	审批、通知、发布卡片统一管控
规则散落在代码和配置中，复用困难	字段、组件、链路沉淀为规则资产
变更一次性全量生效风险高	双跑对比、灰度切流、快速回滚

这些效果并不是某个单一功能带来的，而是结构化表达、发布治理、本地执行和热更新机制共同作用的结果。

九、总结

规则可视化配置平台的价值，不只是把规则"搬到页面上配置"，而是把复杂业务规则从散落的代码和配置中抽象出来，形成一套完整的表达、验证、发布、运行和治理机制。

它背后的关键设计可以概括为三点：

• 用字段、组件、链路把复杂业务规则结构化。

• 用配置中心和运行时 SDK 把规则安全地下发并在业务服务本地执行。

• 用测试用例、审批、双跑、灰度和快照回滚控制规则变更风险。

当业务规则越来越多、变化越来越频繁时，单纯依赖代码分支或普通配置中心都会逐渐难以维护。把规则平台化、资产化、治理化，才是长期可维护的方向。
