从AI 视频到可用资产：聊浏览器端图像编辑器的架构设计

帧编辑器的架构设计：命令模式、操作回放与状态管理

AI 生成视频已经可以让不会美术的人生成自己想要的动画。但生成出来的视频，要如何应用？除了短剧和解说漫，它能不能变成游戏引擎能用的精灵图？能不能变成发到社交平台的透明 GIF？能不能做成游戏 MOD？这些是和普通大众日常息息相关的。

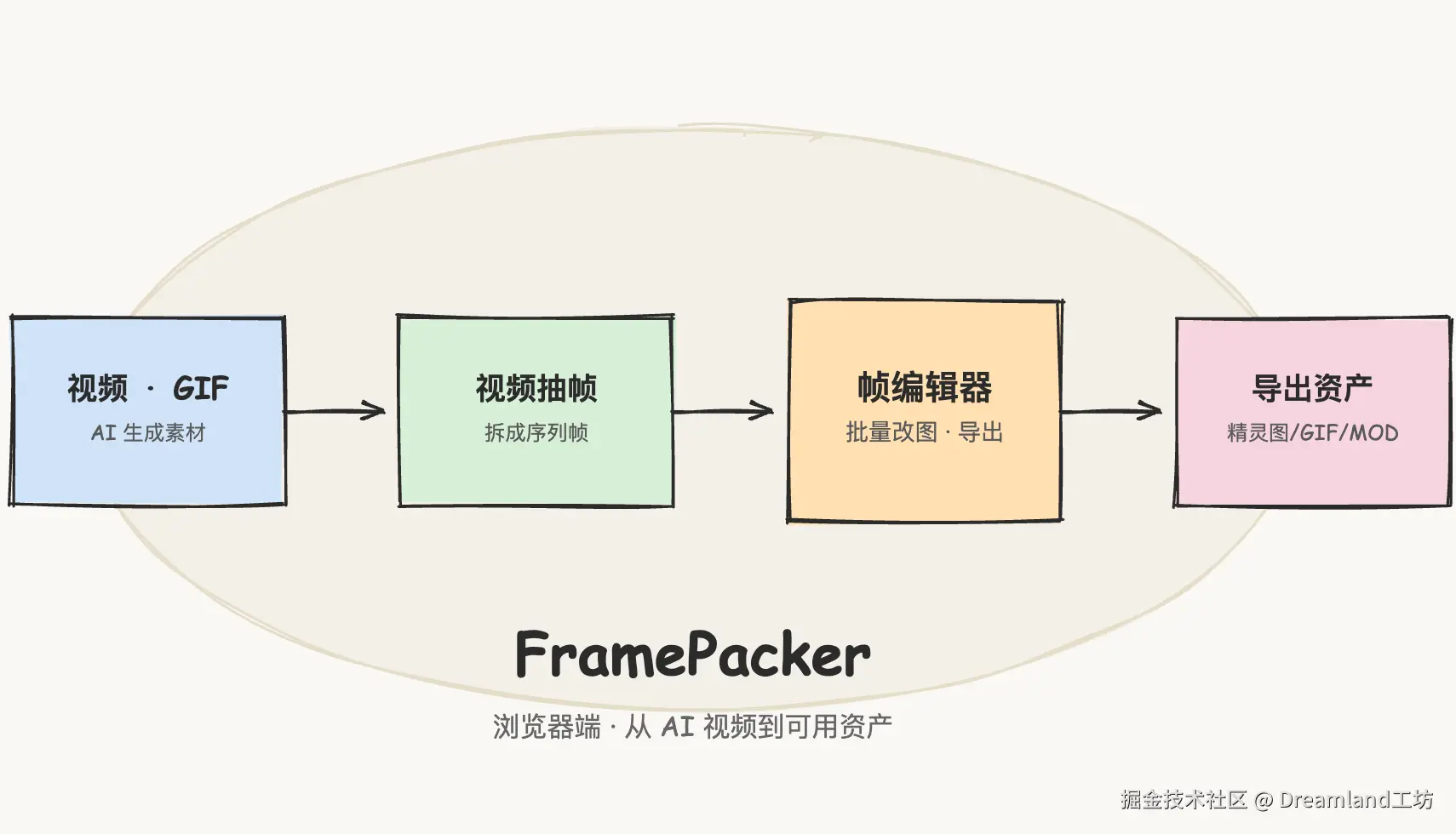

FramePacker 是我们在做的一个浏览器端工具，目标是打通从 AI 视频到可用资产的最后一公里。只要拖入视频、GIF 或者一批图片，就可以在浏览器里完成所有处理，导出为你需要的动画资产。在上篇文章中我们讲了在浏览器中实现视频抽帧和导出管线的设计。这一篇我们就从工程角度来聊聊编辑器的架构设计和取舍。

为什么必须要做编辑器？因为 AI 生成的角色动画不是"抽帧就能用"，不仅要去除背景、水印，可能也需要修边缘、修细节、调节奏。这些问题很难通过一键来完全解决，所以最好的方式，就是在抽帧和导出之间加一步"编辑"，才能达到易用性与灵活性的平衡。

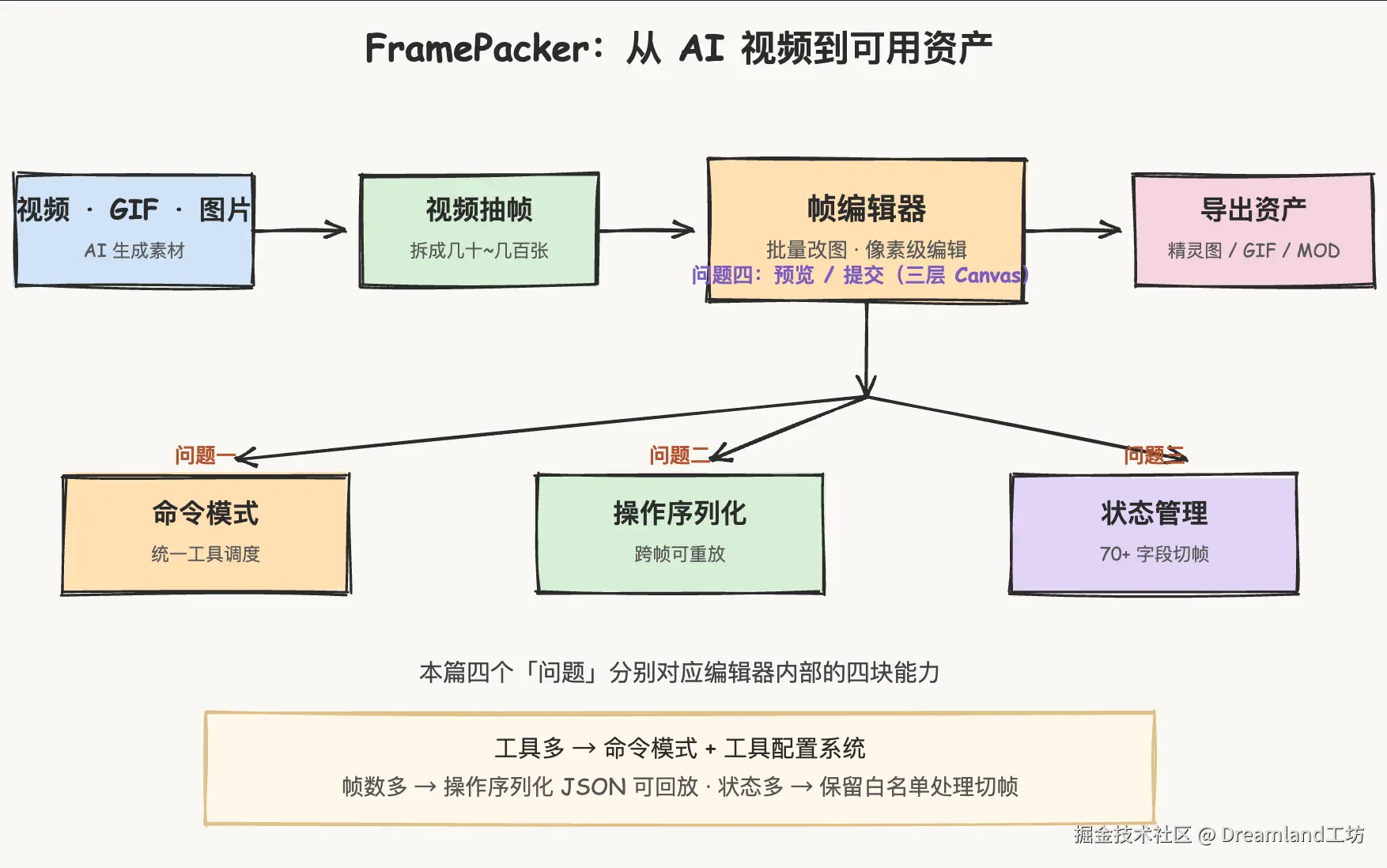

具体来说，这个编辑器的实现要面对四个实际问题。

问题一：十几种工具，如何设计统一的架构调度

做改图工具，最基础的是要有一组编辑功能：画笔、橡皮擦、矩形填充、油漆桶、换色、反色、柔化、选区移动......总共十几种甚至几十种。每种工具的交互方式完全不同。

最简单的做法是在按下事件的回调里写 if-else 链：

function onPress(tool, point) {
    if (tool === 'brush') {
        startStroke(point)
    } else if (tool === 'rect') {
        startShape(point)
    } else if (tool === 'bucket') {
        doFill(point)
    } else if (tool === 'clbg') {
        sampleColor(point)
    }
    // 每加一个工具，这个函数多一条分支
}

但显然这是不行的。分支爆炸只是表面问题。真正的问题更深：每个工具的完整交互远比"按下时做什么"复杂。例如换色需要采样→预览→参数调节→应用/取消的完整状态机；反色需要预览→通道开关→应用→退出；而选区移动有拖拽偏移→确认→填充模式选择。这些状态机塞不进一个 switch-case。

按交互原语分类

实际的设计是按主导交互原语把工具分成五个族。分类依据是决定工具在主循环中走哪条分发路径的那条交互特征，不按其他辅助行为归类------套索虽然有拖拽，但它建立的是选区，归入选区族；换色虽然有预览，但它始于画布采样，归入采样族：

族	工具	交互特征
拖拽族	画笔、橡皮擦、矩形、椭圆	按下→拖拽→抬起，连续操作
采样族	换色	画布取色采样→预览→参数调节→确认/取消
单击族	油漆桶、吸管	单击即执行，无后续交互
预览族	柔化、反色	预览→参数调节→应用，无指针操作
选区族	矩形选框、套索、魔棒、选区移动	选框建立→选区操作

每个族共享一套交互骨架。拖拽族在按下、拖拽、抬起三个阶段各调一个钩子，采样族在采样后接管预览状态机。主循环按族分发事件，不需要知道当前激活的是族里的哪个具体工具。

统一命令接口

每个命令实现同一个描述符：

// 命令接口定义
{
    name: string,                      // 工具标识
    family: 'drag' | 'sample' | 'one-shot' | 'preview' | 'selection',
    canEnter?(state): boolean,
    onEnter?(state): void,
    onExit?(state): void,
    onPress?(state, point): void,
    onDrag?(state, point): void,
    onRelease?(state, point): void,
    onCancel?(state): boolean,         // 返回 true 表示已处理，不往上冒泡
    apply?(state): void,
    discard?(state): void,
}

所有钩子都是可选的。单击族可能只需要 onPress 和 apply。预览族完全不需要指针钩子。拖拽族的三个指针钩子全部透传到编辑器主循环：命令文件只是一个薄的映射层：

// 画笔：拖拽族的典型形态
export const Brush = {
    name: 'brush',
    family: 'drag',
    onPress(state, point)  { doStrokeStart(state, point) },
    onDrag(state, point)   { doStrokeMove(state, point) },
    onRelease(state, point) { doStrokeEnd(state, point) },
}

采样族完全不同。换色工具有完整的状态机：

export const ClearBackground = {
    name: 'clbg',
    family: 'sample',

    async apply(state) {
        if (state.tool !== 'clbg') return
        if (state.samplePoint == null) return
        await doClearBackground(state, state.samplePoint.x, state.samplePoint.y)
        state.samplePoint = null
    },

    discard(state) {
        state.samplePoint = null
    },

    onCancel(state) {
        if (state.samplePoint != null) {
            state.samplePoint = null
            return true   // 已处理，不往上冒泡
        }
        return false       // 不在采样态，让外层处理
    },
}

onCancel 有两级处理：如果在采样态（已取色还没应用），Esc 清掉采样点，事件到此为止。不在采样态，返回 false，Esc 冒泡到通用编辑器层处理，防止采样点被清掉的同时工具也被退出。

除了接口统一，所有命令的 apply 实现也遵守同一条安全规则：先执行计算，成功后才修改状态。这保证在任何一步出错时编辑器状态不会出现脏数据。

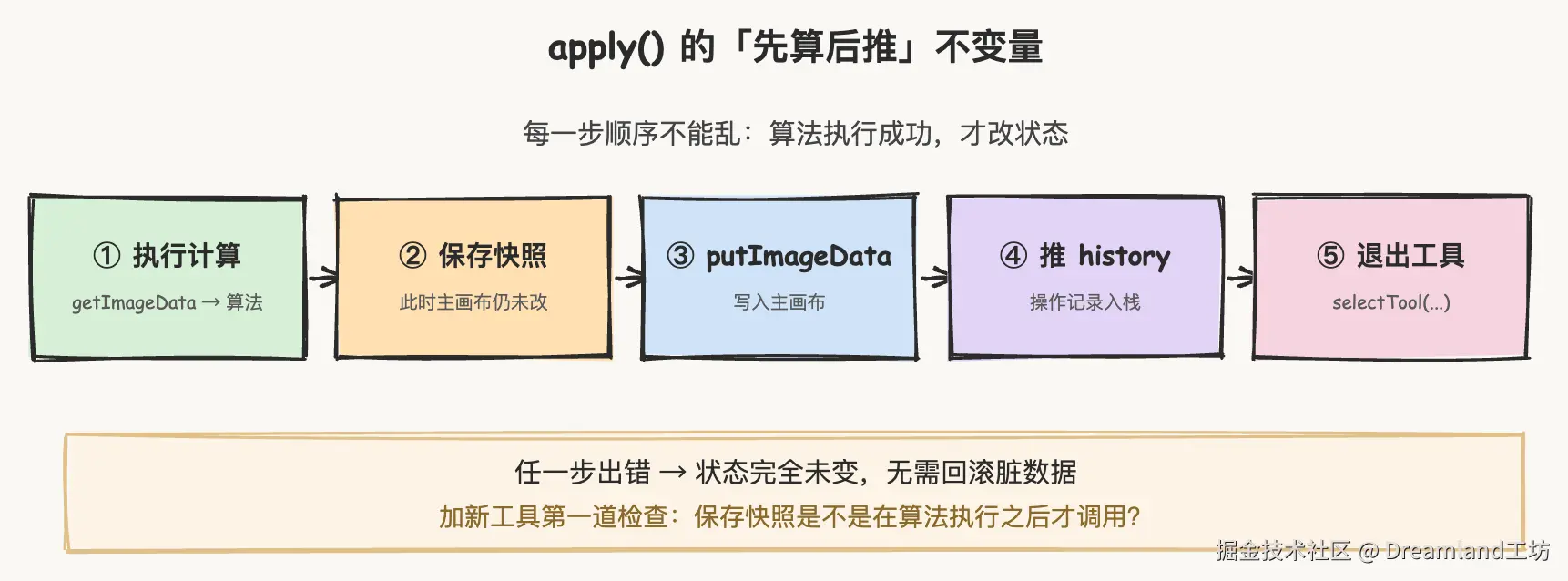

"先算后推"不变量

所有命令的 apply 方法都遵循同一个规则：先执行计算，成功后才修改状态。反色工具把这个模式体现得最清楚：

apply(state) {
    const ctx = state.ctx
    if (ctx == null || state.tool !== 'invert') return

    const imageData = ctx.getImageData(0, 0, W, H)
    // 执行反色计算
    doInvert(imageData, cfg, mask)
    // 保存撤销快照（此时主画布仍为未反色状态）
    saveSnapshot(state)
    // 写入画布
    ctx.putImageData(imageData, 0, 0)
    // 记录操作
    state.history.push(makeInvertRecord(maskId, cfg))  // maskId：是选区标识（下一节展开）
    // 退出工具
    selectTool('brush')
}

每一步的顺序不能乱。如果第 1 步（反色计算）抛错了，第 2-4 步不会执行，状态完全未变，没有脏数据需要回滚。如果 RGB 和 Alpha 两个通道都关着------实际上什么都没做，就直接切回画笔退出，不在撤销栈里留空操作。

这是加新工具时的第一道检查：新的 apply 方法里，保存快照是不是在算法执行之后才调？

工具配置系统

命令接口定义了工具"能做什么"。但工具还有一层配置，定义了"什么时候能做"和"做了之后走什么流程"。

// 预览工具的配置骨架
{
    canApply(state): boolean,            // 工具是否可以执行
    hasChanged(state): boolean,          // 是否真的改变了什么
    confirmOnSwitch: boolean,            // 切工具时是否弹确认框
    crossFrameNav: boolean,              // 是否支持跨帧预览导航
    uiPanels: ['tolerance', 'opacity', ...],  // 声明式面板布局
}

canApply 控制预览工具的"应用"按钮是否可点。换色需要采样点非空才就绪。没有 canApply 的话，apply 里的所有 if (samplePoint == null) return 守卫就要在 UI 层再做一遍。

hasChanged 解决"静默退出"问题。如果在预览态下调整了很多参数，在没有应用的情况下切走或者关闭，就需要询问一下是否要应用效果，不然很容易手滑错误关闭，丢失编辑操作。

confirmOnSwitch 控制从预览工具切换时的行为。为 true 的工具切换前弹"是否应用当前效果"，为 false 的跳过。

这三个字段集中在配置文件中声明。命令只管"如何执行"，配置只管"何时可执行、何时可退出"。这是刻意做的分层。

注册表

所有命令以名称索引存在一个字典里：

const toolRegistry = {
  brush:              Brush,
  eraser:             Eraser,
  rect:               Rect,
  clearBackground:    clearBackground,
  floodFill:          FloodFill,
  soften:             Soften,
  invert:             Invert,
  eyedropper:         Eyedropper,
  // 十多种工具，五种交互族
}

主循环的指针事件处理不知道当前激活的是哪个工具，只管查表：

function handlePointerDown(state, point) {
  const tool = toolRegistry[state.activeTool]
  tool?.onPress?.(state, point)
}

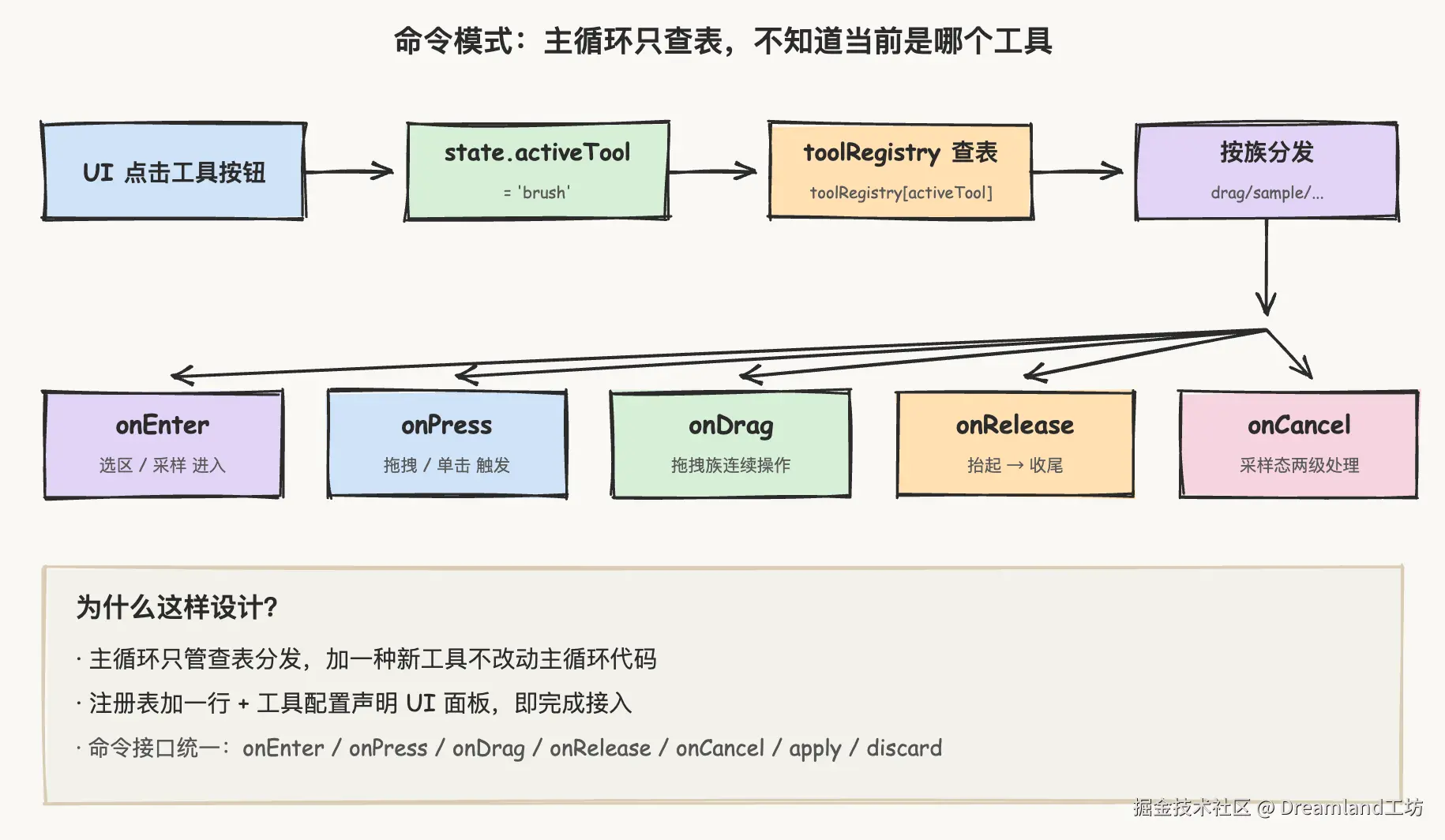

分发路径：UI 层点击工具按钮，设 state.activeTool → 后续指针事件由主循环查注册表 → onPress/onDrag/onRelease 按族统一分发。

加一个新工具不需要改主循环代码。假设后续要给编辑器加一个「马赛克」工具：在画布上涂抹一块区域，按指定粒度打像素块。它属于拖拽族，交互是按下→拖拽→抬起：

1. 写 mosaic.js：实现 onPress、onDrag、onRelease 三个钩子，标注 family: 'drag'
2. 在注册表加一行：mosaic: Mosaic
3. 在工具配置里声明 UI 面板：uiPanels: ['blockSize']
4. 工具栏加个按钮，点击时设 state.activeTool = 'mosaic'

handlePointerDown、handlePointerMove、handlePointerUp 一行不改。工具配置系统接管 UI 面板的显隐，按族分发接管交互流程。

顺便说下选区系统：所有工具共享的像素上下文

前面操作记录里每条都带了一个 maskId。它是什么？

选区是在 UI 上画的虚线框或套索轮廓，这是几何概念。选区底层数据是光栅化到像素空间的二进制结果：一个跟画布等大的像素数组，不透明度为 255 的位置在选区内，0 在选区外。

工具操作的是像素，不需要知道选区的几何形状。画笔在选区内画，只查底层数据在当前坐标的不透明度。换色也只替换选区内的像素。光栅化之后，所有工具用同一个查询接口。

使用过的选区数据存在缓存池里：

maskCache: Map<maskId, ImageData>
activeMask: string | null

操作记录创建时记下当前的选区标识，重放时通过这个标识从缓存池取对应的数据。选区约束跟编辑时一致。

缓存池用引用计数管理生命周期。每个选区数据被三处引用：操作记录、重做栈、当前选区。撤销时条目从操作记录尾部移出，重做时移回来。

GC 在保存撤销快照时触发：扫描三个引用源，删除计数归零的缓存条目。不用引用计数的话，被移出操作记录的条目对应的选区数据会被错误回收，因为撤销之后再重做时选区数据已经没了。

常规编辑下，切帧时缓存池重建为空：选区是帧级概念，无需跨帧。唯一的例外是部分预览工具（换色、反色等）支持「跨帧预览导航」，这个场景下会手动恢复选区上下文，具体在后面问题四中展开。

问题二：操作必须可序列化，从单帧编辑到批量处理

单帧编辑好做。但这里要处理的是几十帧的批量编辑。例如在帧 3 做好了去背景、换色、柔化等编辑，也许需要能重放到帧 4-20。所以，这里需要一条独立的操作记录：

// 笔刷
{ type: 'brush-stroke', path: [{x,y}...], size, color, blend, hardness, maskId }

// 换色
{ type: 'clbg', x, y, tolerance, color, maskId }

// 选区移动
{ type: 'selection-move', offsetX, offsetY, fillMode, maskId, fillColor }

坐标全部归一化到 0, 1。例如画笔在 800×600 帧上画了一笔经过 (400, 300) 的轨迹，归一化后存为 (0.5, 0.5)。回放到 1920×1080 帧时反归一化得到 (960, 540)，笔画可以自动适配新尺寸。当前实际上是没有这个需求的，这一步纯粹是为了将来的可扩展性。

回放函数按序遍历操作记录数组，switch 分派到各类型的处理逻辑。

序列化 = 多功能

因为操作记录是纯 JSON，批量编辑就天然成立：记录当前帧的操作，对目标帧依次回放。不需要额外的批量引擎。

实际使用时，在帧列表中多选目标帧，点击批量应用，选中帧会各自独立回放操作记录。这个设计也可以方便地导出为独立文件，用来实现工程保存功能。

撤销/重做栈涉及快照保护、操作计数等独立设计，后续单独写一篇展开。本文聚焦操作记录在跨帧重放上的应用。

橡皮擦：回放需要外部数据的特例

大多数工具回放时只需要操作记录就够了。坐标、颜色、笔刷参数都在记录里，直接在 Canvas 上就可以画出来，只有橡皮擦是例外。

但这里橡皮擦设计不是"画透明色"，而是"还原此前的编辑操作，回到原始画面"。它需要先读后写：从画布之外的某个数据源取出原始像素，再写回当前画布。所以回放时除了操作记录，还要记录从哪里还原：

// 画笔：不需要外部数据，回放只需要这一条记录
{ type: 'brush-stroke', path: [{x,y}...], size, color, hardness }

// 橡皮擦：回放需要外部数据源，eraseMode 决定从哪获取
{ type: 'eraser', path: [{x,y}...], size, eraseMode: 'original' | 'saved' }

橡皮擦有两种还原目标：original 是原始视频帧，saved 是本次打开编辑器时的画布状态。区别在于：original 永远回到刚刚从视频提出来的未编辑状态，saved 是回到之前手动保存的一个阶段性成果（比如做完去背景和换色之后），而非退到原始帧。可以在工具栏上切换这两种模式。

为什么橡皮擦要这么设计？在大多数改图工具里，橡皮擦就是一个"画透明色的画笔"。但FramePacker的定位是个"改图工具"而非"画图工具"，因为改图的使用场景是要修改现成的原画，而非从零开始画画。当改图时不小心改错、改多，那橡皮擦的作用就应该是需要"恢复"被错误编辑的区域，而非直接擦到透明。当然，如果真的需要改到透明，那直接把画笔调到透明色就可以了。

问题三：70+ 字段，切帧时怎么处理

编辑器状态由 13 个子域组成，共 70+ 字段：

function buildEditorState() {
    return {
        ...buildSession(),      // 会话版本号、帧标识
        ...buildCanvas(),       // 画布尺寸、缩放
        ...buildHistory(),      // 操作记录 + 撤销/重做栈
        ...buildInteraction(),  // 拖拽中间态
        ...buildToolPrefs(),    // 工具选择、容差、不透明度
        ...buildBrush(),        // 笔刷大小、硬度
        ...buildSoften(),       // 柔化参数
        // ... 其余 6 个子域
    }
}

切帧时状态工厂函数重新执行，所有字段回到默认值。但有些手动做的修改是不应该被重置的，所以这里做了一个保留白名单。9 个子域各自声明哪些字段跨帧携带：

• 工具偏好：当前工具、容差、不透明度、笔刷大小、笔刷硬度
• 预览参数：柔化半径、反色通道开关
• 换色：保护色列表
• 选区：魔棒连续模式

切帧时从旧状态中把白名单字段拷贝到新状态，其余字段（撤销栈、重做栈、操作记录、交互中间态等）全部归零。加新工具时如果需要跨帧字段，就在对应的保留函数里加一行字段名。维护成本很低。

白名单的选入标准很简单，就是切换帧后不希望重新设置的参数，例如笔刷大小、强度、容差等。反之，对于大多数切帧时不应该保留的就应该统一清零。

// 切帧时的状态处理（伪代码）
function switchFrame(oldState, newFrameData) {
  const keepKeys = ['activeTool', 'tolerance', 'opacity', 'brushSize', ...]
  const newState = buildEditorState()
  for (const key of keepKeys) {
    newState[key] = oldState[key]
  }
  commitState(newState)
}

白名单集中在切帧函数里维护，而不是散落在 13 个子域的工厂函数里。加一个新工具需要跨帧携带参数时，改一行白名单就行。

编辑器会话生命周期

编辑器状态什么时候创建、什么时候销毁？打开编辑器是做四件事：用状态工厂创建全新状态 → 从帧数据读像素写主画布 → 拷贝跨帧保留字段 → 重置所有预览计数器。设计选择是替换整个状态对象引用，而不是逐字段清零。Vue 响应式追踪引用变化，所有 watcher 统一响应切帧事件。

提交编辑是出口：提交预览态，序列化操作记录和最终画布像素写入帧存储。取消编辑不用序列化，会话层状态直接跟着状态对象被回收。

问题四：预览和提交

换色时实际看到的是叠加层上的实时预览。主画布完全没变。只有点"应用"后，命令的 apply 才执行算法、保存撤销快照、putImageData 写入主画布。

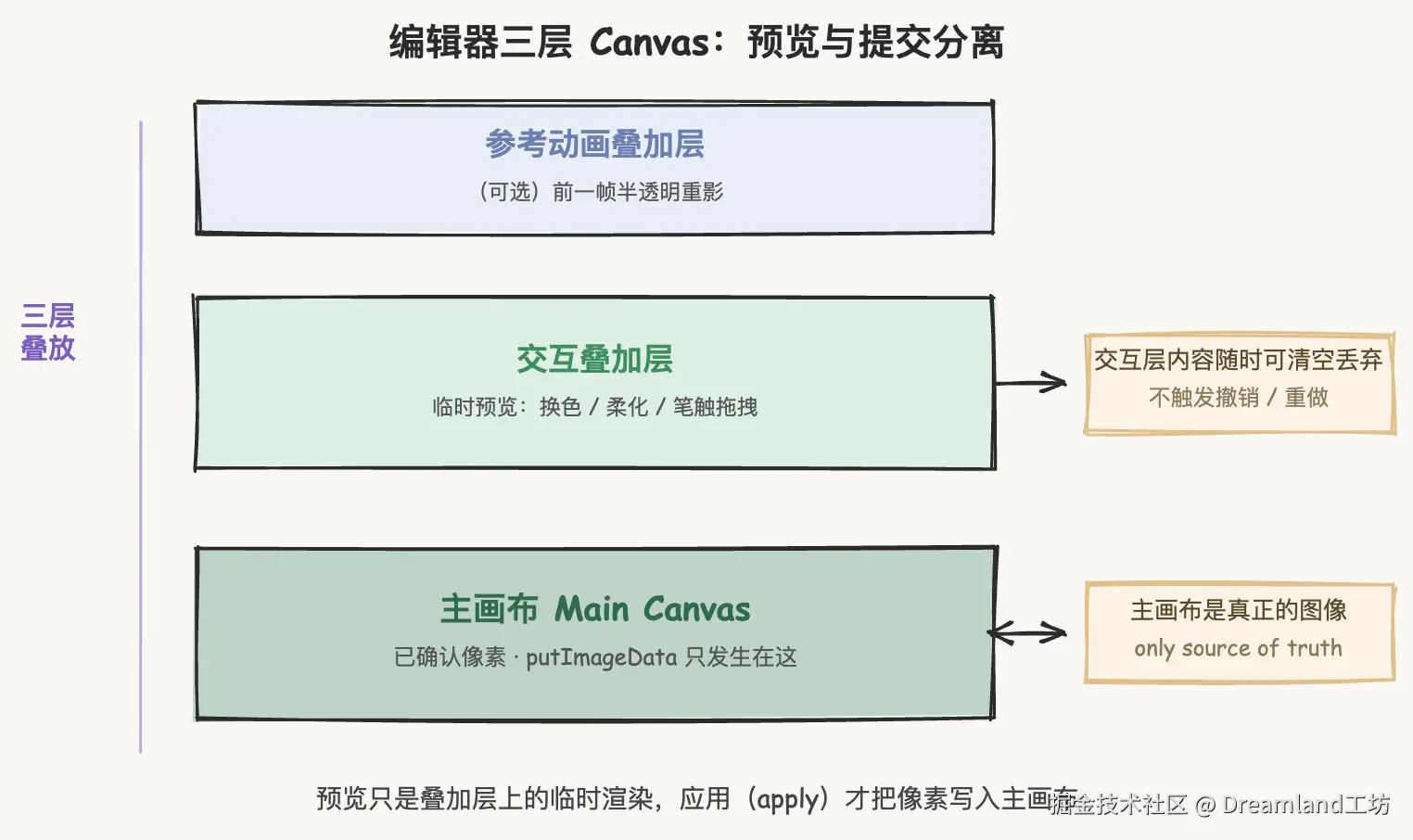

物理上是三个 Canvas 层叠：

交互层上的内容随时可以清空丢弃，不触发撤销/重做。主画布是真正的图像。

异步回调的竞态

有些工具的预览渲染走异步 WASM 调用。如果在第 3 帧调了柔化参数，在结果回来之前切到了第 5 帧。WASM 回调返回的是第 3 帧的结果，如果直接贴到交互层上，第 5 帧会短暂显示第 3 帧的像素。

解决方案是：每次打开编辑器时重置一个预览请求计数器。发起异步调用时记录当前计数值，回调回来时校验。计数不匹配说明上下文已经变了，回调直接丢弃。

跨帧预览导航

有些预览工具支持跨帧导航。如果在第 3 帧用换色取色、调好参数、看到预览效果，然后切到第 5 帧，这时不需要重新点选采样位置。

实现方式：切帧前把采样点坐标归一化到 0,1、快照当前选区和数据。切帧后反归一化到新帧坐标空间，从快照恢复选区上下文，交互层在新帧上重新渲染预览。注意这里选区的「跨帧」是主动恢复，而非自动继承，它只在跨帧预览时触发，和常规切帧时清空选区的行为是互补的。

收尾

最后，我们按实际操作的一次完整操作流程走一遍：

首先选画笔在帧 3 上画了一笔 → 命令模式按拖拽族分发 onPress/onDrag/onRelease → 操作序列化进记录，带归一化坐标和当前选区 maskId。然后切到换色工具采样背景色 → 预览渲染到交互叠加层，主画布不改 → 调好参数点"应用"→ apply 按「先算后推」执行算法、保存快照、putImageData 写入主画布 → 配置系统在过程中控制「采样点非空才可应用」和「切换时是否弹确认」。最后点批量应用到其他帧 → 回放函数遍历操作记录，归一化坐标反归一化到各帧实际尺寸，逐帧重放。

后续会再写一篇单独展开 Undo / Redo 的功能设计。本文建立的命令模式、序列化操作记录和先算后推的快照保护，正是 Undo/Redo 需要的基础设施。或者也可以讲讲 Sprite Sheet 的自动布局算法，有感兴趣的同学可以mark一下。对 FramePacker 完整工具感兴趣的同学，可以在专栏简介中看到链接。
