PW2605R：USB 输入口反接与过压保护芯片，为小尺寸可充电产品补上一道安全门
平芯微半导体 PWChip Semi | www.pwchip.com
一、USB 输入口为什么需要专门保护
智能手表、电动牙刷、个人护理设备等可充电小家电普遍采用 USB 接口供电，接口形态涵盖 Type-C、Micro USB、磁吸座、pogo pin 等。这个端口是整机唯一与外部电源直接相连的部位，实际使用中要面对几类典型风险。
常见的高压风险来自误插或误用充电器。用户可能把支持 PD/QC 的高压头插入只支持 5V 输入的设备，也可能充电器本身故障导致 VBUS 输出异常。一旦后级充电 IC 和锂电池直接承受 9V 甚至 12V 以上电压，击穿、鼓包、起火都可能发生。
磁吸、pogo pin 类接口还存在反接和短路隐患。金属接点外露，水滴、汗液、钥匙或回形针等异物都可能让正负极短接或反接，产生瞬间反向电流或负压。插拔劣质充电头时，浪涌也可能把 VBUS 瞬时抬到十几伏以上。
在这些场景下，单纯依赖后级充电 IC 自身的耐压能力是不够的。在 USB 输入口和充电管理芯片之间串入一颗集成 OVP、反接保护、防倒灌、过流保护的芯片，是当前小家电提升可靠性、降低返修率、顺利通过安规认证的常用做法。
二、PW2605R 芯片概览
PW2605R 是平芯微半导体推出的一款 USB 输入口保护芯片，把 OVP 过压保护、输入反接保护、防倒灌、输入短路保护以及可调 OCP 过流保护整合在一颗芯片内。芯片内部集成 NMOS 开关管，导通内阻典型值仅 0.13Ω，因此不需要额外搭配外置 MOS 管或肖特基二极管，BOM 更精简，PCB 占用也更小。
封装为 DFN-2×2-8L，面积只有 2mm×2mm，特别适合智能手表、TWS 充电盒、电动牙刷、个人护理产品这类内部空间极其有限的设备。

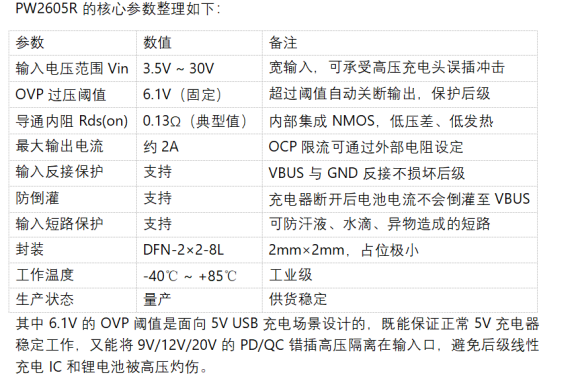

2.1 主要电气参数
2.2 功能特点
这颗芯片的几项设计对小型可充电产品比较实用。
宽压输入让产品在用户误插高压头时仍然安全。固定 6.1V 的 OVP 阈值不需要外部电阻分压，减少元器件数量，也避免了分压电阻精度带来的阈值漂移问题。
反接保护对磁吸和 pogo pin 接口尤为重要。正负极接反时，芯片内部回路自动断开，不会把反向电流导入锂电池和后级电路。
防倒灌功能在充电头拔出后生效，避免电池电压通过 VBUS 引脚反向流向充电头或 USB 端口，这对带电池的便携设备是必要的安全措施。
可调 OCP 过流保护则让工程师可以根据锂电池容量和充电电流大小，通过一颗 ILIM 电阻设定限流点，常见设定在 1A、1.5A 或 2A 附近。内部 NMOS 的低导通内阻也意味着正常充电时压降和发热都更小。
三、典型应用场景
3.1 智能手表 / 手环 / TWS 充电盒
智能手表和 TWS 充电盒常见 pogo pin、磁吸、Type-C 三种充电方式。前两种因为金属接点外露，容易被汗液、水滴短接，也可能被磁吸充电宝或充电座反接。
把 PW2605R 串接在 VBUS 输入和后级充电 IC 之间，芯片会在检测到反接或过压时快速关断内部 NMOS，把异常限制在输入口内部，保护手表主板、充电 IC 和锂电池。相比传统的 P-MOS 加运放比较器方案，元件数量明显减少，整体 BOM 和 PCB 面积都能下降。
3.2 电动牙刷 / 剃须刀 / 洁面仪
电动牙刷、剃须刀、洁面仪这类产品日常处于潮湿环境，充电接口常接触洗手台上的水滴；不少产品采用磁吸无线充电座加 USB 备用接口的设计。PW2605R 与锂电池充电管理 IC（例如平芯微 PW4056、PW4054 系列）配合，可以覆盖以下问题：
进水后接口短路灼伤充电 IC；磁吸头反接导致锂电池反向放电；误用高压充电器输出异常高压；充电电流异常时及时限流保护。
3.3 个人护理 / 磁吸充电类产品
部分个人护理产品采用磁吸或磁吸 pogo pin 充电，安全要求更高。这类产品通常需要满足反接不损坏、内部不漏电、兼容非官方 5V 充电头、整体发热低等要求。
PW2605R 集成的 OVP、反接、防倒灌、短路、过流保护正好对应这些需求。DFN-2×2 封装只占约一粒米大小的 PCB 面积，对磁吸式、插拔式精密产品的内部布局比较友好，也不需要外置 MOS 管破坏防水结构。
四、典型应用电路与设计注意事项
典型应用中，VBUS 充电输入接入 PW2605R 的 VIN 引脚，VOUT 输出到后级充电 IC 的 VBUS 输入引脚。ILIM 引脚对地串联一颗外部采样电阻，用于设定过流保护阈值。EN 引脚可以由 MCU 控制，也可以直接接 VIN 实现上电自启动。VIN 和 VOUT 引脚各放置一颗陶瓷去耦电容。
实际设计时建议注意以下几点。
去耦电容推荐选用 1μF/25V 的陶瓷电容，确保高压浪涌下不被击穿。ILIM 电阻的取值需要结合后级锂电充电电流来设定，建议预留 20% 左右余量，具体可参考 datasheet 中的对应曲线。
PCB 布局上，把芯片尽量靠近 USB 接口放置，缩短接口到 VIN 的走线，减少长线受干扰或引入额外电感的可能。DFN 封装底部的散热焊盘要可靠接地平面，保证温升可控。
如果产品需要做 IPX7 级防水，并且接口长期暴露在外，可考虑在 PW2605R 前端再增加一颗 TVS 二极管（如平芯微 PWESD-24VSSA），形成二级浪涌防护。

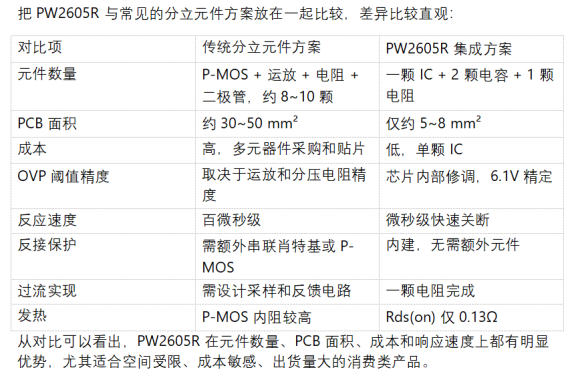

五、与传统分立方案对比
六、选型建议与配套方案
PW2605R 适合以下几类产品：
智能手表、手环、TWS 耳机充电盒；电动牙刷、电动剃须刀、漂白仪、洁面仪；磁吸充电的个人护理产品；儿童智能手表、教育机、小型玩具；无线鼠标、无线键盘、手持风扇等可充电小家电；智能门铃、智能锁、安防监控设备的充电备份接口。
如果整机需要更完整的充电与保护链路，平芯微还可以提供配套选型参考：
USB D+/D- 静电保护可选 PWESD-5VSSA 或 PWESD-5VDDA；输入口 OVP 与反接保护由 PW2605R 承担；锂电池充电管理可选 PW4056、PW4054、PW4055 系列单串锂电充电 IC；锂电池保护可选 DW01A 或一体化保护方案；需要升压输出时可选 PW5100、PW5200A 等低功耗升压 DC-DC。
七、总结
PW2605R 把 USB 输入口所需的过压、反接、防倒灌、短路、可调过流保护集成进一颗 DFN-2×2-8L 封装，专为智能手表、电动牙刷、个人护理产品等小尺寸可充电设备设计。它不需要外置 MOS 管，PCB 面积小，BOM 精简，同时提供多层安全保护，是提升产品可靠性、降低售后返修、助力认证通过的实用方案。
如需索取样品、Datasheet、PCB 参考设计或技术支持，可联系平芯微半导体：
技术支持邮箱：support@pwchip.com
