ESD静电保护管芯片选型指南：平芯微PWESD系列全系列解析
一、什么是ESD静电保护管芯片
ESD（Electrostatic Discharge，静电放电）是电子产品可靠性的头号杀手。日常生活中人体积累的静电电压可达数千伏特甚至数万伏特，当这股能量通过接口引脚瞄间释放到IC内部时，极易导致芯片闪灼、漏电增大甚至永久失效。ESD静电保护管（也称TVS二极管、ESD抑制器）是专门用于电路端口的过电压保护器件，其核心原理是在正常工作电压下不影响电路，一旦端口电压超过击穿电压，则瞬间导通将浪涌电流泄放至地，保护后级IC。
平芯微半导体（PWChip）推出的PWESD系列ESD静电保护管芯片，覆盖5V/7V/12V/20V/24V多个工作电压等级，提供SOD523、SOD323、DFN0603、DFN1006、DFN1610、DFN2510等多种封装，单向/双向可选，结电容从0.3pF到900pF全范围覆盖，ESD保护等级最高可达±30kV，广泛应用于USB数据口、Type-C接口、以太网口、HDMI、工业总线、电源线等场景。
二、如何选型ESD静电保护管？
选型ESD保护管的核心三要素是：工作电压、结电容和浪涌电流。
● 工作电压（Vrwm）：必须大于等于被保护电路的最大正常工作电压，常见选5V、7V、12V、20V、24V等；
● 结电容（Cj）：对于高速数据线（USB 3.x、HDMI 2.x、千兆以太网等）必须选择低电容型号（0.3pF～2.8pF），否则会引入信号衰减和着理不匹配；电源线、低速总线则可用高电容型号换取更强的浪涌吸收能力；
● 浪涌电流（Ipp）：反映芯片最大能承受的脉冲电流，值越大保护能力越强。工业级应用建议选择≥18A，消费类应用可根据成本选择适中型号；
● 方向性：单向用于直流电源线（如VBUS），双向用于数据线、交流信号线；
● 封装：SOD523适合贴片空间不大的场景，SOD323稍大但散热更好，DFN封装更小更适合手机、TWS耳机等紧凑布板场景。
三、平芯微 PWESD系列全型号一览表

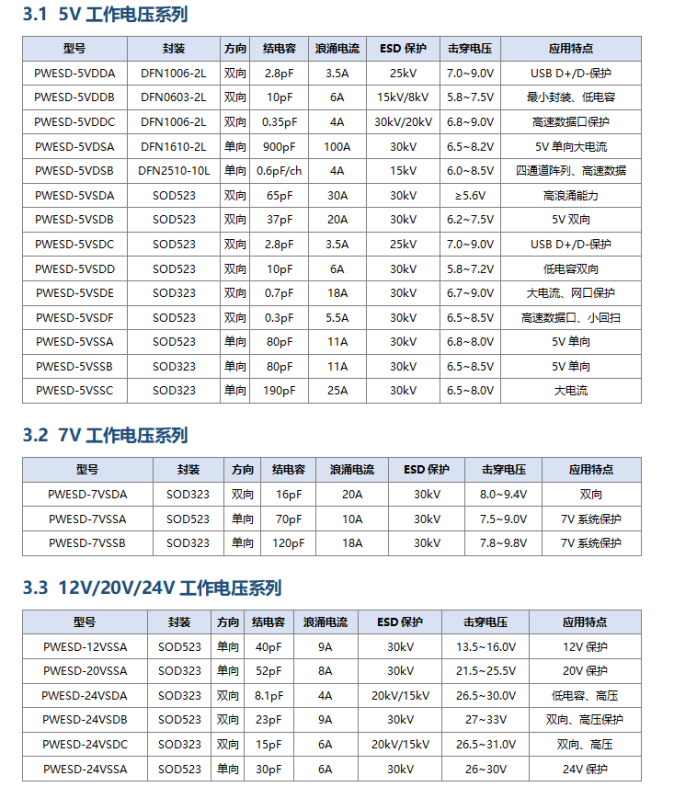

以下表格汇总了平芯微半导体官网在售ESD静电保护管全部型号，便于工程师快速匹配选型：
四、平芯微 PWESD系列应用场景与推荐型号
4.1 USB Type-C / USB 2.0接口保护
USB D+/D-数据线工作电压为3.3V，VBUS为5V。5V工作电压、双向、低电容是数据线保护的关键要求。推荐型号：
● PWESD-5VDDC（0.35pF，DFN1006）------USB 3.x高速数据线首选，超低电容不影响信号完整性；
● PWESD-5VSDF（0.3pF，SOD523）------替代DFN封装的小回扫方案；
● PWESD-5VDDA / PWESD-5VSDC（2.8pF）------USB 2.0 D+/D-标准保护；
● PWESD-5VSSA / PWESD-5VSSB（80pF单向）------VBUS电源线保护。
4.2 以太网口 / RJ45保护
以太网信号工作在差分模式，需要双向保护且要求大浪涌电流吸收能力：
● PWESD-5VSDE（0.7pF、双向、18A，SOD323）------千兆/百兆网口专用，大浪涌+低电容；
● PWESD-7VSDA（16pF、双向、20A，SOD323）------PoE网口保护。
4.3 工业24V总线 / RS485 / CAN保护
工业环境ESD干扰严重，需要高压、高浪涌型号：
● PWESD-24VSDB（23pF、双向、9A、30kV，SOD523）------RS485/CAN总线保护首选；
● PWESD-24VSDA（8.1pF、双向，SOD323）------低电容高压场景；
● PWESD-24VSSA（30pF、单向、SOD523）------24V电源总线保护。
4.4 HDMI / DP / 高速差分信号保护
HDMI 2.1、DisplayPort等高速差分接口对电容极其敏感，必须选择亚皮法级电容：
● PWESD-5VDDC（0.35pF）------DFN1006封装，最低电容；
● PWESD-5VSDF（0.3pF）------SOD523封装替代方案；
● PWESD-5VDSB（0.6pF/通道，四通道阵列）------一颗芯片保护4路差分信号。
4.5 大电流电源线 / VBUS保护
电源线不要求低电容，但需要强大的浪涌吸收能力：
● PWESD-5VDSA（900pF、单向、100A！，DFN1610）------工业级电源口保护，浪涌电流达100A；
● PWESD-5VSSC（190pF、单向、25A，SOD323）------常规电源线保护。
五、平芯微 PWESD系列的核心优势
● 型号覆盖全：5V~24V五个电压等级 25+款型号，覆盖消费电子、工业控制、汽车电子全场景；
● ESD保护等级高：多数型号达±30kV（空气放电+接触放电），远超IEC 61000-4-2 Level 4要求；
● 结电容全范围：从0.3pF到900pF，从超高速信号到大电流电源线，一站式选型；
● 封装多样：SOD523、SOD323、DFN0603、DFN1006、DFN1610、DFN2510，适配从手机耳机到工业板卡的各种布板空间需求；
● 浪涌电流强：最高100A（PWESD-5VDSA），满足极端工业场景；
● 国产替代优选：平芯微为国产ESD器件头部厂商，产能稳定、交期短、库存充足，可有效解决进口器件交期长、价格波动的问题；
● 完整技术支持：提供完整的Datasheet、参考设计、选型表，官网可直接下载。
六、ESD静电保护设计小贴士
● ESD保护管应尽量靠近接口（连接器）放置，缩短浪涌电流路径；
● 接地走线要短而宽，避免引入额外寄生电感；
● 高速信号线上的ESD器件必须选择结电容<1pF的型号，否则会引入信号完整性问题；
● 电源线保护建议选单向（正向电流方向知道），数据线保护选双向；
● 可用多级保护架构：一级ESD管置于接口处，二级TVS置于芯片输入端，分层泄放；
● 测试标准参照IEC 61000-4-2，消费类Level 4（8kV接触/15kV空气），工业级可要求达30kV。
