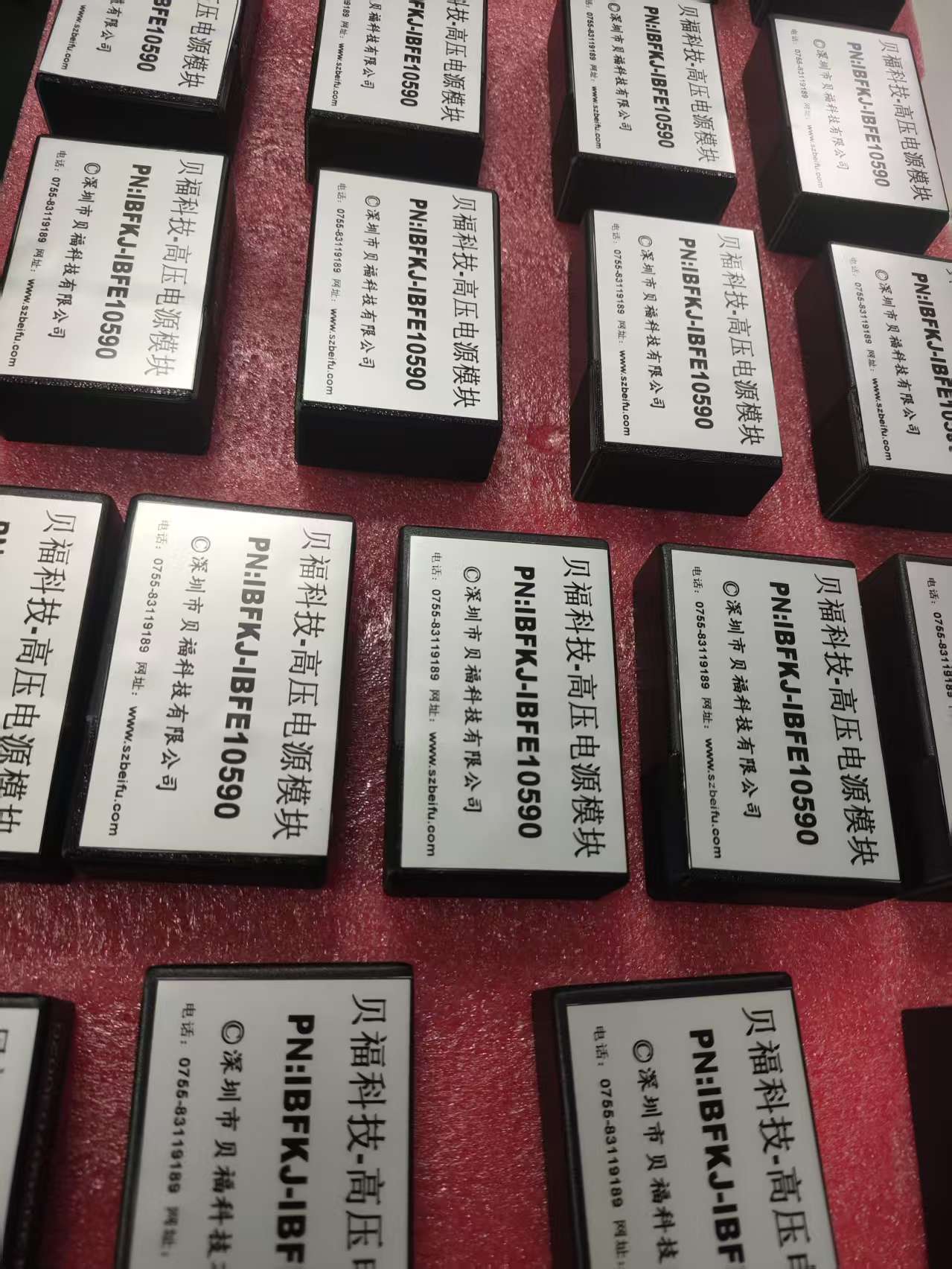

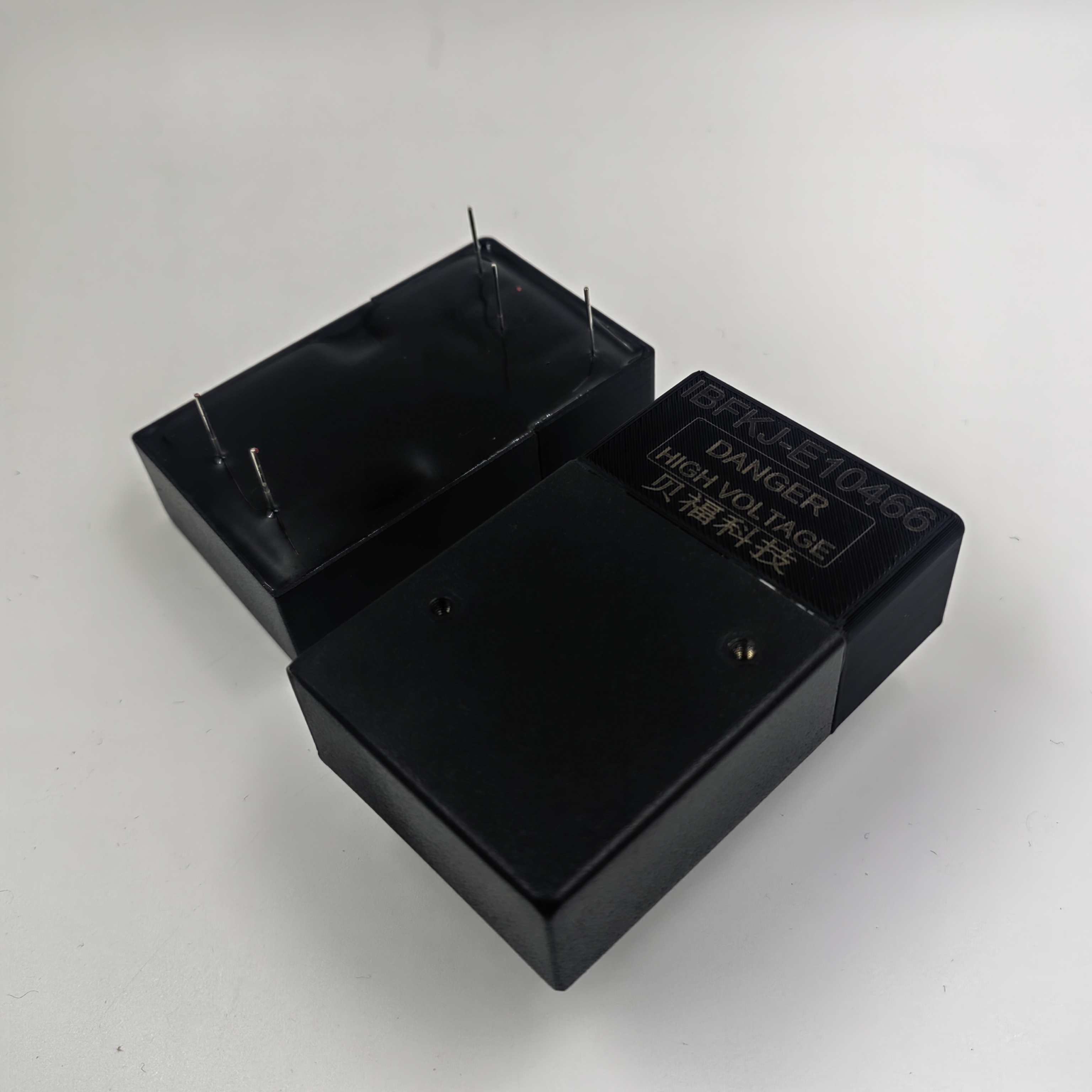

高压电源模块是能把普通电压转换成高电压的电源设备，市面上有多种规格可供选择，包括直流高压模块、可调稳压电源等，供应商分布在上海、深圳、天津等地 。它体积小、集成度高，可以直接装在电路板上使用，广泛用于工业、医疗、电力等领域，海外也有专门用于光电倍增管等精密仪器的模块产品 。
它是怎么把电压升高的
可调直流电压源核心方案分为线性稳压（低噪高精度）、开关稳压（高效宽范围）及混合架构（兼顾两者），选型需依据纹波要求、效率需求及功率等级决定 。
核心方案对比与选型
线性稳压方案：调整管工作在线性区，通过消耗压降稳压。优点：输出纹波极低（<1mVpp）、无高频干扰、瞬态响应快；缺点：效率低（30%-60%）、发热大、输入输出电压差受限（难以实现 0V 起调或大压差）。适用：精密模拟电路、传感器激励、音频功放等对噪声敏感场景 。
开关稳压方案：利用 MOSFET 高频开关（Buck/Boost/Buck-Boost 拓扑）储能转换。优点：效率高（80%-95%）、体积小、支持宽电压范围及 0V 起调；缺点：存在开关纹波（5-50mVpp）和 EMI 干扰，电路布局要求高。适用：数字电路供电、电机驱动、电池充电及大功率通用测试 。
混合级联方案：前级开关预稳压 + 后级线性精调。结合开关的高效率与线性的低噪声，是高端数控电源的主流架构，但成本与设计复杂度较高 。
双向/四象限方案：具备源（Source）与荷（Sink）双向能力，可模拟电池充放电及回馈能量，专用于电池模拟、DC-DC 测试及电机回馈制动场景 。
主流技术实现路径
DIY/低成本模块级：基于 XL4015/XL4016（Buck 降压）或 ZK-4KX（Buck-Boost 升降压）现成模块，配合电位器调节及数字表头显示。输入通常采用安全低压直流适配器（如 24V），避免直接处理 220V 市电风险，适合 hobby 及中小功率（<100W）应用 。
数控高精度级：以 STM32/ARM MCU 为核心，通过 DAC 生成基准电压，ADC 实时采样反馈，PID 算法控制功率管（MOSFET/LDO）。集成 CV/CC 自动切换、过压过流保护及通信接口（USB/RS232），可实现 0.01V/1mA 级分辨率 。
工业/实验室仪器级：采用多相交错并联开关拓扑降低纹波，或"开关预稳压 + 线性后级"架构。具备远程感测（Remote Sense）功能补偿线损，支持任意波形编辑及高速瞬态响应（<50μs），满足 EMC 测试及精密研发需求 。
关键设计指标与建议
纹波与噪声：精密模拟测试首选线性或混合架构（<1mVpp）；数字负载可选开关电源（需加 LC 滤波）。
0V 起调能力：传统线性三端稳压器（如 LM317）难实现 0V 输出，需负压辅助；开关 Buck-Boost 或专用数控方案可轻松实现 0V 起调 。
安全隔离：若涉及市电输入，必须采用工频变压器或认证 AC-DC 模块实现电气隔离，严禁非隔离高压直驱后级电路 。
远程感测：大电流输出时务必使用 Remote Sense 端子直接连接负载端，消除线缆压降导致的电压误差 。
若需具体电路拓扑图、芯片选型清单或针对特定功率（如 50W/500W）的详细设计参数，请补充具体应用场景。
与变压器区别
：变压器仅改变交流电压，而电源模块包含整流、稳压、保护等完整功能，输出通常为直流，更适合电子设备直接使用
