阶段二：LIO 前端 - 深入学习 IVox 局部地图

这是 Lightning-LM 里一个很有特色的模块，是一种高效的空间数据结构！

一、什么是 IVox？

看 ivox3d.h

IVox = Incremental Voxel （增量式体素地图）

IVox 的核心功能 ：

1. 添加点云 （ AddPoints() ）
2. 最近邻搜索 （ GetClosestPoint() ）→ 这是 LIO 匹配时要用的！

先看类的模板声明：

template <int dim = 3, IVoxNodeType node_type = IVoxNodeType::DEFAULT, typename PointType = pcl::PointXYZ>
class IVox

二、核心成员变量

Options options_;  // 配置参数

// voxel 哈希表：key → (grid_key, voxel_node) 的迭代器
std::unordered_map<KeyType, typename std::list<std::pair<KeyType, NodeType>>::iterator, math::hash_vec<dim>> grids_map_;

// voxel 缓存列表（用 list 是为了方便 splice 操作）
std::list<std::pair<KeyType, NodeType>> grids_cache_;

// 要搜索的"邻居格子"
std::vector<KeyType> nearby_grids_;

数据结构的巧妙之处 ：

• grids_map_ ：哈希表，用于 O(1) 查找某个网格是否存在
• grids_cache_ ：双向链表，用于实现 最近最少使用（LRU） ！
• nearby_grids_ ：预先生成的"邻居格子"的坐标偏移

三、核心函数 1：AddPoints() - 添加点云

看 ivox3d.h

这是增量式的核心！

void IVox::AddPoints(const PointVector& points_to_add) {
  std::for_each(points_to_add.begin(), points_to_add.end(), [this](const auto& pt) {
    // 1. 把点的坐标转成网格坐标
    auto key = Pos2Grid(math::ToEigen<float, dim>(pt));

    // 2. 查找这个网格是否已经存在
    auto iter = grids_map_.find(key);

    if (iter == grids_map_.end()) {
      // 3a. 不存在，创建新网格
      PointType center;
      center.getVector3fMap() = key.template cast<float>() * options_.resolution_;

      // 放到链表的最前面
      grids_cache_.push_front({key, NodeType(center, options_.resolution_)});
      grids_map_.insert({key, grids_cache_.begin()});

      grids_cache_.front().second.InsertPoint(pt);

      // 4. 如果超过容量，删除最久未使用的（链表最后一个）
      if (grids_map_.size() >= options_.capacity_) {
        grids_map_.erase(grids_cache_.back().first);
        grids_cache_.pop_back();
      }
    } else {
      // 3b. 已存在，直接插入点
      iter->second->second.InsertPoint(pt);

      // 5. 关键！把这个网格移到链表最前面（表示刚用过）
      grids_cache_.splice(grids_cache_.begin(), grids_cache_, iter->second);
      grids_map_[key] = grids_cache_.begin();
    }
  });
}

关键点 1：LRU 策略

• 用 list 的 splice 操作，把刚访问过的网格移到最前面
• 当容量满时，删除链表最后面的（最久未使用的）

关键点 2：Pos2Grid() 函数

KeyType Pos2Grid(const PtType& pt) const {
  return (pt * options_.inv_resolution_).array().round().template cast<int>();
}

• 把三维坐标转成网格坐标（整数）
• 比如： resolution = 0.2 ，点 (0.3, 0.3, 0.3) → 网格 (1, 1, 1)

四、核心函数 2：GetClosestPoint() - 最近邻搜索

看 ivox3d.h

这是 LIO 匹配时调用的！

先看单最近邻版本：

bool IVox::GetClosestPoint(const PointType& pt, PointType& closest_pt) {
  std::vector<DistPoint> candidates;
  auto key = Pos2Grid(math::ToEigen<float, dim>(pt));

  // 1. 在"邻居格子"里找候选点
  std::for_each(nearby_grids_.begin(), nearby_grids_.end(), [&](const KeyType& delta) {
    auto dkey = key + delta;
    auto iter = grids_map_.find(dkey);
    if (iter != grids_map_.end()) {
      DistPoint dist_point;
      bool found = iter->second->second.NNPoint(pt, dist_point);
      if (found) candidates.emplace_back(dist_point);
    }
  });

  if (candidates.empty()) return false;

  // 2. 在候选点里找最近的
  auto iter = std::min_element(candidates.begin(), candidates.end());
  closest_pt = iter->Get();
  return true;
}

再看多最近邻版本：

bool IVox::GetClosestPoint(const PointType& pt, PointVector& closest_pt,
                           int max_num, double max_range) {
  // ...

  // 1. 在邻居格子里收集候选点
  for (const KeyType& delta : nearby_grids_) {
    auto dkey = key + delta;
    auto iter = grids_map_.find(dkey);
    if (iter != grids_map_.end()) {
      iter->second->second.KNNPointByCondition(candidates, pt, max_num, max_range);
    }
  }

  // 2. 用 nth_element 快速找到前 max_num 个最近的（不需要全排序！）
  if (candidates.size() > max_num) {
    std::nth_element(candidates.begin(), candidates.begin() + max_num - 1, candidates.end());
    candidates.resize(max_num);
  }

  // ...
}

关键技巧 ： std::nth_element

• 不需要把所有点都排序
• 只需要把第 max_num 个位置的元素放到正确位置
• 左边的都比它小，右边的都比它大
• 复杂度是 O(n)，比排序 O(n log n) 快！

五、核心函数 3：GenerateNearbyGrids() - 预先生成邻居格子

看 ivox3d.h

void IVox::GenerateNearbyGrids() {
  if (options_.nearby_type_ == NearbyType::CENTER) {
    // 只搜索中心格子
    nearby_grids_.emplace_back(KeyType::Zero());
  } else if (options_.nearby_type_ == NearbyType::NEARBY6) {
    // 搜索中心 + 前后左右上下 6 个邻居
    nearby_grids_ = {KeyType(0,0,0), KeyType(-1,0,0), KeyType(1,0,0),
                     KeyType(0,1,0), KeyType(0,-1,0), KeyType(0,0,-1), KeyType(0,0,1)};
  } else if (options_.nearby_type_ == NearbyType::NEARBY18) {
    // 搜索 18 个邻居（面相邻 + 边相邻）
    nearby_grids_ = { ... };
  } else if (options_.nearby_type_ == NearbyType::NEARBY26) {
    // 搜索 26 个邻居（面相邻 + 边相邻 + 角相邻）
    nearby_grids_ = { ... };
  }
}

为什么预先生成？

• 避免每次搜索时重复计算
• 空间换时间

六、Options 配置参数

struct Options {
  float resolution_ = 0.2;  // 格子大小（分辨率）
  float inv_resolution_ = 10.0;  // 1/resolution
  NearbyType nearby_type_ = NearbyType::NEARBY6;  // 搜索范围
  std::size_t capacity_ = 1000000;  // 最大格子数
};

参数选择建议 ：

• resolution_ ：0.1~0.3，越小越准但越慢
• nearby_type_ ：通常 NEARBY6 就够了
• capacity_ ：根据场景大小调整，大场景设大一点

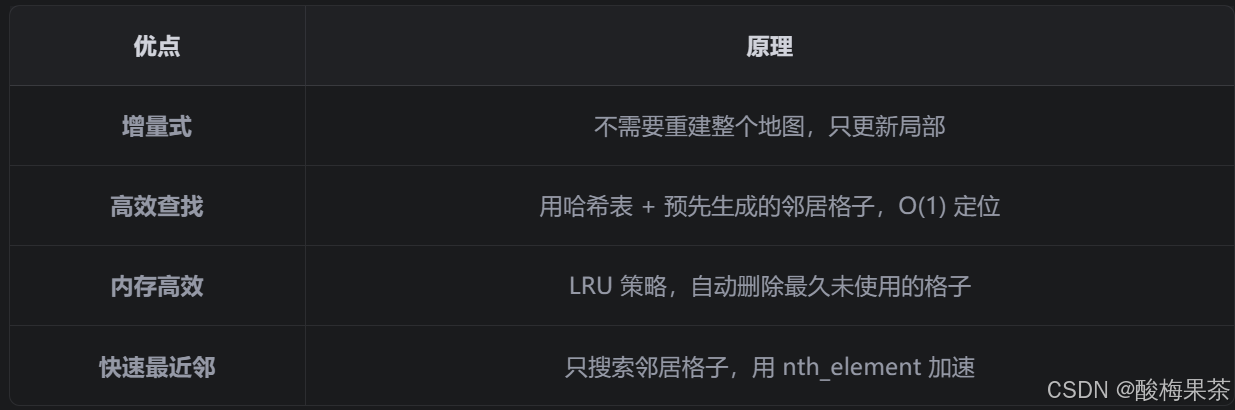

七、IVox 的优点总结

阶段二：LIO 前端 - 总结

现在 LIO 前端的所有核心模块都学完了！

1. 点云预处理 ：统一不同雷达数据，抽稀，滤波
2. IMU 处理 ：初始化，去畸变
3. ESKF 滤波器 ：预测，更新，迭代优化
4. LaserMapping 主流程 ：把这些模块串起来
5. IVox 局部地图 ：增量式，高效最近邻搜索

下一步

接下来可以学习 后端 和 定位模块 ：

1. 回环检测 （ loop_closing.h/cc ）
2. 位姿图优化 （ pose_graph/ ）
3. 定位系统 （ loc_system.h/cc ）
4. 地图管理 （ maps/tiled_map.h/cc ）
