DFT笔记82

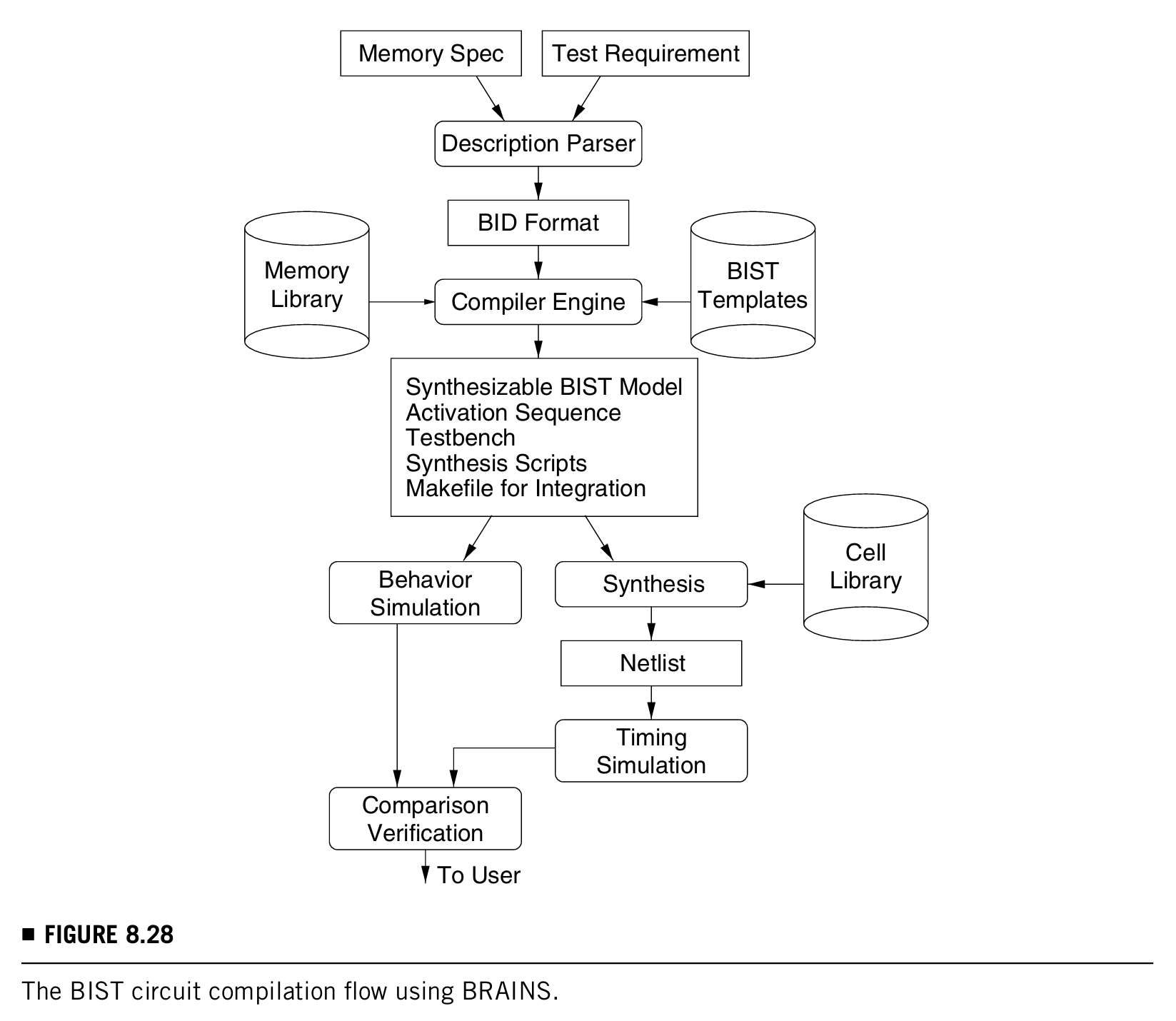

BIST电路用BRAINS的compilation flow如下图:

这个图很重要,有两大段原文描述这张图。

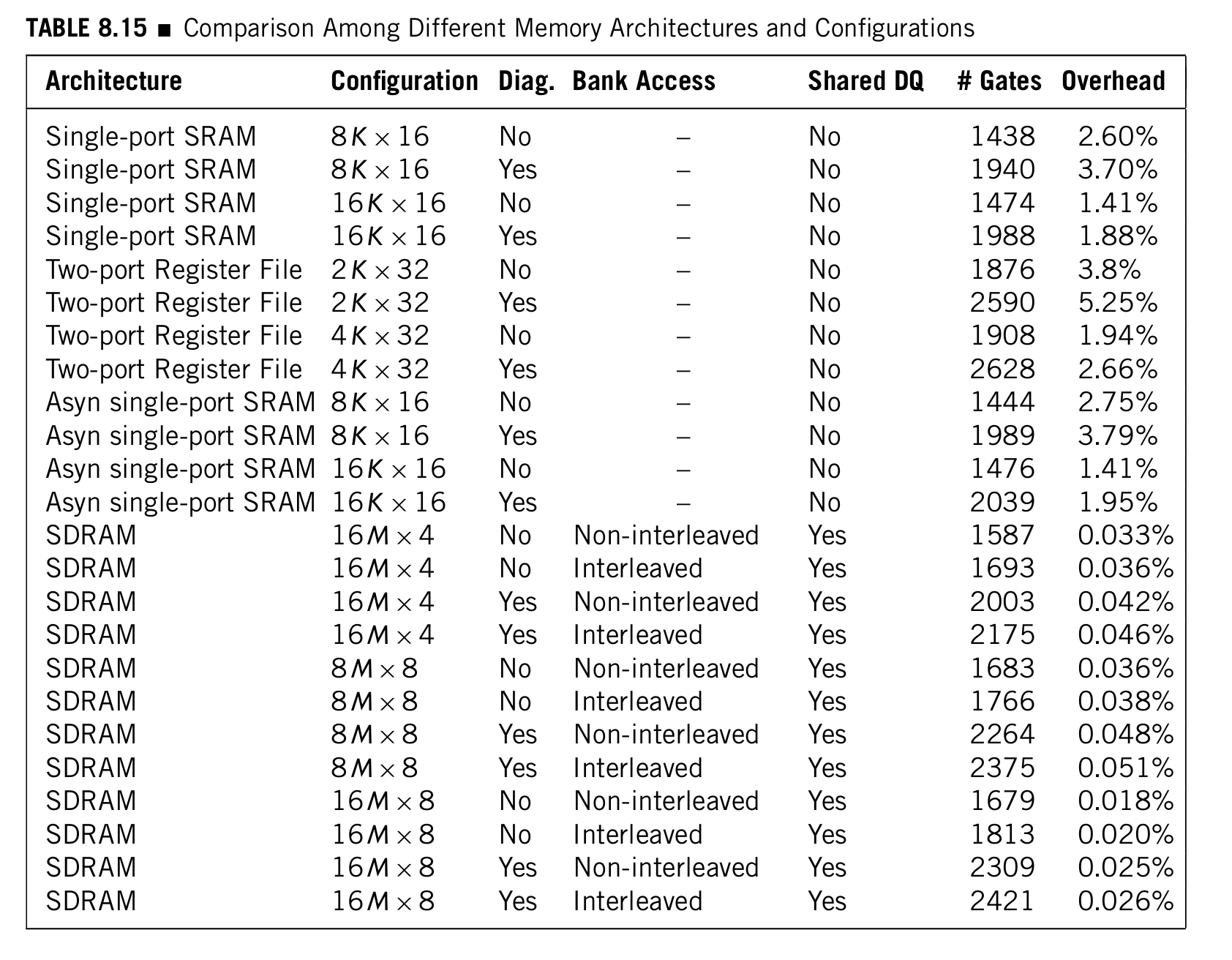

下表是BRAINS实验中的不同memory架构和配置的比较,第一列是实验用到的四种不同的架构:

  1. single-port SRAM
  2. two-port register file
  3. asynchronous single-port SRAM
  4. SDRAM

第二列是memory的configurations;第三列显示是否diagnosis is supported;第四列展示的是bank access method:: non-interleaved or interleaved;第五列展示是否the input data (D) and output data (Q) are shared,因为如果共享的话会有tristate bidirectional data bus和复杂的时序,导致BIST完成更困难;最后两列分别是以门数量和占比展示的BIST电路的面积消耗,是用常用的综合工具结合0.35um CMOS standard cell library得到的结果。

表中数据还有一些针对面积开销细致的讲解,总的来说BIST的面积开销相对于memory的尺寸增长来说是对数增长的,所以对于large memory cores来说面积开销是很小的。

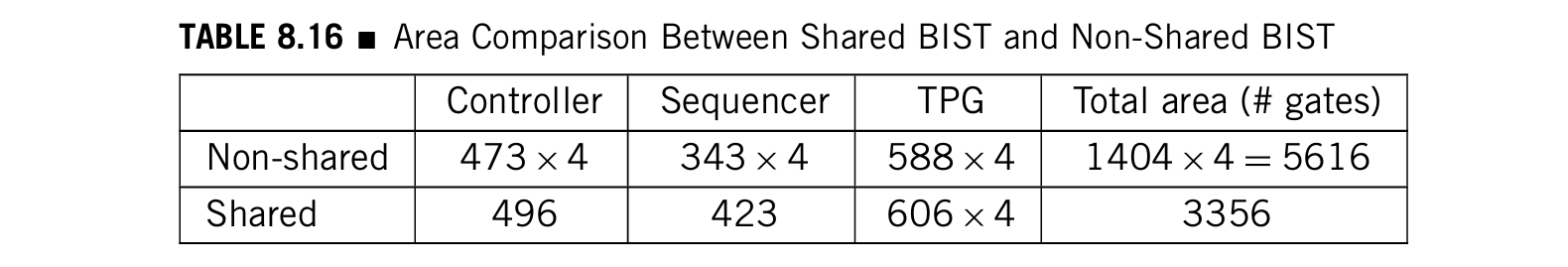

下表展示的是测试multiple memory cores的案例,假设它是为4个identical 8K × 16 synchronous single-port SRAM cores设计的BIST:

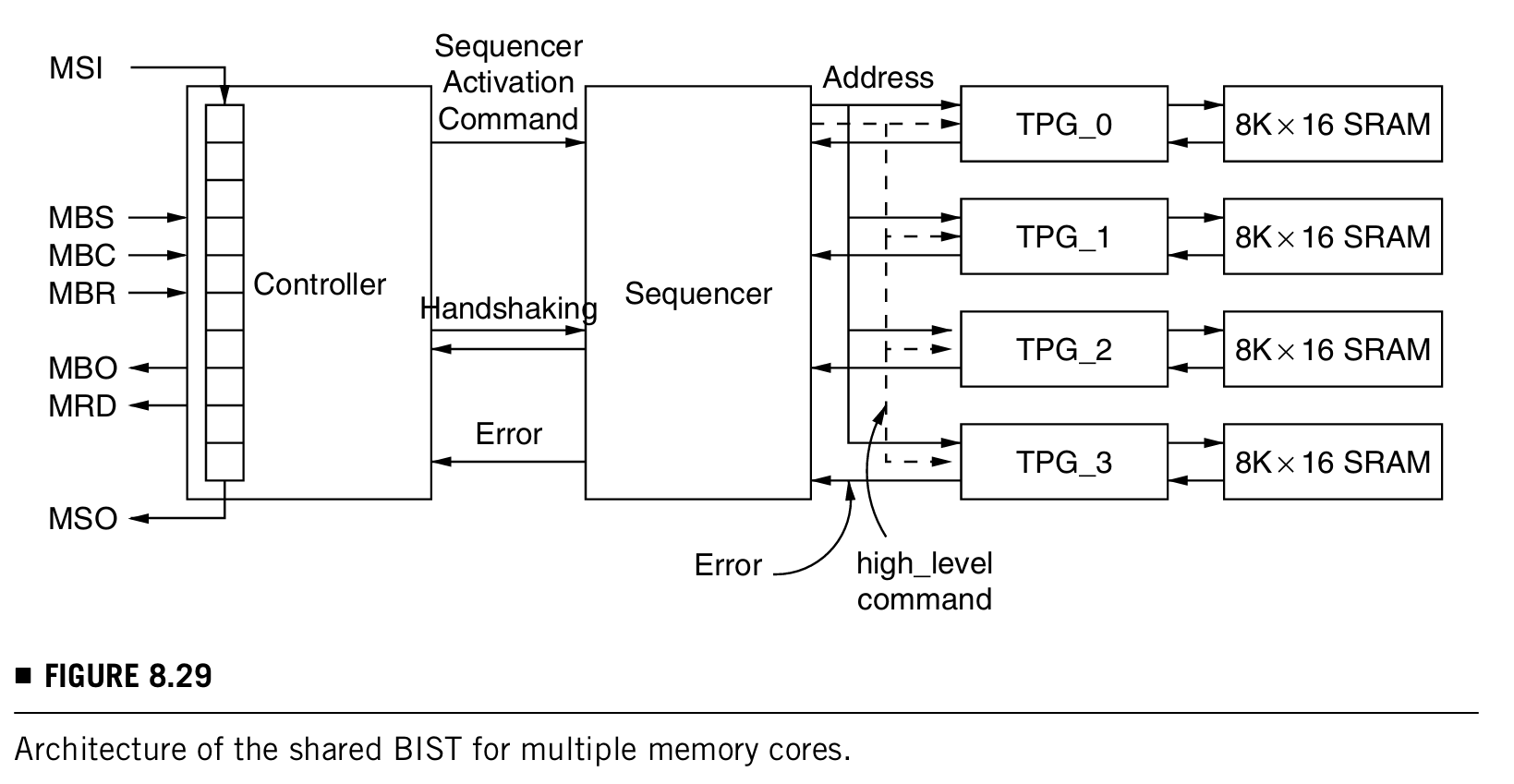

下图展示的是两种BIST完成方式:

  1. four identical BISTs for the four SRAMs
  2. shared controller and sequencer with four dedicated TPGs

总的area overhead能降低60%。

8.5 CONCLUDING REMARKS

就是个大总结。
