Altium Designer自定义变压器

背景：画原理图的时候自己收藏的库和嘉立创有些元件是没有的，这个时候就需要自己去画了。

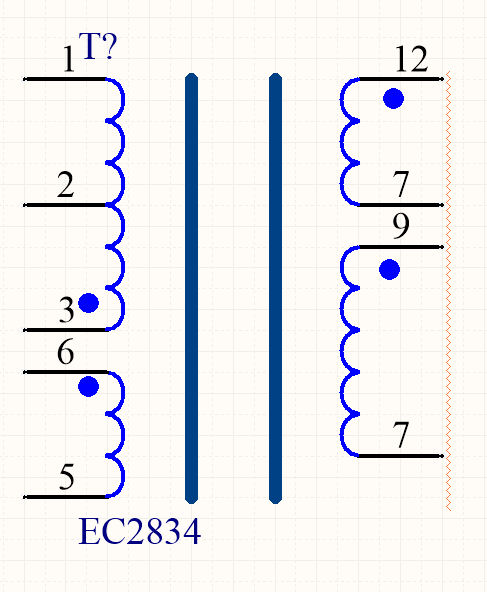

就比如这样的一个变压器，就需要自己去画出来了，步骤如下：

第一步：新建一个"原理图库"文件

1. 在 AD16 中，点击顶部菜单栏的 File - New Library - Schematic Library（新建原理图库）。

2. 此时软件会弹出一个全新的空白网格界面，左侧面板会切换为 SCH Library，默认里面有一个叫 Component_1 的空白器件。

第二步：从默认库"借"几个线圈（省去自己画波浪线）

我们不需要自己用线条去勾勒那个波浪形的线圈，直接去默认库里复制最省事：

1. 切换回你原本的原理图纸，从右侧 Libraries 面板的 Miscellaneous Devices.IntLib 中找一个 TRANS1（普通变压器）放到图纸上。

2. 选中这个 TRANS1，按下 Ctrl + C 复制它。

3. 回到你刚刚新建的空白原理图库页面，按下 Ctrl + V 粘贴进来。

4. 拆解并复制 ：利用这个现成的波浪线圈，通过复制（Ctrl+C）和粘贴（Ctrl+V），拼凑出教程图纸上的四个独立线圈（左边两个，右边两个）。

5. 用画线工具（快捷键 P + L）在中间画两根垂直的蓝色粗线，作为铁芯。

第三步：放置引脚（最核心、最关键的一步）

变压器能不能正常连线，全靠引脚。

1. 按下放置引脚的快捷键 P + P（Place -> Pin），或者点击顶部工具栏的引脚图标，此时鼠标上会悬浮一个带数字的引脚。

2. ⚠️ 极其重要的方向问题 ：引脚是有方向的！带有四个小刺（十字交叉/有小坐标轴）的那一端必须朝外（用来连接导线），而写着引脚名字/平整的那一端必须朝里（贴着线圈） 。如果在拖动时方向不对，按 Space（空格键） 可以旋转它。

3. 把引脚逐个摆放到线圈的两端。对于左上角那个带抽头的线圈，在中间位置多放一个引脚（引脚 2）即可。

第四步：修改引脚编号（对齐教程）

1. 双击每一个放好的引脚，会弹出引脚属性窗口。

2. 找到 Designator（引脚编号） ，将其改成你教程图片上的数字（如 1、2、3、6、5、12、7、9）。

3. 这里的 Name（引脚名称） 可以直接删掉留空，或者在窗口里把 Name 后面的 Visible（可见性）勾选去掉，这样图纸上就不会显示杂乱的引脚名字，只显示数字。

第五步：添加同名端蓝色小圆点 •

1. 点击顶部画圆工具（快捷键 P + O \\rightarrow Full Circle 或者是工具栏上的圆圈图标）。

2. 在放置前按 Tab 键 修改属性：把边框颜色改成蓝色，把 Fill Color（填充颜色）也改成蓝色 ，并勾选 Draw Solid（实心填充）。

3. 点击确定后，在对应的引脚（3、6、12、9）旁边分别点一下，画出漂亮的蓝色实心小圆点。

第六步：保存并"搬"进你的原理图

1. 双击左侧面板的 Component_1，把它的名字（Designator）默认改为 T? ，Comment 改为变压器的型号（如果不知道可以先写 Transformer）。

2. 点击 File \\rightarrow Save ，将这个库保存到你的电脑上（比如取名 我的专属库.SchLib）。

3. 做好之后，直接点击左侧 SCH Library 面板上方的 Place 按钮。

4. 移动鼠标回到你自己的原理图纸上，单击左键------一个完美、专业的定制变压器就彻底搞定了！
