Three.js 带主题切换的数据可视化大屏 —— 技巧与实现

Demo6：Three.js 带主题切换的数据可视化大屏 ------ 技巧与实现

项目路径：sc-datav-main

在线入口：/demo6

标题：全国智慧城市数据大脑

一、这个 Demo 能做什么？

Demo6 是一套 React + Three.js + ECharts 的全国三维地图大屏，核心能力包括：

能力	说明
三维中国地图	省份挤出、柱状图、标签、Tooltip
省 / 市 / 区三级下钻	点击区域逐级深入

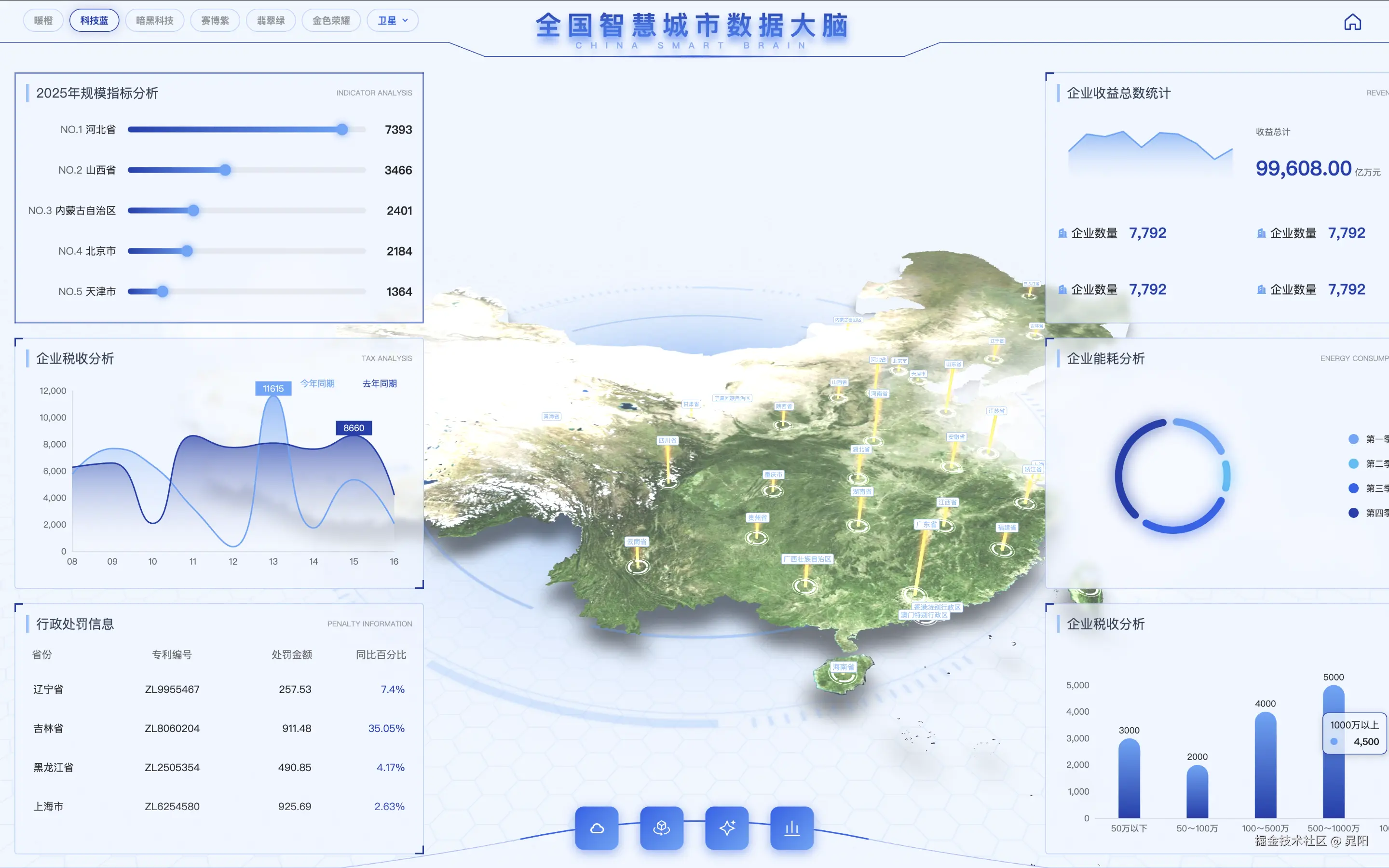

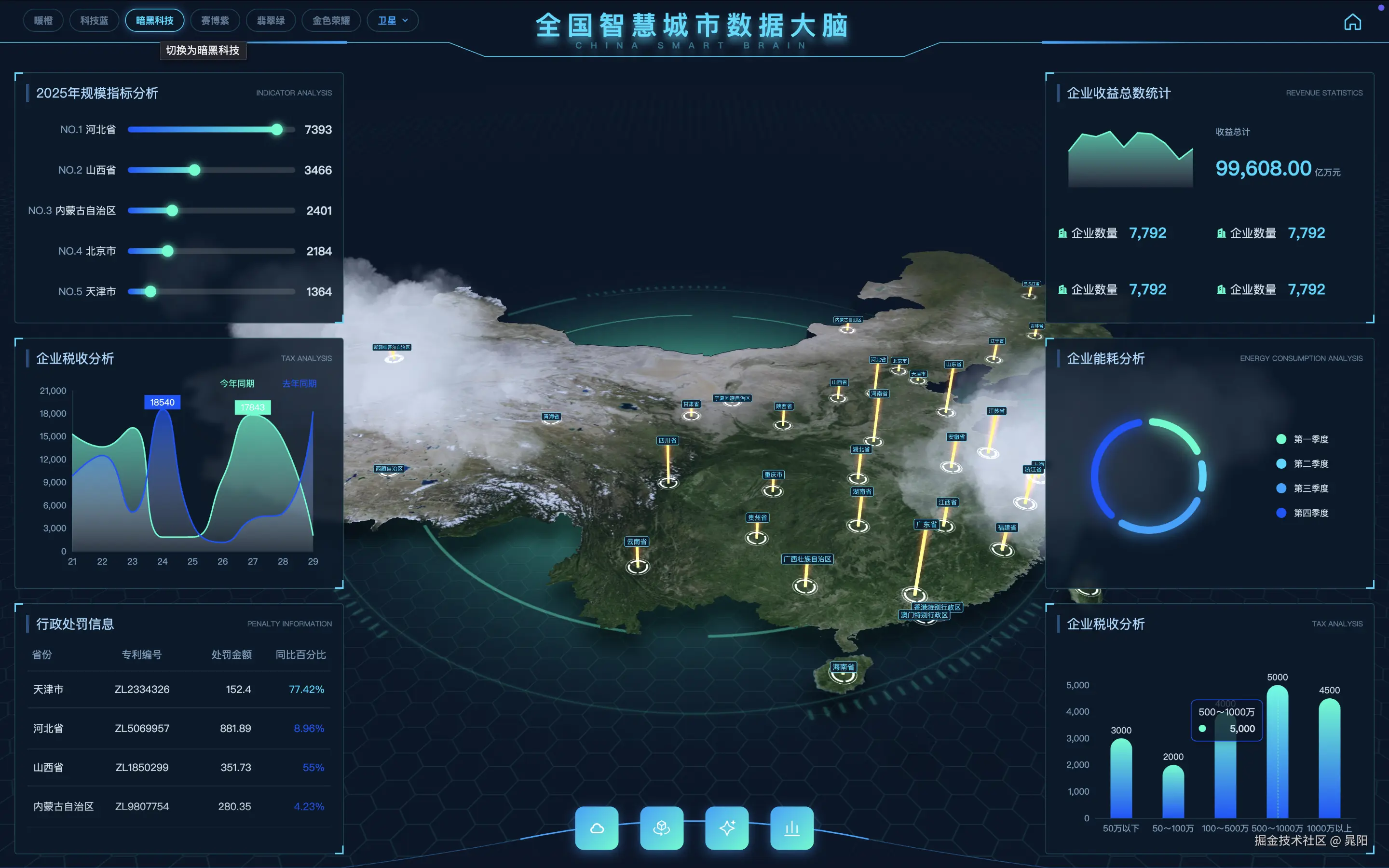

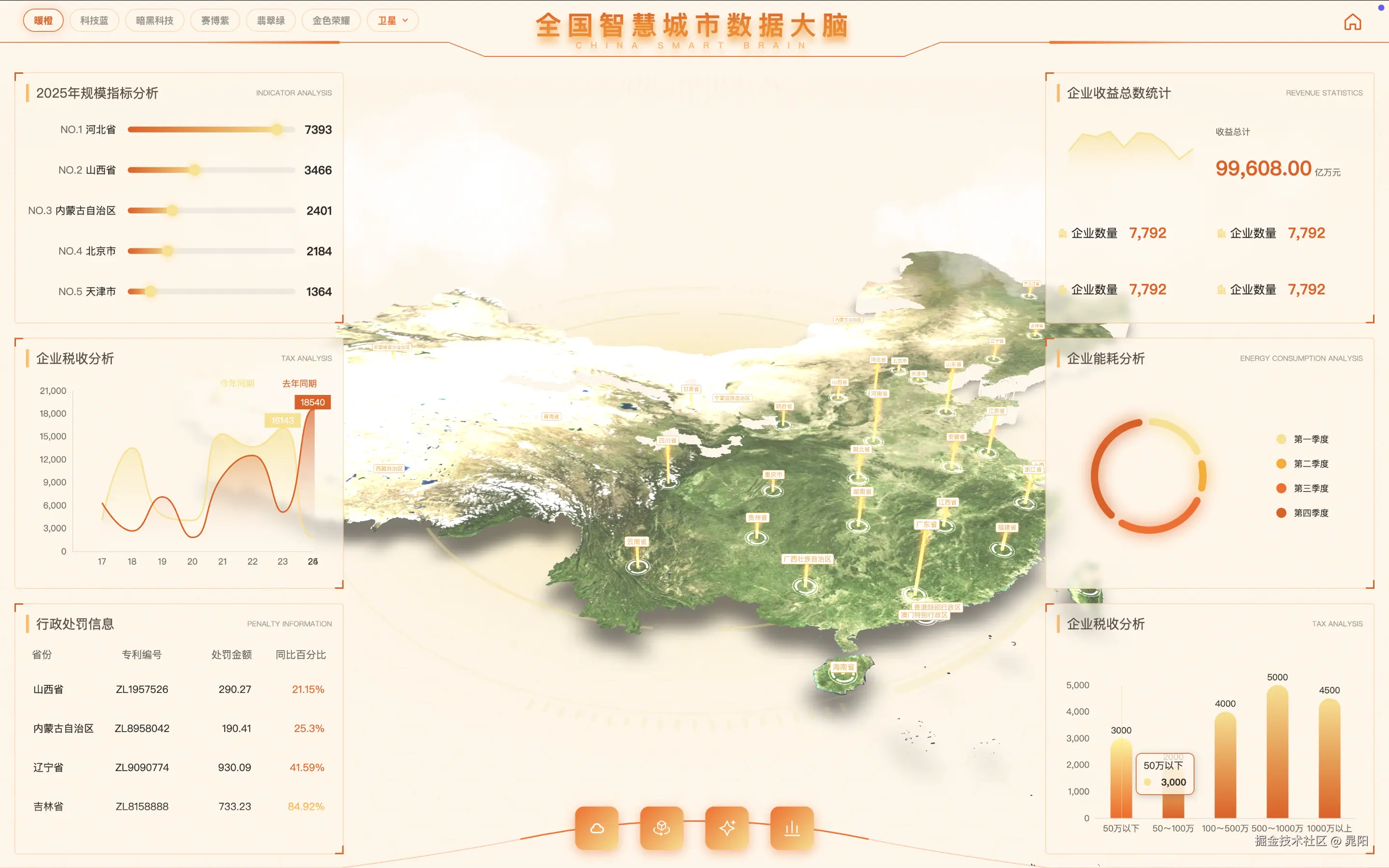

6 套 UI 主题	暖橙、科技蓝、暗黑科技、赛博紫、翡翠绿、金色荣耀
10 种地图底图风格	卫星 / 矢量 / 路网 + 多种纹理 / 视频贴图
左右数据面板	ECharts 图表随主题变色
入场动画	GSAP 镜头推进 + 地图挤出

左上角可一键切换主题和地图风格，适合演示「同一套大屏，多套视觉方案」。

二、技术栈

bash 复制代码

React 19          → UI 框架
Vite              → 构建
@react-three/fiber → React 封装 Three.js
@react-three/drei  → 阴影、轨道控制等
Three.js          → 3D 地图渲染
d3-geo            → GeoJSON 墨卡托投影
GSAP              → 镜头 / 下钻动画
ECharts 6         → 左右统计图表
styled-components → 主题 Token + CSS-in-JS
Zustand           → 全局状态（主题、下钻栈、地图风格）

三、整体架构

scss 复制代码

┌─────────────────────────────────────────────────────┐
│  index.tsx                                          │
│  ThemeProvider(themeKey) ← Zustand                  │
│    └─ demo.tsx                                      │
│         ├─ map/index.tsx   (R3F Canvas + Three.js)  │
│         └─ panel/          (ECharts + styled UI)    │
└─────────────────────────────────────────────────────┘

分层原则：

UI 主题层（styled-components）：面板、标题、图表、按钮
3D 场景层（R3F）：地图、灯光、背景、柱状图
状态层 （Zustand）：themeKey、mapStyleKey、drillStack

UI 和 3D 共用同一套主题 Token，切换主题时两侧同步变色。

四、主题系统设计（核心）

4.1 单一数据源：DashboardTheme

所有颜色收敛到 src/pages/Demo6/themes/types.ts：

ts 复制代码

export interface DashboardTheme {
  id: ThemeKey;
  name: string;
  colors: {
    primary: string;
    accent: string;
    background: string;
    backgroundRgb: string;   // rgba() 拼接用
    mapBg: string;           // Three.js 场景背景
    mapLight: string;        // 平行光颜色
    mapSurface: string;      // 挤出侧面材质
    chartGradient: [string, string];
    chartPalette: [string, string, string, string];
    glow: string;
    // ... 共 30+ 个语义化 Token
  };
}

技巧 1：用语义 Token，不用硬编码颜色

tsx 复制代码

// ❌ 不好
color: "#2563EB"

// ✅ 好
color: ${({ theme }) => theme.colors.accent};

新增主题只需在 themes/index.ts 填一份配置，不用改组件。

4.2 主题注入：ThemeProvider + Zustand

tsx 复制代码

// index.tsx
const themeKey = useConfigStore((s) => s.themeKey);

return (
  <ThemeProvider theme={themes[themeKey]}>
    <Demo />
  </ThemeProvider>
);

ts 复制代码

// stores/index.ts
setTheme: (key) => set({ themeKey: key }),
cycleTheme: () => { /* 循环切换 */ },

切换主题 = 改 themeKey → ThemeProvider 重渲染 → 所有 useTheme() / useDashboardTheme() 拿到新 Token。

技巧 2：下钻重置时保留主题

ts 复制代码

reset: () => {
  const { themeKey, mapStyleKey } = store.getState();
  set({ ...store.getInitialState(), themeKey, mapStyleKey });
},

避免用户下钻后回到全国视图时主题被重置。

4.3 styled-components 类型扩展

ts 复制代码

// themes/styled.d.ts
declare module "styled-components" {
  export interface DefaultTheme extends DashboardTheme {}
}

之后 theme.colors.xxx 有完整 TypeScript 提示。

4.4 统一 Hook：useDashboardTheme

ts 复制代码

export default function useDashboardTheme(): DashboardTheme {
  return useTheme();
}

Three.js 组件、ECharts 组件、面板组件都通过它读主题，避免两套 API。

五、Three.js 地图实现

5.1 场景入口

tsx 复制代码

// map/index.tsx
<Canvas flat shadows camera={{ position: [-50, 150, 280], fov: 50 }}>
  <MapBackground />   {/* 场景背景色 */}
  <Lights />          {/* 环境光 + 平行光 */}
  <Scene />           {/* 地图主体 */}
  <ContactShadows />
  <OrbitControls />
</Canvas>

5.2 GeoJSON → 三维挤出

流程：

css 复制代码

china.json / 省市区 GeoJSON
    ↓ d3-geo geoMercator 投影
Vector2[][] 轮廓点
    ↓ THREE.Shape + ExtrudeGeometry
挤出网格 + 顶面贴图

关键文件：

文件	职责
`map/base.tsx`	全国 / 省 / 市 / 区四级地图切换
`map/city.tsx`	单区域挤出、交互、柱状图
`map/shape.tsx`	UV 映射（geo 对齐 / 装饰纹理）
`map/bar.tsx`	3D 柱状指标

5.3 主题如何影响 Three.js

Three.js 不能直接用 CSS 变量，需要在 React 组件里读主题后赋给材质：

tsx 复制代码

// map/background.tsx --- 场景背景
useEffect(() => {
  scene.background = new Color(theme.colors.mapBg);
}, [scene, theme.colors.mapBg]);

// map/lights.tsx --- 平行光
<directionalLight color={theme.colors.mapLight} />

// map/city.tsx --- 侧面材质
<meshStandardMaterial color={theme.colors.mapSurface} />

技巧 3：3D 主题色单独定义 mapBg / mapLight / mapSurface

浅色主题（暖橙、科技蓝）用浅背景 + 深色文字；暗色主题（暗黑科技）用深蓝背景 + 亮色光。同一套面板 Token 和地图 Token 分开设计，避免「面板好看但地图发黑」。

5.4 地图贴图与主题的关系

地图贴图由 mapStyleKey 控制，与 UI 主题独立：

类型	示例	UV 模式
geo 对齐	satellite / vector / road	`uvMode: "geo"`，贴图与省界对齐
装饰纹理	texture_mapbg（视频）	`uvMode: "decorative"`，整图铺满

ts 复制代码

function uvModeForStyle(style: MapStyleKey): UvMode {
  return isGeoAlignedStyle(style) ? "geo" : "decorative";
}

装饰模式下开启 emissiveMap，让视频纹理更亮：

tsx 复制代码

<meshStandardMaterial
  map={map}
  emissiveMap={uvMode === "decorative" ? map : undefined}
  emissiveIntensity={uvMode === "decorative" ? 0.45 : 0}
/>

技巧 4：UI 主题和地图风格解耦

主题 = 面板 / 图表 / 灯光 / 场景背景色
地图风格 = 省域表面贴图（卫星图 or 科技纹理）

可以「暗黑科技主题 + 卫星底图」，或「科技蓝主题 + 视频纹理」，组合更灵活。

六、ECharts 随主题切换

图表不接入 ECharts 内置 theme，而是 每次用主题色拼 option：

tsx 复制代码

const theme = useDashboardTheme();
const colors = theme.colors.chartGradient;

const option = useMemo(() => ({
  series: [{
    itemStyle: {
      color: {
        type: "linear",
        colorStops: [
          { offset: 0, color: colors[0] },
          { offset: 1, color: colors[1] },
        ],
      },
    },
  }],
}), [theme.id]); // 依赖 theme.id 触发重算

return <Chart key={theme.id} option={option} />;

技巧 5：给 Chart 加 key={theme.id}

强制 ECharts 实例在切主题时完整重建，避免渐变色残留旧配置。

七、三级下钻

markdown 复制代码

全国（34 省） → 点击省 → 省级（各市）
              → 点击市 → 市级（各区县）
              → 点击区 → 区县聚焦

状态用 drillStack: DrillTarget[] 栈管理：

ts 复制代码

pushDrill: (target) =>
  set((s) => s.drillStack.length >= 3 ? s : { drillStack: [...s.drillStack, target] }),
popDrill: () => set((s) => ({ drillStack: s.drillStack.slice(0, -1) })),

每层切换时：

加载对应 GeoJSON（本地缓存 or DataV 远程）
GSAP 动画调整相机位置
地图 group scale.z 从 0.01 挤出到 1

技巧 6：用 key={mapStyleKey} 强制贴图切换时重建地图层

tsx 复制代码

<ProvinceMap key={mapStyleKey} ... />

避免 Three.js 材质缓存导致换风格后贴图不更新。

八、主题切换 UI

panel/themeSwitcher.tsx 提供两组切换：

主题标签：暖橙 / 科技蓝 / 暗黑科技 ...
地图风格下拉：卫星 / 矢量 / 纹理·mapbg ...

tsx 复制代码

<ThemeTag onClick={() => setTheme(key)} $active={themeKey === key}>
  {t.name}
</ThemeTag>

地图风格会检查资源是否已生成（isMapStyleAvailable），未生成的选项置灰。

九、实现带主题切换大屏的 8 条技巧（总结）

① 设计 Token 表，一次定义、处处引用

把 primary、accent、chartGradient、mapBg 等语义化，6 套主题只是 6 份 JSON 式配置。

② UI 与 3D 共用 ThemeProvider

不要在 Three 里维护独立颜色表，通过 useDashboardTheme() 读同一份 Token。

③ 3D 材质响应主题变化

useEffect 监听 theme.colors.mapBg 更新 scene.background；灯光、侧面材质同理。

④ ECharts 用 `useMemo` + `key={theme.id}`

option 依赖主题色重算，key 强制图表重建。

⑤ UI 主题与地图贴图解耦

themeKey 管面板，mapStyleKey 管贴图，互不干扰。

⑥ 贴图缓存按风格分 key

ts 复制代码

const cacheKey = `${style}-${provinceAdcode ?? "national"}`;

避免切换风格后读到旧纹理。

⑦ geo / decorative 双 UV 模式

卫星图必须 geo 对齐；科技纹理用 decorative 铺满 + emissive 提亮。

⑧ 下钻 / 重置时保留用户选择的主题

reset() 时把 themeKey、mapStyleKey 从当前状态带回。

十、目录结构速查

bash 复制代码

src/pages/Demo6/
├── index.tsx              # ThemeProvider 入口
├── demo.tsx               # 页面布局
├── stores/index.ts        # Zustand（themeKey / mapStyleKey / drillStack）
├── themes/
│   ├── types.ts           # DashboardTheme 类型
│   ├── index.ts           # 6 套主题配置
│   └── styled.d.ts        # TS 类型扩展
├── config/mapStyles.ts    # 10 种地图风格定义
├── hooks/useDashboardTheme.ts
├── panel/
│   ├── themeSwitcher.tsx  # 主题 + 地图风格切换
│   ├── headder.tsx
│   └── chart1~6.tsx       # ECharts 图表
└── map/
    ├── index.tsx          # R3F Canvas
    ├── base.tsx           # 四级地图 + 下钻
    ├── city.tsx           # 单城市挤出
    ├── background.tsx     # 场景背景（读主题）
    ├── lights.tsx         # 灯光（读主题）
    └── scene.tsx

十一、如何新增一套主题

在 themes/types.ts 的 ThemeKey 联合类型里加新 key
在 themes/index.ts 新增 theme7 配置对象
加入 themes 和 themeList
刷新页面，左上角自动出现新标签

建议每套主题至少检查：

浅色 / 深色背景下文字对比度
mapBg 与 mapLight 在 Three 场景里是否协调
chartGradient 在 ECharts 柱状 / 折线图里是否清晰
glow / glowStrong 在标题描边上是否过曝

十二、如何生成地图贴图资源

bash 复制代码

# 生成全部省份卫星贴图 + 城市 mock 数据
npm run gen:provinces

# 仅生成矢量风格
npm run gen:map:vector

# 跳过已有贴图
npm run gen:provinces:skip

贴图输出到 src/assets/provinces/textures/{style}/{adcode}.jpg。

十三、本地运行

bash 复制代码

cd sc-datav-main
npm install
npm run dev
# 浏览器打开 http://localhost:5173/demo6

十四、与「普通大屏」的差异

对比项	普通 CSS 大屏	Demo6
地图	ECharts 2D geo	Three.js 3D 挤出
主题	换 CSS 变量	Token + ThemeProvider + 3D 材质联动
下钻	切 geo 数据源	切场景 + 相机动画
底图	单张背景图	卫星 / 矢量 / 视频纹理可切换
图表	固定配色	随 `themeKey` 动态拼 option

十五、可继续扩展的方向

主题持久化：localStorage.setItem('demo6-theme', themeKey)
自定义主题编辑器：可视化调 Token 实时预览
PostProcessing 随主题切换（暗色主题加 Bloom，浅色主题关闭）
接入真实 API，柱状图高度绑定业务数据
导出当前主题为 JSON，供其他 Demo 复用

总结： Demo6 的核心不是「换几张背景图」，而是 Token 化主题系统 + UI/图表/Three.js 三层联动 。掌握 DashboardTheme → ThemeProvider → useDashboardTheme() 这条链路，就能在任意 Three.js 大屏里优雅地做主题切换。
