前言

大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~

一、Keil MDK 介绍

下面要按照的软件可以说是嵌入式开发里的"老大哥"了------Keil MDK。

虽然它的界面很复古，写代码的体验（个人感觉特别差）也远不如现在的 VS Code 那么爽（以后我们会教大家怎么用 VS Code 配合它），但它是目前企业里用得最多的，资料也最全，就是老资历。

接下来，我会结合官方文档和实际操作，手把手带大家把环境搭起来。

1.1 我们要装的是什么？

很多兄弟会好奇，Keil 和 MDK 是一回事吗？" 这里我先给大家捋一捋概念

Keil 是个公司名

Keil 原本是一家独立的公司，但在 2005年 被 ARM 公司收购了。大家还记得 ARM 吗？我们学的 STM32，它的 CPU 内核（Cortex-M）就是 ARM 设计的。所以现在的 Keil，其实是 ARM 的子公司，专门做开发工具。
MDK 是个工具包

MDK 的全称是 Microcontroller Development Kit，翻译过来就是"微控制器开发工具包"。
- 微控制器：就是 MCU，也就是我们要开发的单片机。
- 开发工具包：注意这个词，它指的是一堆工具的集合。它里面包含了代码编辑器、编译器、调试器等等。

结论来了： 我们装的这个软件，本质上是一个集成开发环境（IDE） 。以后大家听到 Keil MDK 、MDK-ARM 、Keil for ARM ，甚至直接叫 Keil 5，指的都是同一个东西

虽然 Keil 5 是主流，但现在也有 Keil 6 了。不过我的文章目前还是基于 Keil 5（比如 v5.42、v5.43 版本）来讲，因为它的稳定性最好，教程也最多。

1.2 下载与安装

好了，概念清楚了，咱们开始安装。

1.2.1 获取安装包

keil分两个版本，一个是专业版，另一个是社区版，社区版是免费的，能力足够，我们下载社区版即可

大家可以去 Keil 的官网下载社区版（Community Edition）

**官网地址：https://www.keil.arm.com/mdk-community/
版本建议： 我文章用的是 MDK 5.43，大家下到这个版本或者更新的 5.4x 版本都可以。

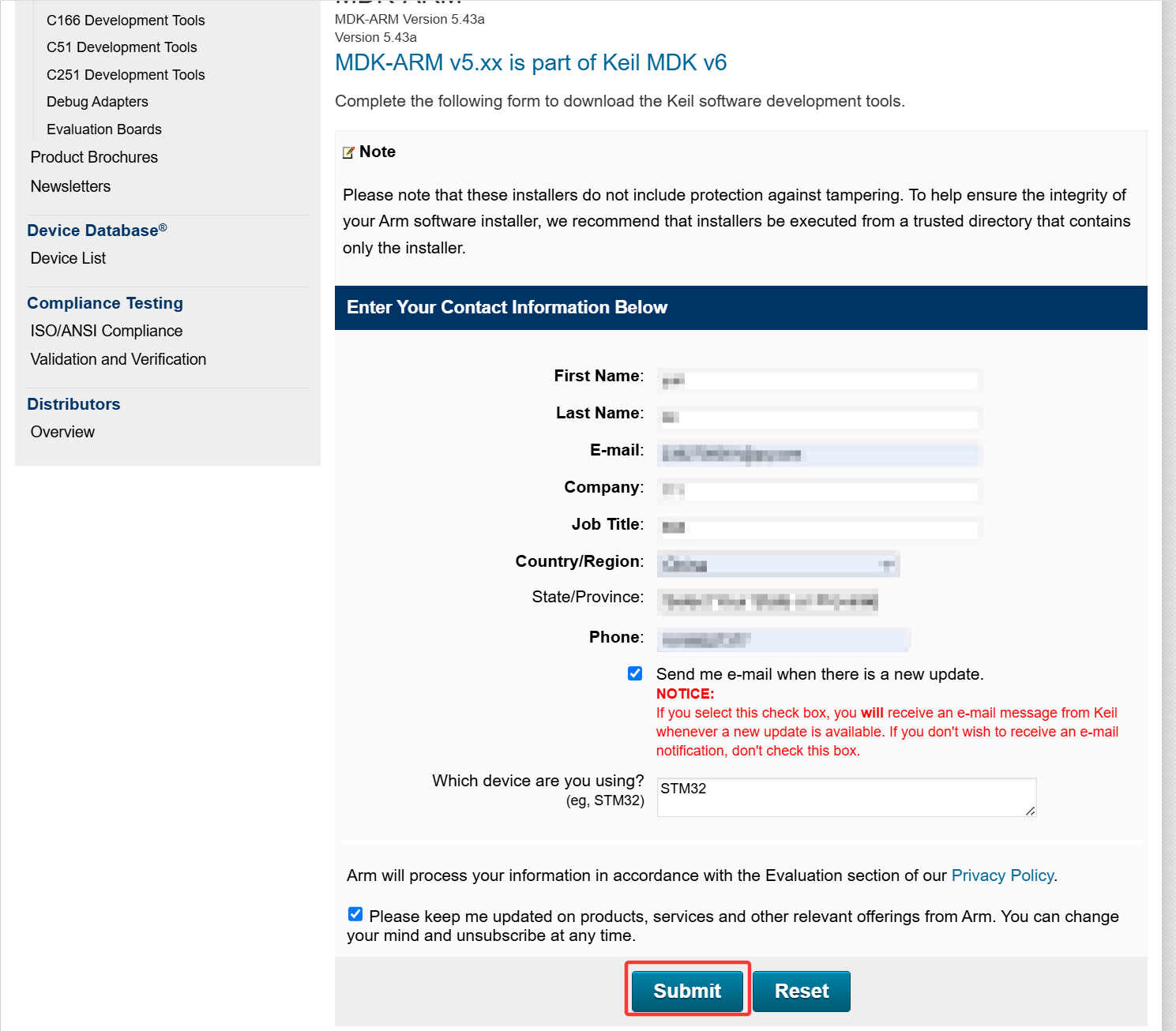

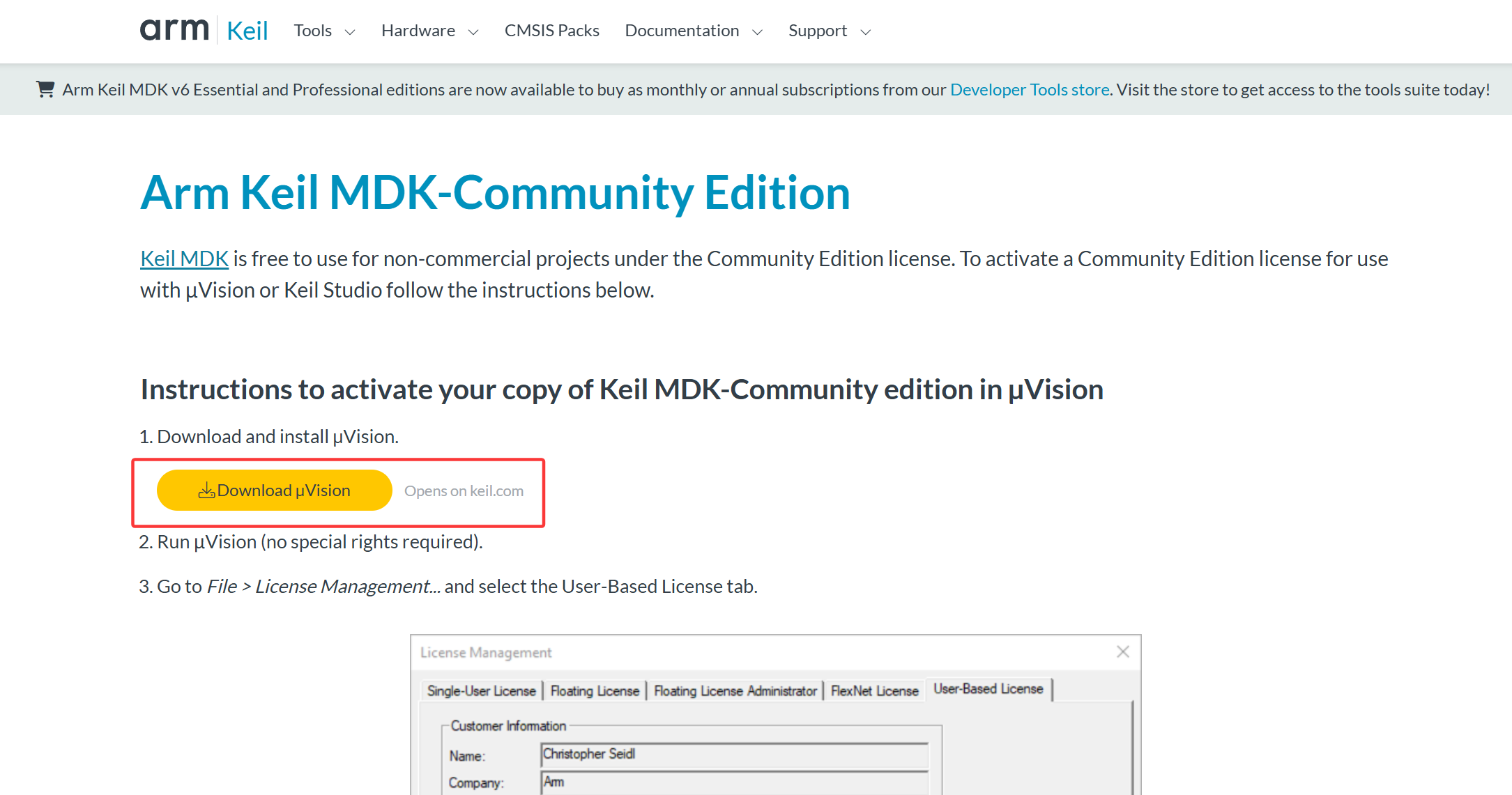

点击上方Download就会跳转到下面的页面，这个页面只会在第一次下载的时候遇到，我们随便往里面填一些信息即可

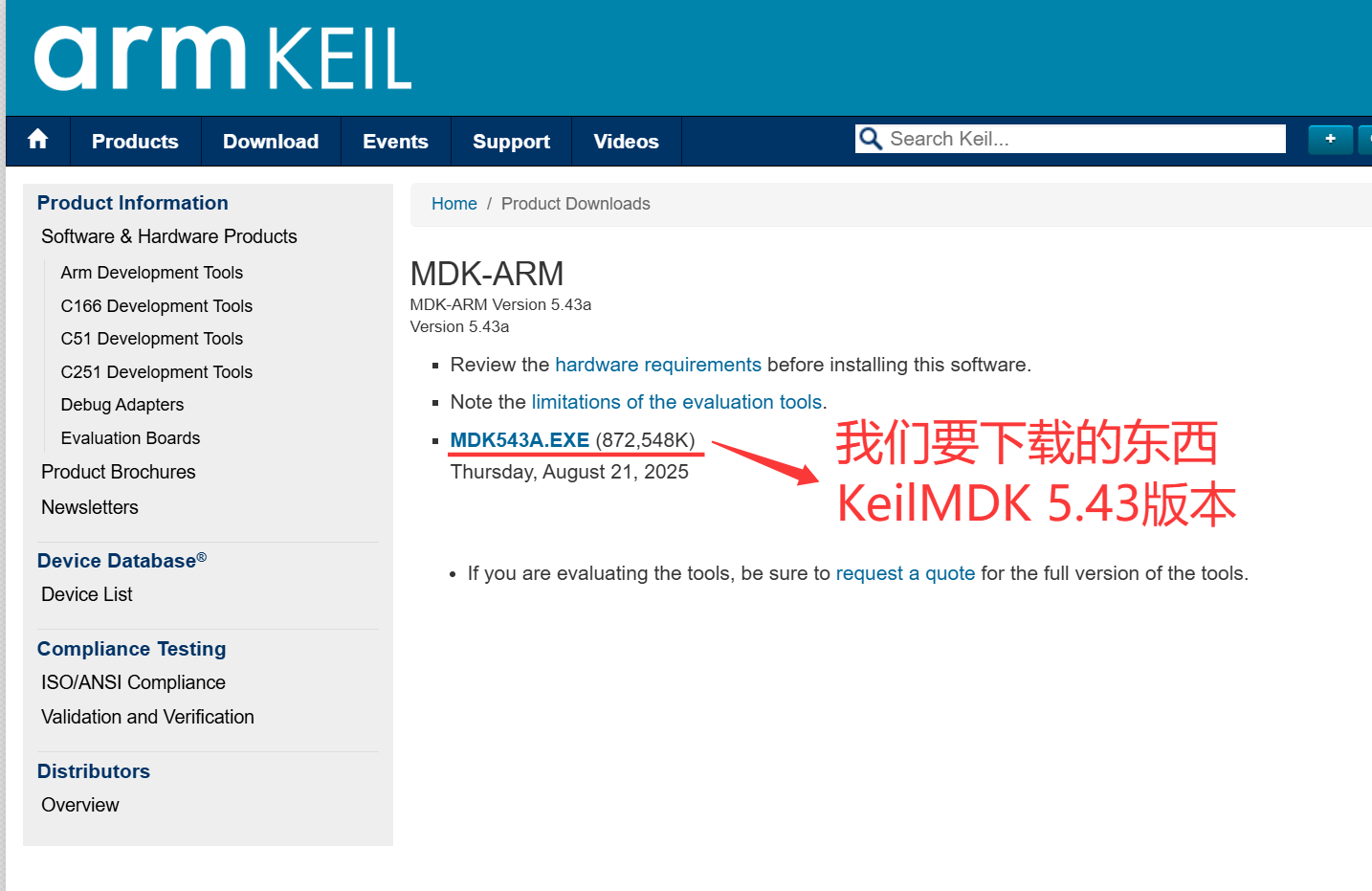

提交后就到了这个页面，点击这个高亮的MDK543A.EXE就可以下载了

1.2.2 开始安装

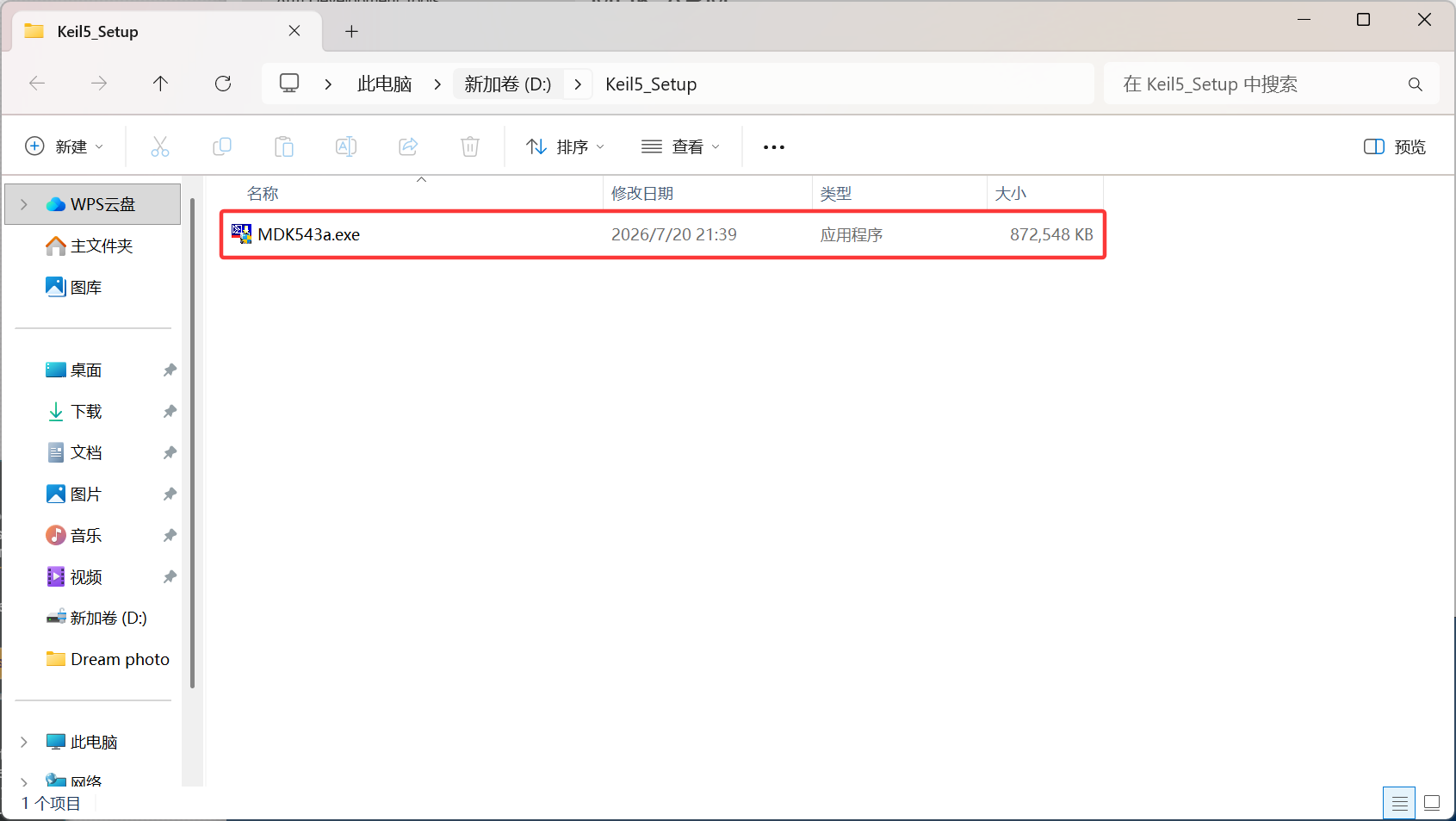

下载好之后，双击安装包，一路 Next，但在以下几个界面，请大家务必仔细看 ：

第一步：同意协议

勾选 I agree to all the terms...，然后点 Next。这步没啥说的。

第二步：选择安装路径

这里有两个路径要填：

Core：这是软件主程序（工具集，IDE）的路径。
Pack：由于我们未来会在MCU上做片上开发，代码要烧写到芯片内部，所以和硬件有关，Keil就需要从官方的途径中拉取一些芯片包（各种MCU型号），其中所包含的各种源代码信息就会存在Pack所指定的路径下

路径里绝对不能有中文！ 比如 D:\软件\Keil 这种绝对不行，必须全是英文，像 D:\Software\Keil_v5。

**不要装在 C ** 除非你 C 盘很大，否则以后文件多了会卡。

不要和 Keil 4 混装 如果你电脑里还有以前学 51 单片机装的 Keil 4（C51），一定要把它们分开放在不同的文件夹里，否则会冲突。

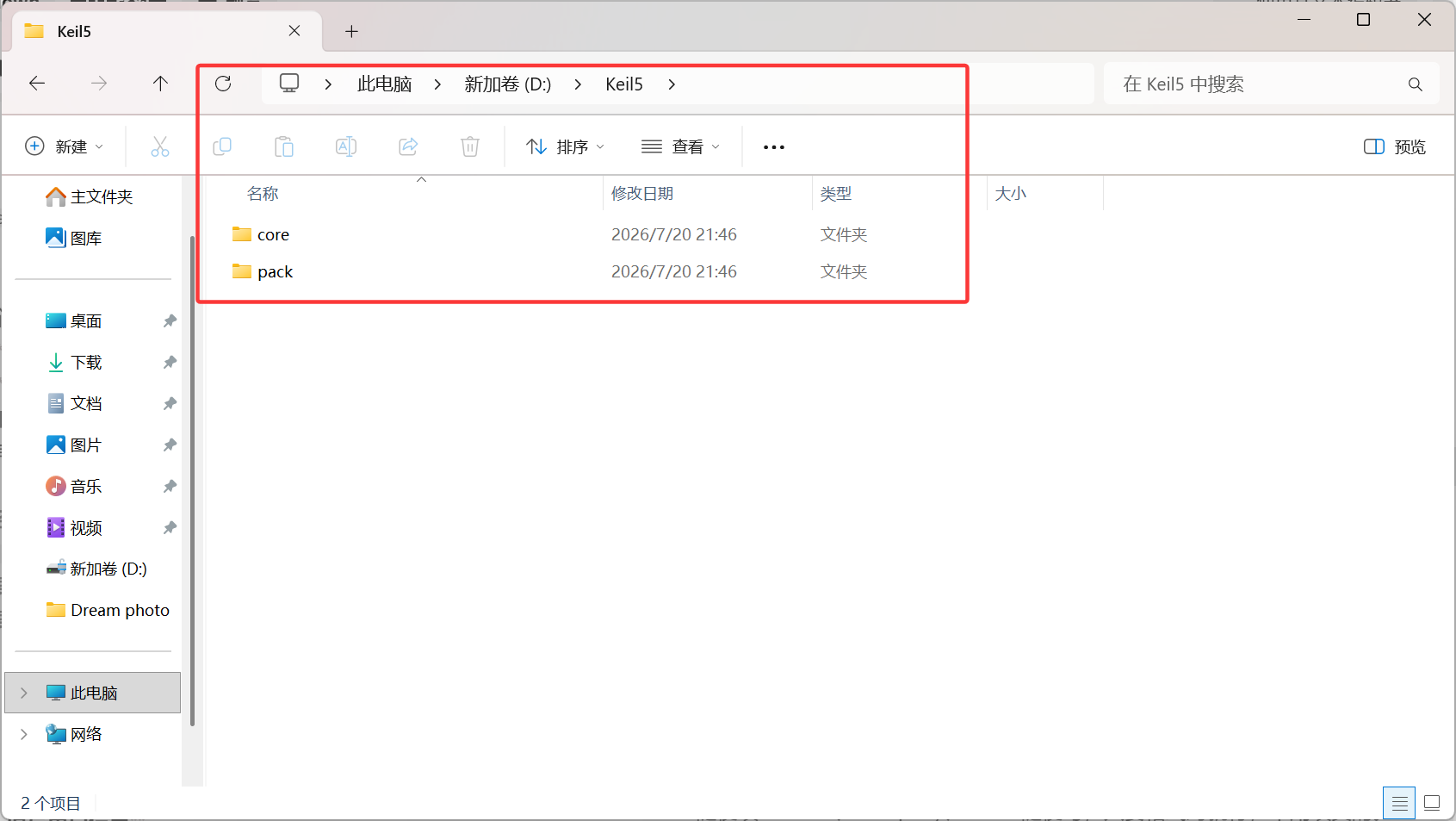

你也可以参考我的路径方式来安装

路径确定好之后点击next

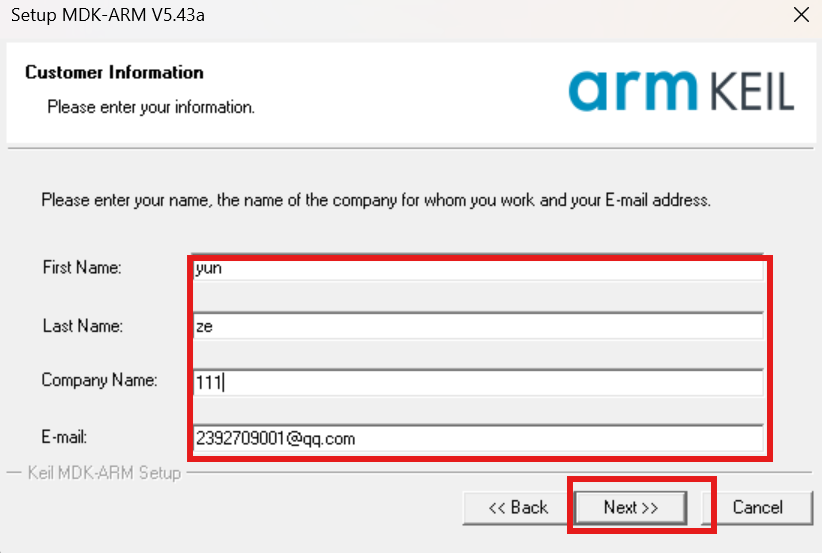

第三步：填写用户信息

随便填！Name、Company、Email 随便写，只要格式对就行，不用填真的。填完点 Next。

第四步：等待安装完成

进度条走完点 Finish。

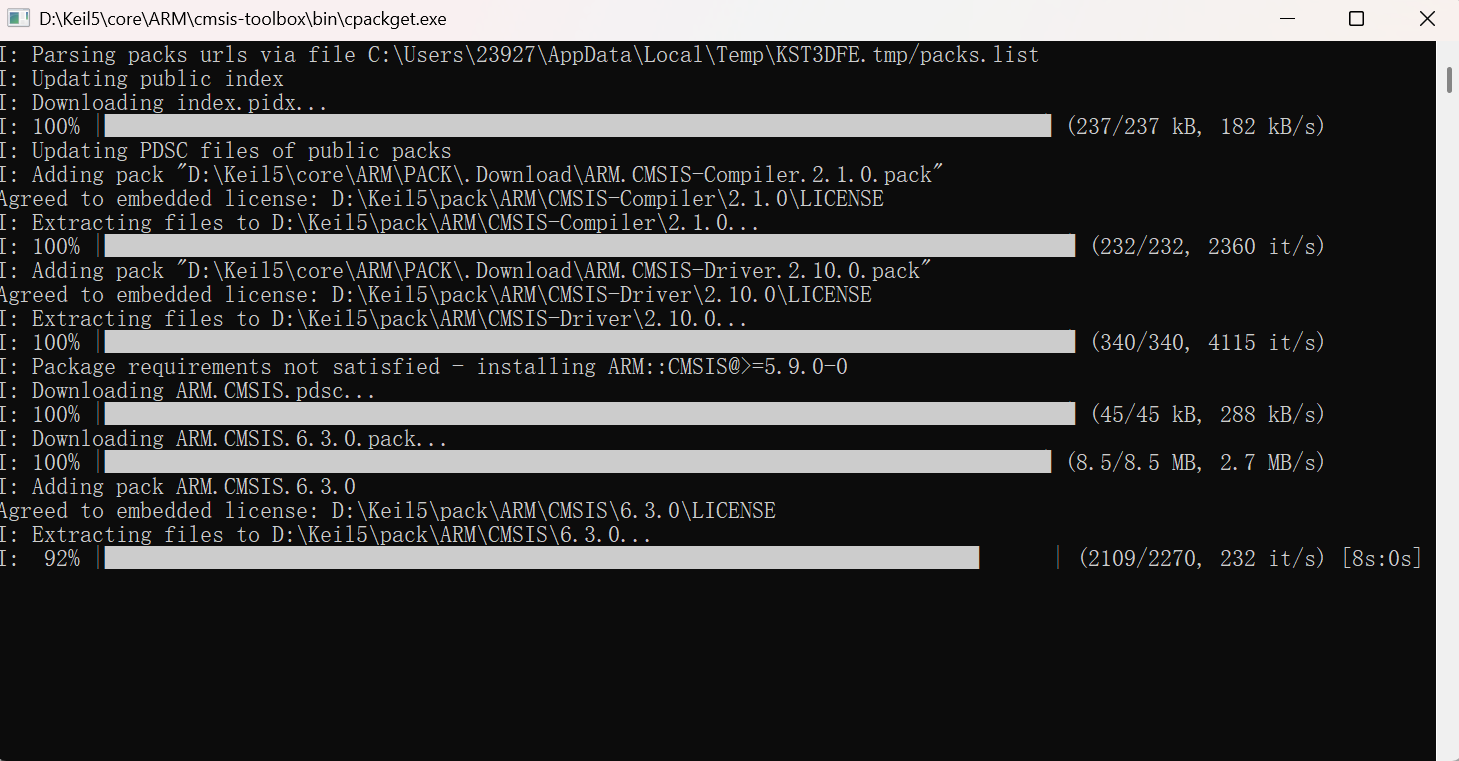

弹出这个页面就是在拉去相关芯片包，我们不用管，让它慢慢安装即可

二、驱动与 Pack Installer

安装完主程序还没结束，这时候通常会弹出两个东西，大家别急着关。

2.1 遇到驱动弹窗？

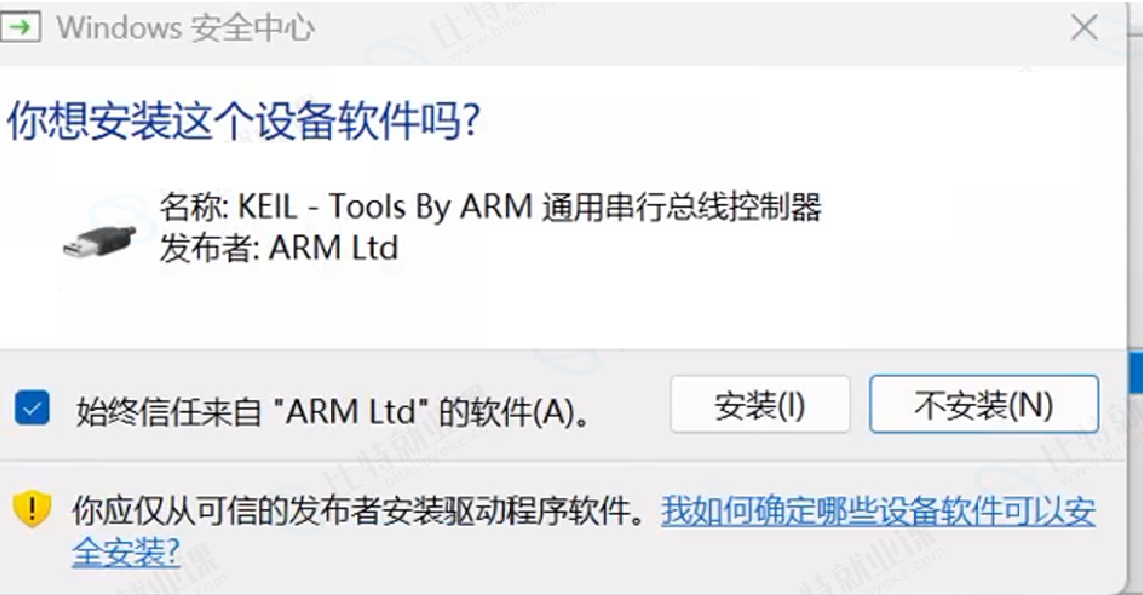

安装过程中或结束后，Windows 可能会 弹出一个安全中心窗口，问你要不要安装 KEIL - Tools By ARM 的驱动。

操作： 勾选"始终信任"，然后点击 "安装"。
为什么？ 这个驱动是用来让你的电脑识别 ST-Link 或 J-Link 仿真器的。如果不装，到时候你程序写好了也烧录不进芯片里。

2.2 Pack Installer 是什么？

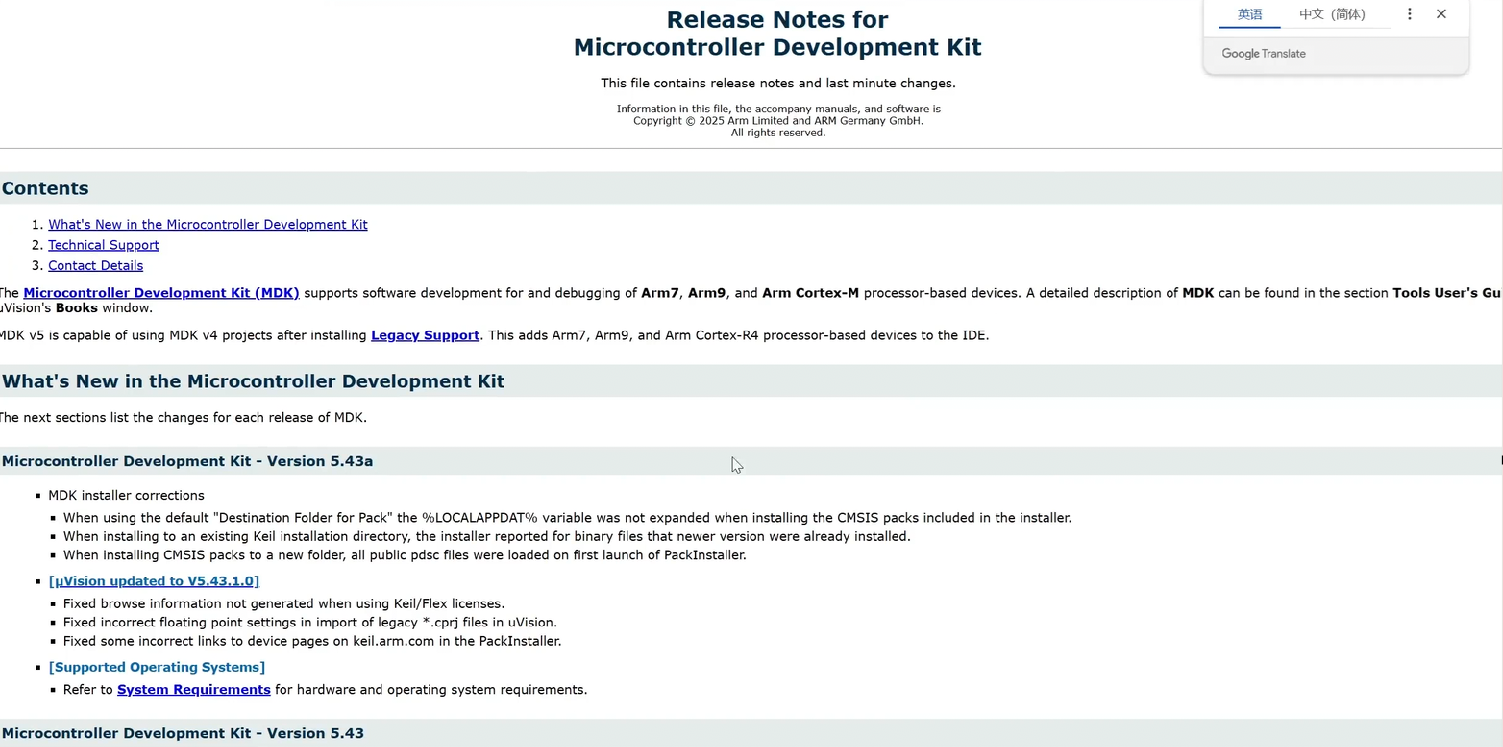

有的人安装完成后点击finish之后有可能会弹出这样一个网页，不用在意，关了就好

装完后，有可能会自动弹出一个叫 Pack Installer 的界面（Keil5内部的一个内置软件，我装的时候没有弹出，下面单独说没有弹出的解决方法）。很多兄弟一看全是英文就慌了，或者觉得它加载慢直接关了。千万别关！

它的作用： MCU 的品类型号非常繁多，开发不同 MCU 的时候需要用到的软件组件也各不相同。

Keil 官方帮我们把这些都收集好，通过 Pack Installer 帮我们从 Keil 的服务器上下载设备驱动程序、示例程序、中间件、库文件等。

这是 Keil 软件安装完成或首次启动时的正常现象。Pack Installer 是 Keil5 (MDK5) 的在线组件和芯片包管理工具，用于下载各种芯片的 DFP（Device Family Pack，即器件支持包）。这些支持包包含了如 STM32、GD32 等芯片的核心固件库和启动文件。

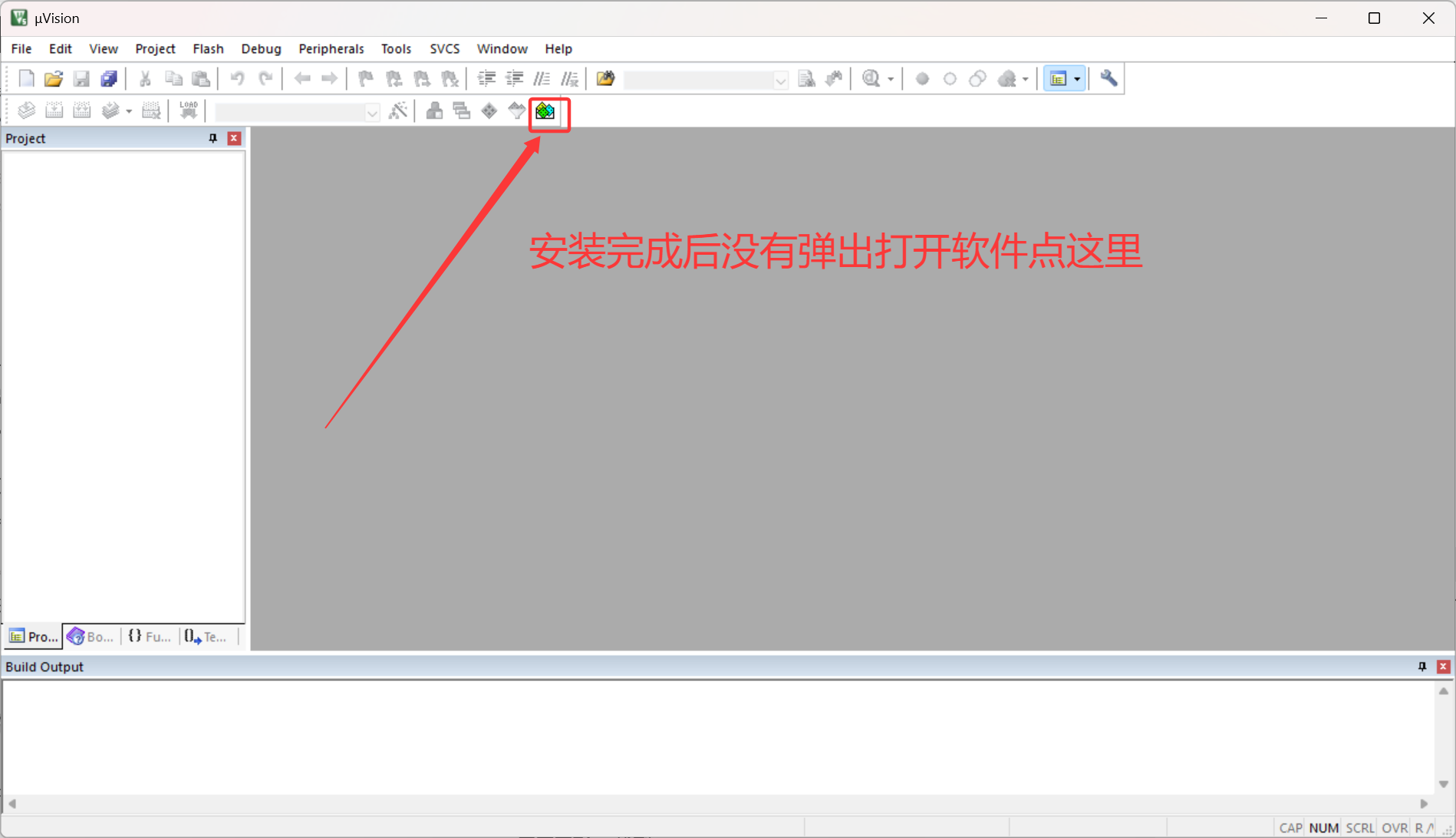

如果没有该页面或不小心关了咋办？ 没关系，打开 Keil 软件，点击工具栏上那个绿色的方块图标，它还会弹出来的。

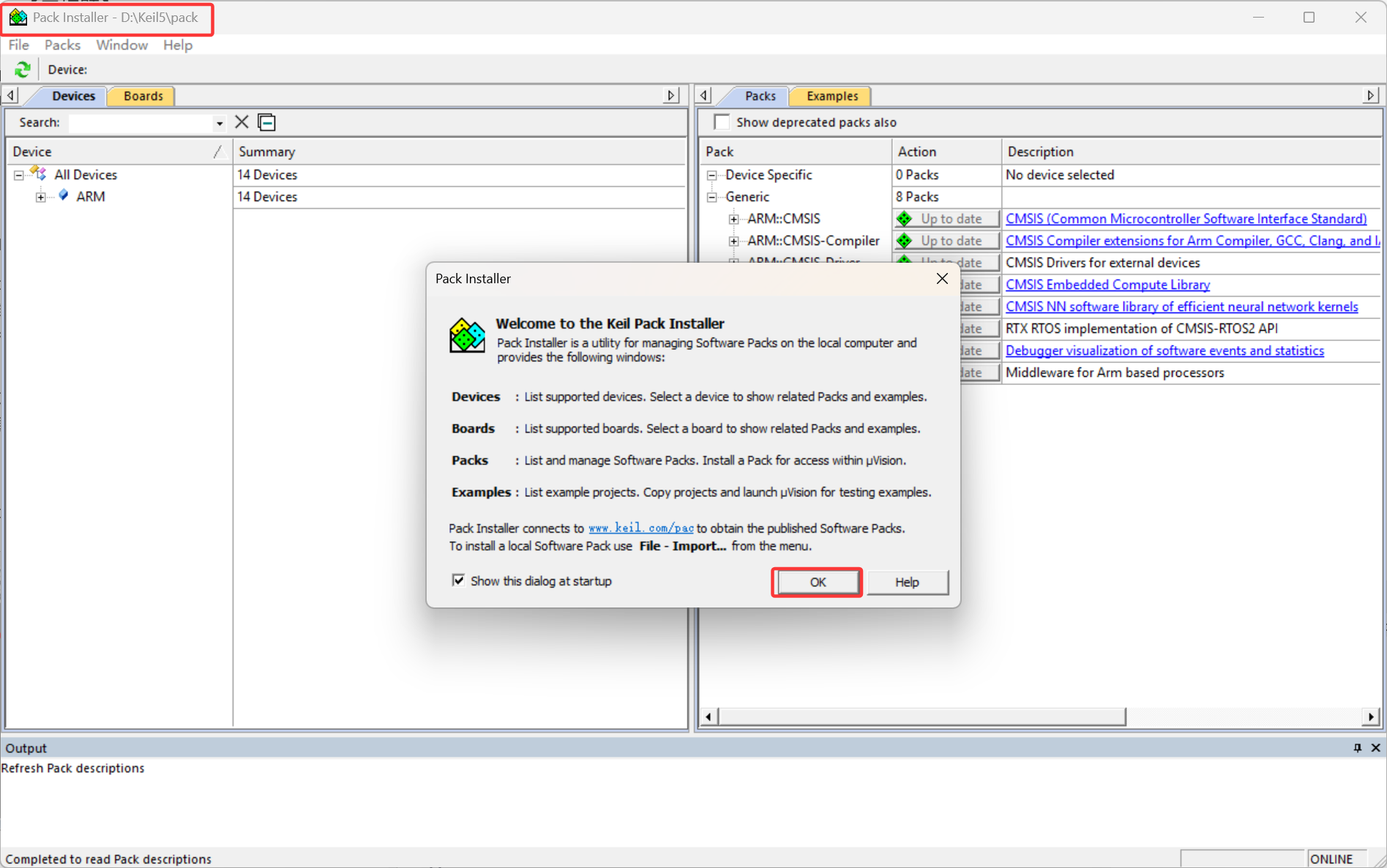

重要的是这个界面

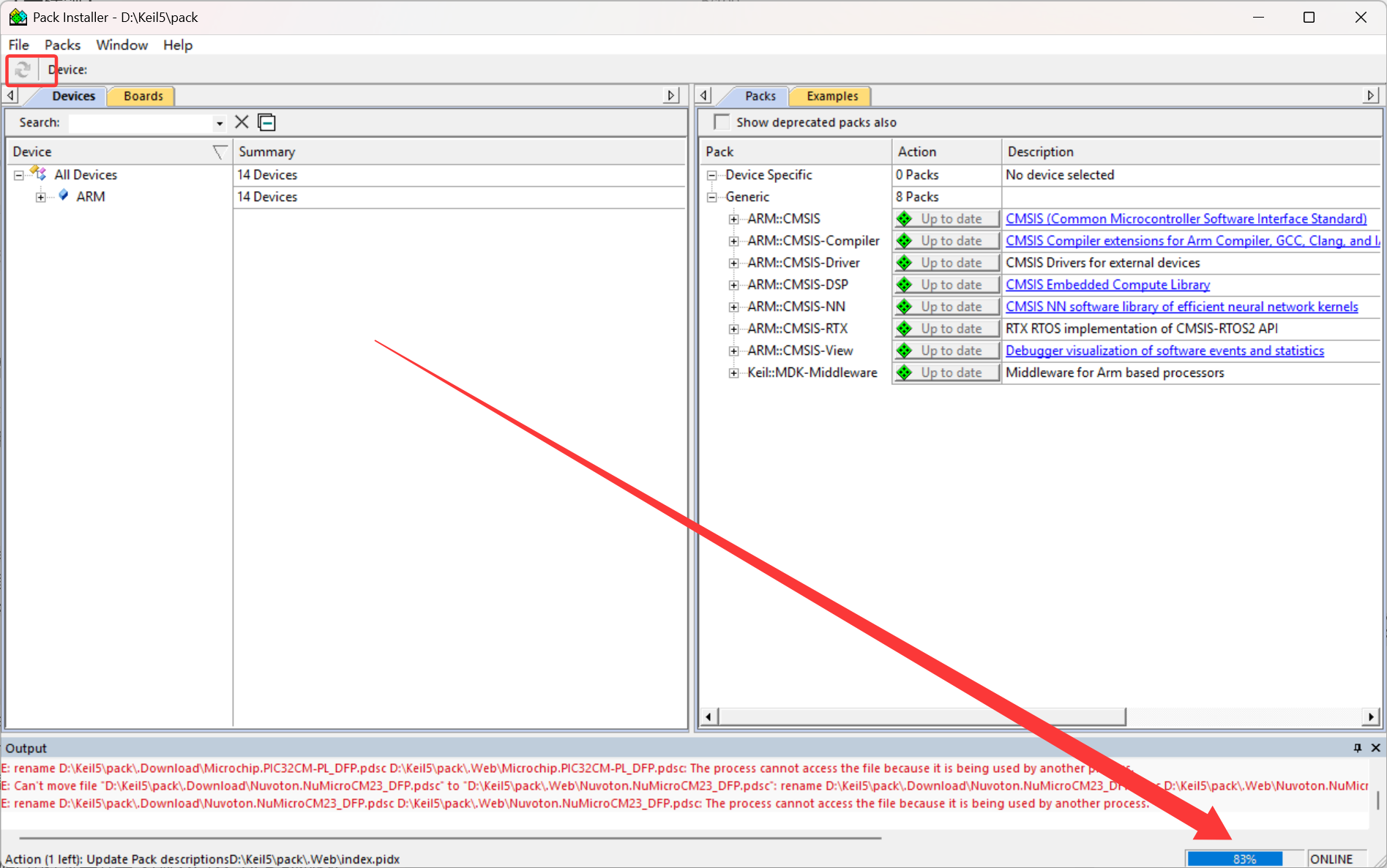

如果右下角有读条的话，等它读完再进行接下来的步骤

三、配置 STM32 芯片包（以 F103 为例）

现在 Pack Installer 打开了，我们来下载要用的 STM32F103ZE系列 系列的支持包（我们文章后续使用的芯片型号是STM32F103ZET6）。

操作步骤：

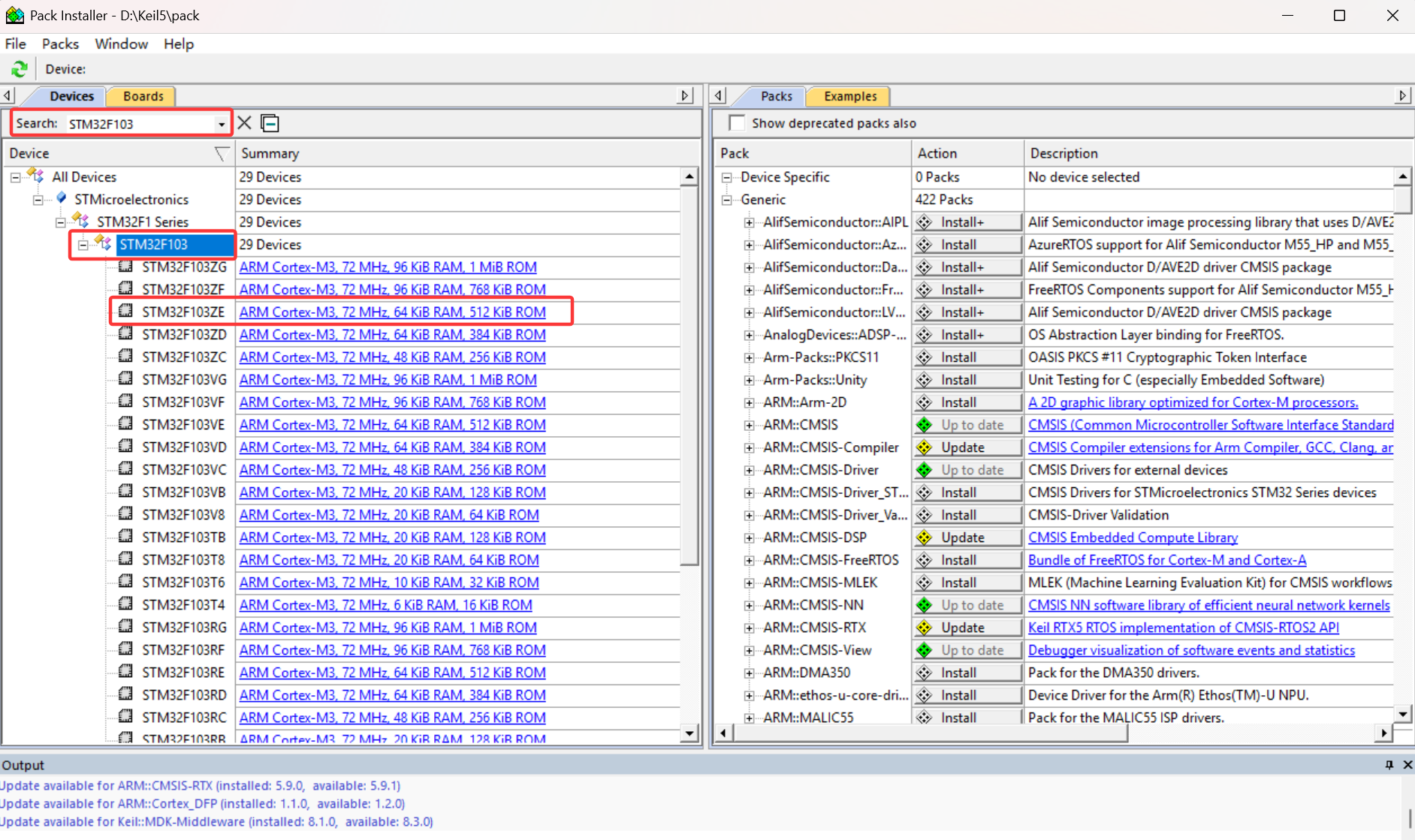

搜索型号： 在左侧 Devices 栏的搜索框里，输入 STM32F103。若是搜索列表为空，则有可能是前面安装时从 Keil 官网 拉去芯片包的时候卡住了（缺少对应的芯片支持包（DFP） ）

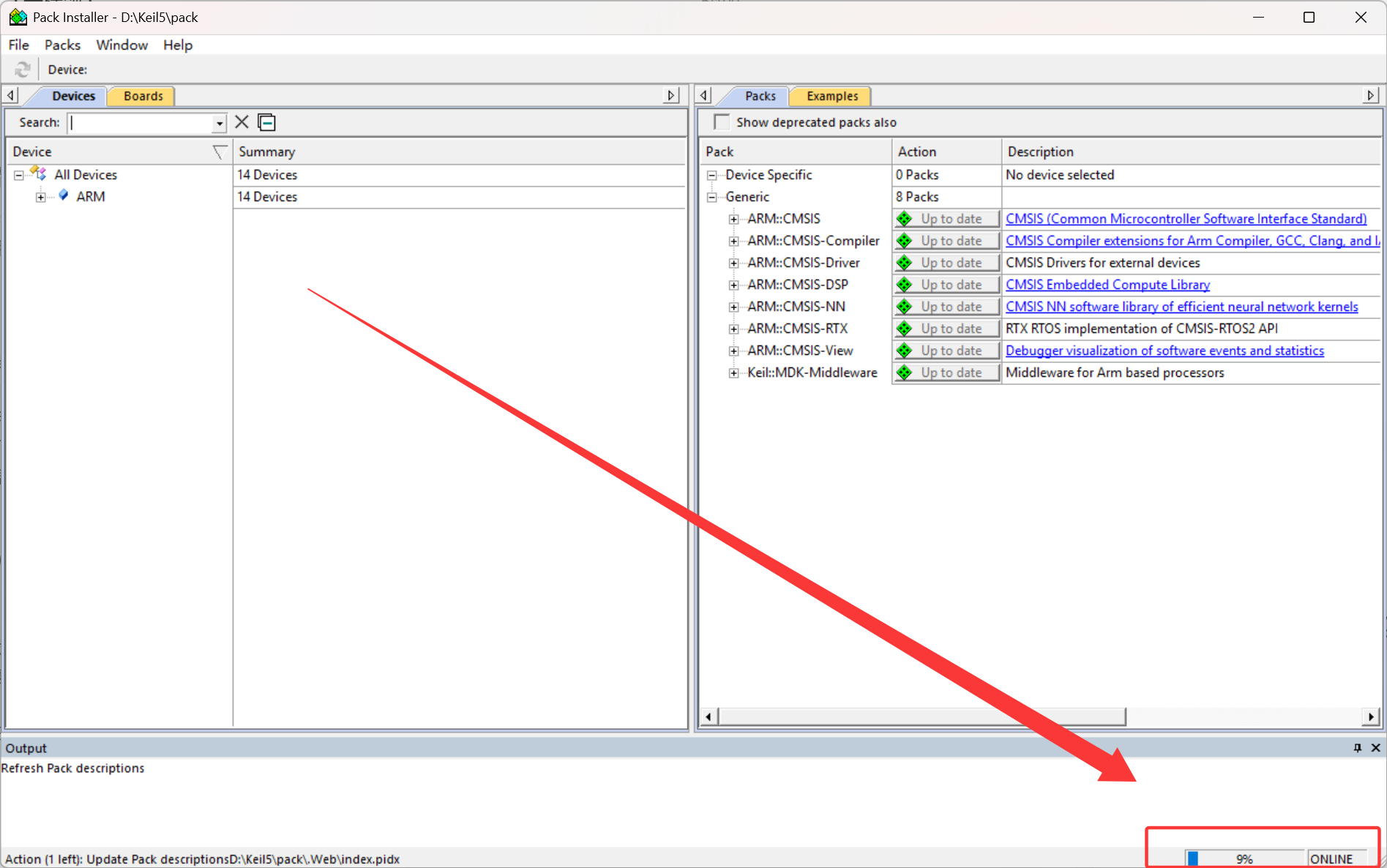

可以通过点击左上角绿色刷新按钮看一下右小角有没有重新读条，等它读条结束再搜索
展开系列： 找到 STM32F1 Series -> STM32F103。

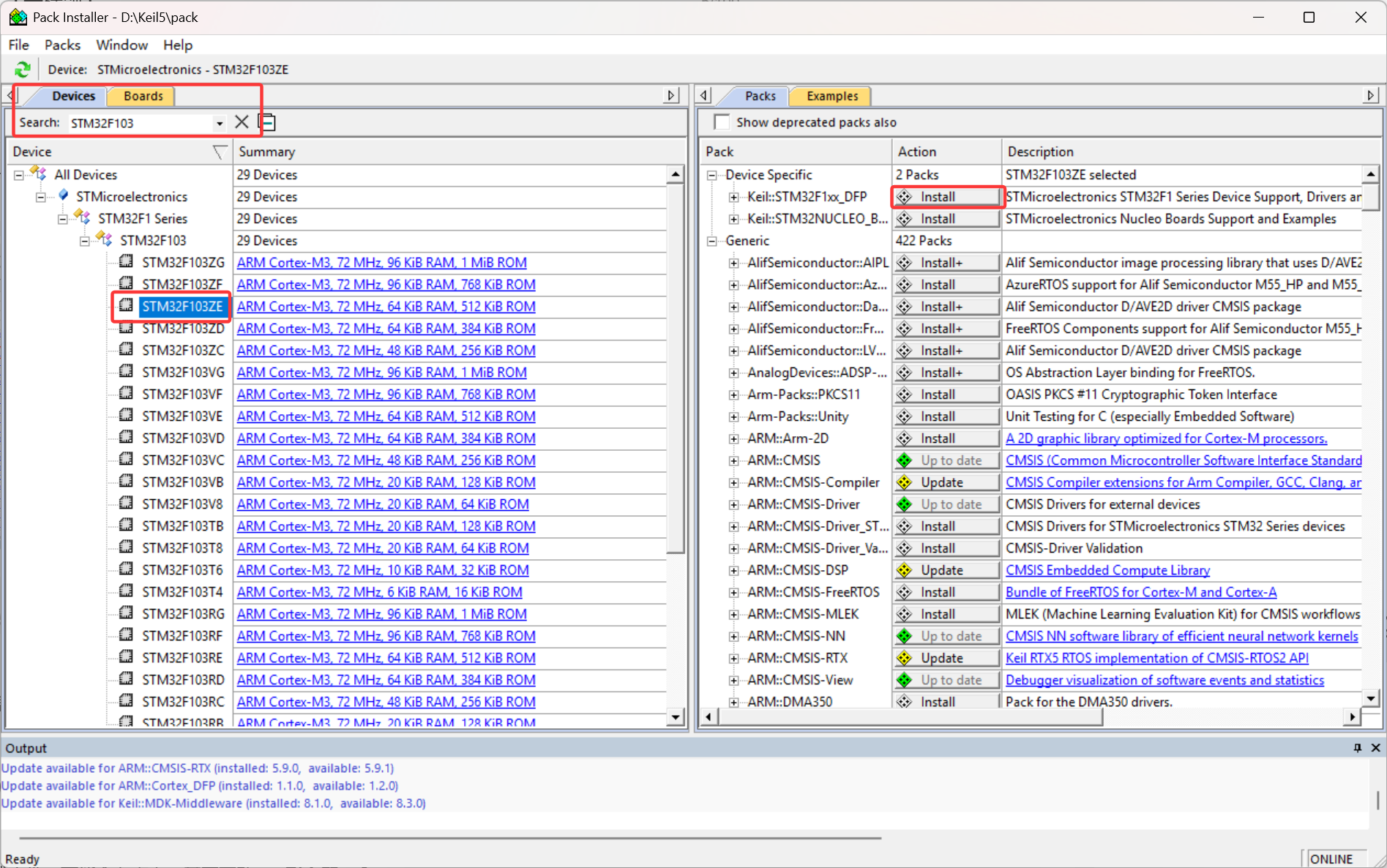

选择具体型号： 比如我们要用的是 STM32F103ZE（也就是我们开发板常用的 ZET6 芯片所属的系列），点击展开它。

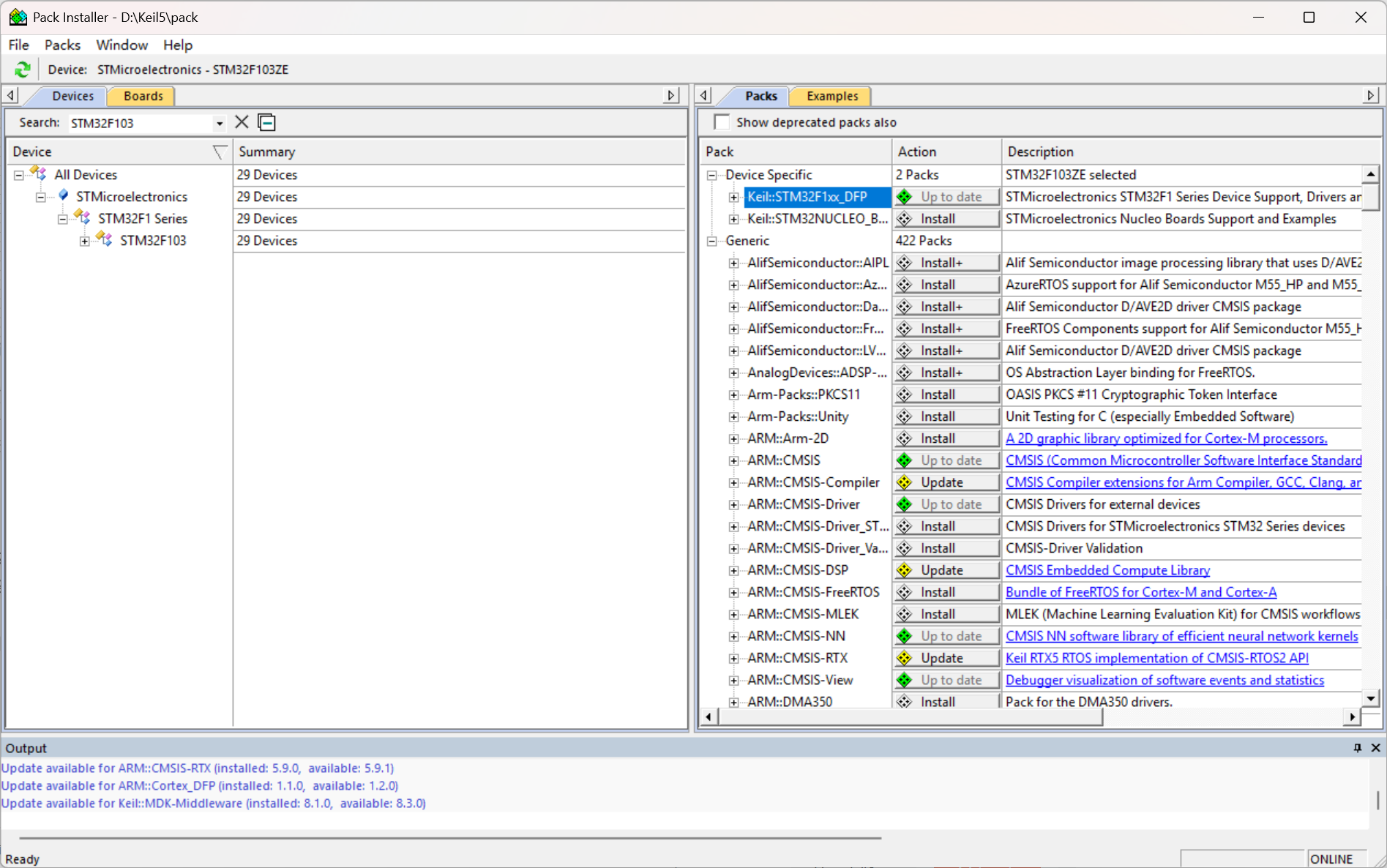

点击安装： 在右侧列表里，你会看到 Keil::STM32F1xx_DFP，点击后面的灰色 Install 按钮。
