【电子基础——门电路】

门电路是什么（通俗+专业讲解）

一、最简单理解

门电路是数字电路最基础的开关单元，只处理两种信号：高电平=1、低电平=0，像一扇带逻辑规则的"门"，输入0/0、0/1、1/1，按固定规则输出0或1，所有芯片、CPU、单片机内部全由海量门电路拼接而成。

类比：

电压信号=水流；门电路=带判断规则的闸门，只允许符合条件的信号通过。

二、核心特点

1. 只有两种状态：二进制逻辑（0、1），不处理连续变化的模拟电压；
2. 输入决定输出：输出完全由当前输入决定，无记忆（触发器才带记忆）；
3. 由二极管、三极管、MOS管搭建，现代集成电路一颗芯片内含几百万~上亿个门电路。

三、最常用5种基础门电路

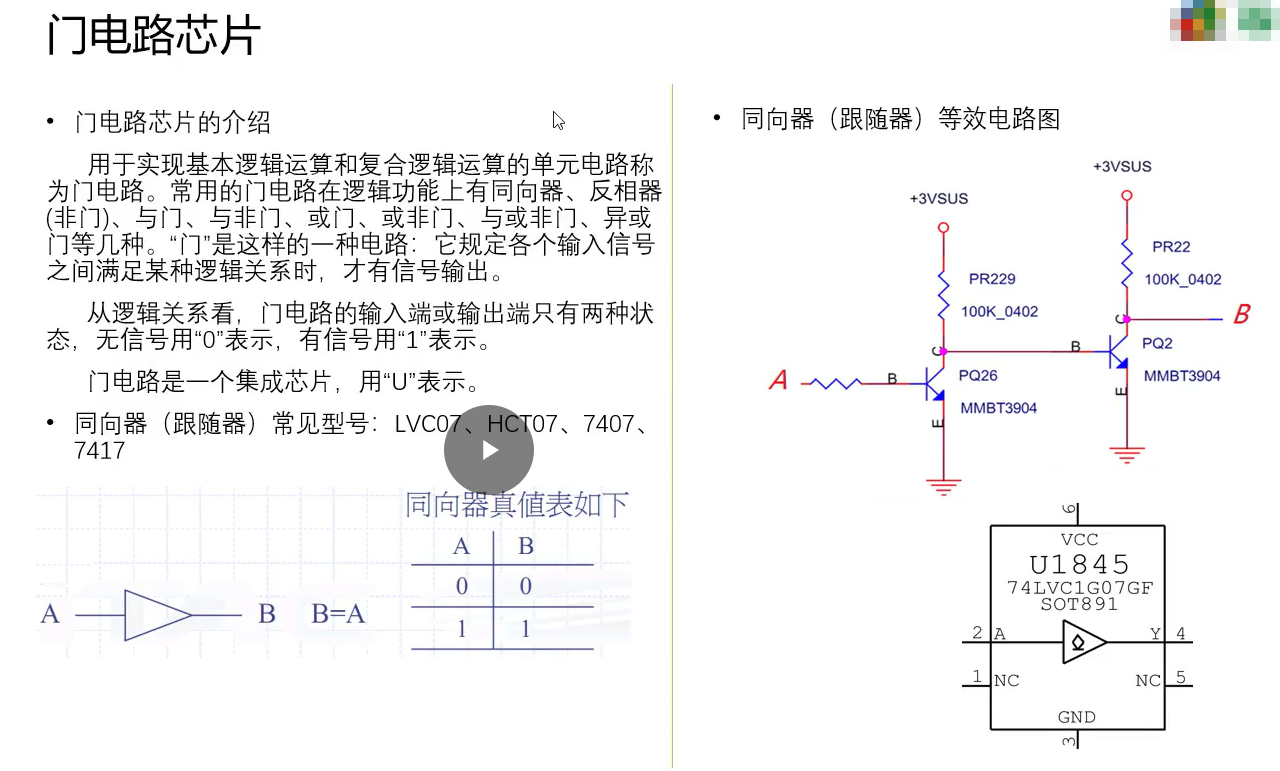

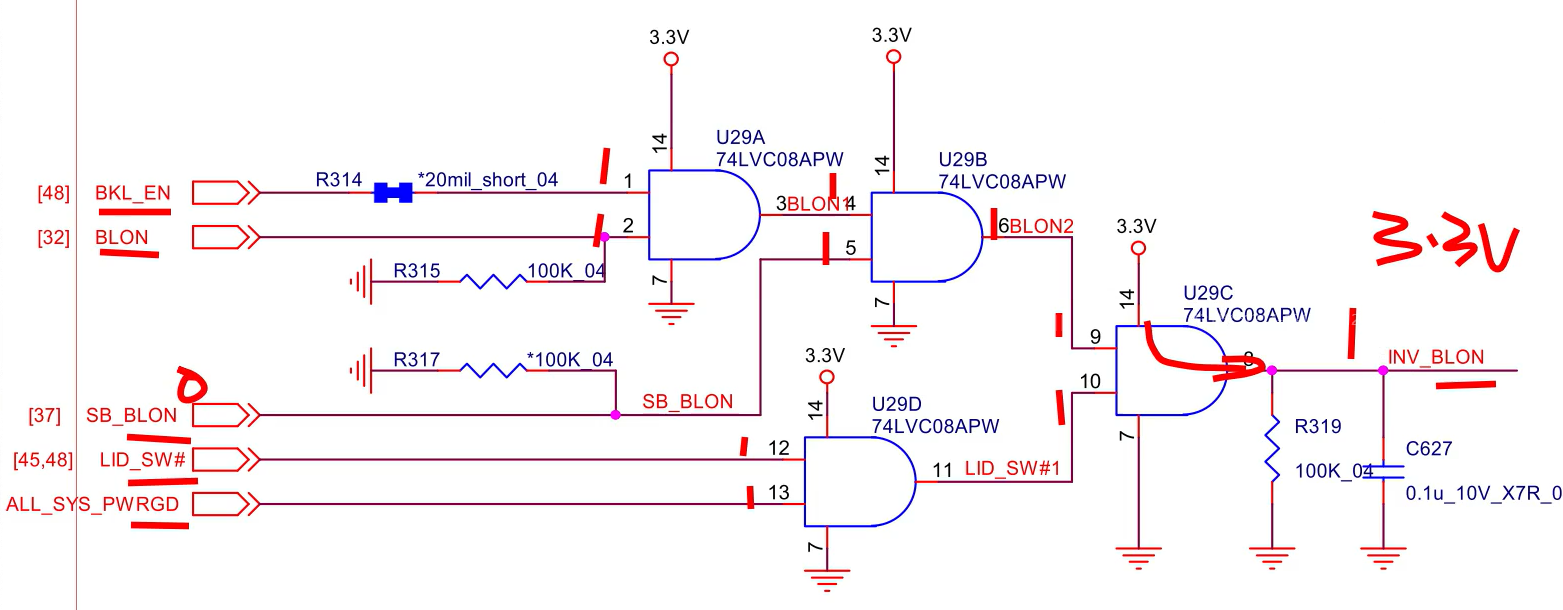

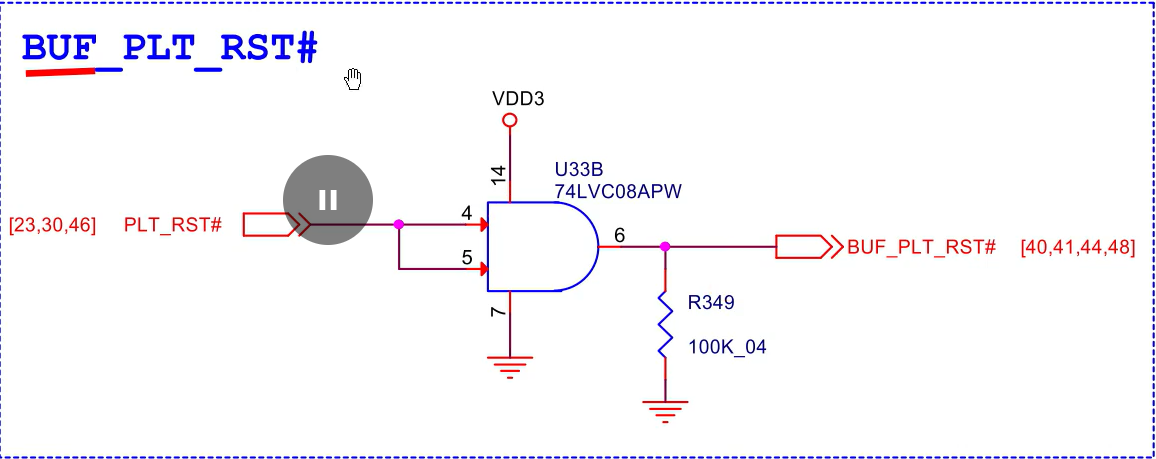

1. 与门 AND

规则：全部输入为1，输出才是1；只要一个0，输出0

举例：两个开关串联，两个都闭合（1）灯才亮。

输入：1&1=1，1&0=0，0&0=0

2. 或门 OR

规则：任意一个输入为1，输出就是1；全0才输出0

举例：两个开关并联，任意一个闭合灯就亮。

输入：1|1=1，1|0=1，0|0=0

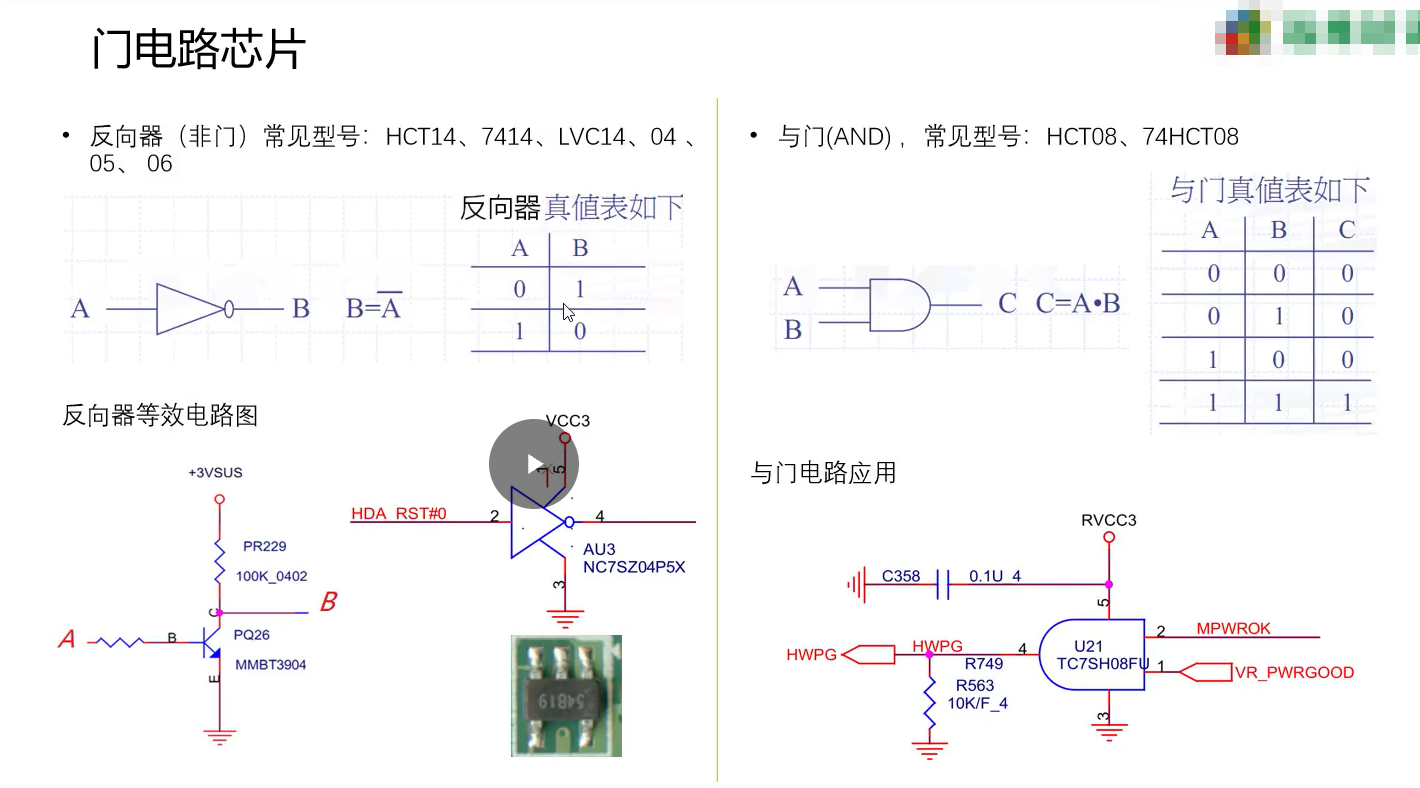

3. 非门 NOT（反相器）

只有1路输入，输入和输出完全相反

输入1→输出0；输入0→输出1

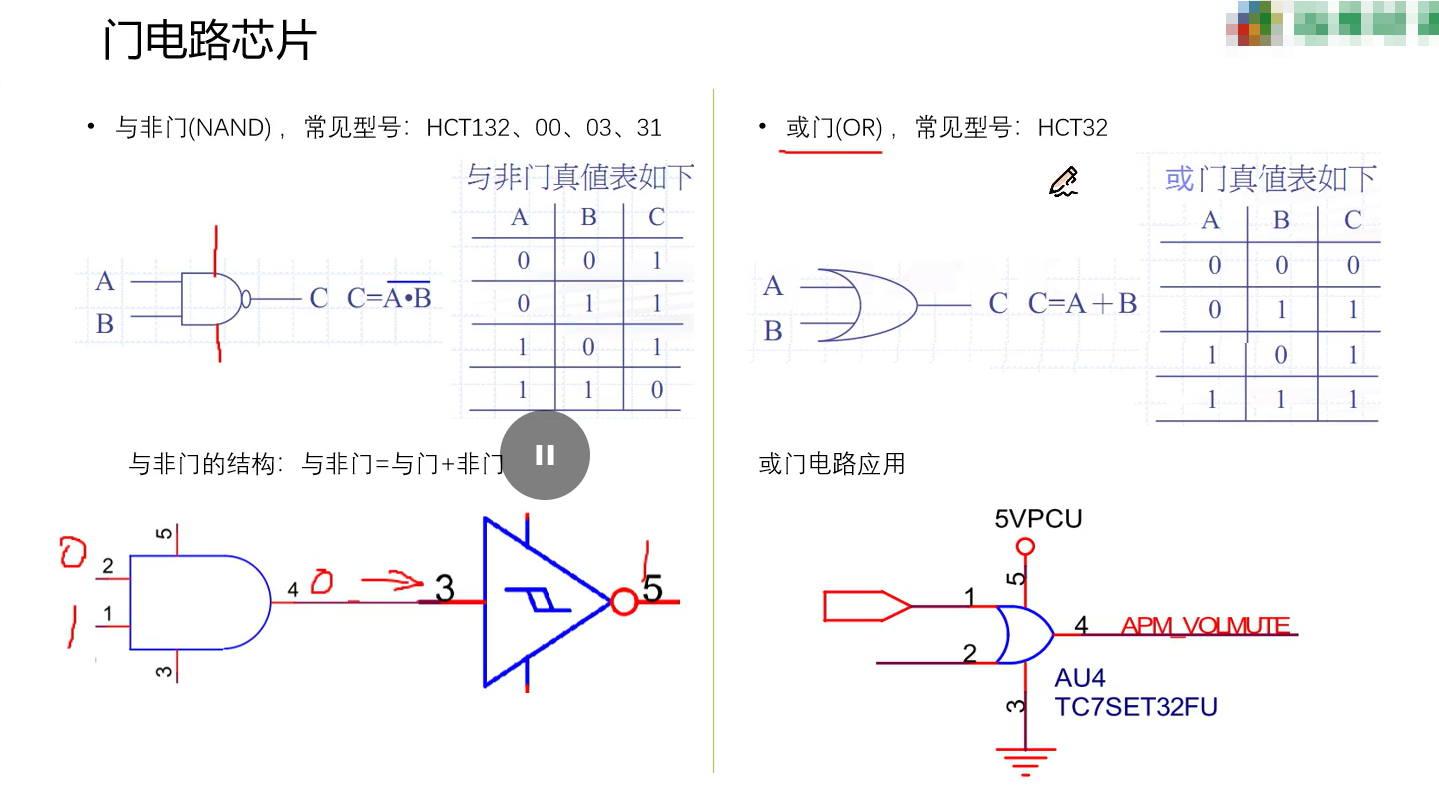

4. 与非门 NAND

与门+非门，先与再取反

全1输出0，其余全部输出1；数字电路最常用，几乎所有门都能用与非门搭建。

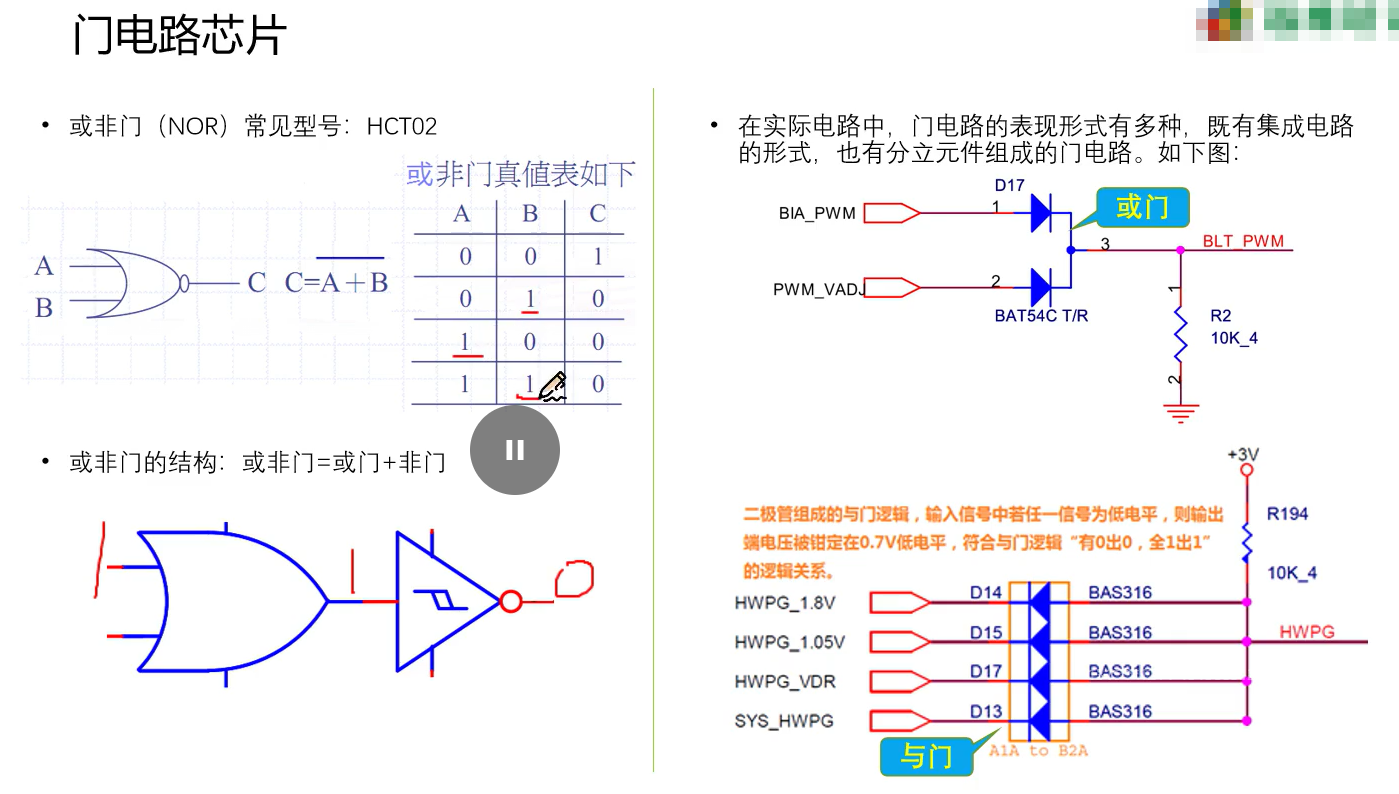

5. 或非门 NOR

或门+非门，先或再取反

有1输出0，只有全0才输出1。

四、组合门（由基础门拼出来）

1. 异或门 XOR：两个输入不一样输出1，相同输出0，用于加法器、奇偶校验；
2. 同或门 XNOR：两个输入相同输出1，相反输出0。

五、门电路有什么用？

1. 组合逻辑：加法器、译码器、比较器、编码器；
2. 配合触发器（门电路+反馈）：寄存器、计数器、存储器；
3. 顶层应用：CPU、显卡、单片机、逻辑芯片、数字钟表、遥控器内部全部依靠门电路实现运算。

六、简单区分模拟/数字

• 模拟电路：处理连续电压（声音、电源），运放为主；
• 数字电路：处理0/1跳变信号，门电路是底层最小单元。
